Wawasan Teratas untuk Memilih Pengukur Aliran Gas Industri yang Andal

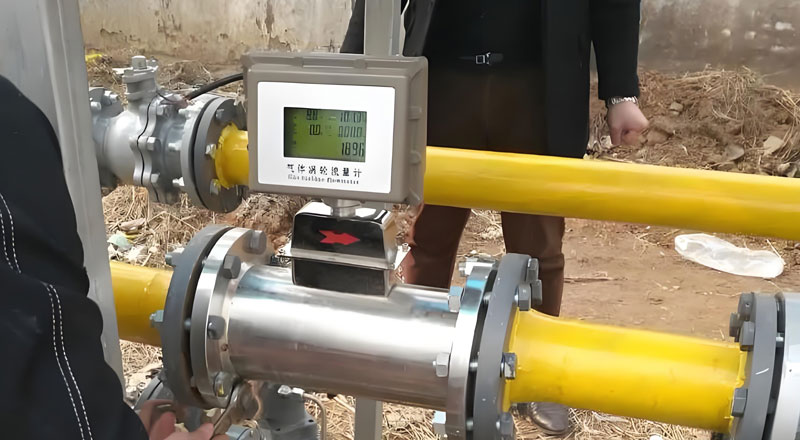

Mengapa Pengukuran Aliran Gas Penting dalam Perekonomian Saat Ini

Pengukuran aliran gas merupakan bagian penting dari hampir setiap aspek perekonomian modern. Pengukuran gas yang presisi sangat penting karena sejumlah alasan, termasuk menekan biaya distribusi gas alam, memastikan bahan kimia aman untuk ditangani, dan memastikan produk berkualitas tinggi dalam proses produksi. Namun, gas berbeda dari cairan karena volumenya sangat berubah seiring perubahan suhu dan tekanan. Oleh karena itu, memilih meteran aliran gas yang tepat merupakan pilihan yang sangat penting yang akan berdampak besar pada keselamatan, efisiensi, dan keuntungan.

Langkah pertama untuk mengoptimalkan proses industri yang menggunakan gas adalah mempelajari tentang alat ukur aliran gas dan mengapa alat tersebut penting . Panduan lengkap ini akan menjadi sumber utama Anda untuk semua yang perlu Anda ketahui tentang pengukuran gas. Panduan ini akan mencakup prinsip-prinsip dasar, berbagai teknologi yang tersedia, cara memecahkan masalah aplikasi spesifik, dan cara memilih instrumen aliran gas terbaik untuk kebutuhan Anda.

Mengapa penting untuk mengukur aliran gas secara akurat?

Banyak tugas industri bergantung pada data aliran gas yang akurat. Keuntungan utama pengukuran aliran yang presisi adalah:

• Pengendalian Biaya dan Manajemen Energi: Gas merupakan utilitas yang mahal untuk hal-hal seperti sistem udara bertekanan atau penggunaan gas alam. Pengukuran yang akurat membantu menemukan kebocoran, mengalokasikan biaya dengan tepat, dan memanfaatkan energi secara optimal untuk mengurangi pemborosan.
• Efisiensi Proses & Kualitas Produk: Banyak proses, seperti pengendalian pembakaran, pencampuran gas, atau reaksi kimia, bergantung pada laju aliran gas tertentu untuk memastikan kinerja optimal dan kualitas produk akhir yang konsisten.
• Keselamatan: Mengawasi aliran gas yang mudah terbakar atau beracun penting untuk mencegah terjadinya situasi berbahaya. Ini termasuk pemantauan gas, penyeimbangan scrubber, dan penyeimbangan nitrogen di berbagai lingkungan industri .
• Kepatuhan Lingkungan: Undang-undang tentang emisi gas rumah kaca menyatakan bahwa gas buang dan udara buangan lainnya harus diukur dan dilaporkan dengan benar.

Prinsip Inti: Aliran Aktual vs. Aliran Standar (Volumetrik vs. Massa)

Konsep terpenting dalam memahami apa itu meteran aliran gas dan jenis-jenisnya adalah memahami perbedaan antara mengukur volume dan mengukur massa. Ini adalah salah satu dari 4 faktor yang perlu dipertimbangkan saat memilih meteran aliran gas .

Aliran Aktual (Volumetrik)

Pengukur aliran volumetrik mengukur jumlah gas yang mengalir melalui pengukur pada suhu dan tekanan aktual saat alat tersebut beroperasi (misalnya, dalam ACFM atau m³/jam). Masalahnya, pembacaan ini tidak dapat dibandingkan. Satu meter kubik gas pada tekanan 1 bar memiliki molekul yang jauh lebih sedikit (massa lebih sedikit) daripada satu meter kubik gas pada tekanan 10 bar.

Aliran Standar (seperti Nm3/jam, SCFM, SCCM)

Oleh karena itu, aliran gas hampir selalu diubah ke suhu dan tekanan standar (STP atau NTP). Laju aliran volumetrik standar ini (misalnya, dalam SCFM, SCCM , atau Nm³/jam) menunjukkan jumlah gas yang mengalir dalam satuan massa. Pengukur massa termal, pengukur aliran turbin dengan kompensasi suhu dan tekanan, atau pengukur aliran vortex dengan kompensasi suhu dan tekanan dapat berfungsi untuk mengukur aliran standar. Hasil pembacaannya tidak terpengaruh oleh perubahan kondisi proses. Pengukur volumetrik juga dapat memberikan pembacaan aliran massa, tetapi memerlukan sensor tambahan untuk tekanan dan suhu, serta komputer aliran untuk melakukan perhitungan.

Produk terkait

Untuk wawasan lebih lanjut tentang konversi satuan laju aliran seperti m³/h, Nm³/h, dan Sm³/h, baca Panduan Utama kami untuk Satuan Laju Aliran Gas

Panduan Lengkap Teknologi Pengukur Aliran Gas

Memilih teknologi yang tepat adalah kuncinya. Ada banyak jenis pengukur aliran gas & teknik pengukuran aliran gas , masing-masing memiliki kelebihan dan kekurangannya sendiri.

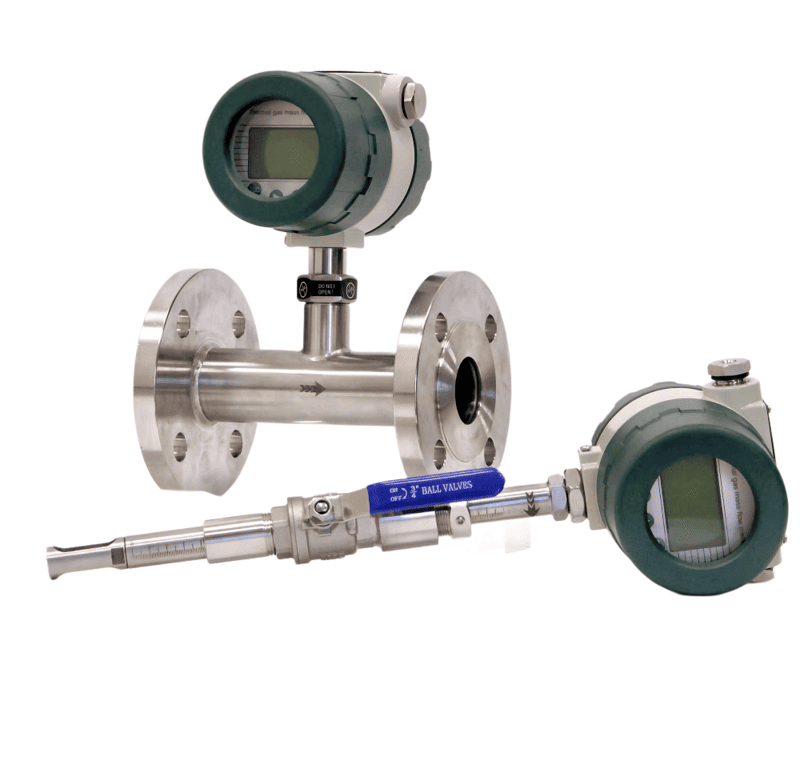

1. Flow Meter untuk Massa Termal

Standar industri untuk mengukur aliran massa langsung berbagai jenis gas adalah meter aliran massa termal.

• Alat ukur ini bekerja dengan menggunakan dua sensor suhu. Satu sensor dijaga agar tetap berada pada perbedaan suhu yang konstan di atas sensor lainnya. Aliran gas mendinginkan benda-benda, dan jumlah daya yang dibutuhkan untuk mempertahankan perbedaan suhu ini berbanding lurus dengan laju aliran massa gas.
• Keunggulan: Mengukur aliran massa secara langsung tanpa memerlukan kompensasi P&T, akurasi tinggi pada laju aliran rendah, dan penurunan tekanan rendah, pertimbangan utama yang dieksplorasi dalam perbandingan kehilangan tekanan pengukur aliran massa termal dan turbin gas .
• Kekurangan: Lebih cocok untuk gas yang bersih dan kering, karena kelembapan atau kotoran dapat memengaruhi sensor aliran gas.
• Cocok untuk: Teknologi ini ideal untuk berbagai aplikasi pengukur aliran massa termal, termasuk sub-pengukuran gas alam , udara saluran , pemantauan udara bertekanan, metana , dan pengukuran gas-gas tertentu seperti CO₂ , nitrogen, argon, dan biogas . Teknologi ini juga dapat dikonfigurasi sebagai pengontrol aliran massa termal .

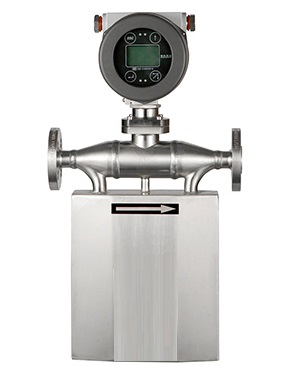

2. Pengukur Aliran Massa Corioli untuk Gas

• Prinsip: Mengukur aliran massa secara langsung dengan merasakan gaya puntir fluida (efek Coriolis) saat bergerak melalui tabung yang bergetar.
• Kelebihan: Paling akurat, mengukur aliran massa secara langsung, tidak terpengaruh oleh komposisi gas, sangat cocok untuk pengukuran gas bertekanan tinggi.
• Kekurangan: Harganya paling mahal pada awalnya dan dapat memiliki penurunan tekanan yang lebih besar daripada meter termal, juga tidak baik untuk pengukuran gas bertekanan rendah atau kepadatan rendah.
• Cocok untuk: Pengukur aliran gas Coriolis sangat cocok untuk transfer gas seperti gas alam dan CNG , serta untuk mengukur gas berbahaya dan beracun seperti klorin dengan aman. Alat ini juga merupakan pilihan utama dalam aplikasi pengukuran aliran nitrogen dan helium .

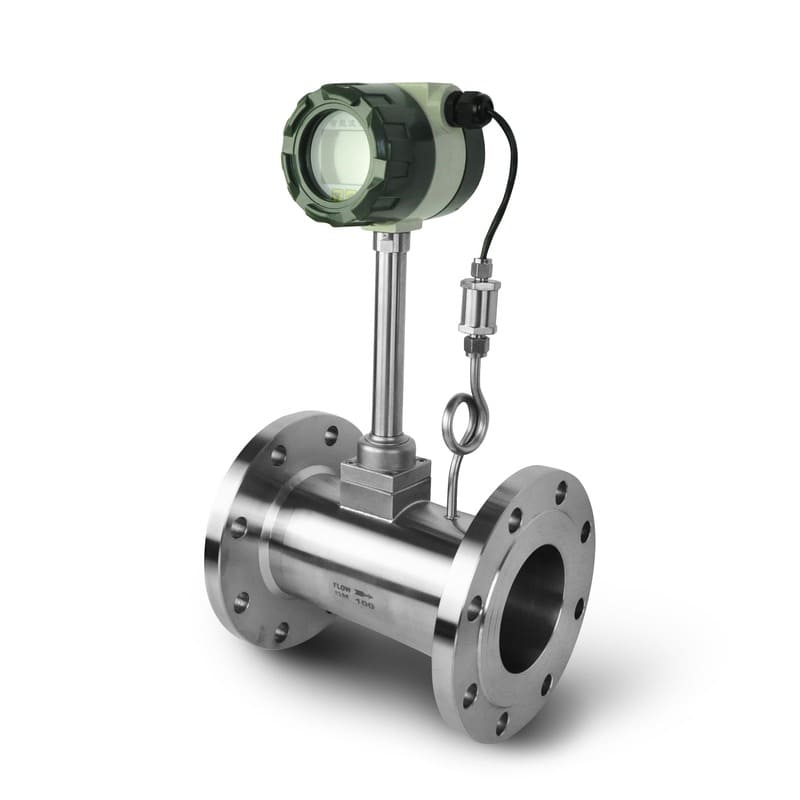

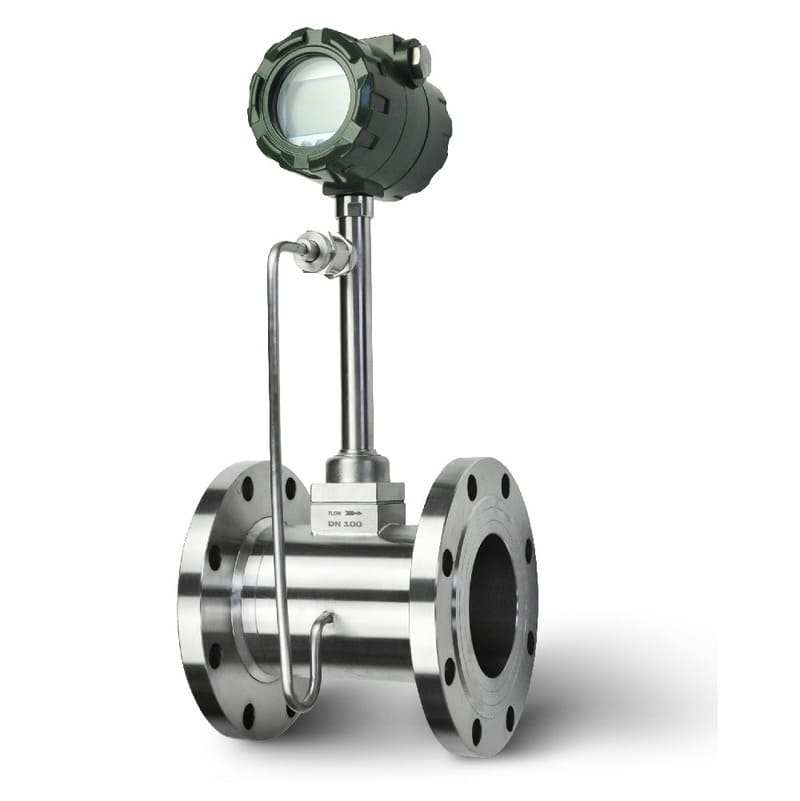

3. Pengukur Aliran Vortex untuk Gas

Pengukur aliran pusaran sangat kuat dan serbaguna, menjadikannya pilihan populer untuk pengukuran gas dan uap keperluan umum.

• Prinsip: Benda tebing di jalur aliran membuat pusaran (eddies) dengan laju yang berbanding lurus dengan laju gas.
• Kelebihan: Tidak memiliki bagian yang bergerak, sangat tahan lama, dapat menangani suhu dan tekanan tinggi dengan baik, dan dapat mengukur berbagai macam gas. Pengukur aliran gas vortex merupakan favorit pabrik karena banyak keunggulannya .
• Kekurangan: Memerlukan kecepatan aliran minimum agar dapat berfungsi dan pipa lurus dan panjang, tidak cocok untuk pengukuran gas aliran rendah.
• Terbaik Untuk: Penggunaan utilitas seperti meteran aliran udara pusaran atau mengukur uap dan gas proses lainnya di mana akurasi bukanlah hal terpenting.

4. Pengukur Aliran Turbin Gas

Meter turbin adalah pilihan tradisional untuk transfer penyimpanan gas alam dengan akurasi tinggi. Sebagai gambaran umum, ada baiknya mengetahui sedikit tentang meter aliran turbin gas .

• Prinsip: Aliran gas memutar rotor multi-bilah (turbin). Kecepatan putarnya sebanding dengan kecepatan gas.
• Keunggulan: Akurasi dan pengulangan tinggi, teknologi yang dipahami dengan baik, sering kali dipersyaratkan oleh standar kontrak untuk penagihan gas.
• Kekurangan: Bagian yang bergerak memerlukan perawatan, dapat rusak oleh gas yang kotor atau basah, dan kinerjanya terpengaruh oleh perubahan tekanan/suhu jika tidak dikompensasi.

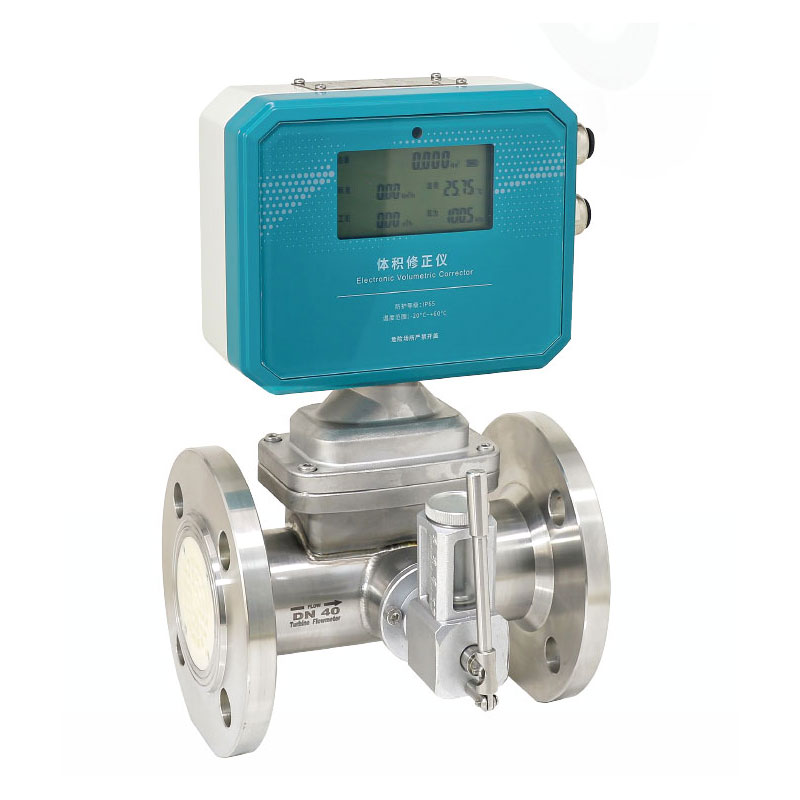

• Cocok untuk: Transfer hak asuh gas alam yang bersih dan kering. Untuk model spesifik, lihat flow meter turbin gas seri SGW-D kami dengan koreksi suhu dan tekanan .

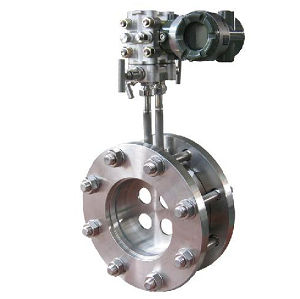

5. Pengukur Aliran untuk Tekanan Diferensial (DP)

Meteran DP merupakan cara yang telah teruji dan berfungsi dengan baik dalam kondisi yang sangat keras.

• Prinsip: Penyumbatan, seperti pelat orifice atau Annubar, menyebabkan penurunan tekanan. Sebuah pemancar mengukur penurunan ini dan membandingkannya dengan laju aliran.
• Kelebihan: Dapat menangani suhu dan tekanan yang sangat tinggi, bekerja dengan gas apa pun, dan baik untuk pipa yang sangat besar.
• Kekurangan: Kurang akurat, rasio penurunan terbatas, dan menyebabkan penurunan tekanan permanen pada saluran.
• Terbaik Untuk: Mengukur aliran gas yang kotor atau sulit dijangkau, seperti biogas basah atau gas buang mentah, biasanya dalam saluran besar.

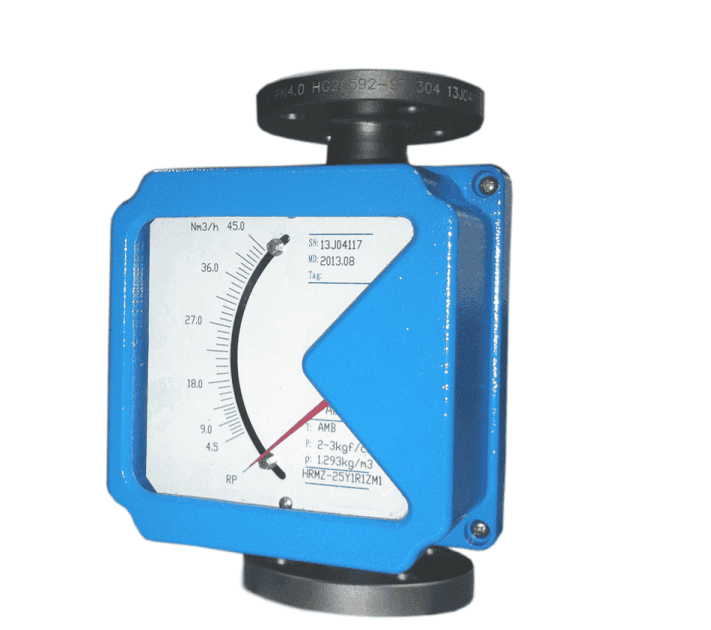

6. Rotameter Tabung Logam untuk Gas (Area Variabel)

Jika Anda hanya membutuhkan indikasi laju aliran gas lokal yang sederhana dan tidak memerlukan sinyal elektronik (seperti 4-20 mA ), rotameter adalah pilihan yang baik. Namun, silverinstruments.com juga mengembangkan rotameter dengan pemancar.

Idenya adalah gas yang bergerak naik melalui tabung meruncing akan mengangkat pelampung. Ketinggian pelampung sama dengan laju aliran.

• Kelebihan: Mudah digunakan, tidak memerlukan daya luar, dan seluruhnya terbuat dari logam, sehingga kuat.
• Kekurangan: kurang akurat dan hanya menampilkan informasi laju aliran lokal (kecuali pemancar ditambahkan), membutuhkan nilai suhu dan tekanan gas yang tetap untuk diproduksi.
• Terbaik untuk: Aplikasi pembersihan gas, memantau selip peralatan secara lokal, dan menunjukkan aliran gas umum dengan rotameter aliran gas.

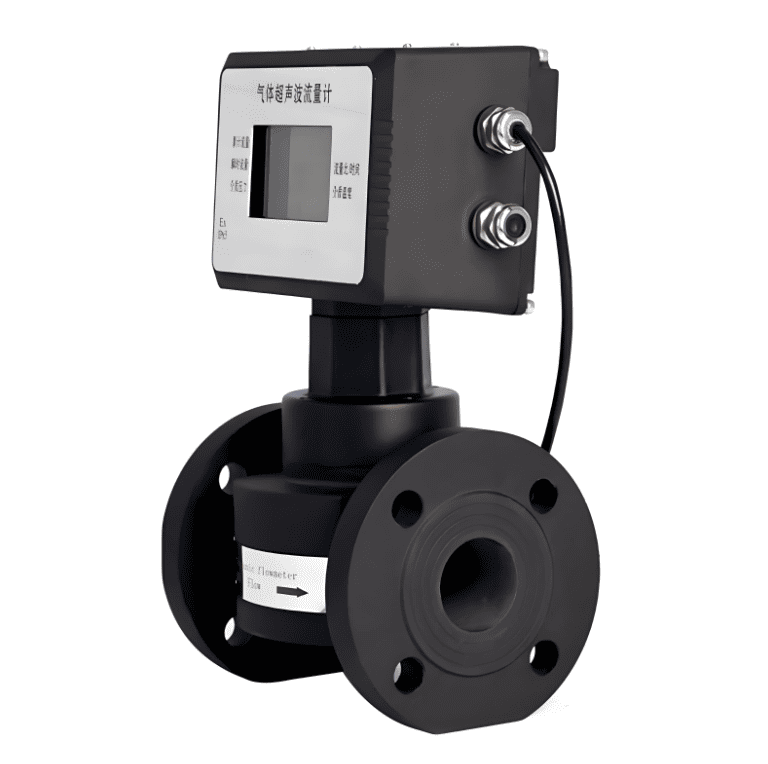

7. Pengukur Aliran Gas Ultrasonik

Pengukur aliran gas ultrasonik adalah cara berteknologi tinggi untuk mengukur sesuatu, terutama pada pipa besar.

• Cara kerjanya: Alat ini mengukur waktu yang dibutuhkan pulsa ultrasonik untuk bergerak searah dan melawan aliran gas. Anda dapat mengetahui kecepatan gas dengan melihat perbedaan waktu.
• Kelebihan: Tidak ada penyumbatan atau penurunan tekanan, dapat sangat presisi, dan bekerja paling baik dengan pipa besar.
• Kekurangan: Harganya mahal dan sensitif terhadap kotoran dan kelembapan dalam gas.
• Terbaik Untuk: Pengalihan hak asuh jaringan pipa gas alam berdiameter besar.

Menemukan Solusi untuk Masalah Spesifik dalam Pengukuran Gas

Pengukuran aliran gas korosif

Untuk mengukur gas korosif seperti klorin basah, hidrogen sulfida (H₂S) , atau ozon , Anda perlu memilih material yang tepat dengan sangat cermat. Pengukur aliran massa termal dengan sensor baja tahan karat 316L atau Hastelloy merupakan pilihan yang umum. Sebagai alternatif, pengukur aliran Coriolis tersedia dalam material basah seperti baja tahan karat 316L, tantalum, titanium, dan Hastelloy, sehingga cocok untuk mengukur gas korosif. Namun, harganya relatif tinggi.

Tekanan Tinggi dan Rendah

Aplikasi standar seringkali menggunakan tekanan rendah, tetapi beberapa proses seperti penyaluran Gas Alam Terkompresi (CNG) atau pengangkutan hidrogen melibatkan tekanan yang sangat tinggi. Dalam hal ini, konstruksi mekanis dan peringkat tekanan meter sangat penting. Untuk pengukuran aliran gas bertekanan tinggi, kami sering memilih meter aliran Coriolis, meter aliran vortex, atau rotameter tabung logam.

Saluran Besar dan Laju Aliran Gas Rendah

Untuk mengukur aliran gas dalam pipa atau saluran besar , flowmeter gas penyisipan seringkali merupakan solusi yang paling praktis dan hemat biaya. Sebaliknya, untuk flowmeter gas laboratorium yang digunakan dalam penelitian dan pengembangan, diperlukan flowmeter gas aliran rendah khusus untuk mengukur kuantitas kecil secara akurat, misalnya dengan satuan aliran ml/menit .

Instalasi: Kompak VS. Jarak Jauh

Sebagian besar teknologi tersedia dalam bentuk unit all-in-one yang ringkas. Namun, untuk aplikasi suhu tinggi atau lokasi yang sulit dijangkau, meteran gas jarak jauh dengan sensor dan pemancar terpisah merupakan konfigurasi yang ideal.

Aplikasi Pengukur Aliran Gas di Berbagai Industri

Hampir semua bisnis dapat memperbaiki masalah dengan meteran aliran gas elektronik yang tepat.

Gas Alam dan Gas Bahan Bakar

Ini adalah aplikasi terbesar, dari kepala sumur hingga pengguna akhir. Jenis meteran aliran gas alam tertentu seperti meteran turbin dan Coriois digunakan untuk transfer penyimpanan, sementara meteran massa termal ideal untuk sub-pengukuran. Meteran Coriolis adalah pilihan utama untuk mengukur gas CNG dan LPG . Kami menyediakan berbagai ukuran, meteran gas alam 2 inci , turbin gas 6 inci, meteran aliran turbin gas 8 inci , 12 inci , dan sebagainya.

Gas untuk Industri dan Keperluan Khusus

Proses manufaktur bergantung pada pengukuran presisi gas industri seperti nitrogen, argon, dan karbon dioksida. Hal ini umum digunakan untuk aplikasi pengukur aliran termal dalam pengukuran aliran gas , seperti pemantauan aliran gas argon .

Pemantauan Udara Terkompresi

Penggunaan udara bertekanan membutuhkan biaya yang sangat besar. Pengukur aliran massa termal adalah cara terbaik untuk memantau penggunaan energi, menemukan kebocoran, dan membagi biaya dalam sebuah bangunan.

Biogas dan lingkungan

Pengukuran gas suar dan gas buang perlu dilakukan agar sesuai dengan aturan lingkungan. Alat ukur massa termal sangat cocok untuk tujuan ini. Alat ini juga merupakan standar untuk mengukur keluaran digester dalam aplikasi pengukur aliran biogas .

RFQ untuk meteran aliran gas

1️⃣ Jenis alat pengukur aliran gas apa yang tersedia?
Jawaban: Jenis-jenis yang umum digunakan meliputi meter aliran massa termal, meter aliran massa Coriolis, meter aliran vortex, meter aliran area variabel (rotameter), dan meter aliran tekanan diferensial. Pilihannya bergantung pada jenis gas, rentang aliran, tekanan, suhu, dan akurasi yang dibutuhkan.

2️⃣ Bagaimana cara memilih alat pengukur aliran gas yang tepat untuk aplikasi saya?
Jawaban: Anda harus mempertimbangkan parameter seperti komposisi gas, rentang laju aliran, tekanan, suhu, ukuran pipa, dan lokasi pemasangan, serta anggaran Anda. Jika gas bersih dan kering, meter aliran massa termal cocok. Untuk gas bertekanan tinggi atau campuran, meter aliran Coriolis atau vortex adalah pilihan yang lebih baik.

3️⃣ Bisakah alat pengukur aliran gas mengukur berbagai gas?
Jawaban:Beberapa flow meter seperti Coriolis atau thermal mass flow meter dapat mengukur beberapa gas, namun pengaturan pada pemancar gas diperlukan ketika mengubah jenis gas untuk thermal mass flow meter.

4️⃣ Apa perbedaan antara pengukur aliran massa gas dan pengukur aliran volumetrik?
Jawaban: Pengukur aliran massa secara langsung mengukur laju aliran massa (misalnya, kg/jam, Nm³/jam), terlepas dari suhu dan tekanan. Pengukur aliran volumetrik mengukur volume aktual (misalnya, m³/jam), yang berubah seiring dengan tekanan dan suhu. Detail lebih lanjut dapat dilihat di atas: Prinsip Inti: Aliran Aktual vs. Aliran Standar (Volumetrik vs. Massa).

5️⃣ Bisakah pengukur aliran gas digunakan untuk gas korosif?
Jawaban: Ya, jika material yang dibasahi kompatibel. Pengukur aliran Coriolis dapat dibuat dari baja tahan karat 316L, Hastelloy, titanium, atau tantalum, yang cocok untuk gas korosif. Pengukur aliran tabung logam dengan lapisan PTFE juga dapat mengukur gas korosif.

6️⃣ Berapa panjang pipa lurus yang dibutuhkan untuk pemasangan pengukur aliran gas?
Jawaban: Tergantung jenisnya. Misalnya, pengukur aliran vortex dan tekanan diferensial membutuhkan panjang lurus 10D ke hulu dan 5D ke hilir. Pengukur Coriolis biasanya membutuhkan panjang lurus minimal.

7️⃣ Seberapa akurat alat pengukur aliran gas?
Menjawab:
Akurasi bervariasi berdasarkan jenisnya:
Gaya Coriolis: ±0,5%
Massa termal: ±1–2% dari pembacaan
Pusaran: ±1%
Luas bervariasi: ±2–5%

8️⃣ Bagaimana cara mengonversi satuan aliran gas antara m³/jam dan Nm³/jam?
Jawaban:Gunakan rumus:

Ini mengimbangi perbedaan suhu dan tekanan.

Bisakah pengukur aliran gas menangani laju aliran yang sangat rendah?
Jawaban: Ya. Pengukur aliran massa termal dan pengukur aliran Coriolis ideal untuk laju aliran kecil atau mikro, seperti dalam aplikasi laboratorium atau dosis gas.

Kesimpulan: Memilih Mitra Anda dalam Pengukuran Gas

Memilih flowmeter gas digital yang tepat dari berbagai jenis yang tersedia merupakan keputusan teknis penting yang bergantung pada analisis menyeluruh terhadap aplikasi dan anggaran Anda. Meskipun flowmeter turbin mungkin ideal untuk transfer gas alam, flowmeter massa termal adalah pilihan terbaik untuk pemantauan udara terkompresi. Untuk akurasi tertinggi di berbagai jenis gas, flowmeter Coriolis tak tertandingi. Anda dapat mempelajari lebih lanjut dengan membaca 5 hal yang perlu dipertimbangkan sebelum memilih flowmeter gas .
Di Silver Automation Instruments, kami berspesialisasi dalam menyediakan solusi lengkap untuk pengukuran aliran gas. Teknisi berpengalaman kami dapat menganalisis proses Anda dan merekomendasikan instrumen yang tangguh, andal, dan akurat yang disesuaikan dengan tantangan unik aplikasi Anda. Untuk ikhtisar harga alat ukur aliran gas atau konsultasi lebih lanjut, hubungi tim kami hari ini.
