Biogas sebagian besar terdiri dari metana (CH4), karbon dioksida (CO2) dan sejumlah kecil hidrogen (H2), karbon monoksida (CO) dan hidrogen sulfida (H2S).
Saat memilih
pengukur aliran biogas penting untuk mempertimbangkan parameter berikut.
Laju aliran biogas baik pada kondisi standar maupun aktual
Laju aliran dapat diukur dalam bentuk standar maupun aktual. Dalam pengukuran laju aliran, "N" berarti "normal", yang berarti volume gas telah disesuaikan ke suhu dan tekanan standar atau "normal", biasanya 0,101,325 kPa. Laju aliran aktual adalah volume gas aktual yang melewati flow meter per satuan waktu, misalnya m³/jam.
Laju aliran biogas dapat diukur menggunakan
meteran aliran termal ,
meteran aliran turbin gas ,
meteran aliran pusaran, dan meteran aliran tekanan diferensial, antara lain.
Pengukur aliran termal atau
pengukur aliran turbin gas seri SGW-D cocok untuk mengukur laju aliran normal. Sementara itu, pengukur aliran vortex atau turbin gas seri SGW-C cocok untuk mengukur laju aliran volumetrik biogas.

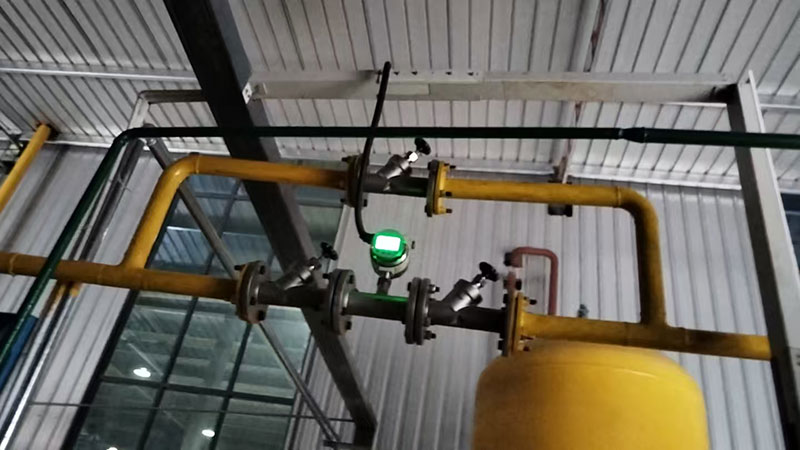

aplikasi pengukur aliran biogas termal
Rentang aliran dan ukuran pipa
Produsen pengukur aliran biogas perlu menentukan ukuran sensor aliran gas, yang umumnya ditentukan oleh rentang aliran dan diameter pipa. Idealnya, diameter dan ukuran pipa pengukur aliran yang dipilih sama. Namun, karena laju aliran biogas, mungkin saja pengukur aliran dipilih yang lebih besar atau lebih kecil dari pipa.
Flow meter
sensor size
DN (mm)
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
1500
|
2000
|
Biogas Flow range
(N m3/h)
|
51
|
129
|
206
|
516
|
860
|
1720
|
3440
|
5160
|
7430
|
13209
|
20640
|
29721
|
40454
|
52838
|
66873
|
82560
|
118886
|
185760
|
330240
|
Tabel di bawah ini mencantumkan rentang aliran meter aliran massa termal yang sesuai. Harap verifikasi apakah rentang aliran Anda berada dalam rentang meter aliran kami.
Koneksi proses pengukur aliran
Penting juga untuk memberi tahu produsen tentang jenis sambungan proses yang ingin Anda gunakan. Anda bisa memilih tipe penyisipan, bergelang, atau bahkan tipe wafer untuk flow meter biogas.
Berikut ini kami cantumkan beberapa koneksi proses untuk referensi Anda.

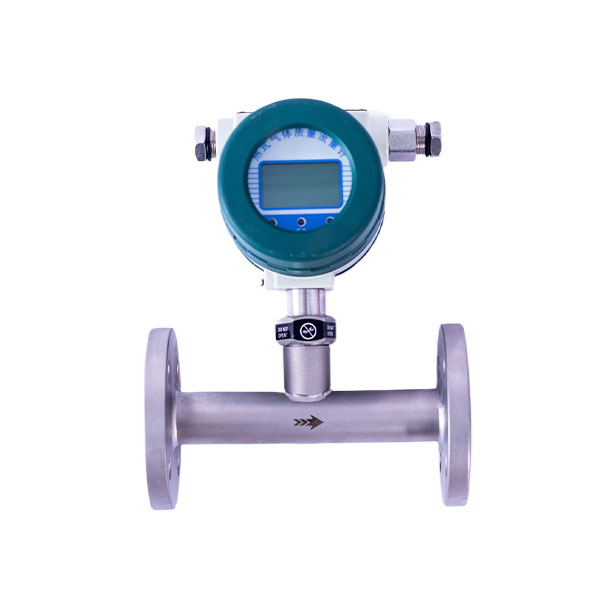

Inline type Flange connection
|

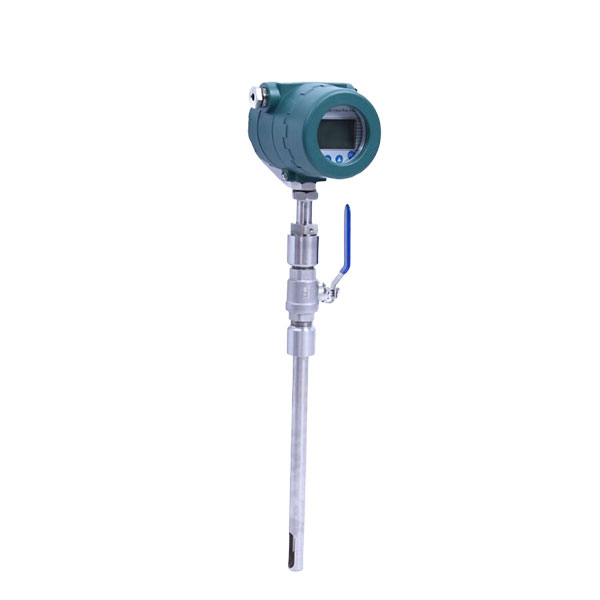

Insertion type with ball valve
|

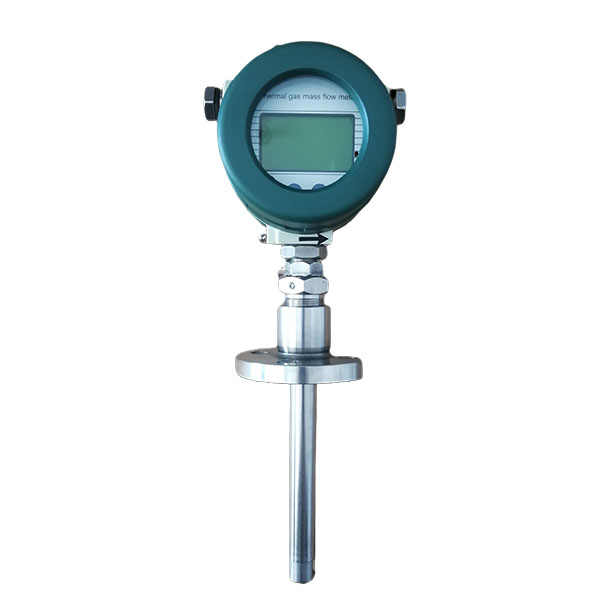

Insertion type with flange connection
|

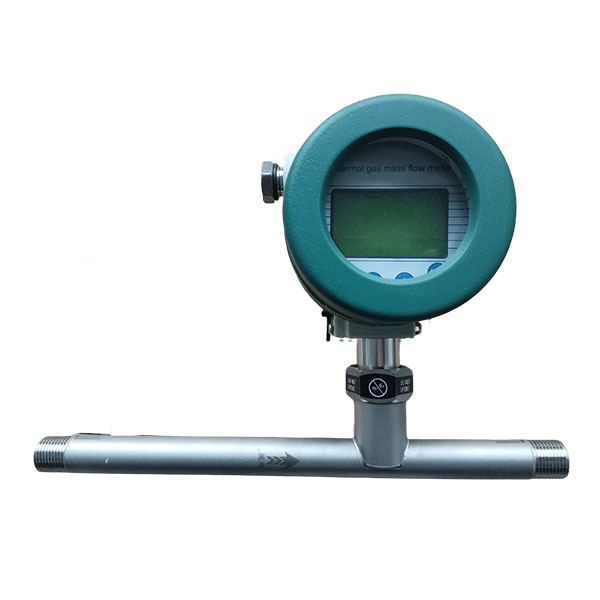

Inline type screw connection type
|

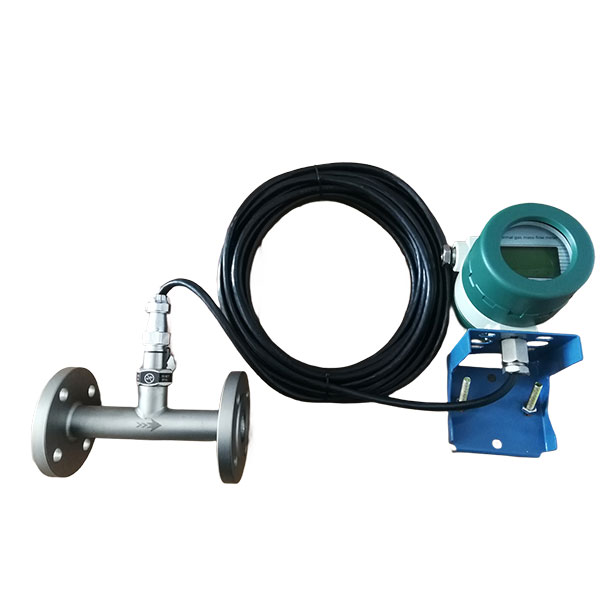

Remote display type
|

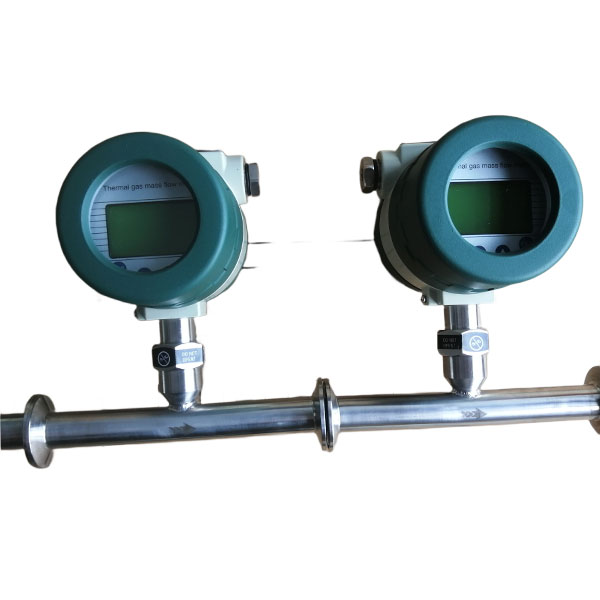

Tri-clamp connection
|
Tekanan kerja dan suhu kerja
Pengukur aliran biogas dirancang untuk beroperasi pada tekanan 16 bar. Jika sensor aliran biogas mendeteksi tekanan di atas 16 bar, Anda perlu memberi tahu pemasok atau produsen pengukur aliran.
Berdasarkan pengalaman, biogas seringkali beroperasi pada kondisi tekanan rendah, misalnya 1-2 kPa, dan terkadang laju alirannya juga sangat rendah. Pengukur aliran gas termal sangat cocok untuk operasi bertekanan rendah dan laju aliran rendah.
Fungsi Flow Meter
Aspek penting lainnya adalah bagaimana seseorang akan menggunakan flow meter biogas, yaitu tujuan penggunaannya. Flow meter ini dapat digunakan untuk tampilan digital, protokol hart, tampilan jarak jauh, keluaran pulsa, keluaran 4-20 mA, atau bahkan sebagai RS4845 Modbus RTU.
Setelah Anda menentukan tujuan utama Anda, Anda harus memberi tahu pemasok atau produsen Anda sehingga mereka dapat memilihkan alat pengukur aliran biogas terbaik yang sesuai dengan kebutuhan Anda.
Untuk mendapatkan alat pengukur aliran biogas terbaik, periksa Silver Automation Instrument yang merupakan perusahaan pemasok berbasis di Cina.
Klik di bawah untuk spesifikasi teknis lebih lanjut tentang pengukur aliran biogas:
