Pengukur Aliran Air Limbah

Bagaimana cara mengukur aliran selokan? - Pengukur Aliran Magnetik Untuk Air Limbah

Pengukur aliran magnetik adalah jenis pengukur aliran limbah yang tidak terdiri dari bagian yang dapat dipindahkan. Ini sangat ideal untuk mengukur efluen atau air limbah dan cairan konduktif lainnya. Pengukur aliran air limbah adalah alat pengukur aliran air limbah untuk mengukur aliran volume berbagai cairan konduktif atau media cair - padat dalam pipa. Ini banyak digunakan dalam metalurgi, pembuatan kertas, pemeliharaan air, perlindungan lingkungan, percetakan dan pencelupan, minyak, batu bara dan bidang industri lainnya. Hal ini dapat digunakan untuk mengukur aliran volume berbagai larutan asam, alkali dan garam, bubur, pulp, bubur kertas, bubur air batubara, bubur, serat pulp, sirup jagung, susu kapur, limbah, drainase, hidrogen peroksida, bir, wort , berbagai minuman dan media cairan konduktif lainnya. Dengan kata lain, ini adalah transduser yang merekam aliran cairan dengan mengukur tegangan yang dihasilkan cairan saat mengalir melalui medan magnet. Pengukur aliran untuk air limbah biasanya terdiri dari pemancar dan sensor yang bekerja sama untuk mengukur aliran. Sensor aliran magnetik dapat mengukur tegangan induksi saat cairan melewati pipa. Pemancar aliran magnetik, di sisi lain, mengambil tegangan yang dihasilkan sebagai hasil dari aliran cairan dan mengubahnya menjadi pengukuran, yang kemudian ditransmisikan ke sistem kontrol terpusat. Untuk menangkap pengukuran aliran seperti itu, kita perlu memahami cara kerja di balik pengukur aliran tersebut.

Prinsip Pengukur Aliran Magnetik

Pengukur aliran air limbah menggunakan prinsip induksi elektromagnetik Faraday untuk menentukan kecepatan cairan yang mengalir melalui pipa. Listrik dihasilkan melalui prinsip ini, di mana kabel berjalan melalui medan magnet untuk menghasilkan tegangan. Oleh karena itu, prinsip yang sama dapat diterapkan pada flow meter di mana medan magnet diarahkan atau disalurkan melalui cairan yang mengalir ke dalam pipa. Ini dilakukan dengan memasang kumparan elektromagnetik di kedua sisi tabung aliran non-konduktif. Tabung aliran non-magnetik untuk memfasilitasi penetrasi magnet dan medan magnet melalui cairan.

Mengikuti hukum Faraday, aliran cairan konduktif melalui medan magnet menyebabkan sinyal tegangan didaftarkan. Sinyal semacam itu ditangkap oleh sensor di dinding tabung aliran. Tegangan yang dihasilkan tergantung pada kecepatan fluida yang mengalir. Pemancar menangkap sinyal tegangan dan memprosesnya untuk menentukan aliran cairan.

Alat pengukur aliran air limbah terkenal dalam penggunaannya karena atributnya. Kami mengeksplorasi alasan mengapa penerapannya sangat luas.

Keuntungan dari Magnetic Flow Meter untuk air limbah

1. Pengukur aliran air limbah tidak memiliki bagian yang bergerak dan umumnya non-invasif, menjadikannya tahan lama karena berkurangnya kerusakan dan berkurangnya tingkat perbaikan.
2. Persyaratan listrik untuk beberapa pengukur limbah dapat mencapai 15 watt sehingga membuatnya ramah konsumsi.
3. Mereka mampu menangani asam dan basa korosif karena lapisan dalamnya terdiri dari bahan yang tahan korosi.
4. Mereka dapat dengan mudah mengukur aliran multi-arah, baik hilir atau hulu
5. Pengukur aliran magnetik membutuhkan jumlah elektroda logam yang relatif kecil untuk fungsionalitas.

Pengukur Aliran Elektromagnetik untuk air kotor Spesifikasi

Semua flow meter elektromagnetik beroperasi berdasarkan hukum Faraday, yang menyoroti hubungan antara konduktor bergerak (cairan) dan tegangan resultan yang tercipta. Saat memilih jenis pengukur aliran air limbah tertentu, pertimbangan berikut adalah kuncinya;

Konduktivitas media, biaya, akurasi, kecepatan aliran, dan kemudahan penggunaan. Faktor lain seperti lingkungan berbahaya, ukuran dan kapasitas, dan desain pipa juga merupakan spesifikasi integral yang perlu dipertimbangkan.

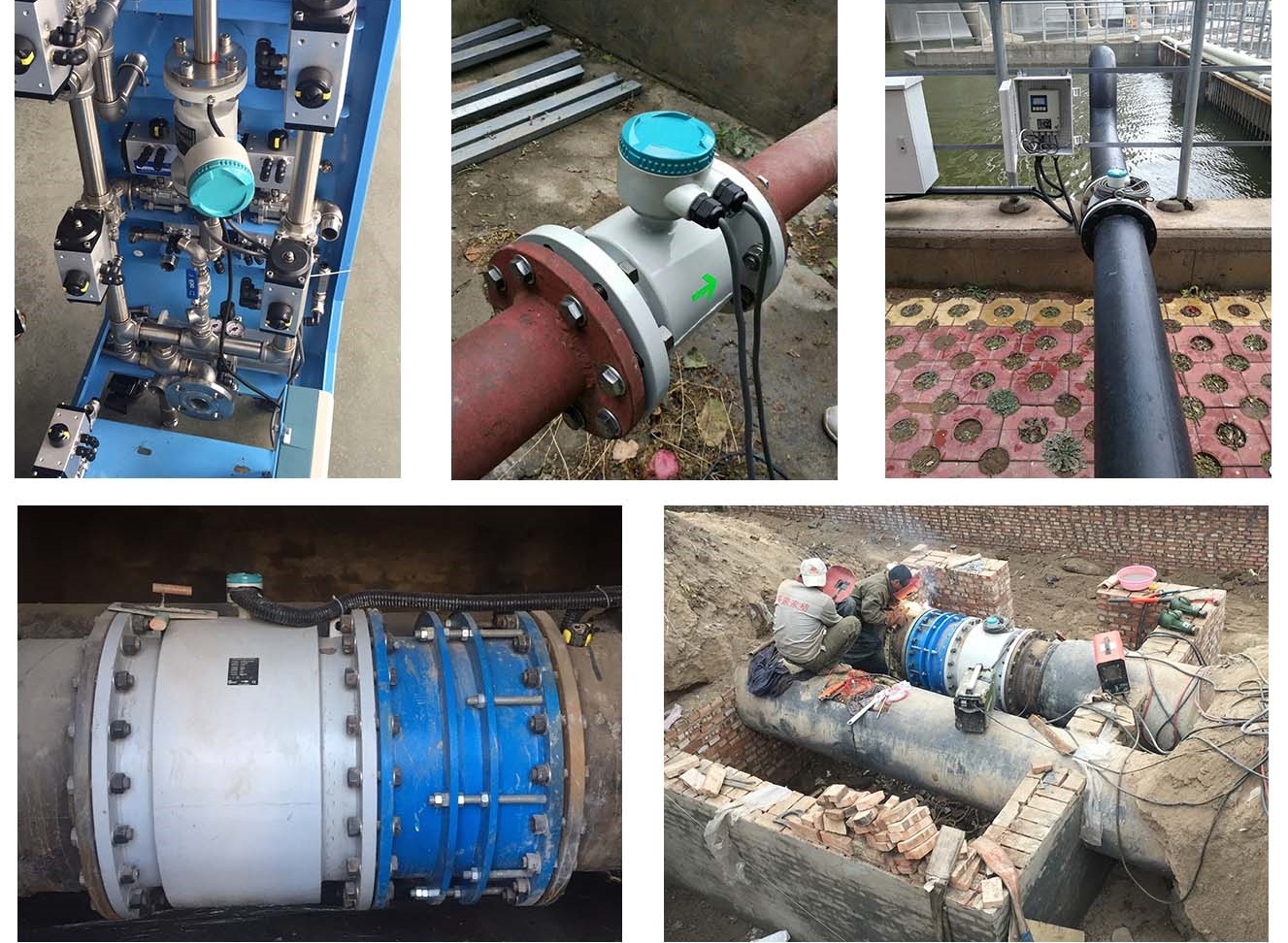

Cara memasang flow meter air limbah

Saat flow meter dipasang, sumbu elektroda pengukur harus sama dengan arah horizontal, dan pipa pengukur harus penuh dengan cairan. Seharusnya tidak ada medan elektromagnetik yang kuat di dekat pengukur aliran dengan banyak ruang untuk pemasangan dan pemeliharaan. Jika pipa pengukur bergetar, harus ada penyangga tetap di kedua sisi pengukur aliran. Jarak antara titik pencampuran dan pengukur aliran harus minimal 30 D (D adalah diameter bagian dalam pengukur aliran) untuk mengukur cairan pencampur dari media yang berbeda. Untuk memudahkan pembersihan dan pemeliharaan flow meter di masa mendatang, pipa bypass harus dipasang. Saat memasang pengukur aliran lapisan PTEF, baut yang menghubungkan dua flensa harus dikencangkan dengan benar, atau lapisan PTEF mudah hancur. Dan sebaiknya kita menggunakan kunci torsi.

Produsen Pengukur Aliran Limbah

Ada banyak pabrik pengukur aliran limbah untuk menghasilkan pengukur aliran magnetik. Seperti ABB, Kronhe, Yokogawa, Siemens.etc. Tetapi Instrumen Otomasi Perak menyediakan meter aliran magnetik air limbah yang murah dan kuat untuk pelanggan sebagai pengganti ekonomis merek teratas.

Kesimpulan dari flow meter EM

adalah bijaksana untuk meminta layanan teknisi yang berkualifikasi daripada menerapkan pendekatan DIY untuk mendapatkan yang terbaik dari pembelian flow meter limbah Anda.
