Pengukur aliran sisipan udara terkompresi

Pengukur aliran tipe sisipan untuk mengukur udara terkompresi: pilihan yang praktis dan hemat biaya.

Saat memasang flow meter pada sistem udara bertekanan, reaksi pertama banyak orang adalah memotong sebagian pipa dan memasang flow meter in-line dengan sambungan flensa atau sambungan ulir. Namun, dalam beberapa tahun terakhir, semakin banyak pabrik mulai menggunakan flow meter tipe sisipan, terutama untuk mengukur udara bertekanan. Mengapa demikian?

Mengapa pelanggan ingin membeli flow meter tipe insertion untuk udara bertekanan?

Pelanggan lebih memilih menggunakan flow meter tipe insertion untuk udara bertekanan karena pemasangannya mudah.

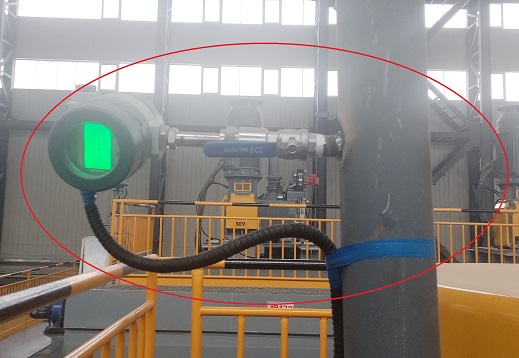

Salah satu karakteristik sistem udara bertekanan adalah pipa-pipanya seringkali sudah terpasang dan produksi tidak dapat dihentikan. Jika pipa dipotong dan dilas ulang hanya untuk memasang sensor aliran udara bertekanan pada saat itu, kerugian akibat penghentian produksi akan jauh lebih mahal daripada harga flow meter itu sendiri. Keuntungan terbesar dari flow meter yang dapat dimasukkan adalah dapat dipasang secara online - dengan mengebor lubang pada pipa dan memasukkan probe, sekrup dapat dikencangkan dan digunakan tanpa memengaruhi produksi. Sangat cocok untuk proyek renovasi, atau untuk lokasi dengan pipa lama yang tidak berani melakukan perubahan besar.

Mengapa orang lebih memilih pengukur aliran udara tipe sisipan daripada probe in-line?

Pertama, harganya murah, yang tidak hanya menghemat biaya keseluruhan transmitter aliran udara, tetapi juga menghemat banyak biaya pemasangan. Tidak perlu memotong pipa, tidak perlu memasang flensa, tidak perlu derek, dua pekerja dapat menyelesaikannya dalam setengah hari.
Yang kedua adalah kehilangan tekanan yang rendah, hanya dengan satu probe dan hampir tidak ada penghalang angin, sehingga sangat cocok untuk sistem udara terkompresi yang sudah "kekurangan udara".
Yang ketiga adalah fleksibilitas. Jika dipasang di dalam pipa ini hari ini dan sistem direnovasi besok, pipa tersebut masih dapat digunakan dengan cara melepas dan menggantinya.
Harap diperhatikan:
Namun, tidak semua pipa dapat digunakan untuk meteran aliran udara tipe sisipan, seperti pipa berukuran 1/2 inci, 3/4 inci, dan 1 inci yang tidak dapat digunakan untuk meteran aliran udara tipe plug-in. Jika meteran aliran termal tipe sisipan dipilih, pipa dengan diameter 2 inci atau lebih dapat dipilih, seperti pipa udara bertekanan 3 inci atau 4 inci; jika meteran aliran vortex dipilih, probe vortex tipe sisipan hanya dapat digunakan untuk bagian pipa besar dengan diameter 6 inci atau lebih.

Dua jenis flow meter tipe insertion yang umum digunakan untuk udara bertekanan.

Saat ini terdapat dua metode utama untuk mengukur udara terkompresi:

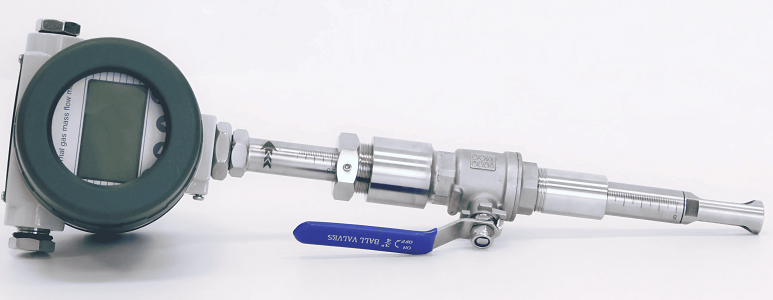

Pengukur aliran massa termal sisipan:

Pengukur aliran massa termal sisipan

Pengukur aliran massa termal menghitung laju aliran dengan memanaskan dan mengukur suhu menggunakan probe. Kelebihannya adalah jangkauannya yang luas, yang dapat mengukur secara akurat dari angin ringan hingga kencang, dan probe tidak terpengaruh getaran, sehingga cocok untuk situasi di mana aliran udara di outlet stasiun kompresi udara tidak stabil. Kekurangannya adalah sensitif terhadap debu dan noda minyak, dan jika bagian belakang kompresor udara tidak dirawat dengan benar, probe rentan kotor. Kabar baiknya adalah pengukur aliran massa termal tipe sisipan dan pengukur aliran massa termal tipe in-line memiliki akurasi yang sama.

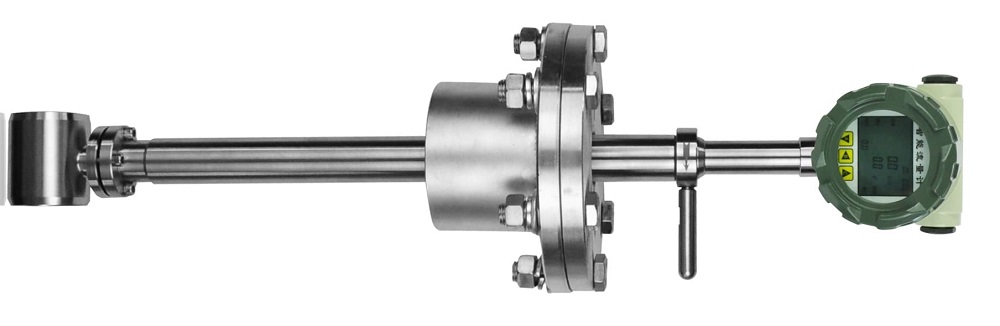

Pengukur aliran pusaran sisipan:

Pengukur aliran pusaran sisipan

Laju aliran dihitung berdasarkan frekuensi pusaran di belakang probe. Alat ini kokoh dan tahan terhadap kotoran, dengan beberapa noda minyak dan uap air tidak terlalu mempengaruhinya. Harganya biasanya satu tingkat lebih rendah daripada pompa panas tradisional. Namun, alat ini rentan terhadap getaran. Jika kompresor udara bergetar hebat atau pipa bergetar parah, pengukuran dapat menunjukkan lonjakan. Jangkauannya juga lebih sempit daripada tipe pemanas, dan dapat mengukur dengan baik dalam angin kencang, tetapi mungkin "tidak terdeteksi" dalam angin lemah. Namun, pengukur aliran tipe pusaran sisipan memiliki akurasi yang lebih rendah daripada pengukur aliran tipe pusaran sebaris.

Berapa harga alat pengukur aliran udara tekan tipe sisipan?

Anda mendapatkan apa yang Anda bayar. Sensor aliran pusaran sisipan buatan China dapat diperoleh dengan harga sekitar 1.000~2.000 USD, tergantung pada bahan, ukuran pipa udara, dan fungsi pengukur aliran;

Sedangkan untuk flow meter massa termal tipe sisipan, harganya mulai dari $900.

Secara umum, dalam skenario udara bertekanan, kecuali jika itu adalah jalur pipa baru atau proyek yang hemat biaya, pemasangan meteran aliran udara bertekanan seringkali merupakan pilihan yang lebih praktis. Ini seperti stetoskop untuk "dokter pipa", yang dapat mendiagnosis masalah sistem tanpa operasi. Untuk sebagian besar pabrik, ini sudah cukup, mudah digunakan, dan tidak perlu khawatir.
