Pengukur aliran magnetik untuk air

Apa itu flow meter magnetik untuk air?

Pengukur aliran elektromagnetikPengukur aliran air elektromagnetik adalah instrumen yang mengukur laju aliran volume air konduktif menggunakan hukum induksi elektromagnetik Faraday. Air konduktif mengalir dalam pipa pengukur non-magnetik tegak lurus terhadap medan magnet, dan gaya gerak listrik terinduksi yang sebanding dengan laju aliran air dihasilkan dalam arah tegak lurus terhadap arah air. Arah gaya gerak listrik ditentukan menurut aturan tangan kanan. Gaya gerak listrik terinduksi dideteksi oleh dua elektroda yang bersentuhan langsung dengan air, dan air magnetik ditransmisikan ke penguat melalui kabel, kemudian diubah menjadi sinyal keluaran yang terpadu. Tabung pengukur pengukur aliran air elektromagnetik dilengkapi dengan kumparan eksitasi, dan arus eksitasi disediakan oleh konverter aliran elektromagnetik. Arus eksitasi menghasilkan medan magnet dan melewati tabung pengukur.

Penggunaan meteran aliran air magnetik

Pengukur aliran magnetik untuk air aktif digunakan di banyak bidang, seperti industri minyak, gas, pengolahan air dan petrokimia, serat kimia, makanan, kertas, gula, pertambangan dan metalurgi, pasokan air dan drainase, perlindungan lingkungan, konservasi air dan teknik hidrolik, baja dan bidang industri lainnya.
Sensor aliran magnetik air limbah, meteran aliran magnetik untuk air limbah, meteran air sanitasi tipe elektromagnetik untuk membersihkan air limbah, saluran pembuangan, meteran aliran air tipe magnetik untuk mengukur aliran air limbah, air asam borat, meteran aliran air asam, elektromagnetik Pengukur Aliran Air Digunakan dalam proyek pemurnian air domestik, meteran air industri aliran gravitasi, meteran air ambien, pemancar aliran tipe magnetik untuk air tawar boiler, meteran aliran air boiler, air kondensasi, pengukuran aliran air lunak, meteran aliran air dingin, air limbah, instrumen pengukur aliran air limbah, meteran aliran air tipe magnetik untuk air laut, meteran aliran air magnetik untuk AIR – GARAM, larutan berair, campuran amina + air, konsumsi air minum, meteran aliran air bubur (air + aluminium hidroksida), air DI + asam sulfat konsentrasi 15%, air DI + asam fosfat konsentrasi 15%, meteran aliran air panas, air kondensat panas, meteran magnetik untuk air utilitas, meteran aliran elektromagnetik untuk air yang dicampur dengan alkali, meteran aliran EM untuk air tanah, alat pengukur aliran tipe elektromagnetik untuk air umpan, pengukuran aliran air suling, pengukuran laju aliran air dan poliuretan, pengukur aliran air CIP Kimia / Air RO / Ekstrak Teh, meteran aliran air tipe EM air normal, sensor aliran air magnetik untuk instalasi pengolahan air sungai, kombinasi air dengan kapur, meteran air untuk irigasi, air dengan suspensi pulp yang diencerkan, dll.

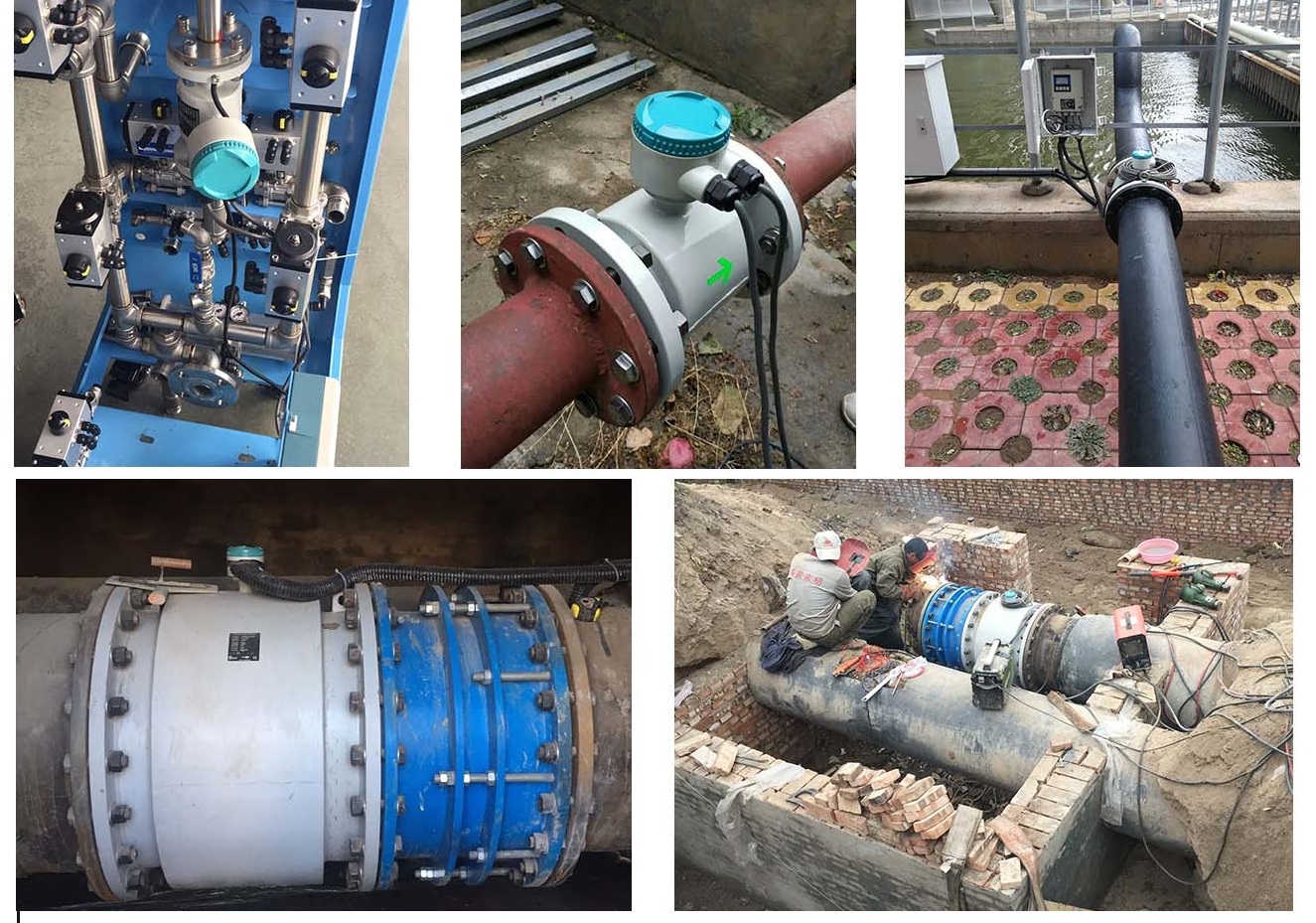

Aplikasi luas pengukur aliran magnetik

Kinerja utama meteran aliran air tipe magnetik

• a. Sensor aliran EM tanpa hambatan: Sensor aliran magnetik tidak mudah terhalang, dan dapat digunakan untuk mengukur air lumpur industri, air limbah, air kotor, dll.
• b. Tidak ada kehilangan tekanan: tabung sensor pengukur aliran magnetik yang halus tanpa kehilangan tekanan dan efek penghematan energinya sangat signifikan.
• c. Volume aliran air yang diukur oleh flowmeter air tipe magnetik sebenarnya tidak terlalu terpengaruh oleh perubahan densitas, viskositas, suhu, tekanan, dan konduktivitas air, dengan akurasi pengukuran yang tinggi, dan flowmeter EM dapat mengukur aliran air baik dalam arah maju maupun mundur.
• d. Sensor aliran magnetik tidak memiliki bagian yang bergerak, menggunakan eksitasi gelombang persegi frekuensi rendah, tidak terpengaruh oleh frekuensi daya dan berbagai interferensi medan elektromagnetik liar di lokasi, serta bekerja secara stabil dan andal.
• e. Rasio rentangnya besar, 20:1, yang dapat sepenuhnya melacak aliran air, mengukur aliran air kecil secara akurat, dan rentang pengaturan laju aliran skala penuhnya luas.
• f. Persyaratan untuk bagian pipa lurus depan lebih rendah saat memasang meteran aliran air tipe magnetik: hulu ≥ 5D, hilir ≥ 2D, D adalah diameter pipa.
• g. Sensor aliran magnetik dapat dipasang secara fleksibel: meteran aliran air magnetik dapat dipasang secara horizontal, vertikal, dan miring.
• h. Meteran aliran air tipe magnetik memiliki struktur sederhana, pemasangan yang mudah, dan biaya perawatan yang rendah.
• i. Transmiter aliran magnetik bekerja secara digital sehingga data dapat dicatat ke dalam sistem komputer atau PLC, dapat mengukur air bersih dan air kotor (tidak bergantung pada partikel dalam air untuk berfungsi);

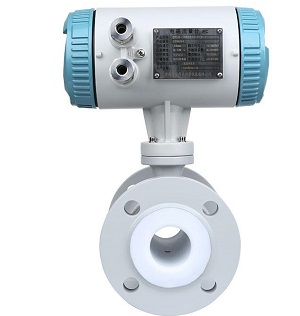

Pengukur aliran lubang penuh, tanpa kehilangan tekanan, tanpa bagian yang bergerak.

Tindakan pencegahan saat memasang dan menggunakan flowmeter air elektromagnetik

(1) Air lumpur industri umumnya mengandung sejumlah besar media abrasif, dan sensor aliran magnetik sebaiknya dipasang secara vertikal.
(2) Sensor aliran air magnetik tidak dapat dipasang pada pipa yang bebas bergetar.
(3) Sistem pentanahan harus andal.
(4) Tabung pengukur alat pengukur aliran air tipe elektromangetik harus terisi penuh dengan air;
(5) Pemilihan flowmeter elektromagnetik: jenis air harus dipahami agar dapat memilih bahan pelapis sensor, bahan elektroda, dan lain-lain secara rasional.
(6) Konduktivitas air yang diukur harus ≥5pS/cm, terutama saat melakukan pengukuran aliran air lunak, air demineralisasi atau air kondensasi;

Spesifikasi teknis pengukur aliran air magnetik

●Pengukur aliran magnetik untuk air memiliki banyak ukuran dial, ukuran pengukur aliran air yang umum diminta: 3/8 inci, 1/2 inci, 3/4 inci, DN, 1-1/2 inci, DN25, pengukur air magnetik 2 inci, 3 inci, pengukur aliran air magnetik 4 inci, pengukur aliran air EM 5 inci, 6 inci, pengukur air elektromagnetik 8 inci, 200 mm, pengukur magnetik 10 inci, pengukur aliran magnetik full bore 12 inci, 14 inci, 1000 mm, dll.
●Kelas akurasi: kelas 0,5
●Rentang suhu air yang diukur: -30 ~180°C, dapat dibuat menjadi pengukur aliran air panas magnetik atau pengukur aliran air dingin;
●Tekanan kerja pengukur aliran magnetik: PN16, PN25, PN40, ANSI150LB, 300#, dll., pengukur aliran air magnetik tekanan tinggi dapat dipesan khusus oleh SILVER AUTOMATION INSTRUMENTS.
●Rentang kecepatan air dapat diukur dengan flow meter magnetik: Rentang pengukuran aliran sesuai dengan rentang kecepatan 0,1~15 m/s
●Sumber daya: 85~256VAC, 45~63Hz. 24VDC, pengukur aliran air magnetik yang dioperasikan dengan baterai
●Panjang bagian pipa lurus sebelum dan sesudah flow meter EM: hulu ≥ 5D, hilir ≥ 2D.
●Koneksi proses: Flange ASME, ANSI, JIS, DIN, wafer, sekrup, ulir, BSP atau NPT, tri-clover atau flow meter tipe magnetik sisipan;
●Konsumsi daya total konverter aliran magnetik: Kurang dari 20W
●Suhu lingkungan: -25°C ~60°C
●Pabrik flow meter magnetik dapat menyediakan flow meter magnetik tipe tahan ledakan, zona area berbahaya 2. Kategori 2. Exd IIB T4;
●Pemancar aliran air magnetik elektronik dapat memiliki arus 4-20mA, keluaran frekuensi, MODBUS RTU, HART atau PROFIBUS-DP, GPRS;

Kesimpulan

Kita semua tahu bahwa meteran aliran air magnetik adalah salah satu dari sedikit meteran yang jauh lebih sulit digunakan daripada diproduksi, sehingga dalam proses pengukuran air lumpur industri, air limbah, dan air kotor, kita terutama berfokus pada dua kinerja: keandalan dan akurasi meteran aliran EM. Keandalan instrumen mencakup kualitas instrumen yang andal dan kemudahan perawatan atau bebas perawatan. Praktik dalam beberapa tahun terakhir telah membuktikan bahwa meteran aliran air tipe elektromagnetik memang telah menjadi instrumen pengukuran air pilihan dan populer kita dalam pengukuran air lumpur industri, pulp, air asin, air laut, air kotor, larutan kimia, pengolahan air, air asam, air laut, air tanah, air korosif, air sumur biasa, air sungai, dan air pemadam kebakaran karena rasio kinerja-harga yang melekat padanya. Kami percaya bahwa dengan perkembangan teknologi pengukuran aliran air, terutama pengembangan dan penerapan berbagai meteran aliran air tipe magnetik secara berkelanjutan, akan memberikan dasar yang lebih kokoh untuk pengukuran air industri yang akurat, dan prospeknya akan lebih luas.
