Mengapa Pengukur Aliran Elektromagnetik Ideal untuk Pengukuran Larutan Vanadium
Jika Anda bekerja dengan larutan vanadium—seperti yang digunakan dalam baterai aliran, pemrosesan kimia, atau pertambangan—Anda tahu cairan ini bisa jadi rumit. Cairan ini sering kali bersifat asam, korosif, dan mengandung ion logam.
Misalnya, kami menggunakan
meteran aliran turbin cair dan
meteran aliran vortex untuk mengukur larutan Vanadium. Rotor turbin cair dan probe jalan vortex terbuat dari logam dan cepat terkorosi oleh larutan Vanadium.
Mengukur laju alirannya secara akurat tanpa merusak peralatan? Itu tantangan. Di sinilah pengukur aliran elektromagnetik (
mag meter ) bersinar. Mari kita uraikan mengapa mereka menjadi pilihan utama untuk solusi vanadium.

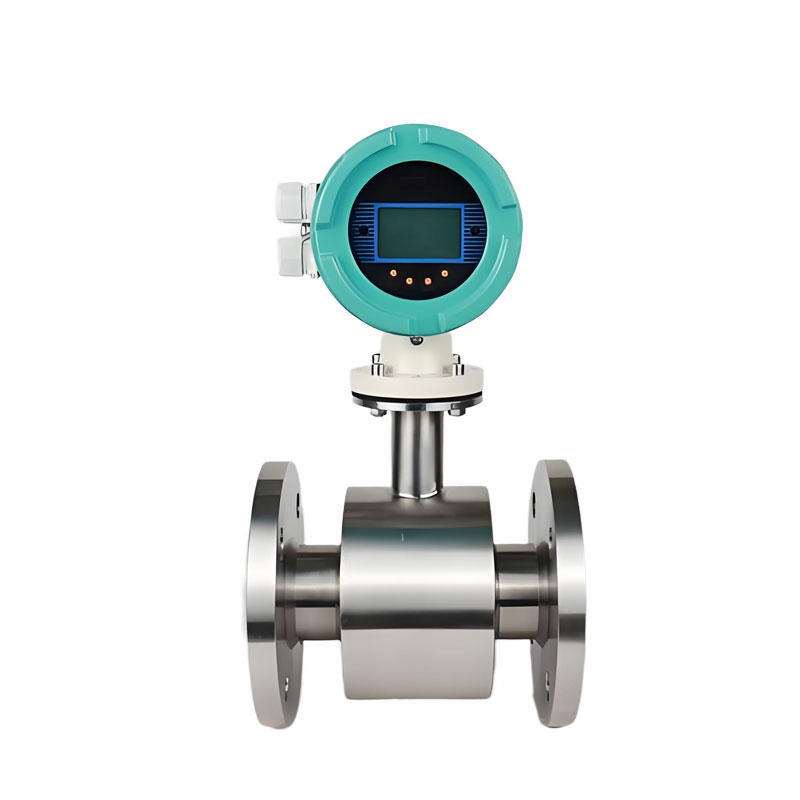

Bagaimana cara kerja meter mag untuk pengukuran aliran vanadium?
Mag meter menggunakan Hukum Faraday tentang induksi elektromagnetik. Berikut versi sederhananya:

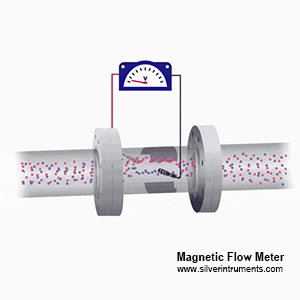

Prinsip pengukur aliran magnetik
1.Ketika cairan konduktif (seperti larutan vanadium) mengalir melalui pipa, magmeter menghasilkan medan magnet.
2.Saat cairan vanadium bergerak, ia menciptakan tegangan yang sebanding dengan kecepatan aliran vanadiumnya.
3. Elektroda dalam sensor aliran vanadium mendeteksi tegangan ini, dan perangkat menghitung laju aliran.
Larutan vanadium bersifat konduktif karena mengandung ion (seperti VO²⁺ atau V³⁺), sehingga sangat cocok untuk meteran magnetik. Cairan nonkonduktif? Meteran aliran elektromagnetik tidak akan berfungsi. Namun, untuk vanadium, ini cocok.

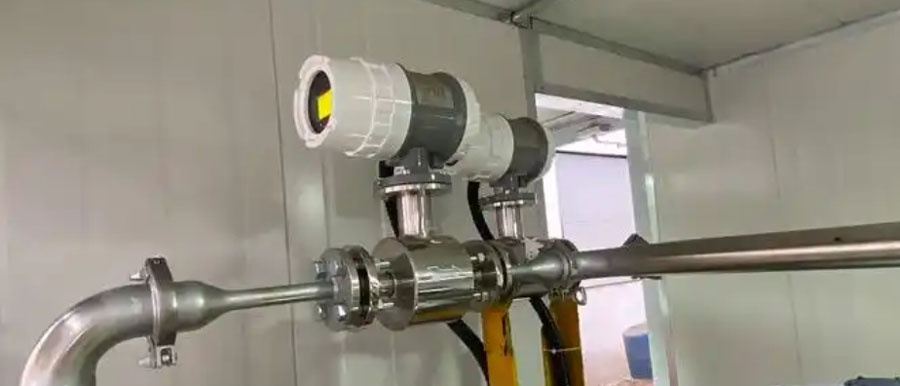

Pengukur Aliran Magnetik mengukur Larutan Vanadium
Mengapa Pengukur Aliran Magnetik Menangani Larutan Vanadium dengan Lebih Baik
1. Tidak Ada Bagian Bergerak yang Dapat Terkorosi
Larutan vanadium, terutama yang bersifat asam, dapat merusak logam. Pengukur aliran tradisional (seperti pengukur aliran turbin TUF, pengukur aliran vortex, pengukur aliran roda gigi oval) memiliki roda gigi atau bilah logam yang mengalami degradasi. Pengukur mag? Itu hanya pipa halus dengan elektroda. Ini adalah pengukur aliran lubang penuh dan tanpa kehilangan tekanan. Lebih sedikit keausan, lebih sedikit kerusakan.
2. Bekerja dengan Kimia Agresif
Pelapis meteran mag (bagian yang menyentuh cairan) dapat dibuat dari bahan seperti PTFE, PFA, atau F46 yang tahan terhadap korosi vanadium. Meteran aliran elektromagnetik dapat dilengkapi dengan bahan tantalum sebagai bahan dua elektroda. Tantalum adalah logam mulia yang memiliki ketahanan korosi terhadap banyak media kimia asam, seperti Vanadium, cairan dengan ketahanan korosi yang baik. Mereka akan bertahan bertahun-tahun bahkan dalam kondisi yang keras.
3. Tidak Ada Penurunan Tekanan

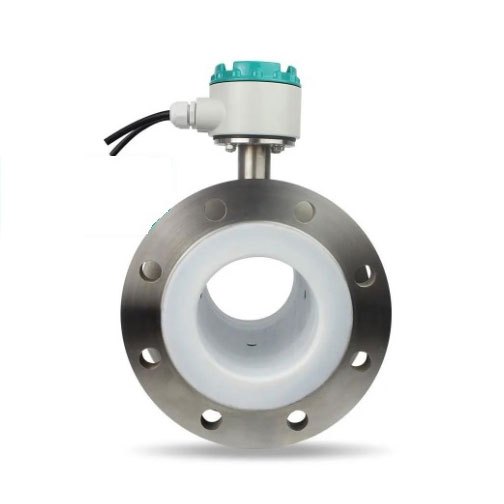

Pengukur aliran lubang penuh dan tidak ada kehilangan tekanan
Karena tidak ada yang menghalangi aliran, mag meter tidak memperlambat larutan vanadium Anda. Hal itu penting untuk proses yang membutuhkan laju aliran yang stabil, seperti baterai aliran redoks vanadium.
4. Perawatan Mudah
Tidak ada penyumbatan akibat partikel dalam larutan. Hanya pembersihan elektroda sesekali (jika terjadi penumpukan).
Spesifikasi Utama yang Perlu Diperiksa Saat Memilih Mag Meter
Tidak semua meteran mag sama. Untuk larutan vanadium, cari:
- Bahan Pelapis: PTFE atau PFA untuk larutan asam; keramik untuk kasus suhu tinggi.
Berikut adalah tabel penjelasan tentang liner karet dan liner Teflon
|
Liner Material
|
Main Function
|
Application
|
|
Hard
Rubber
|
Resistant to Hydrochloric acid, acetic acid ,oxalic acid, ammonia water, phosphoric acid and 50% Sulfuric acid, sodium hydroxide and potassium hydroxide in normal temperature
avoid enhancer
|
1. Temp. less than 65 °C
2. Common acid, alkali, salt solution
|
PTFE
F46
PFA
|
Most steady plastic of chemical living energy; resist boiling hydrochloric acid, sulfuric acid, nitric acid, nitro- hydrochloric acid, thick alkali and all kinds of organic solvent;
Poor abrasion and adhesion performance
|
1. -40°C ~130°C(PTFE)
-40°C ~180°C(F46)
-40°C ~180°C(PFA )
2. Strong corrosive fluids such as acid and alkali
3. For sanitary purpose
|
- Jenis Elektroda: tantalum untuk ketahanan korosi.
Tantalum memiliki kinerja yang baik dalam menahan erosi, mirip dengan kaca; Selain asam hidrofluorida, asam nitrat berasap, alkali, hampir dapat menahan erosi dari semua media kimia (termasuk asam klorida mendidih, vanadium, asam nitrat, dan asam sulfat di bawah 150℃). Tidak menahan erosi dalam alkali.
- Akurasi: ±0,5% adalah standar, tetapi beberapa turun hingga ±0,2%. Hubungi silverinstruments.com jika Anda ingin Menyesuaikan flowmeter presisi tinggi yang Anda butuhkan.
- Kisaran Suhu: -4°F hingga 356°F (–20°C hingga 180°C) mencakup sebagian besar aplikasi vanadium.
- Ukuran Pipa: Dari diameter 0,1” hingga 40”—pilih salah satu yang sesuai dengan sistem Anda.
Di bawah ini adalah tabel rentang aliran untuk rentang aliran vanadium yang berbeda sesuai dengan ukuran meteran aliran magnetik yang berbeda
Ukuran sensor aliran mag
|
Mag flow sensor size
(mm)
|
Vanadium Flow Range
(m3/h)
|
DN15 (1/2 inch)
DN20 (3/4 inch)
DN25 (1 inch)
DN32 (1-1/4inch)
DN40 (1-1/2 inch)
DN50 (2 inch)
DN65 (2-1/2 inch)
DN80 (3 inch)
DN100 ( 4 inch)
DN125 (5 inch)
DN150 (6 inch)
|
0.06~6.36
0.11~11.30
0.18~17.66
0.29~28.94
0.5~45.22
0.71~70.65
1.19~119.40
1.81~18.086
2.83~282.60
4.42~441.56
6.36~635.85
|
Jika Anda perlu mengukur rentang aliran vanadium yang lebih rendah ( pengukur aliran laju aliran rendah ), atau pengukuran aliran yang lebih tinggi, silverinstruments.com punya solusinya.
Contoh Dunia Nyata: Baterai Aliran Vanadium
Pada baterai aliran redoks vanadium (VRFB), dua larutan elektrolit vanadium bersirkulasi melalui sistem. Pengukur mag di sini melacak laju aliran untuk mengoptimalkan efisiensi energi. Jika aliran terlalu lambat, baterai tidak berfungsi dengan baik; terlalu cepat, dan Anda membuang-buang energi pompa. Pengukur mag memberikan kontrol yang presisi, memastikan titik yang tepat.

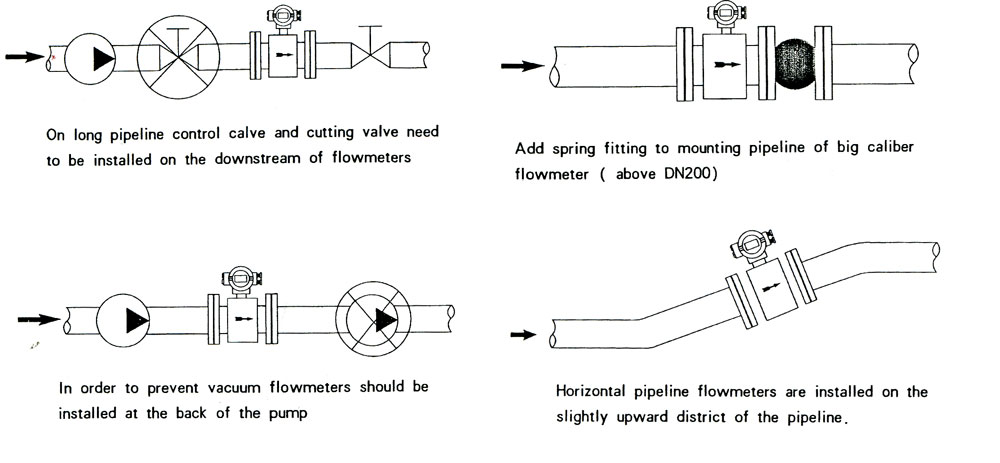

Cara memasang meteran aliran larutan vanadium
Ada beberapa keterbatasan? Tentu.
Pengukur mag membutuhkan cairan konduktif (larutan vanadium memenuhi syarat). Pengukur ini juga membutuhkan kecepatan aliran minimum (~0,3 kaki/detik) agar dapat bekerja secara akurat. Namun, bagi sebagian besar pengaturan industri, hal ini bukan halangan.
Jika Anda memindahkan larutan vanadium, meteran aliran elektromagnetik menawarkan solusi yang andal dan mudah dirawat. Meteran ini menangani korosi, menghindari kehilangan tekanan, dan memberikan data yang akurat—penting untuk industri yang reaktivitas vanadiumnya tidak dapat diabaikan. Cukup sesuaikan spesifikasi meteran dengan pH, suhu, dan konsentrasi ion larutan Anda, dan Anda akan mendapatkan hasil yang memuaskan.
