Pengukur aliran udara terkompresi 8 inci

Apa itu flow meter udara tekan 8 inci?

Pengukur aliran udara terkompresi 8 inci

Pengukur aliran udara bertekanan 8 inci mengacu pada instrumen pengukur aliran dengan diameter internal DN200 (sekitar 200 milimeter atau 8 inci), yang dirancang khusus untuk memantau dan mengukur aliran udara bertekanan sesaat dan kumulatif, biasanya untuk pipa berdiameter 8 inci. Sebagai peralatan pengukur aliran udara penting yang menghubungkan pipa utama, alat ini dapat beradaptasi dengan lokasi industri bertekanan tinggi dan aliran udara tinggi, memberikan dasar utama untuk manajemen energi, akuntansi biaya, dan optimasi sistem melalui data pengukuran yang akurat. Sensor aliran udara berukuran dial 200 mm ini biasanya dipasang langsung pada pipa utama, dan hasil pengukurannya secara langsung memengaruhi penilaian konsumsi energi dan analisis efisiensi peralatan pabrik.

Pentingnya dan Penerapan Pengukur Aliran Udara Terkompresi 8 Inci

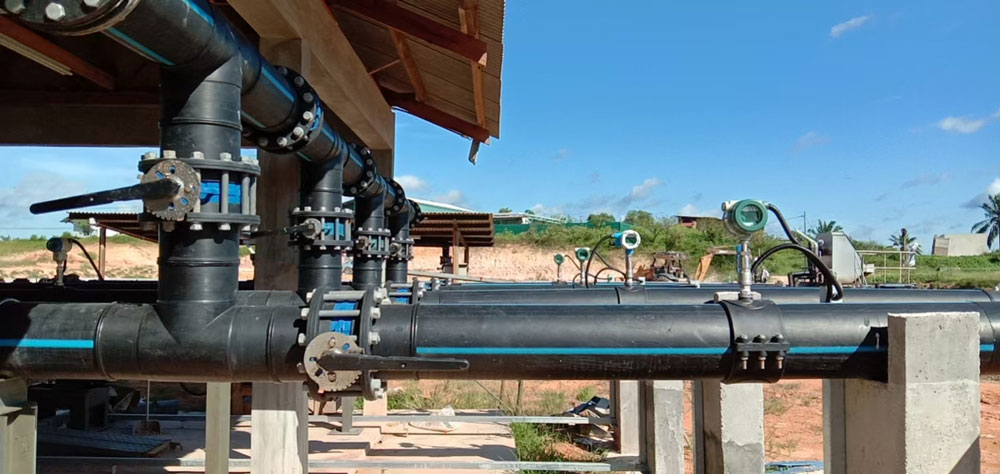

Aplikasi luas pengukur aliran udara tekan industri 8 inci

Di banyak sistem industri pabrik, udara bertekanan merupakan sumber daya dan media proses yang umum, dan konsumsinya menyumbang proporsi yang signifikan dari konsumsi energi perusahaan. Pentingnya flow meter 8 inci sebagai alat ukur pipa utama terletak pada:

• Pengendalian Biaya Energi: Mengukur secara akurat jumlah total udara terkompresi yang digunakan, mendukung audit energi dan pembagian biaya.
• Pemantauan kebocoran sistem : Mengidentifikasi kebocoran pipa melalui fluktuasi aliran abnormal untuk mengurangi pemborosan energi.
• Manajemen Efisiensi Peralatan: Menyediakan dasar data untuk kontrol kelompok kompresor udara dan keterkaitan pengering.
• Jaminan keamanan proses: Memastikan pasokan gas yang stabil untuk tahapan proses kritis seperti penyemprotan dan pengangkutan pneumatik.

Aplikasi umum untuk pengukur aliran udara tekan 8 inci

-Jalur pipa pasokan gas utama untuk industri manufaktur seperti otomotif, baja, dan kimia.

- Pengukuran total pemasukan sistem pasokan gas terpusat di kawasan industri.

-Jaringan pipa utama keluaran dan jaringan pipa distribusi cabang dari stasiun kompresi udara.

-Skenario pasokan gas yang memerlukan penyelesaian perdagangan atau akuntansi departemen independen.

Jenis-jenis utama pengukur aliran udara tekan 8 inci

Pengukur aliran udara tekan 8 inci tipe massa termal, tipe inline dan insertion.

Pengukur aliran gas termal #8” untuk udara terkompresi

Pengukur aliran termal didasarkan pada prinsip pertukaran panas ketika fluida mengalir melalui sensor termal, secara langsung mengukur laju aliran massa gas tanpa kompensasi suhu dan tekanan, terutama cocok untuk diameter pipa besar dan kondisi laju aliran rendah.

• Tipe sambungan flensa: dipasang langsung di antara flensa pipa, dengan akurasi pengukuran tinggi (hingga ± 1%) dan kehilangan tekanan yang sangat rendah, cocok untuk pengukuran stabil jangka panjang pada pipa utama.
• Pengukur aliran udara tekan tipe sisipan 8”: Dipasang melalui lubang pipa, biasanya dengan nosel 3/4”. Dengan biaya yang jauh lebih rendah dibandingkan dengan pengukur aliran udara flensa DN200 inline, namun tetap mempertahankan akurasi yang sama dengan tipe flensa (sekitar ± 1,5%).

Pengukur aliran pusaran 8 inci untuk udara terkompresi

# Pengukur aliran Vortex 8 inci untuk udara terkompresi

Flowmeter pusaran menghitung laju aliran volumetrik dengan mendeteksi frekuensi pusaran yang dihasilkan ketika udara melewati benda tumpul. Dikombinasikan dengan sensor suhu dan tekanan internal untuk kompensasi pengukuran udara secara real-time, alat ini dapat menghasilkan data aliran udara terkompresi yang akurat dalam kondisi standar.

• -Fitur: Struktur kuat, tahan tekanan tinggi, cocok untuk sistem udara terkompresi dengan fluktuasi besar atau peringkat tekanan tinggi
• -Penerapan: Cocok untuk situasi dengan perubahan tekanan yang sering dan sensitivitas biaya, akurasi setelah kompensasi dapat mencapai ± 1,5%.
• - Sensor aliran Vortex memiliki sensor suhu dan tekanan terintegrasi, yang dapat menampilkan suhu udara terkompresi, tekanan, aliran operasi, dan informasi aliran normal hanya dalam satu tampilan.

Spesifikasi Teknis Pengukur Aliran Udara Terkompresi 8”

Berapakah harga flow meter udara tekan 8 inci?

Perbedaan harga flow meter 8 inci sangat signifikan, terutama ditentukan oleh faktor-faktor berikut:

- Merek dan Kualitas : Merek-merek internasional terkemuka (seperti Emerson dan Siemens) biasanya memiliki harga mulai dari 4.000 hingga 10.000 dolar AS; harga flow meter udara tekan 8 inci buatan China yang andal (https://www.silverinstruments.com/product/flow-measurement/) sekitar 1.000 hingga 3.000 dolar AS. Silakan hubungi silverinstruments.com untuk mendapatkan flow meter udara tekan 8 inci dengan harga murah.

- Prinsip pengukuran : Pengukur aliran termal umumnya sekitar 30% -50% lebih mahal daripada pengukur aliran pusaran karena teknologinya yang lebih kompleks.

Konfigurasi fungsi : Fitur tambahan seperti kompensasi suhu dan tekanan, protokol komunikasi (seperti Modbus, HART), sertifikasi tahan ledakan (meteran aliran gas ATEX), dan sertifikat kalibrasi presisi tinggi dari bengkel kalibrasi pihak ketiga akan meningkatkan harga.

- Metode pemasangan : Sambungan flensa lebih mahal daripada pemasangan pemancar aliran udara 8 inci, tetapi memiliki stabilitas jangka panjang yang lebih baik.

Bagaimana cara memilih flow meter udara tekan 8 inci dengan tepat ?

Strategi pemilihan yang disarankan: pertimbangkan secara komprehensif persyaratan akurasi, kendala anggaran, dan biaya perawatan jangka panjang. Untuk titik-titik penting dalam manajemen energi, disarankan untuk memilih flow meter pusaran termal atau terkompensasi dengan presisi tinggi; untuk skenario pemantauan umum, flow meter pusaran produksi dalam negeri dengan efektivitas biaya tinggi dapat dipilih.

Melalui pemilihan dan penerapan yang tepat, flowmeter udara tekan 8 inci bukan hanya alat ukur industri, tetapi juga dukungan teknis penting bagi perusahaan untuk mencapai manajemen energi yang lebih baik dan mendorong pembangunan berkelanjutan.
