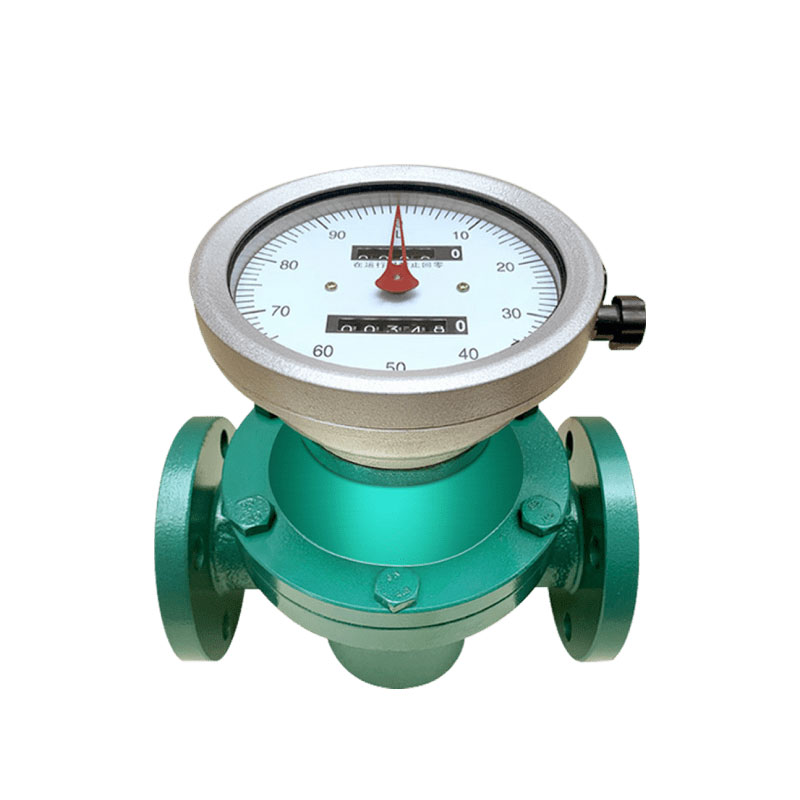

Oli transformator, media isolasi dan pendingin yang penting dalam peralatan listrik, memerlukan pemantauan aliran yang tepat untuk memastikan keselamatan operasional dan efisiensi energi. Pengukur aliran roda gigi oval , merupakan jenis pengukur aliran perpindahan positif (PD flow meter), yang dikenal karena akurasi dan daya tahannya yang tinggi, unggul dalam mengukur berbagai jenis oli, seperti solar, minyak mentah, minyak tanah, minyak sayur, aliran volumetrik oli transformator. Artikel ini membahas prinsip kerja sensor aliran roda gigi oval, fitur teknis, kriteria pemilihan, dan aplikasi industri.

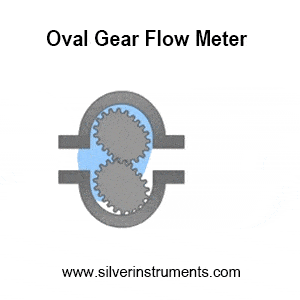

Cara Kerja Pengukur Aliran Roda Gigi Oval
Pengukur aliran roda gigi oval menggunakan dua roda gigi oval yang berputar untuk mengukur volume cairan. Oli transformator mengalir melalui pengukur, didorong oleh perbedaan tekanan, menciptakan "ruang berbentuk bulan sabit" yang terisi dan kosong secara siklis. Rotasi roda gigi menghitung aliran kumulatif dan menghasilkan sinyal aliran waktu nyata.
Desain mekanis ini tidak memerlukan perangkat elektronik, sehingga ideal untuk lingkungan yang mudah meledak atau dengan EMI tinggi. Karena kinerja anti-interferensinya yang unggul,
flow meter mekanis sering disukai oleh pelanggan. Flow meter ini juga tidak bergantung pada viskositas, sehingga memastikan kinerja yang stabil untuk oli transformator (biasanya 10–50 mPa·s). Flow meter turbin cair sering digunakan untuk mengukur oli, tetapi flow meter turbin cair hanya dapat mengukur oli dengan viskositas rendah seperti solar, minyak ikan, minyak kacang, minyak goreng, dll. Terkadang viskositas oli transfer relatif tinggi, dan efek pengukuran turbin cair tidak baik.
Keuntungan Utama Pengukuran Minyak Transformator
- Akurasi & Pengulangan Tinggi
Akurasi hingga ±0,5% (beberapa model ±0,2%), memenuhi standar industri dan perdagangan yang ketat. Flowmeter perpindahan positif adalah flowmeter akurasi tinggi tradisional yang banyak digunakan oleh banyak orang.
oSuhu: -30°C hingga +200°C, cocok untuk start dingin dan aplikasi pengukuran aliran oli suhu tinggi.
oTekanan: Mendukung 1,6–6,3 MPa, ideal untuk pipa minyak transformator bertekanan tinggi.
Konstruksi baja tahan karat atau besi cor tahan terhadap kotoran asam dalam minyak transformator.
- Perawatan Rendah & Umur Panjang
Pengukur aliran roda gigi oval memiliki desain mekanis yang sederhana dan konstruksi yang kokoh. Penyaringan yang tepat mencegah kerusakan akibat serpihan, memastikan sensor aliran roda gigi oval memiliki keandalan jangka panjang dengan perawatan yang rendah.
Pedoman Pemilihan & Pemasangan Alat Pengukur Aliran Oli Trafo
1. Parameter Kritis
- Kisaran Viskositas: Pastikan kompatibilitas dengan oli transformator (misalnya, 0,6–200 mPa·s). Flowmeter roda gigi elips dapat mengukur laju aliran oli hingga 2000cp, tetapi jika melebihi 200cp, flowmeter tersebut termasuk flowmeter viskositas tinggi （https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html）dan perlu dikonsultasikan dan dibeli dari silverinstrruents.com.
- Pilihan Keluaran: Pengukur aliran tipe mekanis atau Silver Automation Instruments dapat membuat pengukur aliran roda gigi oval digital dengan Pulsa, 4–20mA, atau RS485 untuk integrasi sistem.
- Material: Baja karbon, besi cor atau baja tahan karat (misalnya, 304SS) untuk minyak non korosif atau cairan korosif.
- Ukuran Pengukur Aliran Minyak Transformator: Kami menawarkan pengukur aliran minyak transformator dalam ukuran mulai dari 2 mm hingga 8 inci (DN2 hingga DN200).
Berikut adalah tabel referensi untuk rentang aliran meteran aliran roda gigi oval untuk minyak transformator
|
Model
|
DN
|
Flow range for different accuracy (m3/h)
|
|
LC-10
|
10 (3/8”)
|
0.08-0.5
|
0.05-0.5
|
|
LC-15
|
15 (1/2”)
|
0.3-1.5
|
0.15-1.5
|
|
LC-20
|
20 (3/4”)
|
0.5-3
|
0.3-3
|
|
LC-25
|
25 (1”)
|
1-6
|
0.6-6
|
|
LC-40
|
40 (1.5”)
|
2.5-15
|
1.5-15
|
|
LC-50
|
50 (2”)
|
4.8-24
|
2.4-24
|
|
LC-B40,50
|
40.50
|
4-20
|
2-20
|
|
LC-B65
|
65(1.5 ”)
|
8-40
|
4-40
|
|
LC-80
|
80 (3”)
|
12-60
|
6-60
|
|
LC-100
|
100 (4”)
|
20-100
|
10-100
|
|
LC-150
|
150 (6”)
|
38-190
|
19-190
|
|
LC-200
|
200 (8”)
|
56-340
|
34-340
|
|
Accuracy
Class
|
|
0.2 %
|
0.5
|

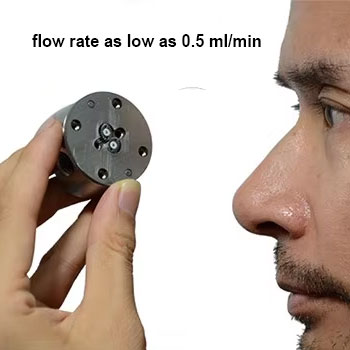

Jika Anda memiliki rentang aliran yang lebih rendah dari yang tercantum pada tabel di atas, jangan ragu untuk menghubungi silverinstruments.com, kami memiliki
alat pengukur aliran kecil untuk pengukuran oli . Aliran minimum yang dapat kami deteksi mencapai 0,5 ml/menit.
2. Tips Instalasi
- Pasang secara horizontal dengan tampilan vertikal untuk meminimalkan kesalahan.
- Pasang filter di hulu untuk memblokir serpihan.
- Tambahkan penghilang udara untuk mencegah gangguan gelembung.

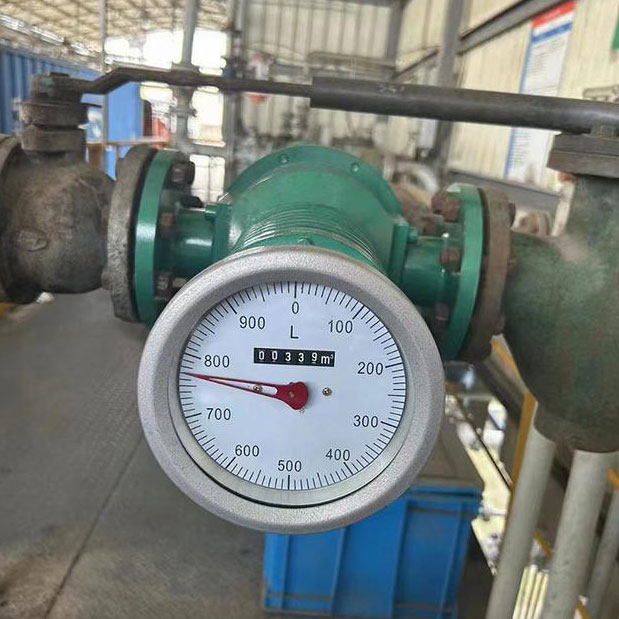

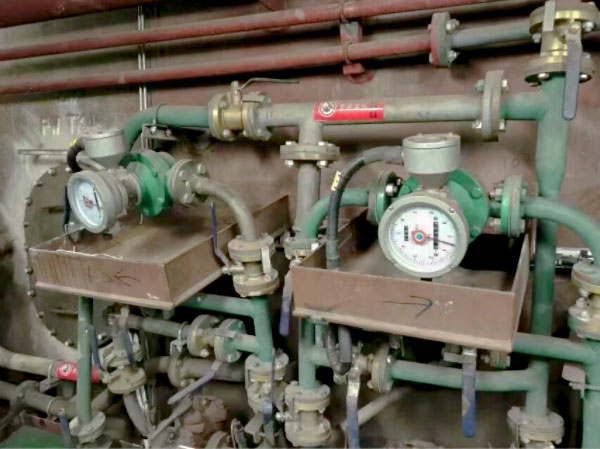

Di bawah ini adalah instalasi khas untuk meteran aliran minyak transformator
4. Aplikasi Industri
- Pengisian Oli & Pemantauan Sirkulasi: Memastikan kinerja sistem pendingin yang efisien.
- Transfer Hak Asuh Perdagangan: Pengukuran presisi tinggi selaras dengan standar API/OIML.
- Pemeliharaan Prediktif: Mendeteksi kebocoran atau penyumbatan melalui anomali aliran.
5. Perbandingan dengan Teknologi Lain
-Tidak Ada Persyaratan Pipa Lurus: Pemasangan fleksibel di ruang sempit.
-Efisiensi Biaya: Perawatan lebih rendah vs. meteran elektronik yang rumit.
-Pilihan mekanis atau digital. Apa pun kebutuhan Anda, meteran aliran oli transformator mekanis atau meteran aliran oli digital, silverinstruments.com memiliki solusinya.
- Flowmeter dengan akurasi tinggi. Anda bisa mendapatkan pengukuran aliran dengan akurasi tinggi sebesar 0,2~0,5%.
Pengukur aliran roda gigi oval untuk pengukuran aliran oli transformator dengan keluaran pulsa
Pengukur aliran roda gigi oval ideal untuk pengukuran aliran oli transformator karena keakuratannya, kemampuan beradaptasinya, dan kekokohannya. Pemilihan yang tepat (sesuai dengan sifat oli dan kondisi pengoperasian) dan pemasangannya memastikan kinerja yang andal. Untuk sistem tenaga, pengukur aliran roda gigi oval meningkatkan efisiensi operasional sekaligus mengurangi kehilangan energi dan biaya. Hubungi
silverinstruments.com untuk mendapatkan pengukur aliran oli yang sesuai dan dengan harga murah.
