Pengukur aliran gas alam sebaris

Pengukur aliran in-line yang cocok untuk pengukuran aliran gas alam termasuk Pengukur aliran turbin gas , Pengukur aliran pusaran Dan Pengukur aliran dispersi termal Semua meteran aliran gas alam in-line ini memiliki tampilan elektronik yang menunjukkan aliran gas alam sesaat dan aliran kumulatif. Meteran aliran gas alam in-line juga dibagi menjadi meteran aliran volumetrik dan meteran aliran massa. Silver Automation Instruments menjual dengan harga rendah. Pengukur aliran gas alam digital Dengan waktu pengiriman yang cepat dan kualitas yang tangguh. Gas alam adalah jenis gas bahan bakar, komponen utama gas alam adalah CH4 (metana), yang tidak berwarna, tidak berbau, tidak beracun, dan tidak korosif. Gas alam juga mengandung sejumlah etana, propana, dan hidrokarbon berat, serta sejumlah kecil nitrogen, oksigen, karbon dioksida, dan vulkanisasi. Gas alam terbakar menghasilkan H2O (air).

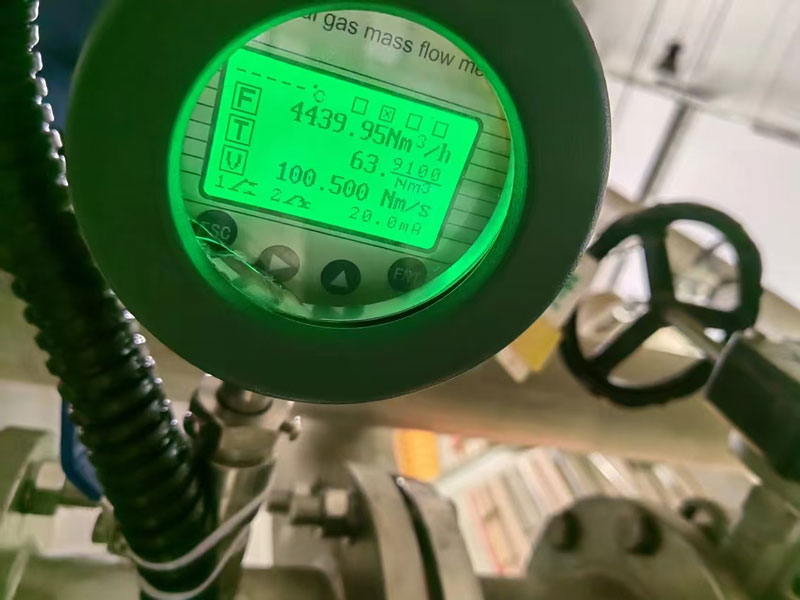

Silver menawarkan meteran aliran gas alam digital dengan tampilan elektronik

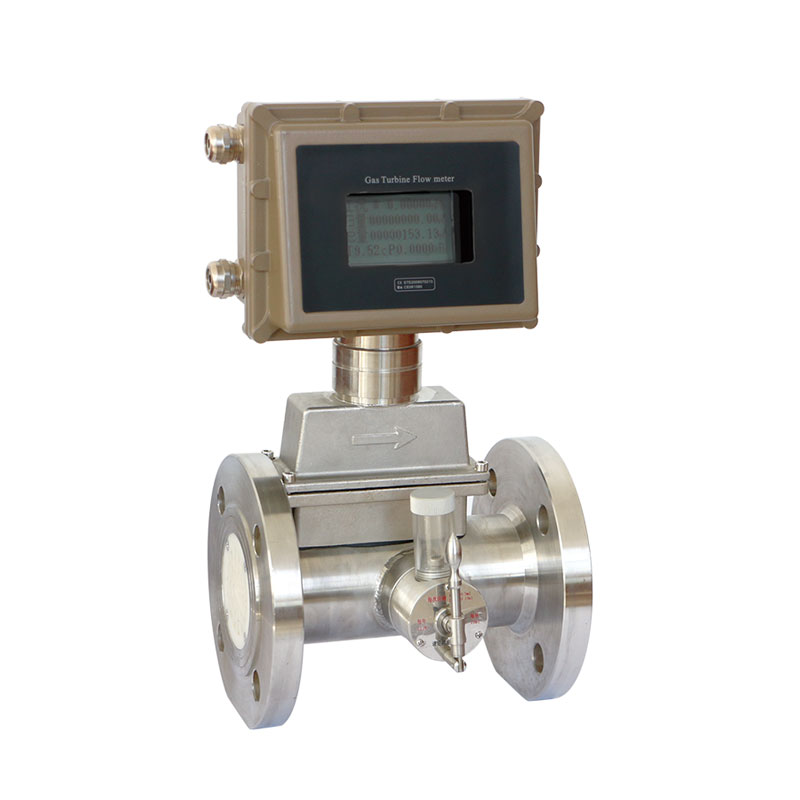

Pengukur aliran turbin gas in-line untuk pengukuran aliran volumetrik gas alam

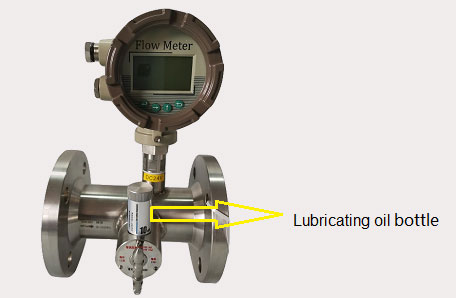

Pengukur aliran turbin gas untuk gas alam

Ketika gas alam mengalir melalui sensor aliran turbin, turbin dipaksa berputar di bawah pengaruh dorongan fluida, dan kecepatan putarannya sebanding dengan kecepatan aliran rata-rata gas alam. Putaran turbin secara periodik mengubah nilai resistansi magnetik konverter magnetoelektrik, dan fluks magnetik dalam kumparan deteksi diikuti. Perubahan periodik terjadi, menghasilkan sinyal pulsa listrik periodik. Sinyal pulsa listrik tersebut sebanding dengan aliran volumetrik fluida yang mengalir melalui sensor aliran turbin dalam rentang laju aliran (bilangan Reynolds).

Keunggulan meter aliran turbin gas in-line:

✔ Akurasi tinggi: ±1%R~±1,5%R
✔ Pengulangan yang baik, pengulangan jangka pendek sebesar 0,05% hingga 0,2%
✔ Menghasilkan sinyal frekuensi pulsa untuk pengukuran total dan koneksi ke komputer atau menghasilkan output 4-20mA dengan laju aliran gas alam secara instan.
✔ Tidak ada pergeseran nol, kemampuan anti-interferensi yang kuat.
✔ Sinyal frekuensi tinggi (3~4kHz) dapat diperoleh, dan resolusi sinyalnya kuat.
✔ Ringkas dan ringan, mudah dipasang dan dirawat
✔ Cocok untuk pengukuran aliran gas alam bertekanan tinggi, seperti meteran aliran gas bertekanan tinggi 300 psi, 600 psi, atau 1000 psi.

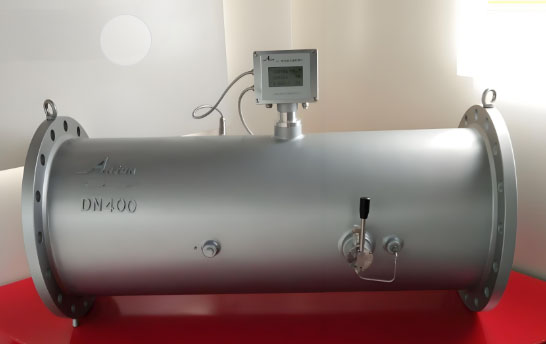

Pengukur aliran turbin in-line DN400 (16 inci)

Pengukur aliran turbin banyak digunakan dalam media pengukuran berikut: minyak bumi, cairan organik, cairan anorganik, gas cair, gas, dan fluida kriogenik. Turbin gas dapat digunakan untuk mengukur udara, oksigen, nitrogen, gas, gas alam, gas, hidrogen, gas minyak bumi cair, gas buang, metana, butana, klorin, gas, biogas, karbon dioksida, nitrogen, asetilena, fosgen, oksigen, dan sebagainya.

✔ Stasiun pengisian gas perkotaan, pengukuran perdagangan jaringan pipa gas, stasiun pengisian CNG.

Kerugian penggunaan flow meter turbin inline untuk gas alam

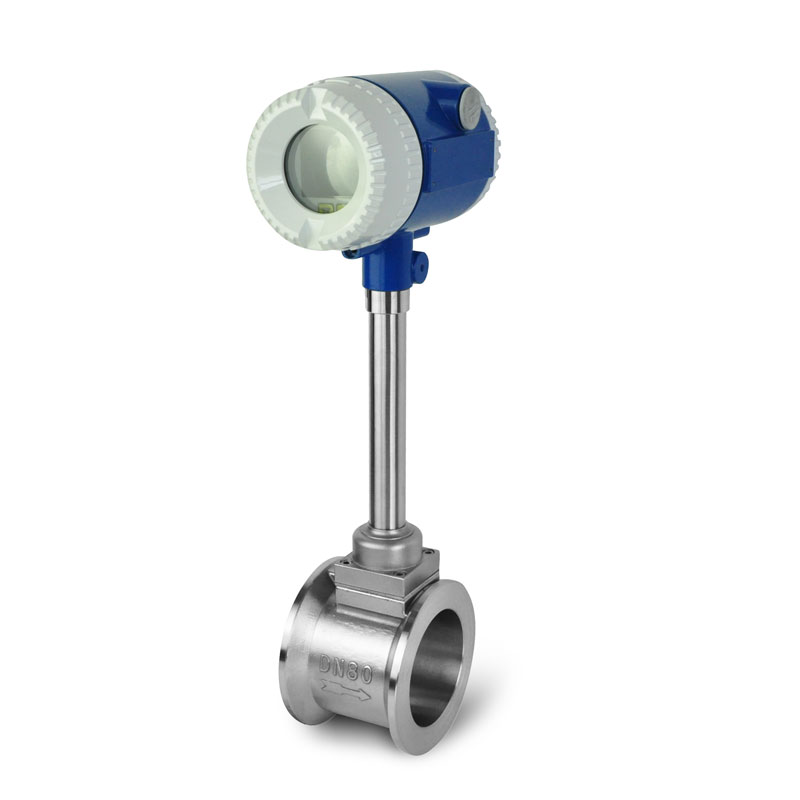

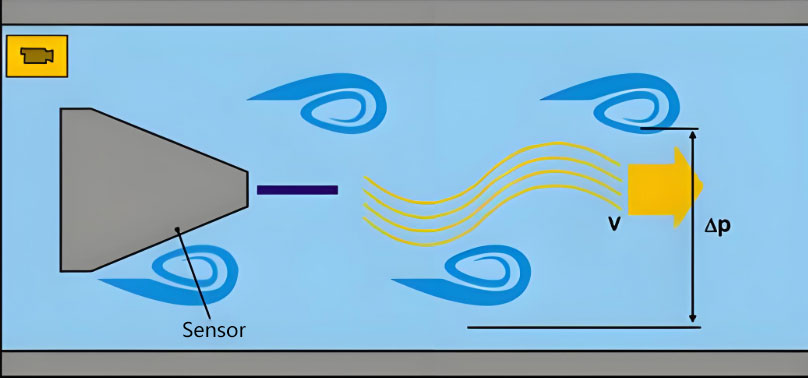

Bagaimana Cara Kerja Flow Meter Vortex untuk Gas Alam?

Pengukur aliran pusaran menempatkan benda tumpul, yaitu batang pemisah pusaran yang tidak aerodinamis, di dalam aliran gas. Saat gas alam mengalir melewatinya, pusaran terpisah secara bergantian dari setiap sisi dan membentuk pola teratur yang disebut deret pusaran Kármán. Dalam rentang bilangan Reynolds yang ditentukan, frekuensi pemisahan pusaran berbanding lurus dengan kecepatan aliran. Pengukur ini mengubah frekuensi tersebut langsung menjadi aliran volumetrik. Untuk gas alam, model dengan kompensasi suhu dan tekanan bawaan melaporkan volume standar dalam Nm³/jam.

Lihat Pengukur aliran pusaran seri STLU untuk aplikasi gas, uap, dan cairan.

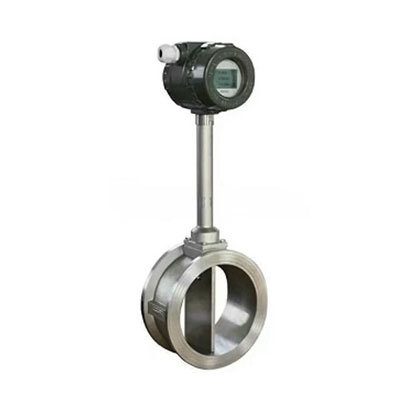

Keunggulan pemancar aliran Vortex:

Aplikasi umum untuk meter aliran gas alam tipe turbin

✔ Strukturnya sederhana dan kokoh, dan meteran aliran gas alam tipe pusaran lebih murah daripada meteran aliran massa dan meteran aliran turbin.

✔ Perawatannya praktis dan mudah
✔ Cocok untuk berbagai macam fluida, seperti cairan, gas, uap, dan fluida yang sebagian dapat bercampur.
✔ Pengukuran gas alam dengan presisi tinggi, umumnya ±1%R~±2%R
✔ Rentang penurunan sudut yang luas, hingga 20:1~10:1
✔ Sinyal frekuensi pulsa keluaran, cocok untuk pengukuran total dan koneksi dengan komputer, tanpa pergeseran nol, opsi dengan 4-20mA, RS485 MODBUS
✔ Pengukur aliran vortex lebih baik untuk tekanan menengah hingga tinggi, pengukuran gas alam tekanan tinggi lebih stabil.

× Tidak sensitif terhadap laju aliran rendah: Laju aliran kecil menghasilkan kesalahan besar, sedangkan pengukur aliran massa termal memiliki kinerja yang lebih baik pada pengukuran gas alam dengan laju aliran kecil.
× Gangguan getaran: Getaran pada pipa dapat dengan mudah menyebabkan sinyal palsu.
× Bagian pipa lurus diperlukan (depan 10D, belakang 5D): Membutuhkan ruang instalasi yang besar.

Pemantauan boiler gas industri, pengendalian proses pipa bertekanan menengah dan tinggi (non-perdagangan).

Keunggulan pemancar aliran pusaran:

Berdasarkan hukum difusi termal, elemen pemanas dan sensor suhu bekerja bersama-sama. Ketika gas mengalir melewatinya, gas tersebut membawa panas, dan perbedaan suhu berbanding lurus dengan laju aliran massa, sehingga secara langsung mengukur laju aliran massa gas.

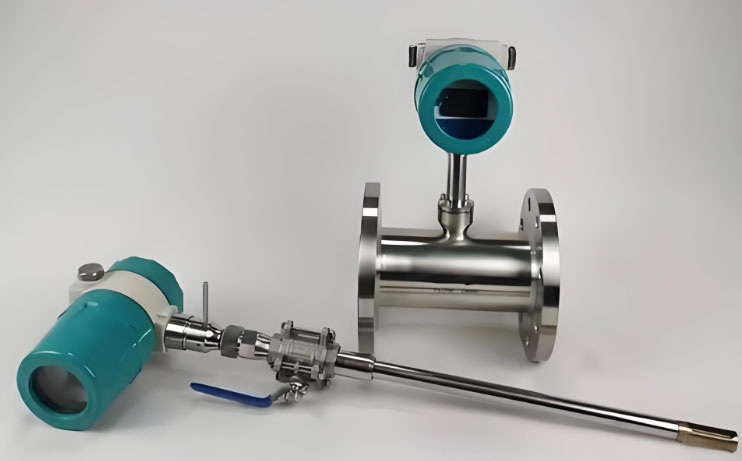

✔ Opsi pengukur aliran massa termal sebaris dengan koneksi ulir, wafer, atau flensa
✔ Alat ini dapat mengukur laju aliran massa gas alam secara langsung tanpa kompensasi atau koreksi suhu dan tekanan.
✔ Pengukur aliran gas termal mempertahankan akurasi pengukuran jangka panjang
✔Dapat mendeteksi gas alam pada laju aliran rendah dengan sinyal sensitivitas tinggi, dapat mendeteksi aliran gas alam rendah hingga 0,1 m/s, cocok untuk deteksi kebocoran.
✔Kehilangan tegangan sangat rendah: Komponen aliran tidak terhalang, dan kehilangan tekanan rendah, hemat energi.

× Khawatir akan noda lembap/minyak: Kontaminasi pada probe dapat menyebabkan penyimpangan.
× Tidak cocok untuk tekanan tinggi (biasanya)<40 bar).
× Akurasi sedang (± 1-2%): tidak digunakan untuk penyelesaian perdagangan.

Pemantauan aliran kecil pada jalur cabang gas, pengukuran manajemen energi, pengendalian pasokan gas boiler industri, dan distribusi pipa bertekanan rendah.
