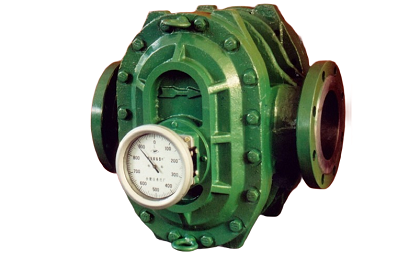

Pengukur Aliran Roda Gigi Oval digunakan untuk pengukuran aliran solar, minyak mentah, resin, bahan bakar, dan minyak berat. Pengukur aliran PD dilengkapi dengan register mekanis atau tampilan digital, Tanyakan Harga sekarang.

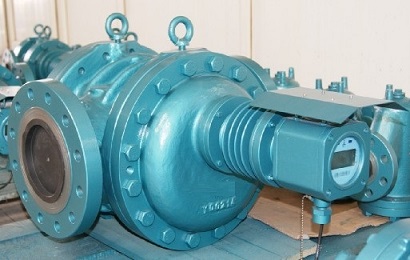

Pengukur aliran perpindahan positif Sepasang roda gigi heliks Kebisingan rendah dan Tidak berdenyut Akurasi tinggi Untuk minyak mentah, bahan bakar atau cairan dengan viskositas tinggi
Pengukur aliran minyak mentah adalah alat yang digunakan untuk mengukur laju aliran minyak mentah dalam pipa atau sistem transportasi lainnya. Pengukur aliran ini bekerja dengan mengukur volume atau massa minyak mentah yang melewatinya selama periode waktu tertentu. Pemilihan flow meter bergantung pada berbagai faktor seperti laju alir minyak mentah, sifat minyak, dan persyaratan aplikasi spesifik. Pengukuran aliran minyak mentah yang akurat sangat penting untuk transportasi dan pemrosesan minyak mentah yang efisien dan aman.
Apa itu minyak mentah dan mengapa perlu mengukur aliran minyak mentah?
Minyak mentah, juga dikenal sebagai petroleum, atau dalam istilah petrokimia disebut pengukuran aliran, adalah campuran hidrokarbon kompleks yang terbentuk secara alami, belum dimurnikan, dan merupakan senyawa organik yang terdiri dari atom hidrogen dan karbon. Minyak mentah ditemukan di bawah permukaan bumi, biasanya di reservoir atau formasi batuan. Minyak mentah adalah bahan bakar fosil, artinya minyak mentah terbentuk dari sisa-sisa organisme laut purba yang terkubur di bawah sedimen dan mengalami panas serta tekanan selama jutaan tahun. Komposisi minyak mentah dapat sangat bervariasi tergantung sumbernya, tetapi umumnya mengandung berbagai jenis hidrokarbon, serta sejumlah kecil senyawa sulfur, nitrogen, dan oksigen. Minyak mentah merupakan sumber daya vital bagi banyak industri karena dapat disuling menjadi berbagai produk, termasuk bensin, solar, bahan bakar jet, minyak pemanas, dan minyak pelumas. Minyak mentah juga digunakan sebagai bahan baku dalam produksi berbagai produk lain, seperti plastik, bahan kimia, dan bahan sintetis. Laju aliran dan total aliran minyak mentah penting untuk diukur. Beberapa pelanggan membutuhkan meteran aliran minyak mentah yang terhubung ke saluran masuk minyak mentah untuk memantau kuantitas bongkar muat.

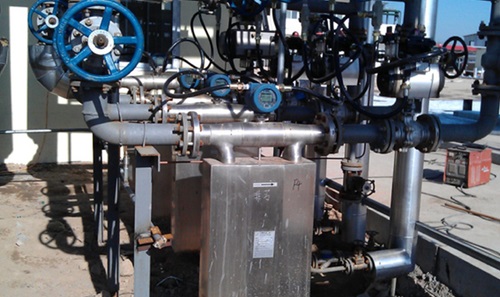

Pengukur aliran Coriolis untuk mengukur minyak mentah
Pengukur aliran Coriolis untuk minyak mentah
Pengukur aliran Coriolis dapat digunakan untuk mengukur laju aliran minyak mentah. Pengukur aliran Coriolis sangat akurat dan dapat digunakan untuk mengukur laju aliran massa fluida, termasuk minyak mentah. Pengukur aliran Coriolis bekerja dengan mendeteksi gaya-gaya yang dihasilkan oleh gerakan ketika fluida mengalir melalui tabung yang bergetar. Tabung tersebut digerakkan untuk menghasilkan gaya Coriolis, yang menyebabkan tabung sedikit berputar. Saat fluida mengalir melalui tabung yang bergetar, fluida juga mengalami gaya Coriolis, yang menyebabkannya berputar ke arah yang berlawanan. Besarnya putaran sebanding dengan laju aliran massa fluida. Salah satu keunggulan flow meter Coriolis adalah kemampuannya untuk mengukur laju aliran massa dan densitas minyak mentah yang diukur. Hal ini menjadikannya berguna untuk mengukur laju aliran minyak mentah, yang densitasnya dapat bervariasi tergantung pada jenis dan kualitas minyak. Flow meter Coriolis juga sangat akurat, dengan tingkat akurasi tipikal 0,1% atau lebih tinggi. Viskositas minyak mentah dapat berkisar dari kurang dari 1 cP untuk minyak yang sangat ringan hingga lebih dari 10.000 cP untuk minyak berat. Sebagai contoh, viskositas minyak mentah Brent, yang menjadi acuan harga minyak global, berkisar antara sekitar 1,5 cSt hingga 10 cSt, tergantung pada kadar dan lokasi minyak tersebut. Sebaliknya, viskositas minyak mentah berat dari sumber seperti pasir minyak Kanada dapat mencapai lebih dari 10.000 cP. Pengukur massa Coriolis dapat mengukur aliran minyak mentah dengan berbagai jenis perubahan viskositas, terutama baik untuk pengukuran aliran fluida viskos . Singkatnya, pengukur aliran Coriolis dapat digunakan untuk mengukur laju aliran dan kepadatan minyak mentah secara akurat, menjadikannya pilihan populer untuk banyak aplikasi dalam industri minyak dan gas.
Keuntungan menggunakan flow meter coriolis untuk mengukur minyak mentah
Ada beberapa keuntungan menggunakan pengukur aliran Coriolis untuk mengukur aliran minyak mentah, termasuk:
Akurasi tinggi: Pengukur aliran Coriolis sangat akurat, dengan tingkat akurasi tipikal 0,2% atau lebih tinggi. Hal ini membuatnya sangat cocok untuk aplikasi yang membutuhkan pengukuran laju aliran dan densitas oli yang presisi.
Pengukuran langsung laju aliran massa minyak mentah: Pengukur aliran Coriolis mengukur laju aliran massa fluida secara langsung, alih-alih mengandalkan perhitungan berdasarkan laju aliran volumetrik dan densitas. Hal ini membuatnya kurang sensitif terhadap perubahan suhu, tekanan, dan viskositas.
Tidak ada bagian bergerak yang bersentuhan dengan fluida: Alat ukur aliran Coriolis tidak memiliki bagian bergerak yang bersentuhan dengan minyak mentah yang sedang diukur, yang berarti alat ukur ini tidak mudah rusak dan memerlukan lebih sedikit perawatan dibandingkan jenis alat ukur aliran lainnya.
Cocok untuk berbagai macam sifat fluida: Alat pengukur aliran Coriolis dapat mengukur laju aliran minyak mentah dengan berbagai macam sifat, termasuk fluida dengan viskositas tinggi dan rendah, fluida dengan padatan tersuspensi, dan fluida dengan massa jenis yang berubah-ubah, minyak mentah dengan laju aliran rendah atau laju aliran tinggi.
Pengukuran multiparameter: Pengukur aliran Coriolis dapat mengukur beberapa parameter secara bersamaan, termasuk laju aliran massa minyak mentah, densitas, suhu minyak, dan viskositas minyak mentah. Hal ini mengurangi kebutuhan akan instrumentasi tambahan dan dapat menghasilkan operasi yang lebih efisien dan hemat biaya.
Secara keseluruhan, akurasi yang tinggi, pengukuran langsung laju aliran massa, dan kemampuan untuk mengukur berbagai parameter membuat pengukur aliran Coriolis menjadi pilihan populer untuk mengukur aliran minyak mentah dalam berbagai aplikasi di industri minyak dan gas.
Bagaimana cara memilih pengukur aliran coriolis untuk minyak mentah?
Saat memilih flow meter Coriolis untuk mengukur minyak mentah, ada beberapa faktor yang perlu dipertimbangkan untuk memastikan kinerja yang akurat dan andal. Berikut beberapa pertimbangan utama:
Ukuran dan material pipa: Pengukur aliran Coriolis tersedia dalam berbagai ukuran pipa, jadi penting untuk memilih pengukur yang sesuai dengan ukuran pipa tersebut. Pastikan pengukur tersebut mudah dipasang ke dalam pipa Anda yang sudah ada dan kompatibel dengan fluida yang diukur. Kami memiliki berbagai ukuran sensor aliran, seperti pengukur aliran minyak mentah 1", pengukur aliran minyak mentah 2 inci, pengukur aliran minyak mentah 3", pengukur aliran minyak mentah 4 inci, pengukur aliran minyak mentah DN100, pengukur massa minyak mentah 6 inci, pengukur aliran minyak mentah 8" atau DN200, pengukur aliran minyak mentah 10", NB250 tipe Coriolis;
Rentang laju aliran: Penting untuk memilih flow meter Coriolis yang dirancang untuk mengukur rentang laju aliran aplikasi spesifik Anda. Rentang laju aliran meter harus sesuai dengan laju aliran minimum dan maksimum yang diharapkan dari minyak mentah yang diukur. Pastikan juga tidak ada kehilangan tekanan yang terlalu besar saat memilih ukuran flow meter minyak sesuai dengan rentang aliran. Kami mencantumkan ukuran flow meter Coriolis normal dalam rentang aliran:
Pengukur aliran Coriolis 1” dapat mengukur aliran massa minyak mentah 0 ~167 g/menit; Pemancar aliran Coriolis 2” dapat mendeteksi 0~18,37 lbs/s Pengukur aliran massa 3” dapat mengukur aliran oli hingga 0~100 MT/jam Pengukur massa Coriolis 4” dapat mengukur aliran massa bahan bakar 5512 lb/menit Pengukur aliran massa oli 6” atau pengukur aliran oli DN150 dapat mengukur aliran 2500 kg/menit Pengukur aliran Coriolis 8” dapat mengukur aliran massa minyak 0~500 T/jam; Alat ukur aliran Coriolis 10 inci dapat mengukur aliran cairan 0-1000 MT/jam. Di bawah ini kami mencantumkan ukuran sensor aliran oli yang sesuai dengan rentang aliran oli.
Line Size (mm)
sensor size (inch)
Flow Range (kg/min)
DN1
1/25”
0 ~ 0.67
DN3
1/8”
0 ~ 5.83
DN6
1/4”
0 ~ 11.67
DN10
3/8”
0 ~ 20.00
DN15
1/2"
0 ~ 106.67
DN25
1"
0 ~ 266.67
DN40
1.5"
0 ~ 666.67
DN50
2"
0 ~ 1083.33
DN80
3"
0 ~ 2666.67
DN100
4"
0 ~ 4166.67
DN150
6"
0 ~ 9166.67
Sifat fluida: Sifat minyak mentah dapat sangat bervariasi, termasuk viskositas, densitas, dan suhu. Oleh karena itu, penting untuk memilih flow meter Coriolis yang mampu mengukur sifat-sifat ini secara akurat. Carilah flow meter yang dirancang untuk menangani rentang viskositas dan densitas spesifik minyak mentah yang akan Anda ukur.
Persyaratan Akurasi: Pertimbangkan tingkat akurasi yang dibutuhkan untuk aplikasi Anda. Kebanyakan flow meter Coriolis sangat akurat, merupakan jenis alat pengukur aliran dengan akurasi tinggi, tetapi beberapa dirancang untuk aplikasi yang lebih menantang dan membutuhkan tingkat akurasi yang lebih tinggi. Pastikan flow meter yang Anda pilih memenuhi spesifikasi akurasi yang dibutuhkan.
Faktor lingkungan: Pertimbangkan faktor lingkungan apa pun yang dapat memengaruhi kinerja flow meter Coriolis. Misalnya, jika sensor aliran massa akan dipasang di area dengan tingkat getaran tinggi atau suhu ekstrem, pilihlah meter yang dirancang untuk beroperasi dalam kondisi tersebut.
Biaya flow meter Coriolis: Terakhir, pertimbangkan biaya meter dan biaya pemasangan serta perawatannya. Pilihlah flow meter Coriolis yang menawarkan tingkat akurasi dan keandalan yang dibutuhkan dengan harga yang wajar. Silver Automation Instruments menawarkan flow meter Coriolis dengan harga terjangkau untuk minyak mentah, mulai dari $3000.
Fungsi flow meter Coriolis. Flow meter Coriolis adalah meter aliran massa digital. Alat ini memiliki layar elektronik, keluaran pulsa 4-20 mA, MODBUS RS485, dan protokol HART. Bahkan, dapat memiliki dua keluaran sekaligus, misalnya satu keluaran untuk aliran, dan satu keluaran untuk densitas minyak mentah. Anda perlu mempertimbangkan fungsi-fungsi ini saat memilih flow meter minyak.
Informasi lebih lanjut mengenai pengukur aliran oli dapat dipelajari dari video di bawah ini:
Dengan mempertimbangkan faktor-faktor ini, Anda dapat memilih pengukur aliran Coriolis yang sesuai untuk mengukur aliran minyak mentah dalam aplikasi spesifik Anda.
Pengukur aliran minyak mentah untuk transfer tahanan
Pengalihan hak asuh minyak mentah mengacu pada pengalihan kepemilikan minyak mentah dari satu pihak ke pihak lain. Pengukuran kuantitas dan kualitas minyak mentah yang ditransfer secara akurat sangat penting untuk menghindari perselisihan dan kerugian finansial. Oleh karena itu, pengalihan hak asuh minyak mentah biasanya membutuhkan sistem pengukuran aliran yang akurat dan andal. Terdapat beberapa metode pengukuran aliran minyak mentah untuk transfer tahanan, termasuk meter aliran Coriolis, meter perpindahan positif, meter turbin, dan meter ultrasonik. Pemilihan meter akan bergantung pada beberapa faktor, termasuk persyaratan spesifik aplikasi transfer tahanan, rentang laju aliran, dan sifat minyak mentah yang diukur.
Di sini kami mencantumkan berbagai jenis perbandingan meter aliran oli
Flow Meter Type
Measuring Principle
Accuracy
Suitable Viscosity Range
Maintenance
Typical Applications
Coriolis Flow Meter
Direct mass flow measurement based on fluid-induced tube vibration
±0.1% of rate or better
Wide range, from light to heavy crude oil
Low (no moving parts)
High-accuracy custody transfer, multiphase or dense fluids
Positive Displacement Meter
Measures actual volume by trapping fixed amounts of liquid
±05% of rate
Clean oils
Moderate (mechanical parts)
Custody transfer in pipelines and truck loading
Turbine Flow Meter
Rotor speed proportional to volumetric flow rate
±0.5–1.0% of rate
Best for clean, low-viscosity crude
Higher (moving parts wear)
Refined oil products, clean crude measurement
Differential Pressure Flow Meter
Flow inferred from pressure drop across an orifice or venturi
±1.0–2.0% of rate
Moderate, not ideal for high viscosity
Medium (requires calibration)
General process flow monitoring
Ultrasonic Flow Meter
Measures flow velocity using acoustic signals through fluid
±1.0–2.0% of rate
Suitable for a wide range of crude oils
Low (non-intrusive, no moving parts)
Large diameter pipes
Dari tabel di atas, kita dapat melihat bahwa flow meter Coriolis merupakan pilihan populer untuk transfer minyak mentah karena akurasinya yang tinggi dan pengukuran laju aliran massa yang langsung. Flow meter ini juga mampu mengukur parameter lain seperti densitas dan suhu, yang dapat digunakan untuk menghitung sifat-sifat minyak mentah lainnya seperti volume dan kandungan energi.

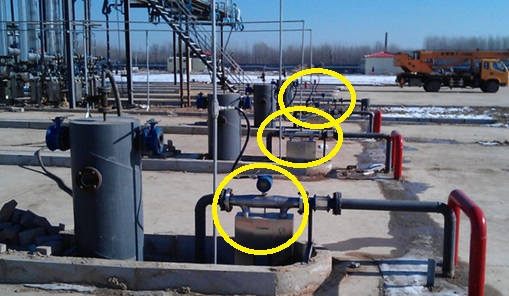

Pengukur aliran Coriolis untuk transfer tahanan
Di samping memilih sistem pengukuran aliran yang tepat, pemindahan tahanan minyak mentah juga biasanya melibatkan penggunaan sistem pengambilan sampel, sistem pengukur tangki, dan perangkat pengukuran dan pemantauan lainnya untuk memastikan pengukuran akurat terhadap kuantitas dan kualitas minyak mentah yang dipindahkan, ini adalah pengukuran aliran untuk tujuan fiskal. Secara keseluruhan, pemindahan hak asuh minyak mentah memerlukan sistem pengukuran aliran yang akurat dan dapat diandalkan serta pemantauan cermat terhadap kualitas dan kuantitas minyak mentah yang dipindahkan untuk memastikan pemindahan kepemilikan yang adil dan merata.

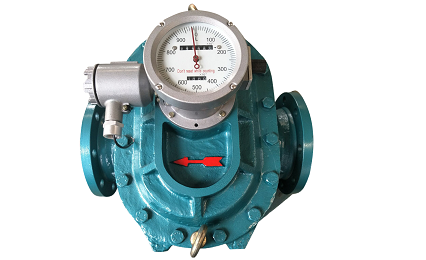

Pengukur aliran perpindahan positif (PD) untuk pengukuran minyak mentah
Pengukur aliran perpindahan positif (PD) banyak digunakan untuk pengukuran aliran minyak mentah dalam pipa, tangki penyimpanan, dan aplikasi transfer tahanan. Pengukur ini beroperasi dengan menangkap volume minyak mentah yang tetap dalam ruang berputar atau resiprokal, menghasilkan sinyal yang berbanding lurus dengan laju aliran volumetrik aktual. Pengukur PD sangat cocok untuk minyak mentah dengan viskositas tinggi dan tetap akurat bahkan pada laju aliran rendah atau berfluktuasi.
Keuntungan dari flow meter PD:
Akurasi tinggi, biasanya ±0,5% dari laju aliran Performa yang andal pada kondisi aliran rendah dan bervariasi Efektif untuk minyak mentah kental dan berat Pengukuran volumetrik langsung tanpa kompensasi kepadatan Prinsip mekanis sederhana, mudah dirawat, pilihan dengan pemancar, seperti memiliki keluaran 4-20mA, pulsa atau Modbus.
Kekurangan flow meter PD:
Bagian yang bergerak memerlukan perawatan rutin Sensitif terhadap partikel padat dalam minyak mentah Penurunan tekanan lebih tinggi dibandingkan dengan flow meter lainnya Tidak optimal untuk jaringan pipa yang sangat besar, ukuran maksimal meter aliran minyak adalah 12 inci.
Singkatnya, pengukur aliran PD tetap menjadi solusi tepercaya untuk pengukuran minyak mentah yang presisi di seluruh dunia karena opsi pengukur aliran mekanis dan biaya rendahnya.
