Kami adalah distributor untuk Pabrik Instrumen Xudong untuk pengukur tekanan industri. Pabrik Instrumen XuDong didirikan pada tahun 1985 dan merupakan produsen pengukur tekanan Tiongkok yang mencapai status pelopor di...
Transduser Tekanan Kapasitif Digital.
Akurasi tinggi 0,1%, 0,2%.
Dp, tekanan absolut, tekanan pengukur.
Rentang: 0-20 Mpa (2900 PSI).
Pemancar diafragma flensa.
Untuk tekanan, level atau DP;
Pemancar digital dengan layar LCD;
HART, 4-20mA atau MOUBUS;
Diafragma jarak jauh untuk cairan korosif atau kental.
Pemancar DP atau Pemancar Tekanan.
316L,HC, Tan, Diafragma Monel.
Biaya tekanan piezoresistif rendah;
Transduser tekanan tinggi maks 10000 PSI;
Disetujui ATEX
Sensor tekanan kapasitif atau sensor tekanan diferensial 3351; Akurasi: ± 0,1%; 0-40Mpa;
Sensor tekanan berbiaya rendah.
Sensor piezoresistif.
Desain kompak.
Sensor tekanan dengan 4-20mA.
Untuk pengukur, tekanan absolut atau negatif.
Sensor silikon monokristalin;
Transduser tekanan diferensial;
Akurasi tinggi: 0,075%, 0,1%;
Jangkauan: 0-5800 PSI;
Perlindungan Masuknya: IP67;
Sensor Resonansi Silikon Kristal Sinyal.
Akurasi tinggi: 0,075%, 0,1%.
Tekanan absolut dan tekanan pengukur.

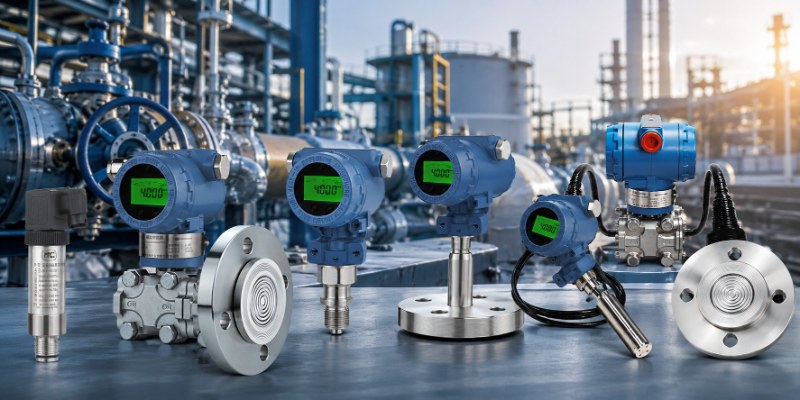

Pemancar Tekanan dan Pengukur Tekanan: Teknologi, Pemilihan, dan Aplikasi
Transmiter tekanan mendeteksi gaya per satuan luas pada diafragma. Alat ini mengubah gaya tersebut menjadi sinyal, yang paling sering berupa arus loop 4-20mA.
Silver Automation Instruments membangun jalur sinyal tersebut berdasarkan empat teknologi sensor, bukan hanya satu, sehingga kelas akurasi dan margin kelebihan beban disesuaikan dengan proses, alih-alih setiap aplikasi menggunakan desain yang sama.
Elemen piezoresistif silikon, silikon monokristalin, kapasitif logam, dan kapasitif keramik mencakup tekanan pengukur, tekanan absolut, tekanan diferensial, dan tekanan pengukur tertutup di seluruh keluarga pemancar 4-20mA, HART, dan Modbus RS485 yang sama. Pengukur tabung Bourdon dan pengukur pemancar resistansi dari pabrik yang sama membawa sisi mekanis dari lini produk yang sama, untuk panel yang membutuhkan tampilan jarum penunjuk daripada sinyal loop.
Di dalam wadah, elemen sensor melentur di bawah tekanan proses, dan sirkuit terpadu mengubah lenturan itu menjadi arus loop. Pada platform SH308 Silver, hal yang sama Loop 4-20mA dapat membawa HART digital overlay di atas sinyal analog, atau pemancar dapat beroperasi dengan cara lain. Modbus RS485 , secara otomatis melaporkan arus alarm diagnostik jika sensor itu sendiri mengalami kegagalan.

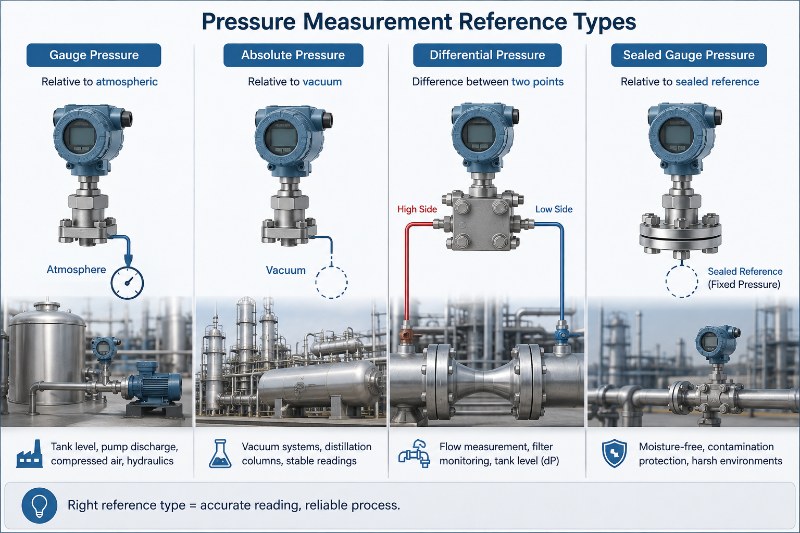

Transmiter tekanan mengukur sinyal dengan cara yang berbeda, dan memilih jenis referensi yang tepat sama pentingnya dengan memilih rentang yang tepat. Tekanan gauge membaca relatif terhadap tekanan atmosfer pada titik pengukuran. Ini adalah jenis yang paling umum dalam sistem industri: level tangki, debit pompa, saluran udara terkompresi, sirkuit hidrolik. Transmiter gauge melaporkan nol ketika terbuka ke atmosfer, sehingga perubahan tekanan ambien tidak muncul dalam output.
Tekanan absolut diukur relatif terhadap ruang hampa sempurna, bukan atmosfer. Hal ini penting dalam sistem vakum, kolom distilasi, dan proses apa pun di mana pergeseran atmosfer dapat mengganggu pembacaan. Transmiter absolut menggunakan ruang referensi tertutup, sehingga perubahan tekanan barometrik akibat cuaca atau ketinggian tidak pernah memengaruhi pengukuran.
Tekanan diferensial mengukur perbedaan antara dua titik tekanan yang terpisah, bukan satu titik terhadap referensi tetap. Ini adalah metode standar untuk pengukuran aliran melalui pelat orifice dan tabung venturi, untuk pemantauan filter dan saringan, dan untuk pengukuran ketinggian tangki menggunakan pemancar dP. Dua koneksi proses, sisi tekanan tinggi dan sisi tekanan rendah, langsung terhubung ke sensor.
Tekanan pengukur tertutup adalah varian yang perlu diketahui: alih-alih membuang udara ke atmosfer, sisi referensi disegel pada tekanan tetap, biasanya satu atmosfer di permukaan laut. Ini memberikan pembacaan ala pengukur dalam aplikasi di mana port referensi yang berventilasi akan berisiko masuknya kelembapan atau kontaminasi.
Memilih di antara jenis referensi ini dilakukan sebelum memilih rentang atau sinyal keluaran. Untuk penjelasan lengkap beserta panduan pemilihan, lihat tekanan pengukur versus tekanan absolut Dan berbagai jenis tekanan yang lebih luas .
Silverinstruments menawarkan berbagai jenis sensor tekanan elektronik atau pengukur tekanan yang memiliki antarmuka listrik yang sama tetapi berperilaku berbeda di bawah lonjakan tekanan, tekanan statis, dan media korosif. Tabel di bawah ini menggunakan spesifikasi yang dipublikasikan untuk setiap seri, bukan angka umum industri.
| Jenis sensor | Ketepatan | Kapasitas beban berlebih | Jangkauan | Paling cocok |
| Silikon piezoresistif (SH308) | 0,1%, 0,2%, 0,5% | 150% dari rentang | 0 hingga 7 kPa hingga 70 MPa | Layanan umum untuk cairan, gas, dan uap. |
| Silikon monokristalin (SH308-M) | 0,075%, 0,1% | Hingga 50 MPa pada rentang 40 MPa | 0 hingga 1 kPa sampai 40 MPa, rasio rentang hingga 100:1 | Proses dengan lonjakan tekanan atau rentang pengaturan yang lebar. |
| Kapasitif logam (SHGP / SHDP) | 0,1%, 0,2%, 0,5% FSO | Tekanan statis yang diizinkan hingga 32 MPa | 0 hingga 1,6 kPa hingga 20 MPa | Diferensial, ukuran, dan absolut dalam satu platform. |
| Kapasitif keramik (diafragma rata) | 0,075%, 0,1% | 500% dari rentang penuh | 0 hingga 2,5 kPa hingga 7 MPa | Media korosif atau kristalisasi yang membutuhkan permukaan rata. |
| Tabung Bourdon (mekanis) | 1,6%, 2,5% | Stabil 75% dari skala penuh | 0,06 MPa hingga 100 MPa | Indikasi lokal, tidak memerlukan keluaran sinyal. |
Jenis pembacaan, pengukur, absolut atau pengukur tertutup, ditetapkan sebelum teknologi sensor. Dua panduan Silver menjelaskan urutan tersebut: Memilih alat pengukur tekanan dengan membaca jenisnya terlebih dahulu, dan Pilihan pengukur dalam urutan yang benar . Keduanya tidak membiarkan kelas akurasi menentukan keputusan yang seharusnya hanya disempurnakan.
Seri piezoresistif silikon SH308 mencakup rentang menengah untuk penggunaan umum, dari 0 hingga 7 kPa hingga 70 MPa dengan akurasi 0,1%, 0,2% atau 0,5%, waktu respons 0,25 detik, dan kapasitas beban berlebih 150%. Ini adalah pilihan standar untuk layanan cairan, gas, dan uap yang tidak memerlukan margin tekanan berlebih yang lebih besar seperti pada seri silikon monokristalin.
Rasio rentang, yaitu rentang antara tekanan minimum dan maksimum yang dapat dikalibrasi oleh suatu sensor, adalah angka yang Pemilihan model pengukur industri Sensor ini aktif ketika suatu proses mengalami lonjakan jauh di atas titik operasi normalnya. Seri silikon monokristalin SH308-M mencapai rasio rentang 100:1 dan beban berlebih 50 MPa pada rentang 40 MPa, yang dirancang khusus untuk lonjakan semacam itu.
Tekanan statis mengatur ulang titik nol pada sel kapasitif secara berbeda dibandingkan pada sel piezoresistif, efek ini tercermin melalui peringkat tekanan statis SHGP dan SHDP, hingga 32 MPa tergantung pada rentangnya.
Sensor kapasitif keramik menggunakan diafragma keramik alumina yang rata dan mencapai ketahanan beban berlebih 500%, dengan pergeseran suhu serendah 0,01% FS per 10 derajat Celcius, angka pergeseran paling ketat di seluruh rentang. Permukaan rata tersebut dirancang untuk gas atau cairan korosif di mana diafragma yang cekung akan tersumbat atau mengkristal, bukan hanya mengalami korosi.
Terkait:

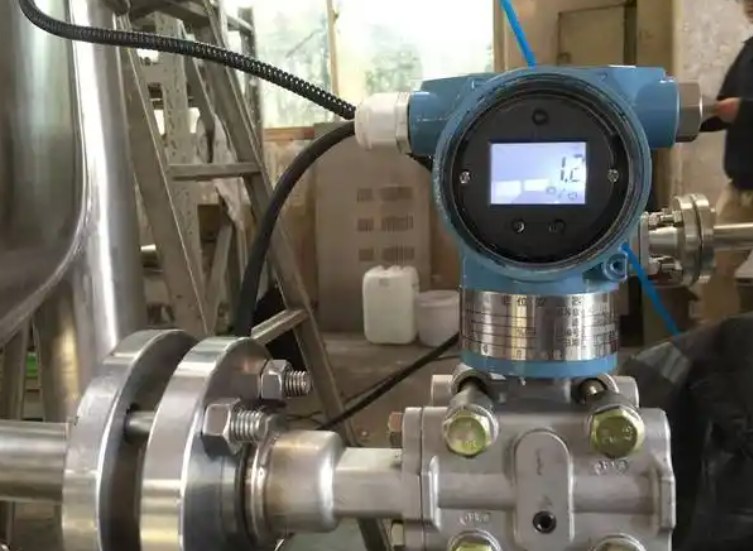

Transmiter yang dipasang langsung akan cepat gagal ketika mediumnya panas, kental, korosif, atau rentan mengkristal pada diafragma. Segel diafragma mengisolasi sensor dari fluida proses, dan mencocokkan fluida pengisi dan material segel dengan proses, bukan hanya dengan ukuran flensa, adalah pertimbangan inti di baliknya. Memilih segel diafragma kasus per kasus.
Suhu tinggi, kontak korosif langsung, dan penumpukan kristalisasi adalah Tiga kondisi yang memerlukan segel Sebagian besar, dan masing-masing membutuhkan rentang cairan pengisi yang berbeda. Segel diafragma jarak jauh Silverinstruments memperluas rentang kerja dari minus 40 hingga 315 derajat Celcius: oli silikon normal mencakup minus 20 hingga 120 derajat Celcius, oli silikon suhu tinggi mencakup 15 hingga 315 derajat Celcius, dan oli fluorokarbon mencakup minus 45 hingga 205 derajat Celcius. Akurasi tetap pada 0,2% atau 0,5% dengan kapasitas beban berlebih 150% bahkan dengan kapiler terpasang.
Silikon Segel kapiler berisi minyak menjaga agar badan pemancar tidak terkena saluran panas atau korosif sementara kapiler membawa sinyal tekanan kembali ke sana. Di tempat ruang flensa habis, sebuah pemancar gaya pensil menetes langsung ke nosel berdiameter kecil, bukan ke fitting flensa.
Lumpur abrasif akan menumpuk di diafragma yang cekung alih-alih menyebabkan korosi, itulah sebabnya pemancar layanan lumpur menggunakan logika permukaan rata yang sama seperti pemancar layanan korosif, hanya untuk mode kegagalan yang berbeda.

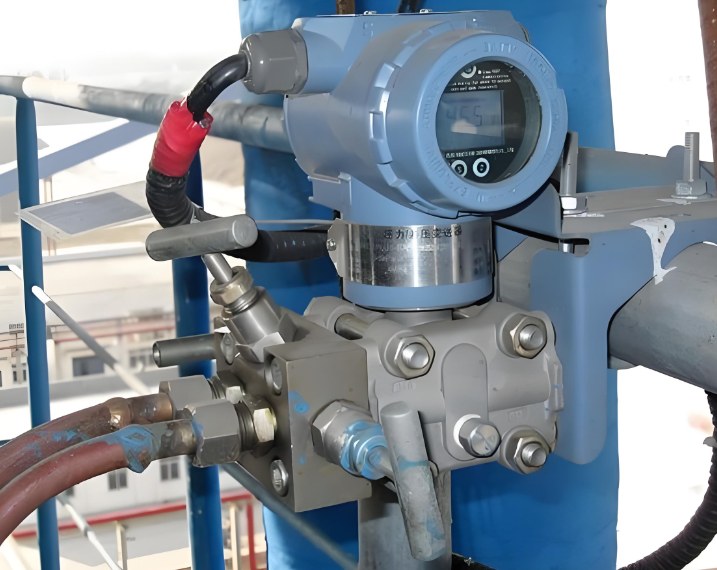

Perbedaan tekanan adalah selisih antara dua titik tekanan.
Satu pemancar dapat menggunakan perbedaan tersebut untuk mengukur aliran melalui lubang, beban filter, level tangki, atau tekanan kubah tanpa instrumen kedua di dekatnya. Pemancar diafragma flensa, tersedia rata atau memanjang, dipasang langsung atau samping, mencakup 6 kPa hingga 20 MPa dengan akurasi 0,2% atau 0,5% dan mencapai suhu 315 derajat Celcius bila dilengkapi dengan segel jarak jauh.

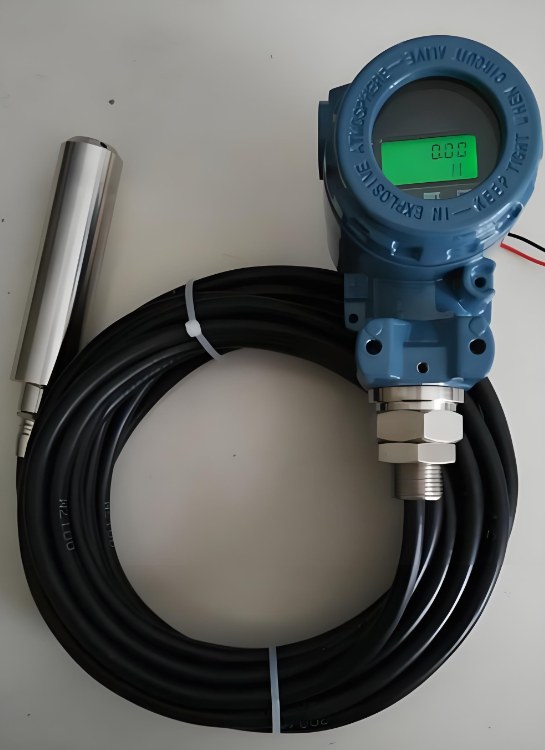

Jika diterapkan pada kolom cairan, hubungan yang sama menjadi Pengukuran level hidrostatik , dikalibrasi dalam meter air dan bukan kPa secara langsung, dalam rentang 0,5 hingga 200 meter, dengan densitas cairan yang mengubah kalibrasi dan bukan sensornya.
Layanan oksigen mempersempit daftar material lebih lanjut: sebuah pemancar DP oksigen Penggunaan terbatas pada pengisian oli fluorin dan segel karet fluorin, dijaga di bawah 6 MPa dan 60 derajat Celcius, untuk menghindari risiko kebakaran pada bagian yang bersentuhan dengan cairan. Tekanan kubah pada unit BTF beroperasi pada besaran yang lebih rendah daripada sebagian besar aplikasi aliran, yang merupakan alasan mengapa Pemantauan tekanan kubah BTF dibangun di sekitar.
Terkait:
Tidak setiap panel membutuhkan loop 4-20mA. Pengukur tabung Bourdon membaca tekanan hanya melalui penghubung mekanis, dengan akurasi 1,6% atau 2,5% tergantung pada ukuran dial, pada rentang dari 0,06 MPa hingga 100 MPa pada saluran baja tahan karat.
Jika pembacaan lokal masih perlu mencapai ruang kontrol tanpa pemancar lengkap, pengukur pemancar resistansi menggabungkan dial tabung Bourdon dengan elemen resistansi kawat geser bawaan, dengan akurasi 1,6% pada rentang 0,1 hingga 60 MPa. Pengukur kontak listrik aksi cepat menambahkan dua kontak sakelar ke dial yang sama untuk tugas alarm atau kontrol dasar, dengan rating 380V AC atau 220V DC pada 1 amp.
A Pengukur pola keselamatan yang dibangun dengan dinding penyekat yang kokoh Memisahkan jarum penunjuk dari tabung, sehingga tabung yang pecah akan mengeluarkan gas ke belakang alih-alih meniup jendela ke arah operator. Interval inspeksi enam bulan, pengisian ulang gliserin, dan pemeriksaan nol berkala adalah hal-hal yang berulang di baliknya. pemeliharaan pengukur yang menjaga keakuratan alat ukur mekanis selama bertahun-tahun penggunaan.
Transmiter tekanan/pengukur tekanan dikonfigurasi ulang berdasarkan material yang bersentuhan dengan cairan, jenis diafragma, dan koneksi proses untuk setiap industri di bawah ini, alih-alih dijual sebagai lini produk terpisah.
Media tipikal dalam kategori ini meliputi uap superpanas, uap jenuh, minyak bakar, diesel, minyak berat, dan minyak hidrolik, yang masing-masing ditangani dengan sensor dan material yang dibasahi yang sesuai dengan suhu dan viskositasnya, bukan dengan satu pemancar generik yang berlaku untuk semuanya.

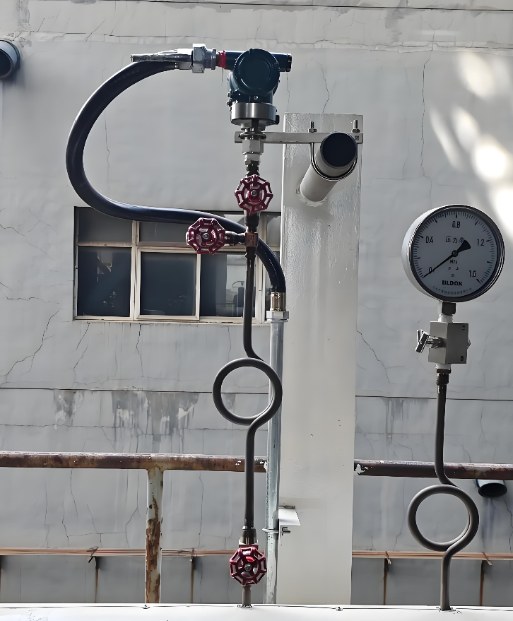

Ini mencakup kasus-kasus seperti layanan uap yang menambahkan kondensat ke dalam persamaan: sebuah pemancar tekanan uap Membutuhkan selang siphon di depan sensor agar diafragma tidak pernah terpapar suhu uap panas secara langsung.
Kami menyediakan pemancar tekanan untuk mengukur semua jenis air dan cairan umum, termasuk air limbah, air laut, air murni, air RO, dan bubur. Material yang bersentuhan dengan cairan disesuaikan dengan jenis cairan, bukan nama aplikasinya, sehingga air yang korosif atau abrasif tetap mendapatkan diafragma yang tahan lama.
Sebagai contoh: Stasiun penguat sinyal beroperasi sensor tekanan air di sisi pembuangan, sementara Pengukur tekanan air panas menambahkan loop sifon sendiri untuk mencegah air mendidih mengenai tabung Bourdon atau diafragma.
Sensor tekanan cairan Dan sensor tekanan fluida untuk cairan proses umum yang ukurannya ditentukan berdasarkan material yang dibasahi, bukan berdasarkan nama aplikasinya.

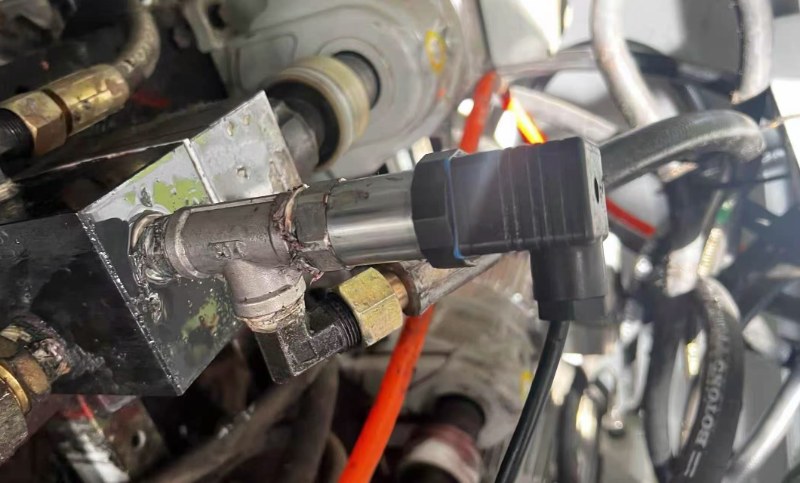

Kami menyediakan pemancar tekanan untuk semua jenis gas, termasuk gas korosif seperti klorin, serta gas umum seperti udara terkompresi, nitrogen, biogas, propana, LPG, argon, dan CO2. Jangkauan pengukurannya mulai dari tekanan tinggi 200 bar atau 300 bar hingga tekanan rendah 1 kPa atau 2 kPa, dengan tekanan gauge, absolut, dan diferensial yang dapat diukur.
Sebagai contoh: Aturan layanan hidrogen secara langsung melarang penggunaan bahan-bahan tertentu yang bersentuhan dengan cairan: a pemancar tekanan gas hidrogen H2 Membutuhkan paduan diafragma yang tahan terhadap kerapuhan hidrogen, bukan hanya terhadap gas itu sendiri.
Silver Automation Instruments memasok pemancar dan pengukur tekanan untuk media kimia asam dan korosif, termasuk asam klorida, asam sulfat, asam nitrat, natrium hidroksida, dan cairan proses serupa. Bagian yang bersentuhan dengan media disesuaikan dengan media tersebut, bukan dibiarkan sebagai standar 316L, sehingga diafragma tahan terhadap kontak kimia yang berkelanjutan dan tidak cepat rusak.
Misalnya: Pengukur tekanan klorin Dan Pengukur tekanan natrium hipoklorit Keduanya membutuhkan material diafragma yang dinilai tahan terhadap oksidasi dan korosi, yang mengesampingkan standar 316L dalam kontak terus menerus. Sistem cat dan pelapis membawa beban padatan dan viskositas daripada korosi, dan pemancar tekanan untuk sistem cat dipilih berdasarkan kemudahan pembersihan dan juga akurasi.
Pengukuran kadar gula darah cair Dan Pemancar tekanan stearin sawit RBD Keduanya melacak produk makanan kental dan sensitif terhadap suhu di mana diafragma harus tetap bersih antar batch, bukan hanya akurat dalam satu batch.
Transduser tekanan dengan kelas akurasi yang tepat pun masih dapat mengalami penyimpangan jika kabel, pemasangan, atau kalibrasinya salah. Transmiter SH308 dipasang pada pipa 2 inci dengan braket baut U atau langsung di dinding, dan menjaga agar kabel sinyal setidaknya berjarak 15 sentimeter dari saluran listrik paralel adalah hal yang penting. Pemasangan dan pengkabelan SH308 Periksa hal-hal yang perlu dilakukan sebelum menyalakan perangkat.
Pengaturan zero dan full span pada SH308 dilakukan melalui tiga tombol bawaan di bagian atas housing, tanpa perlu mencabut transmitter dari saluran, langkah-langkahnya sama seperti yang dijelaskan di Kalibrasi SH308 Polaritas kabel, resistansi loop, dan orientasi pemasangan saling berinteraksi lebih dari yang diperhitungkan oleh sebagian besar instalasi, itulah sebabnya Referensi instalasi yang lebih lengkap memperlakukannya sebagai satu prosedur, bukan tiga langkah terpisah.
Modbus dan HART mengubah pemancar menjadi sumber data, bukan hanya nilai loop, sebuah pergeseran menuju... Pemantauan ala Kimia 4.0 Hal itu terjadi di seluruh lantai pabrik, beralih dari panel analog ke sistem jaringan.
Pascal adalah satuan dasar SI, meskipun bar, psi, kgf/cm2, dan mmHg masih mendominasi berbagai wilayah dan industri dalam praktiknya, suatu rentang yang dibahas dalam Satuan tekanan dalam bidang teknik Konversi antar keduanya lebih cepat dengan konverter satuan tekanan daripada menggunakan tabel pencarian.
Kirimkan kondisi proses dan Silver Automation Instruments akan mengkonfirmasi model dalam satu hari kerja. Detail penting yang perlu disertakan:
