Jenis-jenis Pengukur Aliran Uap


Belakangan ini, penggunaan alat pengukur aliran uap telah meningkat secara signifikan karena kemampuannya meningkatkan keluaran energi. Namun, jenis flow meter yang akan digunakan sangat penting untuk memahami keakuratannya bagi pabrik Anda, sesuai dengan spesifikasi dan penggunaannya. Pemilihan flow meter uap didasarkan pada aplikasi, anggaran, dan sebagainya.

Pengukur Aliran Tekanan Diferensial untuk pengukuran aliran uap

Differential Pressure Flow Meter for vapor flow measurement

Jenis flow meter DP ini bekerja dengan memanfaatkan pipa tempat uap mengalir. Penurunan tekanan terjadi di dalam pipa dengan pemasangan resistansi yang disiapkan secara artifisial. Proses ini berulang, yaitu tekanan aliran meningkat lalu turun lebih lanjut secara terus-menerus. Perhitungan aliran uap menggunakan tekanan diferensial.

Penurunan tekanan yang disebabkan oleh resistansi setara dengan kuadrat laju aliran. Proses pemipaan impuls diterapkan untuk mengalirkan aliran tekanan naik dan turun. Akhirnya, laju aliran ditentukan oleh pemancar dengan menghitung selisih aliran kedua aliran tekanan tersebut. Kita sering menggunakan pengukur aliran orifice plate, pengukur aliran V-cone, dan pengukur aliran seimbang untuk mengukur laju aliran massa uap. Pengukur aliran uap membutuhkan pemancar tekanan diferensial, RTD, pemancar tekanan, dan komputer aliran untuk melakukan pengukuran uap.

Keuntungan:

  • Penurunan tekanan rendah tetap pada tanda konstan selama operasi
  • Kemampuan untuk bekerja pada rentang suhu dan tekanan yang luas
  • Dapat dengan mudah beradaptasi untuk bekerja pada berbagai aliran gas dan cairan
  • Instalasi, pembacaan, dan pemeliharaan relatif mudah
  • Kemampuan untuk membersihkan dirinya sendiri

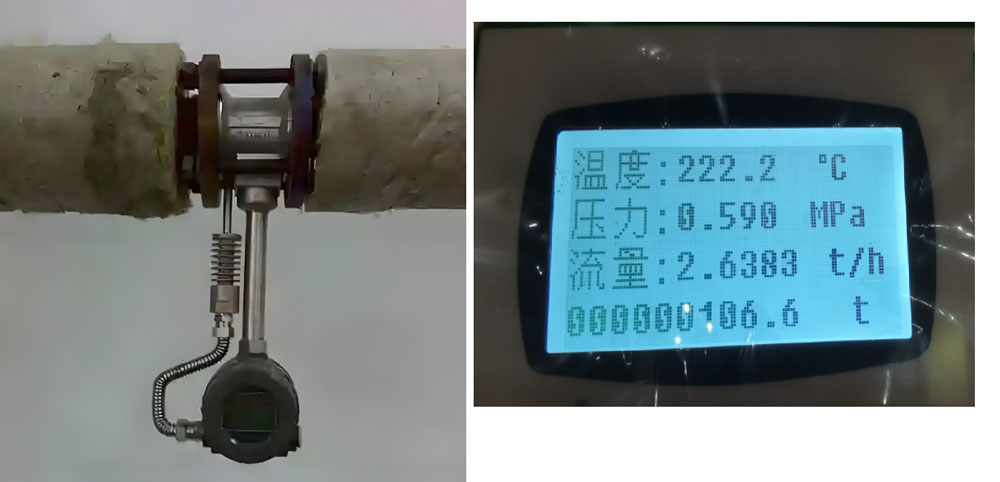

Vortex Shedding Flow Meter untuk mengukur uap.

Vortex Shedding Flow Meter to measure steam


Pengukur aliran vortex ini bekerja berdasarkan prinsip menciptakan arus melingkar vortex dengan cara memecah aliran dengan melewatkannya melalui suatu hambatan atau penghalang. Frekuensi pemecahan aliran menentukan laju dan kecepatan aliran yang bervariasi untuk berbagai fluida dan gas dengan laju aliran yang bervariasi. Aliran uap melalui penghalang menyebabkan terbentuknya pusaran vortex. Hal ini disebabkan oleh aliran uap yang berputar di sekitar strut dalam gerakan melingkar. Pusaran ini diidentifikasi, diukur, dan didemonstrasikan oleh pengukur aliran.

Arah, aliran, dan kecepatan uap dipengaruhi oleh aliran yang melewati penghalang dan pembentukan arus melingkar. Gesekan dari penghalang menyebabkan uap terdekat melambat. Sebaliknya, uap terjauh dipaksa untuk berakselerasi dan melewati ruang sempit di antara pipa dan penyangga. Ketika aliran yang jauh ini melewati ruang sempit, ia mencoba menyebar ke seluruh wilayah yang menyebabkan gerakan melingkar dan pembentukan pusaran yang berputar. Variasi pola pusaran dan laju pelepasannya dideteksi dan dipantau oleh perangkat ultrasonik elektronik berbasis serat optik. Perangkat ini pada akhirnya mengubah pulsa dan sinyal menjadi data yang dapat dibaca oleh manusia.

Keuntungan:

  • Hambatan pada aliran uap minimal
  • Kemampuan untuk menyesuaikan diri dengan penurunan suhu dan tekanan yang lebar
  • Benar-benar terpasang tanpa ada bagian yang dapat digerakkan
  • Tahan terhadap kondisi suhu dan tekanan yang sangat tinggi
  • Pengukur aliran pusaran dengan koreksi suhu dan tekanan integral untuk mengukur aliran massa

  • Laju aliran uap: kg/jam, t/jam

Pengukur Aliran Area Variabel (Rotameter)

Meter ini dilengkapi pelampung yang terpasang di dalam tabung kaca silinder panjang. Laju aliran diukur dengan membiarkan uap melewati tabung dan mencatat kenaikan posisi pelampung. Pelampung ini dapat menstabilkan dirinya sendiri dengan berputar berkat bentuknya yang unik.

Keuntungan:

  • Tidak ada bahan bakar atau energi eksternal yang perlu disuplai karena alat ini mengukur laju aliran dengan menggunakan sifat fluida dan gravitasi.
  • Ekonomis
  • Mudah dipasang, dirawat, dan dioperasikan
  • Operasi bersifat otonom
