Dalam dunia pemrosesan industri dan manajemen energi,
pengukuran aliran gas yang akurat sangatlah penting. Saat menentukan atau mengoperasikan meteran aliran gas, Anda akan menemukan tiga satuan umum aliran volumetrik: m³/jam, Nm³/jam, dan Sm³/jam. Meskipun tampak serupa, ketiganya memiliki konsep yang berbeda secara fundamental. Kebingungan dalam hal ini dapat menyebabkan kesalahan signifikan dalam pengendalian proses, akuntansi biaya, dan kepatuhan keselamatan.
Jadi, apa bedanya, dan mengapa itu begitu penting?
Panduan ini akan menguraikan unit-unit ini dengan istilah sesederhana mungkin, menggunakan analogi yang jelas agar konsepnya lebih intuitif. Pada akhirnya, Anda akan memahami dengan tepat arti setiap unit dan kapan menggunakannya, memastikan Anda dapat memilih dan mengoperasikan instrumen aliran gas dengan percaya diri.
Masalah Fundamental: Mengapa Volume Gas Merupakan “Target yang Bergerak”
Sebelum kita mendefinisikan satuan, kita harus memahami prinsip dasar fisika:
volume gas bukanlah sifat yang tetap . Volume gas berubah drastis seiring perubahan suhu dan tekanan.

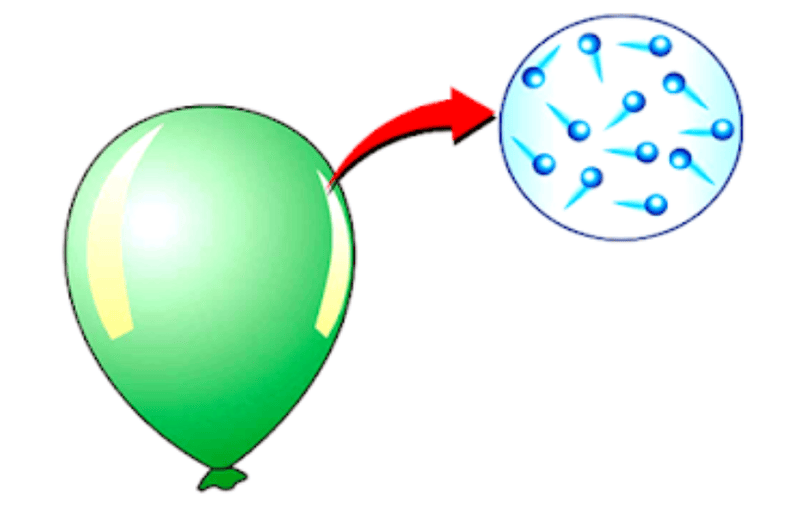

Bayangkan Anda memiliki balon pesta sederhana.
- Jika Anda membawa balon dari ruangan hangat ke luar ruangan dingin, balon akan menyusut.
- Jika Anda membawa balon dingin itu kembali ke ruangan hangat, balon itu akan mengembang.
- Jika Anda menekan balon (menambah tekanannya), volumenya akan berkurang.
Jumlah udara—jumlah molekul udara (yaitu, massa)—di dalam balon tidak pernah berubah. Namun, volumenya merupakan target yang terus berubah tergantung pada lingkungannya.
Gas yang mengalir melalui pipa industri berperilaku persis sama. Gas tersebut seringkali panas dan bertekanan. Hanya menyatakan volumenya tanpa menyebutkan suhu dan tekanannya adalah informasi yang tidak lengkap dan seringkali menyesatkan. Inilah masalah yang ingin dipecahkan oleh satuan standar.
Definisi Yang Jelas Dari Setiap Unit
Mari kita gunakan analogi balon untuk memahami masing-masing dari tiga unit aliran gas yang umum.

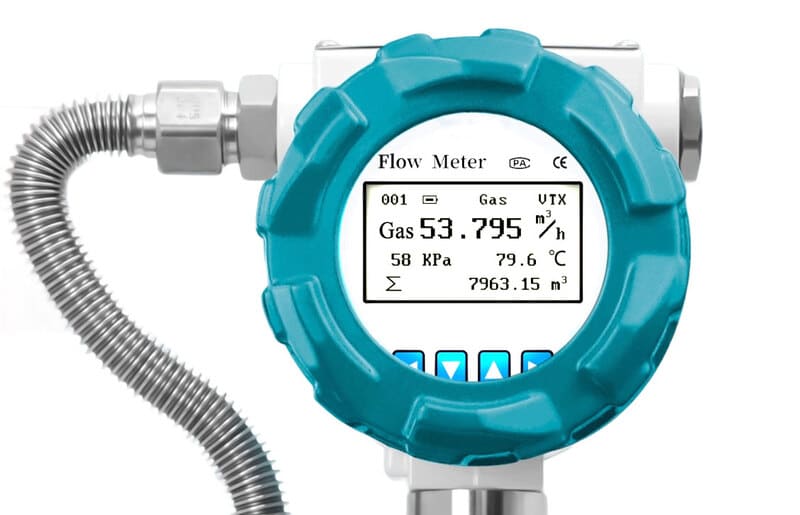

m³/h (Meter Kubik Aktual per Jam) – “Apa yang Anda Lihat”
- Definisi: m³/h, sering ditulis Am³/h (di mana "A" berarti "Aktual"), mewakili volume aktual gas yang melewati meter pada kondisi proses langsung . Ini adalah pengukuran langsung volume gas di dalam pipa pada saat itu juga, pada suhu dan tekanan operasi tertentu.
- Analogi Balon: m³ /jam seperti mengukur ukuran balon saat ini, di dalam pabrik bertekanan tinggi tempat balon tersebut digunakan. Ini adalah volume fisik nyata yang ditempati gas pada saat itu.
- Signifikansi dan Keterbatasan: Ini adalah pengukuran "apa yang Anda lihat adalah apa yang Anda dapatkan". Meskipun akurat menggambarkan volume di dalam pipa, pengukuran ini tidak berguna untuk membandingkan kuantitas gas. Misalnya, 100 m³/jam udara terkompresi pada tekanan 7 bar mengandung molekul udara (massa) delapan kali lebih banyak daripada 100 m³/jam udara pada tekanan atmosfer. Oleh karena itu, penggunaan m³/jam untuk perhitungan penagihan atau efisiensi tidak dapat diandalkan tanpa mencantumkan suhu dan tekanan langsung.
Nm³/h (Meter Kubik Normal per Jam) – “Standar Eropa”

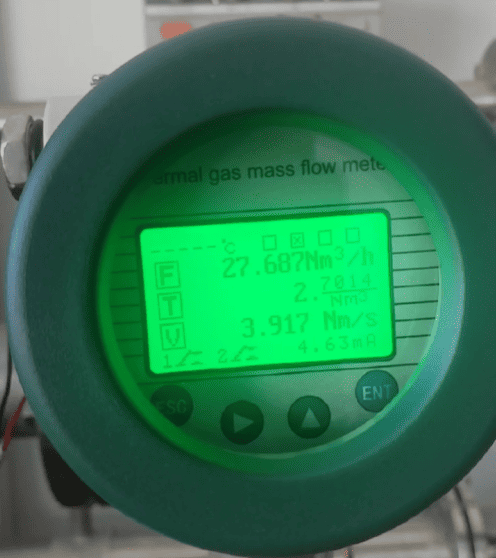

Pengukur aliran dengan Nm3/jam
- Definisi: Nm³/jam adalah singkatan dari Normal Cubic Meter per Hour. Ini bukan pengukuran volume aktual di dalam pipa; ini adalah pengukuran standar kuantitas (massa) gas. Ini menjawab pertanyaan: "Jika saya mengambil gas yang mengalir melalui pipa saya dan membawanya ke serangkaian kondisi 'Normal' yang disepakati secara universal, berapa volume yang akan ditempatinya?"
- " Kondisi Normal " ini didefinisikan secara internasional oleh standar seperti DIN 1343 dan ISO 2533 sebagai:
oSuhu: 20°C
Tekanan: 1,01325 bar absolut (1 atmosfer) - Analogi Balon: Nm³/jam ibarat mengambil balon panas bertekanan dari lantai pabrik, memasukkannya ke dalam ruang referensi khusus bersuhu 20°C dan tekanan permukaan laut standar, lalu mengukur ukurannya. Berapa pun ukurannya di pabrik, jika mengandung jumlah molekul udara yang sama, ukurannya di ruang standar yang dingin ini akan selalu sama.
- Signifikansi dan Nilai: Nm³/jam adalah ukuran massa gas, yang dinyatakan sebagai volume. Karena menggunakan garis dasar universal yang tetap, Nm³/jam memungkinkan perbandingan yang adil dan akurat. Nm³/jam merupakan satuan standar untuk sebagian besar pengukuran gas ilmiah dan industri di Eropa dan banyak belahan dunia lainnya.
Sm³/h (Meter Kubik Standar per Jam) – “Standar Amerika & Industri”
- Definisi : Sm³/h adalah singkatan dari Standard Cubic Meter per Hour. Secara konseptual, satuan ini sama persis dengan Nm³/h—satuan ini merupakan ukuran standar untuk kuantitas (massa) gas.
- Satu-satunya Perbedaan: Kondisi acuan yang digunakan untuk "Standar" berbeda dengan "Normal". Sayangnya, tidak ada definisi universal tunggal untuk "Kondisi Standar", tetapi salah satu yang paling umum, terutama di Amerika Serikat dan industri minyak dan gas, adalah:
oSuhu: 15,6°C (60°F) atau terkadang 15°C
Tekanan: 1,01325 bar absolut (1 atmosfer) - Analogi Balon: Sm³/jam seperti membawa balon Anda ke ruangan standar yang berbeda, yang suhunya lebih umum, misalnya 15,6°C. Karena ruangan ini lebih hangat daripada ruangan "Normal" 0°C, balon yang sama (dengan massa udara yang sama) akan sedikit mengembang. Oleh karena itu, sejumlah gas yang diukur sebesar 100 Sm³/jam memiliki massa yang sama dengan gas yang sama yang diukur sebesar sekitar 94,5 Nm³/jam.
- Signifikansi dan Nilai: Seperti Nm³/jam, Sm³/jam adalah satuan yang andal untuk penagihan, kontrol proses, dan perhitungan efisiensi. Poin pentingnya adalah selalu mengetahui basis suhu dan tekanan yang digunakan saat Anda melihat istilah "Standar".
Bagaimana Flow Meter Menangani Unit Ini
Memahami unit ini adalah kunci untuk memilih teknologi pengukur aliran yang tepat.

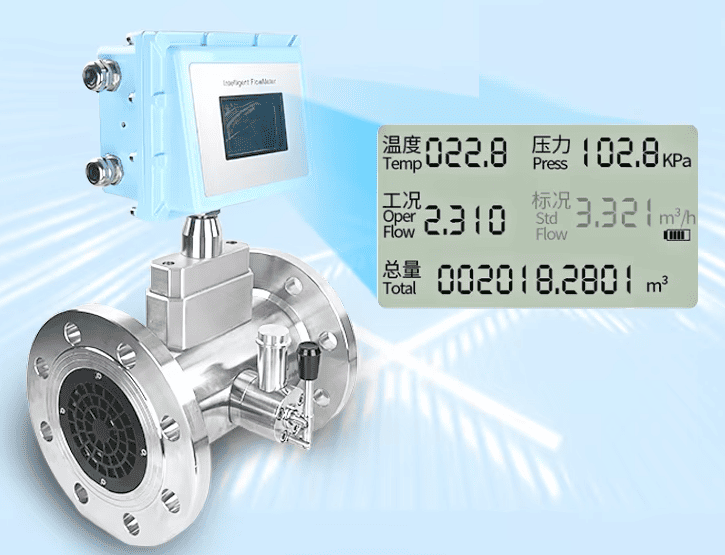

Pengukur aliran turbin gas dengan sensor suhu dan tekanan internal serta komputer aliran untuk menghitung Nm3/jam
- Meter Volumetrik (misalnya, Vortex, Turbin, Oval Gear, Rotameter): Instrumen ini secara inheren mengukur kecepatan atau volume aktual gas saat melewatinya, yaitu pembacaan m³/jam. Untuk menghasilkan pembacaan yang berguna dan terstandarisasi (Nm³/jam atau Sm³/jam), instrumen ini harus dipasangkan dengan pemancar tekanan dan suhu terpisah serta komputer aliran. Komputer aliran mengambil data langsung dari ketiga instrumen dan melakukan perhitungan berkelanjutan untuk mengonversi volume aktual ke volume standar. Meter aliran turbin gas dan vortex dari silverinstruments.com dilengkapi sensor suhu dan tekanan bawaan, beserta perangkat lunak terintegrasi untuk perhitungan laju aliran terstandarisasi secara real-time. Satu meter menyediakan beberapa parameter: aliran kerja, aliran terstandarisasi, suhu, dan tekanan.

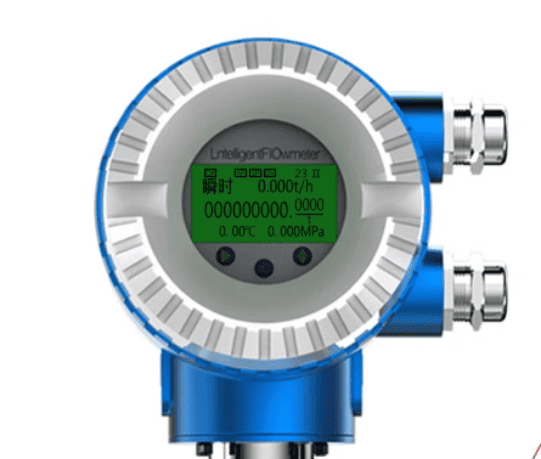

Pengukur aliran pusaran dengan pengukuran aliran massa uap
- Pengukur Aliran Massa (misalnya, Massa Termal, Coriolis): Instrumen ini merupakan solusi langsung untuk masalah ini. Alat ini mengukur laju aliran massa gas (misalnya, dalam kg/jam) secara langsung. Karena Nm³/jam dan Sm³/jam juga merupakan representasi massa, alat ini dapat menggunakan mikroprosesor bawaannya untuk secara akurat dan instan mengonversi pembacaan massa ke dalam satuan volumetrik standar yang diinginkan (Nm³/jam atau Sm³/jam) tanpa perlu kompensasi eksternal. Pengukur aliran vortex umumnya dilengkapi dengan kemampuan untuk menentukan aliran massa uap dengan mengukur suhu dan tekanan menggunakan kalkulator terintegrasi.
Tabel Perbandingan Cepat
|
Unit
|
Full Name
|
Reference Conditions
|
What it Measures
|
|
m³/h
|
Actual Cubic Meter per Hour
|
The live process temperature & pressure
|
The "hot/pressurized" volume in the pipe
|
|
Nm³/h
|
Normal Cubic Meter per Hour
|
0°C & 1 atm
|
Standardized quantity/mass (European std.)
|
|
Sm³/h
|
Standard Cubic Meter per Hour
|
15.6°C (60°F) & 1 atm (Common US std.)
|
Standardized quantity/mass (American std.)
|
Memahami perbedaan antara satuan aliran gas aktual dan standar sangat penting bagi setiap insinyur atau teknisi. Singkatnya:
- m³/h memberi tahu Anda seperti apa volume gas di dalam pipa Anda saat ini.
- Nm³/h dan Sm³/h memberi tahu Anda berapa banyak gas yang sebenarnya Anda miliki, memberikan dasar yang stabil untuk perbandingan dan perhitungan.
Untuk aplikasi apa pun yang melibatkan penagihan, kontrol pembakaran, atau pelaporan efisiensi, selalu andalkan satuan standar. Dengan memahami konsep-konsep ini, Anda dapat memilih meteran aliran gas yang tepat dengan lebih baik dan memastikan pengukuran Anda selalu akurat, sebanding, dan bermakna.
Cara Mengonversi m³/h ke Nm³/h atau Sm³/h
Gas bersifat kompresibel, sehingga volumenya sangat bergantung pada suhu dan tekanan. Ini berarti bahwa jumlah gas yang sama dapat memiliki pembacaan laju aliran volumetrik yang sangat berbeda jika diukur pada kondisi yang berbeda. Itulah sebabnya para insinyur sering membedakan antara meter kubik aktual per jam (m³/jam) dan meter kubik standar atau dinormalisasi per jam (Nm³/jam atau Sm³/jam).
Rumus Konversi
Rumus umum untuk mengubah aliran gas aktual ke kondisi standar didasarkan pada hukum gas ideal:
Di mana:
- QN = laju aliran pada kondisi standar atau normal (Nm³/jam atau Sm³/jam)
- QA = laju aliran aktual pada kondisi operasi (m³/jam)
- PA = tekanan absolut pada kondisi operasi (bar atau kPa)
- PN = tekanan absolut pada kondisi standar (misalnya, 1,01325 bar)
- TA = suhu absolut pada kondisi operasi (Kelvin)
- TN = suhu absolut pada kondisi standar (misalnya, 273,15 K untuk 0 °C)
Misalnya, jika gas mengalir pada 50 m³/jam pada 3 bar(g) dan 40 °C, Anda akan terlebih dahulu mengubah 3 bar(g) menjadi tekanan absolut (4 bar abs), lalu menerapkan rumus untuk menghitung Nm³/jam.
Perkiraan Sederhana
Dalam banyak kasus industri sehari-hari di mana akurasi yang tepat tidaklah penting, teknisi sering kali menerapkan jalan pintas yang kasar:
Metode ini mengabaikan suhu tetapi memberikan estimasi cepat. Misalnya, 10 m³/jam yang diukur pada tekanan 5 bar(g) dapat diperkirakan secara kasar sebagai 50 Nm³/jam.
Tabel Konversi Referensi Cepat
|
Actual Flow m³/h
|
Pressure (bar)
|
Approximate Nm³/h (m³/h × Pressure)
|
|
5
|
1
|
5
|
|
10
|
2
|
20
|
|
15
|
3
|
45
|
|
20
|
4
|
80
|
|
25
|
5
|
125
|
Tabel ini adalah panduan sederhana dan praktis untuk perhitungan cepat, cocok untuk pemeriksaan kasar tetapi tidak untuk penagihan atau transfer hak asuh.
Alat Konversi Online
Untuk hasil yang lebih presisi, para insinyur sering menggunakan kalkulator daring yang dapat memasukkan tekanan, suhu, dan laju aliran untuk mendapatkan Nm³/jam atau Sm³/jam secara instan. Salah satu opsi yang direkomendasikan adalah: https://airpack.nl/tools/capacity/nm3-hr-actual-m3-hr-conversion/
Alat ini banyak digunakan untuk konversi yang cepat dan akurat dalam aplikasi industri.
Singkatnya, metode hukum gas ideal memastikan konversi yang akurat dengan koreksi tekanan dan suhu, sementara metode perkalian yang disederhanakan (m³/jam × bar) menawarkan estimasi yang cepat. Untuk keperluan teknik, selalu gunakan rumus atau kalkulator daring tepercaya untuk memastikan akurasi.
