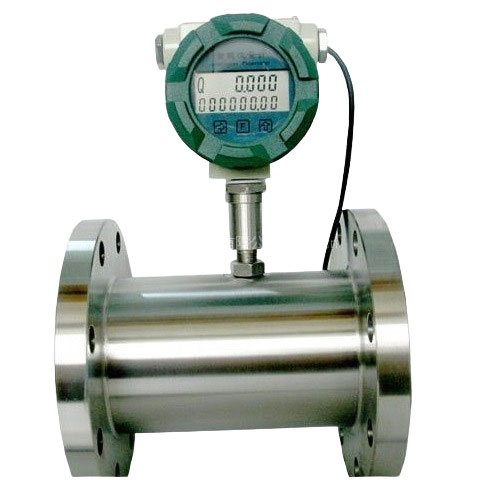

Pengukur Aliran Metil Klorida

Pengukur Aliran Metil Klorida

Related Products

  • Liquid mass flow meter - Coriolis flow meter

    Liquid mass flow meter - Coriolis flow meter

    Flow meter Coriolis secara luas dianggap sebagai meter aliran massa cair paling akurat dan berteknologi tinggi pada hari ini. Berlaku di berbagai tempat industri dan kota, theCorio ...

  • Pengukur aliran turbin inline

    Pengukur aliran turbin inline

    Inline turbine flow meter adalah alat ukur aliran presisi yang dapat digunakan untuk mengukur aliran dan total volume media. Inline turbine flow meter memiliki struktur yang kompak dan ringan, ...

Apa itu Metil Klorida?

Metil klorida (CH₃Cl), juga dikenal sebagai klorometana, adalah cairan tidak berwarna yang banyak digunakan sebagai zat pendingin dan pelarut.

Mengapa Mengukur Aliran Cairan Metil Klorida?

1. Kepatuhan terhadap Keselamatan: Metil klorida berbahaya. Kontrol aliran yang tepat mencegah kebocoran dan paparan.
2. Efisiensi Proses: Dosis yang tepat memastikan kualitas produk yang konsisten dalam reaksi kimia.
3. Penghematan Biaya: Meminimalkan limbah mengurangi biaya operasional.

Mengapa Menggunakan Pengukur Aliran Turbin Cair untuk Metil Klorida?

Pengukur aliran turbin cair ideal untuk mengukur metil klorida dalam keadaan cair.

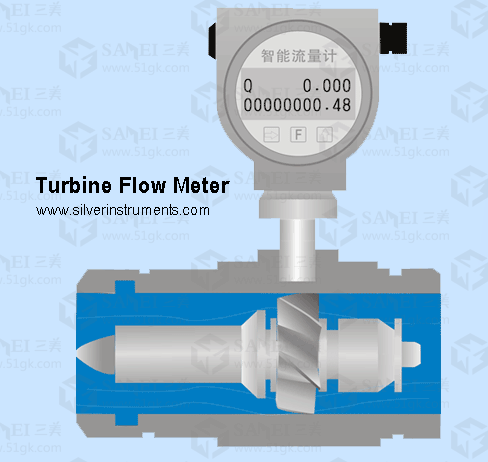

turbine flow meters working principle
- Sebuah rotor (turbin) berputar saat metil klorida cair mengalir melalui meteran.
- Kecepatan putaran sebanding dengan laju aliran.
- Sensor mendeteksi pergerakan turbin dan mengubahnya menjadi sinyal aliran.
- Pengukur aliran turbin cair dapat secara efektif mengukur metil klorida yang tidak korosif, viskositas rendah, dan murni karena sifat cairannya

Keunggulan Utama Pengukur Aliran Turbin Cair

Akurasi Tinggi: Mengukur laju aliran dengan Akurasi ±0,5% hingga ±1%.
Kisaran Aliran Lebar: Cocok untuk laju aliran rendah dan tinggi (misalnya, 0,1 LPM hingga 10.000 LPM).
Daya tahan: Sensor aliran baja tahan karat tahan terhadap korosi akibat metil klorida.
Murah: Biaya pengukuran aliran CH₃Cl rendah saat menggunakan pengukuran aliran teknologi TUF.

-Spesifikasi Teknis untuk Pengukur Aliran Turbin Metil Klorida:

Bahan: Bagian basah dari sensor aliran cairan: pengukur aliran baja tahan karat
Kisaran Suhu: -50°C hingga 150°C (-58°F hingga 302°F)
Peringkat Tekanan: Hingga 1000 psi (69 bar) Sinyal Output: 4-20 mA, pulsa, atau Modbus, RTU, RS485 Instalasi: Horizontal atau vertikal
Rasio putar: 1:10~ 1:20
Koneksi proses: flensa, wafer, ulir, tri-clamp

-Rentang aliran untuk sensor Aliran Turbin Metil Klorida:
Size (mm) Standard Flow (m3/h) Extended Flow (m3/h)
DN4 (1/8 inch) 0.04-0.25 0.04-0.24
DN6 (1/4 inch) 0.1-0.6 0.06-0.6
DN10 (3/8 inch) 0.2-1.2 0.15-1.5
DN15(1/2inch) 0.6-6 0.4-8
DN20 (3/4 inch) 0.8-8 0.45-9
DN25 (1 inch) 45667 0.5-10
DN32 (1-1/4inch) 1.5-15 0.8-15
DN40(1-1/2 inch) 45708 45677
DN50 (2 inch) 4-40 2-40
DN65 (2-1/2 inch) 7-70 4-70
DN80 (3 inch) 10-100 5-100
DN100 (4 inch) 20-200 10-200
DN125 (5 inch) 25-250 13-250
DN150 (6 inch) 30-300 15-300
DN200 (8 inch) 80-800 40-800

Manfaat Pengukur Aliran Turbin untuk Metil Klorida

1. Hemat Biaya: Biaya awal lebih rendah dibandingkan dengan meter aliran Coriolis .
2. Pemasangan Mudah: Desain kompak dan cocok dengan jaringan pipa yang ada.
3. Data Waktu Nyata: Pengukur aliran jenis tampilan digital memberikan laju aliran instan dan pembacaan volume total.

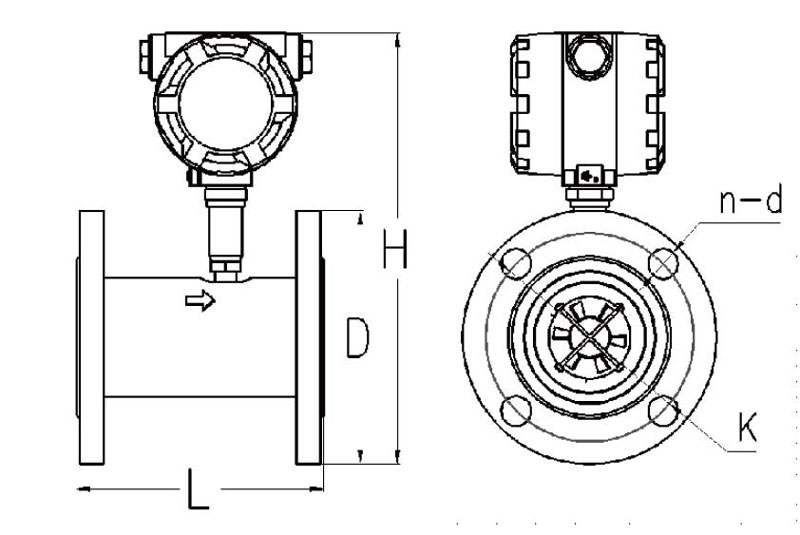

Dimensi meteran aliran metil klorida tipe turbin

Dimensions of turbine type Methyl Chloride flow meter
Diameter (mm) L (mm) D (mm) K (mm) H(mm) d (mm) n Press. Rate
Pulse Pulse with Ex 4-20mA with Ex Digital Display
15 75 95 65 175 180 180 245 14 4 2.5 Mpa
20 80 105 75 185 190 190 255 14 4
25 100 115 85 200 195 195 260 14 4
32 140 140 100 210 215 215 275 18 4
40 140 150 110 195 220 220 285 18 4
50 150 165 125 230 235 235 295 18 4
65 170 185 145 255 260 260 325 18 4 1.6 Mpa
80 200 200 160 260 265 265 330 18 8
100 220 220 180 285 285 285 350 18 8
125 250 250 210 310 315 315 380 18 8
150 300 285 240 345 345 345 410 22 8
200 360 340 295 395 400 400 465 22 12

Bagaimana cara memasang meteran aliran metil klorida dengan benar?

Posisi Pemasangan
Pengukur aliran turbin harus dipasang di tempat yang mematuhi persyaratan di bawah ini:
Perawatan mudah/Tidak ada getaran/Tidak ada antarmuka elektromagnetik/Jauh dari sumber panas/Arah aliran
(Semua alat ukur aliran turbin SILVER dirancang untuk mengukur aliran hanya dalam satu arah. Panah pada badan alat menunjukkan arahnya.)

Panjang yang Diperlukan untuk Lari Lurus
Perangkat pengubah aliran seperti siku, katup, dan peredam dapat memengaruhi akurasi. Lihat diagram 1 untuk pemasangan sistem pengukur aliran yang umum.
Typical Flow Meter System Installation

Pedoman yang direkomendasikan diberikan untuk meningkatkan akurasi dan memaksimalkan kinerja. Jarak yang diberikan di sini adalah persyaratan minimum; gandakan jarak tersebut untuk panjang pipa lurus yang diinginkan.
Hulu: sediakan panjang pipa lurus minimal 10 kali diameter internal pipa. Misalnya, dengan pipa 50 mm, pipa lurus sepanjang 500 mm harus berada tepat di hulu. Panjang pipa lurus hulu yang diinginkan adalah 1000 mm.

Hilir: sediakan panjang pipa lurus minimal 5 kali diameter internal pipa. Misalnya, dengan pipa 50 mm, harus ada pipa lurus sepanjang 250 mm di hulu. Panjang pipa lurus hulu yang diinginkan adalah 500 mm.

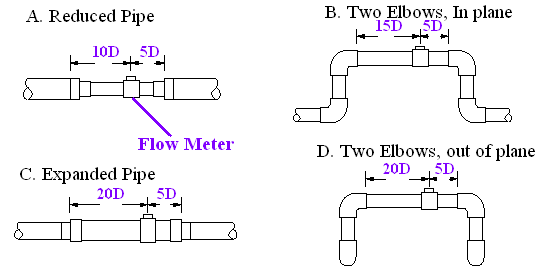

Lihat diagram 2 untuk persyaratan panjang pipa lurus bila ada perangkat pengubah.
Number of Pipe Diameter

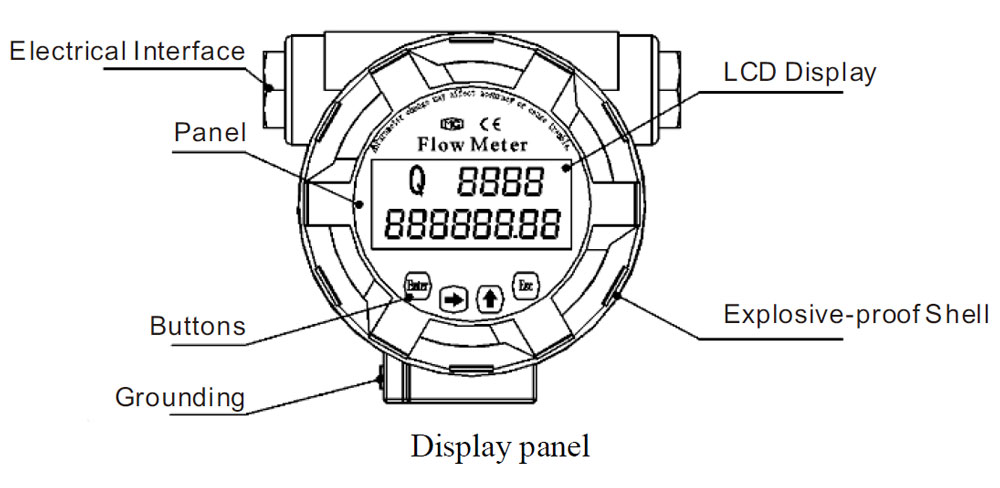

Bagaimana tampilan digital pengukur aliran turbin kami terlihat

silver instruments turbine flow meter digital display

Kesimpulan

Untuk pengukuran aliran metil klorida yang aman dan efisien, meteran aliran turbin cair menawarkan solusi yang andal dan hemat biaya. Akurasi, daya tahan, dan kemudahan penggunaannya yang tinggi menjadikannya pilihan ekonomis bagi industri yang menangani bahan kimia penting ini.
Butuh alat pengukur aliran metil klorida? Hubungi kami (SALES@SILVERINSTRUMENTS.COM) hari ini untuk mendapatkan saran dari ahlinya!
