Pengukur Aliran Gas CO2: Panduan Lengkap Pengukuran Aliran Karbon Dioksida (2025)

Pengukur aliran gas CO2 merupakan instrumen penting untuk pengukuran aliran karbon dioksida yang akurat di berbagai industri, mulai dari produksi minuman hingga manufaktur semikonduktor. Panduan komprehensif ini mencakup semua yang perlu Anda ketahui tentang pengukuran aliran CO2 , termasuk jenis pengukur, kriteria pemilihan, aplikasi, dan praktik terbaik pemasangan untuk mengoptimalkan pengendalian proses dan kepatuhan regulasi Anda.

Memahami Gas CO2 dan Mengapa Pengukuran Aliran yang Akurat Itu Penting

Karbon dioksida (CO2) merupakan komponen atmosfer Bumi yang esensial dan tersebar luas, dengan komposisi sekitar 0,04% (400 ppm) dari total volume. Sebagai gas yang tidak berwarna dan tidak berbau, CO2 memainkan peran penting dalam berbagai industri, mulai dari minuman berkarbonasi hingga proses kimia. Pemantauan dan pengukuran aliran gas CO2 yang efektif telah menjadi keharusan, tidak hanya untuk pertimbangan lingkungan karena statusnya sebagai gas rumah kaca, tetapi juga untuk mengoptimalkan proses industri yang bergantung pada penggunaannya.

Sifat Fisik Gas CO2 yang Mempengaruhi Pengukuran Aliran

Memahami karakteristik unik karbon dioksida sangat penting untuk pemilihan alat pengukur aliran CO2 yang akurat:

• Berat Molekul: 44,01 g/mol (lebih berat dari udara pada 28,97 g/mol)
• Kepadatan pada STP: 1,977 kg/m³ (sekitar 1,5 kali lebih padat daripada udara)
• Titik Didih: -78,5°C pada tekanan atmosfer (menyublim langsung menjadi es kering padat)
• Tekanan Kritis: 7,38 MPa (73,8 bar / 1.070 psi)
• Suhu Kritis: 31,1°C
• Rasio Panas Spesifik (k): 1,30
• Viskositas: 14,8 μPa·s pada 20°C

Sifat-sifat ini secara signifikan memengaruhi pemilihan, kalibrasi, dan akurasi meter aliran gas CO2 . Misalnya, kepadatan CO2 yang tinggi dibandingkan dengan udara berarti laju aliran volumetrik akan berbeda secara signifikan dari laju aliran massa, sehingga pemilihan meter yang tepat menjadi sangat penting.

Pengukur aliran gas CO2 memungkinkan pengukuran karbon dioksida yang tepat untuk pengoptimalan proses

Aplikasi Kritis yang Memerlukan Pengukuran Aliran CO2

Pengukur aliran CO2 penting dalam:

• Karbonasi Minuman: Dosis CO2 yang tepat untuk minuman ringan, bir, dan air soda (biasanya 0,5-4 volume CO2)
• Pengawetan Makanan : Kemasan atmosfer termodifikasi (MAP) memperpanjang umur simpan hingga 50-400%
• Pertanian Rumah Kaca: Pengayaan CO2 meningkatkan hasil panen sebesar 20-30%
• Pengelasan dan Fabrikasi Logam: Gas pelindung untuk proses pengelasan MIG/MAG
• Pengolahan Kimia: Perlindungan atmosfer inert dan kontrol pH
• Manufaktur Semikonduktor: CO2 dengan kemurnian sangat tinggi untuk pembersihan dan etsa
• Aplikasi Medis: Campuran gas pernapasan dan insuflasi laparoskopi
• Minyak dan Gas: Peningkatan perolehan minyak (EOR) dan ekstraksi CO2 superkritis
• Penangkapan dan Penyimpanan Karbon (CCS): Pemantauan penyerapan CO2 untuk inisiatif iklim

Jenis-jenis Pengukur Aliran Gas CO2: Perbandingan Teknologi

Memilih flow meter karbon dioksida yang tepat bergantung pada kebutuhan aplikasi Anda, termasuk kebutuhan akurasi, rentang aliran, kondisi tekanan dan suhu, serta anggaran. Berikut perbandingan komprehensif teknologi yang tersedia:

1. Pengukur Aliran Turbin Gas untuk Pengukuran CO2

Pengukur aliran turbin gas untuk CO2

↘ Pengukur Aliran Turbin Gas memanfaatkan prinsip dinamika fluida untuk mengukur aliran gas CO2. Gas melewati turbin, menyebabkannya berputar dengan kecepatan yang sebanding dengan laju aliran gas.

Spesifikasi Teknis:

• Akurasi: ±1,0% pembacaan (±0,5% untuk sistem terkalibrasi)
• Pengulangan: ±0,2%
• Rentang Aliran: Rasio penurunan 10:1 hingga 20:1
• Rentang Tekanan: Hingga 100 bar (1.450 psi)
• Kisaran Suhu: -25°C hingga +55°C
• Waktu Respons: <1 detik

Keuntungan untuk Aplikasi CO2:

• ✅ Akurasi luar biasa di rentang aliran yang lebar
• ✅ Penurunan tekanan rendah (biasanya <0,5 bar)
• ✅ Cocok untuk tabung CO2 bertekanan tinggi dan pengiriman massal
• ✅ Pengukuran volumetrik langsung
• ✅ Persyaratan perawatan minimal
• ✅ Opsi dengan kompensasi suhu dan tekanan


Aplikasi Ideal:

• Sistem karbonasi minuman
• Pengisian tabung CO2 bertekanan tinggi
• Transfer CO2 massal dan transfer tahanan
• Perlindungan inert pemrosesan kimia

Keterbatasan:

• ❌ Membutuhkan gas yang bersih dan tersaring (disarankan penyaringan >25 mikron)
• ❌ Sensitif terhadap getaran dan aliran berdenyut
• ❌ Bagian yang bergerak memerlukan pemeriksaan berkala
• ❌ dilumasi secara teratur dengan oli pelumas
• Berikut adalah video untuk memberi tahu Anda cara melakukan prosedur pelumasan.
•


2. Pengukur Aliran Massa Termal untuk CO2

Pengukur aliran massa termal untuk CO2

↘ Pengukur Aliran Massa Termal beroperasi berdasarkan prinsip perpindahan panas, mengukur perpindahan panas konvektif dari permukaan yang dipanaskan ke gas yang mengalir. Laju aliran berbanding lurus dengan perpindahan panas, memungkinkan pengukuran aliran massa yang akurat tanpa kompensasi tekanan dan suhu.

Spesifikasi Teknis:

• Akurasi: ±1,0% hingga ±2,0% dari pembacaan
• Pengulangan: ±0,5%
• Rasio Turndown: 100:1
• Rentang Tekanan: Vakum hingga 25 bar
• Kisaran Suhu: -40°C hingga +300°C
• Waktu Respons: 1-3 detik

Keuntungan Pengukuran CO2:

• ✅ Pengukuran aliran massa langsung (tidak perlu kompensasi kepadatan)
• ✅ Sangat baik untuk aplikasi aliran rendah (hingga 0,1 NLPM)
• ✅ Tidak ada bagian yang bergerak - sangat andal
• ✅ Rasio turndown lebar ideal untuk berbagai proses
• ✅ Bekerja dengan baik pada aplikasi tekanan rendah
• ✅ Penurunan tekanan minimal
• ✅ Pilihan harga rendah saat mengukur ukuran pipa gas besar
• Berikut adalah video untuk menunjukkan lebih detail tentang meter aliran massa termal

Aplikasi Ideal:

• Sistem pengayaan CO2 rumah kaca
• Inkubator CO2 laboratorium
• Sistem MAP pengemasan makanan
• Kontrol pH dalam pengolahan air
• Proses semikonduktor aliran rendah

Keterbatasan:

• ❌ Waktu respons lebih lambat daripada meter turbin
• ❌ Diperlukan kalibrasi khusus gas (kalibrasi CO2 penting)
• ❌ Dapat terpengaruh oleh perubahan suhu sekitar

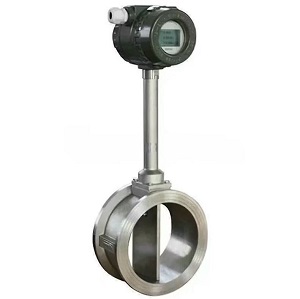

3. Pengukur Aliran Vortex untuk Gas CO2

Pengukur aliran pusaran untuk CO2

↘ Pengukur Aliran Vorteks menggunakan prinsip jalur pusaran Karman, di mana pusaran dilepaskan dari benda tumpul yang ditempatkan di jalur fluida. Frekuensi pusaran sebanding dengan kecepatan aliran, sehingga menghasilkan pengukuran aliran yang akurat.

Spesifikasi Teknis:

• Akurasi: ±1,0~1,5% dari pembacaan
• Pengulangan: ±0,2%
• Rasio Turndown: 10:1
• Rentang Tekanan: Hingga 40 bar (580 psi) standar, 100 bar khusus
• Kisaran Suhu: -40°C hingga +350°C
• Angka Reynolds Minimum: 10.000 (membatasi aplikasi aliran rendah)

Keuntungan untuk Aplikasi CO2:

• ✅ Tidak ada bagian yang bergerak - keandalan yang luar biasa
• ✅ Hampir bebas perawatan
• ✅ Menangani suhu dan tekanan tinggi
• ✅ Stabilitas jangka panjang
• ✅ Hemat biaya untuk ukuran pipa sedang hingga besar

Aplikasi Ideal:

• Jalur umpan CO2 pemrosesan kimia
• Sistem distribusi gas pengelasan
• Produksi minuman skala besar
• Pabrik pemulihan dan pemurnian CO2
• Sistem penangkapan CO2 pembangkit listrik

Keterbatasan:

• ❌ Tidak cocok untuk pipa CO2 aliran rendah atau ukuran kecil
• ❌ Membutuhkan kecepatan aliran minimum (biasanya >1 m/s)
• ❌ Sensitif terhadap kondisi perpipaan hulu (diperlukan 10D hulu, 5D hilir)
• ❌ Penurunan tekanan lebih tinggi dari pengukur massa termal

4. Pengukur Aliran Massa Coriolis untuk CO2

Pengukur aliran Coriolis

Pengukur aliran massa Coriolis adalah standar emas untuk pengukuran CO2 dengan akurasi tinggi , khususnya untuk pemindahan hak asuh dan proses kritis yang memerlukan akurasi ±0,1%.

Spesifikasi Teknis:

• Akurasi: ±0,1% hingga ±0,5% dari pembacaan
• Pengulangan: ±0,05%
• Rasio Turndown: 10:1
• Rentang Tekanan: Hingga 1000bar ( 14.500 psi)
• Kisaran Suhu: -240°C hingga +350°C
• Pengukuran Tambahan: Kepadatan langsung (hanya cairan) dan suhu

Keuntungan:

• ✅ Akurasi tertinggi yang tersedia untuk pengukuran CO2
• ✅ Pengukuran aliran massa langsung tanpa bergantung pada sifat gas
• ✅ Pengukuran kepadatan simultan (berguna untuk CO2 cair / superkritis atau karbon dioksida kriogenik )
• ✅ Tidak terpengaruh oleh perubahan tekanan, suhu, atau viskositas
• ✅ Pengukuran aliran dua arah

Aplikasi Ideal:

• Aplikasi transfer hak asuh dan penagihan
• Ekstraksi CO2 superkritis atau aplikasi kriogenik
• CO2 kemurnian tinggi untuk manufaktur semikonduktor
• Pemrosesan CO2 farmasi
• Aplikasi penelitian dan pengembangan kritis

Keterbatasan:

• ❌ Biaya awal lebih tinggi (3-5× turbin atau meter pusaran)
• ❌ Penurunan tekanan yang lebih besar
• ❌ Sensitif terhadap getaran eksternal

5. Rotameter untuk Pengukuran CO2

Rotameter CO2

↘ Rotameter , juga dikenal sebagai pengukur aliran area variabel, menggunakan tabung meruncing tempat gas mengalir. Posisi pelampung di dalam tabung menunjukkan laju aliran.

Spesifikasi Teknis:

• Akurasi: ±2% hingga ±5% dari skala penuh
• Pengulangan: ±1%
• Rasio Turndown: 10:1
• Kisaran Tekanan: Hingga 25 bar tipikal, opsi dengan tekanan tinggi, seperti 100 bar.

Keuntungan:

• ✅ Solusi sederhana dan hemat biaya
• ✅ Indikasi aliran visual
• ✅ Tidak memerlukan daya eksternal
• ✅ Perawatan minimal

Aplikasi Ideal:

• Stimulasi pertumbuhan tanaman di rumah kaca kecil
• Aplikasi benchtop laboratorium
• Dosis CO2 akuarium
• Aplikasi pembersihan dan ventilasi sederhana

Keterbatasan:

• ❌ Akurasi lebih rendah dibandingkan teknologi lainnya
• ❌ Tidak ada keluaran digital (kecuali dilengkapi dengan pemancar)
• ❌ Terbatas pada aplikasi tekanan rendah

Panduan Pemilihan Pengukur Aliran CO2: Memilih Teknologi yang Tepat

Memilih alat pengukur aliran gas CO2 yang optimal memerlukan pertimbangan cermat terhadap beberapa faktor:

Kriteria Pemilihan Utama

1. Persyaratan Akurasi

• ±0,1-0,5%: Pengukur aliran massa Coriolis (transfer hak asuh, proses kritis)
• ±1,0%: Turbin, massa termal, atau meter pusaran (sebagian besar aplikasi industri)
• ±2-5%: Rotameter (pemantauan non-kritis)

2. Rentang Laju Aliran

Tentukan laju aliran CO2 minimum, normal, dan maksimum Anda:

• Aliran rendah (<10 SLPM): Pengukur aliran massa termal excel
• Aliran sedang (10-1000 SLPM): Turbin atau massa termal
• Aliran tinggi (>1000 SLPM): Meter pusaran atau turbin hemat biaya

3. Kondisi Tekanan dan Suhu

4. Pertimbangan Ukuran Pipa

• Lubang kecil (DN15-DN50 / 0,5-2 inci): Pengukur aliran massa termal atau pengontrol aliran atau turbin
• Lubang sedang (DN50-DN150 / 2-6 inci): Vortex atau turbin
• Lubang besar (DN150+ / 6+ inci): Massa termal pusaran atau penyisipan

5. Persyaratan Output dan Komunikasi

• Output analog 4-20mA: Standar universal untuk kontrol proses
• Output pulsa: Untuk totalisasi dan indikasi laju aliran
• Protokol HART: Komunikasi digital melalui kabel analog
• MODBUS RTU/TCP: Koneksi langsung ke PLC dan sistem SCADA
• Profibus/Foundation Fieldbus: Jaringan otomasi industri

Rekomendasi Khusus Aplikasi

Fitur Canggih Pengukur Aliran Gas CO2 Digital

↘ Alat pengukur aliran gas CO2 digital modern dilengkapi dengan berbagai fitur yang dirancang untuk meningkatkan akurasi dan kegunaan:

Tampilan dan Pemantauan Data Real-Time

↘ Tampilan Data Instan: Pengukur aliran gas CO2 digital memberikan tampilan waktu nyata laju aliran karbon dioksida (dalam SCFM, SLPM, Nm³/jam), kecepatan sesaat, konsumsi total, dan kondisi proses termasuk suhu dan tekanan.

Protokol Komunikasi

↘ Pilihan Keluaran: Pemancar aliran gas ini menawarkan pilihan keluaran serbaguna seperti keluaran 4-20mA atau pulsa, MODBUS (RTU dan TCP), dan protokol komunikasi HART, yang memungkinkan integrasi mulus ke dalam berbagai sistem kontrol termasuk platform DCS, PLC, dan SCADA.

Kompensasi Suhu dan Tekanan

↘ Kompensasi Otomatis: Beberapa model meteran aliran gas CO2 menawarkan kompensasi suhu dan tekanan terintegrasi, memastikan pengukuran yang presisi bahkan dalam berbagai kondisi proses. Hal ini sangat penting untuk pengukuran CO2 karena densitas gas berubah secara signifikan seiring dengan suhu dan tekanan.

Misalnya, pada suhu 20°C dan tekanan 1 bar, densitas CO2 adalah 1,977 kg/m³, tetapi pada tekanan 50 bar, densitasnya meningkat menjadi sekitar 98,8 kg/m³. Tanpa kompensasi yang tepat, pengukuran volumetrik akan meleset hampir 50 kali lipat.

Opsi Instalasi Fleksibel

↘ Sambungan Proses: Meter aliran gas dirancang dengan berbagai jenis sambungan proses, seperti sambungan wafer, flensa, penyisipan, atau ulir, sehingga meningkatkan fleksibilitas pemasangan. Standar ulir yang umum digunakan meliputi ulir NPT, BSP, dan metrik.

Akurasi Unggul

↘ Akurasi Tinggi: Pengukur aliran gas CO2 digital dapat mencapai tingkat akurasi tinggi, mencapai hingga ±0,1% pembacaan untuk pengukur Coriolis dan ±1,0% untuk turbin dan pengukur massa termal, penting untuk aplikasi yang menuntut kontrol ketat seperti pemrosesan farmasi dan pemindahan hak asuh.

Pilihan Teknologi

↘ Beragam Teknologi: Pengukur aliran gas ini tersedia dalam berbagai teknologi, termasuk massa termal, turbin gas, pusaran, dan pengukur aliran massa Coriolis, yang memungkinkan pemilihan berdasarkan persyaratan aplikasi tertentu.

Rentang Ukuran Luas

↘ Berbagai Ukuran: Ukuran mulai dari DN15 hingga DN2000 (0,5 inci hingga 80 inci) memenuhi beragam kebutuhan laju aliran. Permintaan umum meliputi flow meter CO2 1 inci, 2 inci, 3 inci, dan 4 inci , dengan ukuran yang lebih besar digunakan dalam sistem penangkapan dan distribusi CO2 industri.

Aplikasi Industri Pengukur Aliran Gas CO2

Gas CO2 digunakan dalam berbagai aplikasi, mulai dari produksi minuman berkarbonasi hingga pemrosesan kimia. Pengukur aliran gas CO2 memainkan peran penting dalam mengoptimalkan proses ini, memastikan pengukuran dan kontrol yang akurat.

1. Industri Minuman: Kontrol Karbonasi

Dalam pembuatan minuman ringan berkarbonasi, produksi bir, dan pembotolan air soda, pengukuran CO2 yang tepat menjamin tingkat kebersemangatan dan konsistensi produk yang diinginkan.

Parameter Kritis:

• Volume CO2: Minuman ringan (3,5-4,0 volume), bir (2,2-2,6 volume), air soda (5-7 volume)
• Tekanan: Biasanya 2-10 bar
• Suhu: 0-15°C (dingin)
• Laju Aliran: 10-500 SLPM tergantung skala produksi

Tantangan Pengukuran:

• Diperlukan dosis yang tepat (akurasi minimal ±2%)
• Tingkat produksi yang bervariasi membutuhkan pengurangan volume secara luas
• Bahan food grade dan sambungan sanitasi
• Integrasi dengan otomatisasi jalur pengisian

Solusi yang Direkomendasikan:

Pengukur aliran massa termal atau pengukur aliran turbin dengan konstruksi baja tahan karat 316L, sertifikasi tingkat makanan, dan keluaran 4-20mA untuk integrasi PLC.

2. Pengawetan Makanan: Kemasan Atmosfer Termodifikasi (MAP)

CO2 digunakan secara luas dalam kemasan makanan untuk memperpanjang umur simpan dengan menghambat pertumbuhan dan oksidasi mikroba. Dosis CO2 yang akurat sangat penting untuk kualitas produk dan kepatuhan terhadap peraturan.

Campuran Gas MAP yang Umum:

• Daging merah: 70-80% O₂, 20-30% CO₂
• Unggas: 25-35% CO₂, 65-75% N₂
• Keju: 100% CO₂ atau 20-40% CO₂ + N₂
• Produk segar: 5-10% CO₂, 2-5% O₂, keseimbangan N₂

Solusi yang Direkomendasikan:

Pengukur aliran massa termal untuk kontrol aliran rendah yang presisi (biasanya 0,1-10 SLPM per jalur paket) dengan kemampuan pencampuran gas terintegrasi.

3. Pertanian Rumah Kaca: Pengayaan CO2

Pertanian lingkungan terkendali menggunakan pengayaan CO2 untuk meningkatkan fotosintesis dan hasil panen. Kadar CO2 optimal adalah 800-1200 ppm (2-3 kali konsentrasi atmosfer).

Persyaratan Aplikasi:

• Akurasi dosis: ±5-10% dapat diterima
• Laju aliran: 0,5-50 SLPM tergantung pada ukuran rumah kaca
• Integrasi: Sistem kontrol lingkungan yang memantau cahaya, suhu, kelembaban
• Sensitivitas biaya: Solusi yang ramah anggaran lebih disukai

Solusi yang Direkomendasikan:

Pengukur aliran massa termal atau rotameter untuk dosis CO2 yang hemat biaya dengan akurasi yang memadai.

4. Pengelasan dan Fabrikasi Logam: Gas Pelindung

CO2 banyak digunakan sebagai gas pelindung dalam pengelasan MIG/MAG, baik murni atau dicampur dengan argon (misalnya, 75% Ar / 25% CO₂).

Persyaratan Aplikasi:

• Laju aliran: 10-25 LPM per stasiun pengelasan
• Tekanan: 2-4 bar pada obor
• Keandalan: Operasi berkelanjutan sangat penting
• Pengendalian biaya: Pemantauan untuk mencegah pemborosan gas

Solusi yang Direkomendasikan:

Pengukur aliran pusaran atau pengukur aliran massa termal untuk pemantauan distribusi, dengan rotameter individual di stasiun pengelasan.

5. Pengolahan Kimia: Atmosfer Inert dan Kontrol pH

Dalam pemrosesan kimia, pengukur aliran gas CO2 membantu menjaga atmosfer inert yang diperlukan untuk melindungi bahan sensitif dan mengendalikan pH dalam sistem berair.

Aplikasi meliputi:

• Penutup reaktor: Mencegah oksidasi dan ledakan
• Kontrol pH: Pengolahan air dan sintesis kimia
• Reaksi presipitasi: Produksi kalsium karbonat
• Ekstraksi pelarut: Ekstraksi CO₂ superkritis

Solusi yang Direkomendasikan:

Pengukur aliran pusaran untuk aplikasi volume besar atau pengukur Coriolis untuk proses kritis dengan akurasi tinggi.

6. Manufaktur Semikonduktor: CO2 Kemurnian Ultra Tinggi

Pembuatan semikonduktor memerlukan CO2 dengan kemurnian sangat tinggi (99,9999%+) untuk proses pembersihan, penggoresan, dan pengendapan yang penting.

Persyaratan Kritis:

• Pemeliharaan kemurnian: Bahan tidak boleh mencemari gas
• Akurasi: ±1% atau lebih baik untuk kontrol proses yang tepat
• Kebersihan: Konstruksi baja tahan karat yang dipoles secara elektro
• Ketertelusuran: Dokumentasi kalibrasi lengkap

Solusi yang Direkomendasikan:

Pengukur aliran massa termal atau pengukur aliran massa Coriolis dengan konstruksi kemurnian tinggi dan kepatuhan SEMI S2.

7. Medis dan Perawatan Kesehatan: Campuran Gas Pernapasan

CO2 tingkat medis digunakan dalam campuran gas pernapasan, insuflasi laparoskopi, dan inkubator.

Aplikasi:

• Terapi pernapasan: Kapnografi dan pemantauan CO₂
• Laparoskopi: Insuflasi perut selama operasi
• Inkubator kultur sel: atmosfer 5% CO₂
• Pengujian fungsi paru-paru: analisis napas CO₂

Solusi yang Direkomendasikan:

Pengukur aliran massa termal dengan sertifikasi tingkat medis dan kemampuan aliran rendah (0,1-10 SLPM).

8. Penangkapan dan Penyimpanan Karbon (CCS): Mitigasi Perubahan Iklim

Penangkapan CO2 skala besar dari pembangkit listrik dan fasilitas industri memerlukan pengukuran aliran yang akurat untuk pemantauan, pelaporan, dan verifikasi (MRV) karbon yang diserap.

Skala Aplikasi:

• Laju aliran: Ribuan hingga jutaan SCFM
• Tekanan: 1-150 bar (tahap kompresi)
• Persyaratan akurasi: ±1-2% untuk kepatuhan kredit karbon
• Keandalan jangka panjang: masa operasional 20-30 tahun

Solusi yang Direkomendasikan:

Pengukur aliran pusaran untuk pipa besar (DN200-DN2000) atau pengukur aliran ultrasonik untuk pengukuran non-invasif.

Praktik Terbaik Pemasangan Pengukur Aliran CO2

Pemasangan yang tepat sangat penting untuk pengukuran aliran gas CO2 yang akurat dan andal. Ikuti panduan berikut:

Persyaratan Perpipaan Hulu dan Hilir

Sebagian besar alat ukur aliran memerlukan pipa lurus untuk memastikan aliran berkembang sepenuhnya:

D = Diameter pipa. Misalnya, 10D untuk pipa 2 inci = 20 inci pipa lurus.

Rekomendasi Pengkondisi Aliran

Jika pipa lurus yang memadai tidak tersedia, pasang pengkondisi aliran untuk menghilangkan pusaran dan memastikan profil kecepatan yang seragam:

• Kondisioner aliran bundel tabung: desain 19 elemen atau 20 elemen
• Pelurus aliran tipe baling-baling: Untuk aplikasi dengan keterbatasan ruang
• Pelat berlubang: Pilihan sederhana dan hemat biaya

Persyaratan Filtrasi

Lindungi pengukur aliran dari kontaminasi partikulat:

• Meter turbin: filtrasi minimum 25 mikron (disarankan 10 mikron)
• Pengukur massa termal: filtrasi 40 mikron
• Pengukur pusaran: filtrasi 100 mikron cukup
• Meter Coriolis: direkomendasikan 40 mikron

Pasang filter dengan indikator perbedaan tekanan untuk memantau kondisi filter.

Pertimbangan Tekanan dan Suhu

• Keran tekanan: Pasang keran tekanan hulu dan hilir untuk verifikasi aliran dan pemecahan masalah
• Sumur suhu: Gunakan sumur termal untuk pengukuran suhu yang akurat tanpa memaparkan sensor ke aliran penuh
• Katup pengaman: Diperlukan untuk sistem CO2 bertekanan tinggi (>20 bar)
• Pengatur tekanan: Pertahankan tekanan stabil untuk kinerja meter yang optimal

Orientasi dan Pemasangan

• Pemasangan horizontal: Lebih disukai untuk sebagian besar meteran aliran gas
• Pemasangan vertikal: Dapat diterima untuk sebagian besar teknologi; diperlukan untuk rotameter (aliran ke atas)
• Hindari titik rendah: Cegah penumpukan kondensat di saluran gas
• Isolasi getaran: Gunakan selang fleksibel atau peredam getaran jika perlu
• Aksesibilitas: Pastikan jarak yang memadai untuk pemeliharaan dan kalibrasi

Sambungan Listrik

• Catu daya: Verifikasi tegangan (biasanya 24 VDC atau 100-240 VAC)
• Kabel sinyal: Gunakan kabel berpelindung untuk sinyal 4-20mA dan HART
• Pembumian: Pembumian yang tepat mencegah gangguan listrik dan memastikan keselamatan
• Keamanan intrinsik: Gunakan penghalang IS untuk instalasi di area berbahaya
• Perutean kabel: Pisahkan kabel sinyal dari saluran listrik tegangan tinggi

Kalibrasi dan Pemeliharaan Flow Meter CO2

Kalibrasi Awal

Untuk aplikasi kritis, mintalah kalibrasi pabrik dengan gas CO2, bukan udara atau nitrogen. Perbedaan berat molekul CO2 dan sifat perpindahan panasnya memengaruhi kinerja meter.

Sertifikat Kalibrasi Harus Mencakup:

• Gas kalibrasi yang digunakan (harus CO2)
• Kondisi tekanan dan suhu
• Beberapa titik aliran di seluruh rentang operasi
• Ketertelusuran ke standar nasional (NIST, PTB, dll.)
• Pernyataan ketidakpastian

Verifikasi Berkala

Tetapkan jadwal verifikasi berdasarkan kekritisan aplikasi:

Metode Verifikasi In-Situ

Bila melepas meteran untuk kalibrasi tidaklah praktis:

• Meter ultrasonik jepit: Pemasangan sementara untuk perbandingan
• Pengukur massa termal portabel: Perbandingan probe penyisipan
• Perbandingan meter master: Pemasangan seri meter referensi terkalibrasi
• Metode gravimetri: Timbang tabung CO2 sebelum dan sesudah aliran waktu

Pemeliharaan Preventif

Pengukur Turbin:

• Periksa bantalan setiap tahun
• Periksa penumpukan puing
• Verifikasi bahwa rotor berputar bebas
• Ganti bantalan setiap 3-5 tahun

Pengukur Massa Termal:

• Bersihkan sensor probe setiap tahun (jika tersedia)
• Verifikasi pembacaan nol tanpa aliran
• Periksa sambungan listrik
• Tidak ada bagian yang bergerak - perawatan minimal

Pengukur Pusaran:

• Periksa badan tebing dan sensor
• Periksa erosi atau penumpukan lapisan
• Verifikasi fungsi elektronik
• Hampir bebas perawatan

Meter Coriolis:

• Verifikasi nol dan rentang secara berkala
• Periksa penumpukan lapisan (jarang terjadi pada layanan gas)
• Monitor diagnostik untuk integritas tabung
• Kalibrasi profesional setiap 2-3 tahun

Pemecahan Masalah Umum Pengukur Aliran CO2

Pengukuran Aliran CO2: Pertanyaan yang Sering Diajukan

Apa perbedaan antara aliran massa dan aliran volumetrik untuk CO2?

Aliran volumetrik (SCFM, SLPM, Nm³/jam) mengukur volume gas yang melewati meter, yang bervariasi terhadap tekanan dan suhu. Aliran massa (kg/jam, lb/jam) mengukur massa CO2 aktual, yang tetap konstan terlepas dari kondisinya. Untuk sebagian besar aplikasi kontrol proses, aliran massa lebih disukai karena berkaitan langsung dengan jumlah molekul CO2 yang disalurkan. Detail selengkapnya: Laju aliran volumetrik dan massa meter aliran?

Apakah saya memerlukan kompensasi suhu dan tekanan untuk pengukuran CO2?

Jika Anda mengukur aliran volumetrik dan perlu melaporkan aliran massa atau aliran volumetrik standar, ya. Pengukur aliran massa termal dan pengukur Coriolis mengukur massa secara langsung dan tidak memerlukan kompensasi. Pengukur turbin dan vortex mengukur aliran volumetrik aktual dan memerlukan kompensasi jika melaporkan dalam kondisi standar.

Bisakah meteran yang sama mengukur CO2 cair dan gas?

Beberapa meter dapat mengukur, tetapi kinerjanya berbeda. Meter aliran massa Coriolis unggul dalam kedua fase dan dapat mendeteksi perubahan fase. Meter vortex juga dapat mengukur keduanya dengan akurasi yang lebih rendah dalam layanan gas. Sebagian besar teknologi lain dioptimalkan untuk cairan atau gas, bukan keduanya.

Berapa tingkat akurasi alat ukur aliran CO2 pada umumnya?

Akurasi bervariasi berdasarkan teknologi: meter Coriolis (±0,1-0,5%), meter Turbin (±1,0%), meter massa termal (±1,0-2,0% dari pembacaan), meter Vortex (±1,0-1,5%), dan Rotameter (±2-5% dari skala penuh).

Seberapa sering saya harus mengkalibrasi pengukur aliran CO2 saya?

Frekuensi kalibrasi bergantung pada tingkat kekritisan aplikasi dan persyaratan peraturan. Untuk aplikasi transfer hak asuh, kalibrasi triwulanan hingga semesteran merupakan hal yang umum. Untuk penggunaan industri umum, kalibrasi tahunan atau dua tahunan merupakan hal yang umum. Selalu ikuti standar yang berlaku seperti ISO 9001 atau peraturan khusus industri.

Dapatkah saya menggunakan meteran yang dikalibrasi nitrogen untuk pengukuran CO2?

Tidak direkomendasikan untuk aplikasi dengan akurasi tinggi. CO2 memiliki densitas, berat molekul, dan sifat termal yang berbeda dengan nitrogen. Khususnya untuk pengukur aliran massa termal, kalibrasi khusus CO2 sangat penting untuk akurasi <±2%. Pengukur turbin dan vortex kurang sensitif tetapi tetap mendapatkan manfaat dari kalibrasi CO2.

Berapa ukuran alat pengukur aliran CO2 yang saya butuhkan?

Ukuran meter bergantung pada rentang laju aliran Anda. Sebagai aturan praktis, pilih meter yang laju aliran normalnya berada di tengah 50% rentang tersebut. Misalnya, jika laju aliran tipikal Anda adalah 100 SLPM, pilih meter dengan rentang 50-200 SLPM. Hindari ukuran yang terlalu besar, karena akan mengurangi akurasi pada laju aliran rendah.

Bagaimana cara mengkonversi antar unit aliran CO2 yang berbeda?

Konversi umum (pada kondisi standar 0°C, 1 bar):

• 1 kg/jam CO2 = 0,509 Nm³/jam = 18,0 SCFH = 8,47 SLPM
• 1 SCFM CO2 = 1,977 kg/jam = 28,3 SLPM
• 1 Nm³/jam CO2 = 1,977 kg/jam = 0,589 SCFM

Apa yang menyebabkan kesalahan pengukuran pada pengukur aliran CO2?

Sumber kesalahan umum meliputi: kalibrasi gas yang salah, kurangnya kompensasi suhu/tekanan, pipa lurus yang tidak memadai, aliran berdenyut, kontaminasi atau kelembapan, aliran dua fase (campuran cairan/gas), dan keausan meter seiring waktu. Pemasangan dan perawatan yang tepat dapat meminimalkan masalah-masalah ini.

Pertimbangan Regulasi dan Keselamatan untuk Pengukuran Aliran CO2

Standar Keselamatan

• OSHA 1910.134: Standar perlindungan pernapasan
• CGA P-1: Penanganan Gas Terkompresi yang Aman
• ISO 5145: Sambungan outlet katup silinder untuk gas
• ASME B31.3: Desain perpipaan proses

Klasifikasi Area Berbahaya

Jika sistem CO2 Anda terletak di area berbahaya dengan bahan yang mudah terbakar:

• Meteran yang aman secara intrinsik (IS): Tidak dapat menyediakan energi yang cukup untuk menyebabkan penyalaan
• Penutup anti ledakan: Menahan segala jenis ledakan internal
• Sertifikasi ATEX/IECEx: Diperlukan untuk instalasi Eropa dan internasional
• Persetujuan FM/CSA: Standar Amerika Utara

Pemantauan dan Pelaporan Lingkungan

Untuk penangkapan karbon dan inisiatif iklim:

• Pelaporan Gas Rumah Kaca EPA: Fasilitas yang mengeluarkan >25.000 ton CO2e/tahun
• ISO 14064: Kuantifikasi dan pelaporan GRK
• Verifikasi kredit karbon: Pengukuran akurat untuk perdagangan

Tren Masa Depan dalam Teknologi Pengukuran Aliran CO2

Digitalisasi dan Integrasi IIoT

Pengukur aliran CO2 generasi berikutnya memiliki fitur:

• Konektivitas cloud: Unggah data waktu nyata untuk pemantauan jarak jauh
• Pemeliharaan prediktif: Algoritma AI memprediksi kegagalan sebelum terjadi
• Kembaran digital: Model meteran virtual untuk optimasi
• Verifikasi Blockchain: Catatan pengukuran kredit karbon yang aman dan dapat dimanipulasi

Bahan Lanjutan

• Sensor graphene: Sensitivitas lebih tinggi dan respons lebih cepat
• Komposit keramik: Tahan korosi terhadap CO2 yang tidak murni
• Teknologi MEMS: Sensor mini untuk aplikasi lab-on-chip

Pengukuran Multi-Parameter

Meteran modern semakin mampu mengukur beberapa parameter secara bersamaan:

• Laju aliran + kepadatan + suhu + tekanan
• Analisis komposisi gas waktu nyata
• Pemantauan kadar air
• Deteksi kontaminan

Kesimpulan: Mengoptimalkan Strategi Pengukuran Aliran CO2 Anda

Pengukur aliran gas CO2 merupakan alat penting untuk mengukur dan mengendalikan aliran karbon dioksida secara akurat di berbagai industri. Beragam teknologinya, dipadukan dengan fitur-fitur canggih, memungkinkan pengukuran dan optimalisasi proses yang bergantung pada gas CO2 secara presisi. Mulai dari minuman berkarbonasi hingga pemrosesan kimia, dari pertanian rumah kaca hingga manufaktur semikonduktor, pengukur aliran CO2 ini berkontribusi pada efisiensi, presisi, dan keberlanjutan dalam berbagai aplikasi.

Poin-Poin Utama dalam Memilih Pengukur Aliran CO2:

1. Sesuaikan teknologi dengan aplikasi: Massa termal untuk aliran rendah dan penurunan lebar, turbin untuk akurasi tinggi dan aliran jarak menengah, pusaran untuk pipa besar dan kondisi yang keras, Coriolis untuk akurasi tertinggi dan transfer tahanan
2. Pertimbangkan total biaya kepemilikan: Harga awal hanya sebagian dari persamaan—perhitungkan biaya kalibrasi, persyaratan pemeliharaan, dan dampak akurasi pengukuran terhadap efisiensi proses
3. Pemasangan yang tepat sangat penting: Ikuti panduan pabrikan untuk pemasangan pipa lurus, penyaringan, dan orientasi untuk mencapai akurasi yang diinginkan
4. Kalibrasi dengan CO2: Untuk aplikasi kritis, tekankan kalibrasi khusus CO2 daripada gas pengganti
5. Rencana verifikasi: Tetapkan jadwal kalibrasi dan verifikasi yang sesuai dengan kekritisan aplikasi Anda
6. Memanfaatkan fitur digital: Protokol komunikasi modern memungkinkan kontrol proses, diagnostik, dan pemeliharaan prediktif yang lebih baik
7. Berpikir jangka panjang: Pilih meteran dengan keandalan yang terbukti dan dukungan vendor untuk siklus hidup aplikasi Anda (umumnya 10-20 tahun)

Langkah Selanjutnya

Jika Anda membutuhkan pengukur aliran CO2 , menghubungi para ahli di bidangnya akan membantu Anda mendapatkan solusi yang paling sesuai dengan kebutuhan spesifik Anda. Pertimbangkan pertanyaan-pertanyaan berikut saat menghubungi pemasok:

• Berapa laju aliran CO2 minimum, normal, dan maksimum saya?
• Berapa kondisi tekanan dan suhu operasi saya?
• Keakuratan apa yang saya butuhkan untuk aplikasi saya?
• Berapa ukuran pipa dan persyaratan sambungan saya?
• Apakah saya memerlukan komunikasi digital (HART, MODBUS, dll.)?
• Apakah ada kendala ruang atau batasan pemasangan?
• Berapa anggaran saya untuk pembelian awal dan pemeliharaan berkelanjutan?

Dengan mempertimbangkan faktor-faktor ini secara cermat dan memilih teknologi pengukuran aliran CO2 yang tepat, Anda dapat mencapai kontrol proses yang optimal, penghematan biaya, dan kepatuhan peraturan untuk tahun-tahun mendatang.

Siap mengoptimalkan sistem pengukuran CO2 Anda? Hubungi pakar pengukuran aliran kami hari ini untuk rekomendasi spesifik aplikasi, spesifikasi teknis, dan harga kompetitif untuk pengukur aliran gas CO2 yang disesuaikan dengan kebutuhan spesifik Anda.

Spesialis instrumentasi praktis dengan pengalaman lapangan lebih dari 10 tahun dalam pengukuran aliran, tekanan, dan level. Keahlian dalam turbin gas, Coriolis, meter magnetik, dan ultrasonik. Proses CE & ISO 9001.

Situs web: silverinstruments.com | Email: technician@silverinstruments.com
