Jenis-Jenis Pengukur Aliran Oksigen (O2) dan Panduan Pemilihan

Apa yang perlu saya pertimbangkan saat mengukur aliran oksigen?

Inti dari pengukuran laju aliran oksigen terletak pada "keamanan, akurasi, dan kemampuan beradaptasi dengan kondisi kerja".

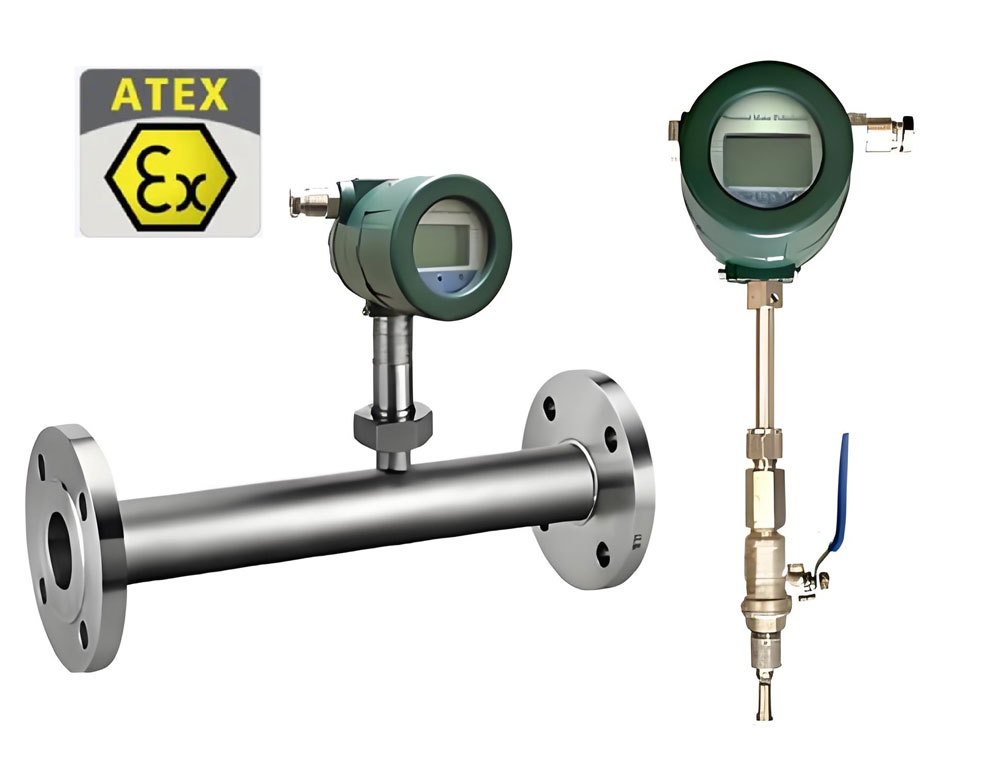

Pengukur aliran oksigen bebas oli dengan sertifikasi ATEX.

Pengukuran aliran gas O2 membutuhkan flow meter bersertifikasi ATEX.

Keselamatan adalah prasyarat utama. Oksigen adalah gas pendukung pembakaran yang mudah menimbulkan bahaya jika bersentuhan dengan minyak dan kotoran. Oleh karena itu, flow meter harus memenuhi persyaratan kebersihan bebas minyak, dan materialnya harus kompatibel dengan oksigen serta flow meter harus merupakan flow meter gas yang disetujui ATEX.

Pengukur aliran O2 yang akurat

Akurasi pengukuran gas juga sangat penting, dengan skenario yang berbeda membutuhkan rentang kesalahan yang berbeda; produksi industri biasanya membutuhkan akurasi ± 1% hingga ± 2,5%.

Sesuaikan alat pengukur aliran oksigen dengan kondisi yang ada.

Penting untuk memilih jenis yang sesuai berdasarkan parameter seperti keadaan oksigen (oksigen gas/cair), tekanan, suhu, rentang aliran, dll., untuk menghindari kegagalan pengukuran atau kerusakan peralatan yang disebabkan oleh kondisi operasi yang tidak sesuai.

Apa saja jenis-jenis utama alat pengukur aliran oksigen?

Saat ini, alat pengukur aliran oksigen yang umum digunakan pada umumnya terbagi menjadi tiga model inti, masing-masing dengan skenario adaptasi yang jelas dan keunggulan unik, yang dapat memenuhi kebutuhan pengukuran sebagian besar oksigen dalam bentuk gas;

Pada saat yang sama, model khusus juga tersedia untuk kondisi kerja khusus guna memastikan pengukuran yang akurat dan aman dalam berbagai skenario.

Pengukur aliran massa termal untuk pengukuran aliran O2

Pengukur aliran massa termal untuk gas O2

Bagaimana cara kerja pengukur aliran massa termal untuk gas oksigen?

Flowmeter gas termal seri SRK-100 adalah alat serbaguna untuk mengukur oksigen gas. Keunggulan utamanya terletak pada kemampuan adaptasi yang kuat dan kemudahan penggunaannya. Prinsip kerjanya adalah mendeteksi kehilangan panas selama aliran oksigen melalui elemen pemanas dan sensor suhu, kemudian mengubahnya menjadi data aliran.

Apa saja keuntungan menggunakan pengukur aliran massa termal untuk gas oksigen?

• Alat ini cocok untuk kondisi aliran kecil dan menengah - baik itu laju aliran kecil dan menengah konvensional beberapa meter kubik hingga puluhan meter kubik per jam, atau skenario laju aliran kecil serendah 10 sccm, alat ini dapat menghasilkan data secara stabil.
• Alat ini dapat menangkap fluktuasi aliran secara real-time, sehingga sangat cocok untuk proses produksi industri yang membutuhkan pemantauan aliran dinamis;
• Kehilangan tekanan sangat minimal dan hampir tidak akan memengaruhi keseimbangan tekanan keseluruhan sistem pengiriman oksigen.
• Berbagai metode pemasangan seperti pemasangan langsung atau pemasangan pipa pada flow meter O2 dapat dipilih secara fleksibel.
• Perawatan mudah, hanya perlu pembersihan rutin pada probe sensor, sehingga sangat mengurangi biaya operasional dan perawatan.
• Sensor ini juga dapat beradaptasi dengan berbagai kondisi tekanan, bekerja normal di lingkungan tekanan menengah dan tinggi mulai dari tekanan atmosfer hingga puluhan bar. Material bagian basah sensor aliran gas oksigen sebagian besar terbuat dari baja tahan karat 316L, sepenuhnya memenuhi persyaratan pembersihan bebas minyak dan pencegahan korosi untuk pengukuran oksigen.

Rotameter tabung logam untuk pengukuran aliran O2

Rotameter untuk Gas O2

Bagaimana cara kerja rotameter untuk pengukuran aliran O2?

Rotameter tabung logam, yang dapat dianggap sebagai "praktis" dalam pengukuran oksigen, dan disukai karena strukturnya yang sederhana dan efektivitas biaya yang tinggi. Prinsip pengukurannya didasarkan pada keseimbangan daya apung dan gravitasi, dan laju aliran ditunjukkan oleh posisi pengangkatan rotor di dalam tabung logam berbentuk kerucut. Pembacaannya intuitif dan jelas, dan operator di lapangan dapat dengan cepat membaca data tanpa pelatihan profesional.

Apa keuntungan menggunakan flow meter area variabel untuk O2?

Jenis flowmeter ini sangat cocok untuk mengukur laju aliran rendah hingga menengah pada suhu dan tekanan ruangan, seperti memantau laju aliran keluaran peralatan produksi oksigen kecil dan mengontrol laju aliran cabang distribusi oksigen di bengkel. Rentangnya biasanya antara 0,1 meter kubik dan 100 meter kubik per jam, yang dapat memenuhi kebutuhan oksigen sebagian besar perangkat kecil dan menengah.

Cangkang luar dan tabung bagian dalam sebagian besar terbuat dari bahan baja tahan karat, yang memiliki ketahanan korosi yang kuat dan dapat beradaptasi dengan korosi asam-basa ringan di lingkungan industri; Selain itu, tingkat kegagalannya sangat rendah, dengan hanya rotor dan tabung kerucut sebagai komponen inti, yang hampir tidak memerlukan perawatan dan penggantian yang sering, dan memiliki keunggulan pengendalian biaya yang jelas.

Apa yang perlu diperhatikan saat mengukur oksigen dengan rotameter?

Namun, perlu dicatat bahwa metode ini lebih cocok untuk pengukuran dalam kondisi kerja yang stabil. Jika terjadi fluktuasi tekanan yang parah atau perubahan laju aliran yang tiba-tiba, akurasi pengukuran akan terpengaruh sampai batas tertentu. Oleh karena itu, metode ini lebih cocok untuk skenario pemantauan rutin yang tidak memerlukan respons dinamis yang tinggi.

Pengukur aliran Vortex untuk pengukur aliran oksigen

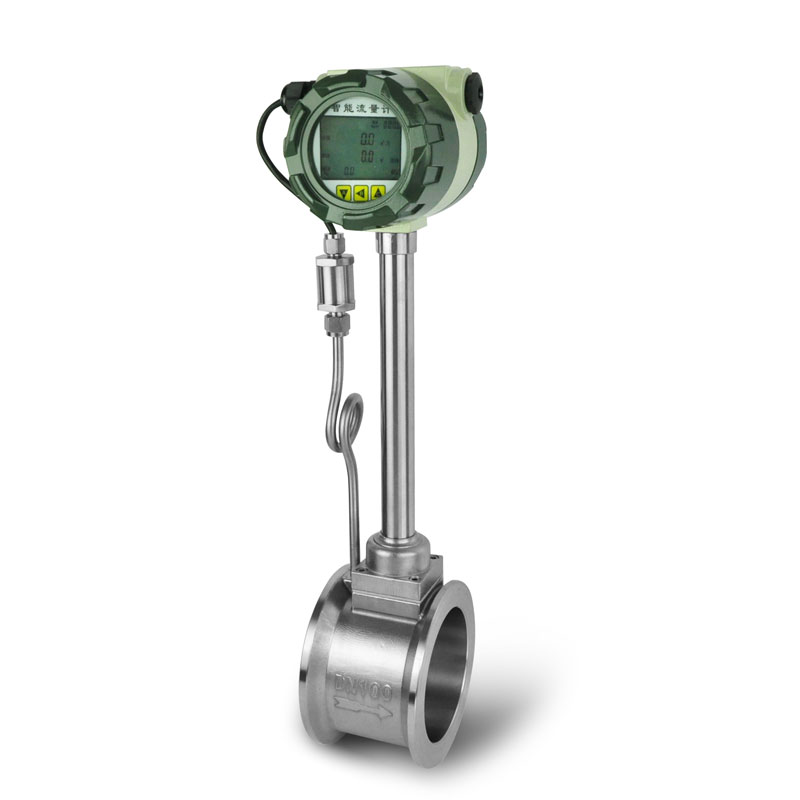

Pengukur aliran pusaran untuk gas O2

Bagaimana alat pengukur aliran vortex mengukur aliran gas O2?

Flowmeter vortex termasuk dalam "kekuatan utama" pengukuran oksigen aliran tinggi, dengan keunggulan presisi tinggi dan jangkauan luas. Alat ini memanfaatkan fenomena deret vortex Karman yang dihasilkan oleh fluida yang mengalir melalui generator vortex, menangkap frekuensi deret vortex melalui sensor, dan mengubahnya menjadi laju aliran.

Apa saja keuntungan menggunakan flowmeter vortex untuk pengukuran oksigen?

• Prinsip pengukur aliran pusaran membuatnya stabil dalam kondisi aliran tinggi - jangkauannya dapat mencakup 10 meter kubik hingga ribuan meter kubik per jam, yang dapat memenuhi kebutuhan pemantauan pengiriman oksigen aliran tinggi dalam skenario industri seperti pabrik kimia besar dan pabrik baja.
• Alat ini memiliki akurasi pengukuran yang tinggi, biasanya hingga ± 1% FS, pengulangan yang baik, deviasi data yang kecil dalam pengoperasian jangka panjang, dan tidak terpengaruh oleh fluktuasi kecil pada suhu dan tekanan gas.
• Alat ini dapat beradaptasi dengan kondisi kerja bertekanan tinggi (hingga puluhan bar atau bahkan lebih tinggi) dan suhu tinggi (biasanya -40 derajat C ~200 derajat C), serta memiliki stabilitas luar biasa di lingkungan industri yang kompleks.
• Komponen sensor flow meter vortex tidak memiliki bagian yang bergerak, sehingga memiliki tingkat keausan yang rendah dan masa pakai yang lama saat melakukan pengukuran volumetrik O2.
• Pengukur aliran gas digital untuk O2: Pemancar aliran Vortex mendukung berbagai sinyal keluaran seperti 4-20mA/pulsa/frekuensi/MODBUS RTU dan HART, sehingga mudah dihubungkan ke sistem kontrol pusat untuk pemantauan jarak jauh.
• Opsi dengan kompensasi suhu dan tekanan terintegrasi, yang memungkinkan pengguna untuk langsung melihat informasi suhu, tekanan, laju aliran, dan total aliran O2 dari tampilan digital.

Saat ini, terdapat tiga jenis utama pengukur aliran oksigen arus utama, masing-masing dengan skenario adaptasinya sendiri: pengukur aliran gas termal cocok untuk mengukur oksigen gas, terutama untuk kondisi aliran kecil dan menengah, dengan kecepatan respons cepat, kehilangan tekanan rendah, dan pemasangan serta perawatan yang mudah; pengukur aliran rotor tabung logam memiliki struktur sederhana dan biaya sedang, cocok untuk mengukur laju aliran menengah dan rendah pada suhu dan tekanan ruangan, dengan pembacaan intuitif dan ketahanan korosi yang kuat; pengukur aliran vortex cocok untuk mengukur oksigen gas aliran tinggi, dengan akurasi tinggi, jangkauan luas, kemampuan beradaptasi terhadap kondisi tekanan dan suhu tinggi, dan stabilitas yang baik.

Bagaimana cara mengukur laju aliran oksigen yang kecil seperti 10 sccm?

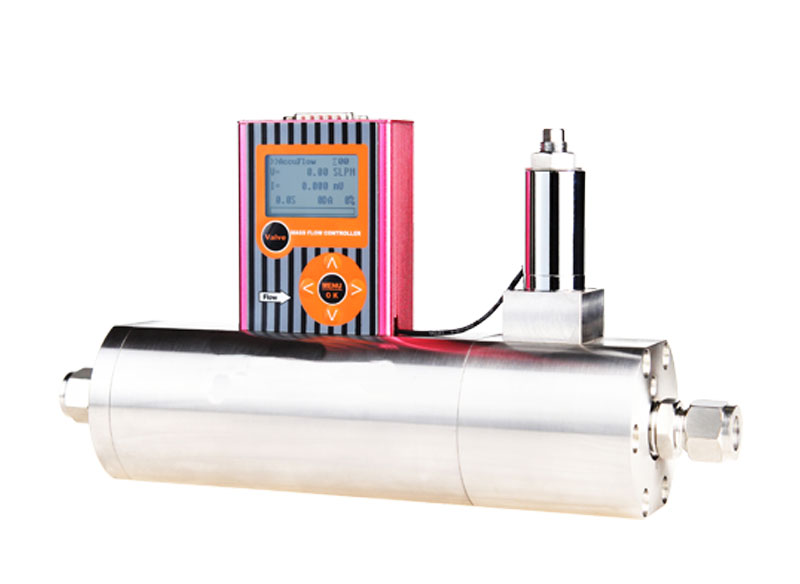

Pengukur/pengontrol aliran gas O2 aliran sangat rendah

Pengukuran laju aliran oksigen kecil (seperti 1 sccm, 10 sccm, 100 sccm, dan seterusnya) memerlukan keseimbangan antara akurasi dan kemampuan kontrol, dan pilihan yang disukai adalah pengukur aliran gas termal kecil dan pengontrolnya. Jenis peralatan ini menggunakan prinsip difusi termal untuk mencapai pengukuran yang tepat dengan merasakan perubahan panas selama aliran gas. Rentangnya bisa serendah 0~1 L/jam, dan akurasi pengukurannya dapat mencapai ± 1% FS, yang dapat memenuhi kebutuhan laboratorium, peralatan medis, bejana reaksi kecil, dan skenario lainnya. Pada saat yang sama, pengontrol aliran terintegrasi dapat secara akurat langsung mencapai pengaturan aliran gas O2 tanpa memerlukan modul kontrol tambahan, sehingga mudah dioperasikan. Perangkat ini berukuran kompak, dengan kebutuhan ruang instalasi yang rendah, dan cocok untuk kondisi kerja yang sempit.

Bagaimana cara mengukur laju aliran oksigen cair (LOX)?

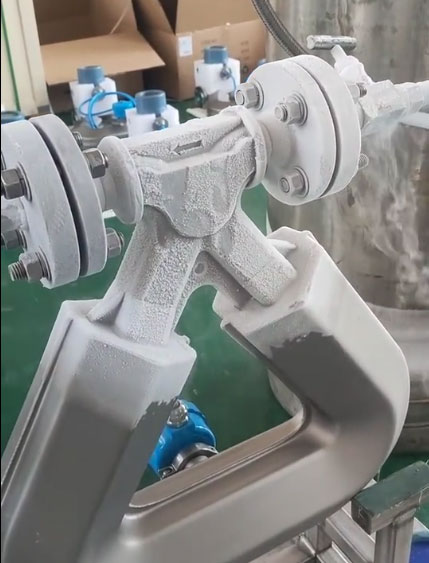

Pengukuran aliran LOX kriogenik

Oksigen cair memiliki karakteristik suhu sangat rendah (sekitar -183 derajat C) dan mudah menguap. Pengukur aliran konvensional tidak dapat menahan suhu sangat rendah dan memerlukan penggunaan pengukur aliran Coriolis khusus. Jenis pengukur aliran ini mengadopsi prinsip pengukuran aliran massa, yang tidak dipengaruhi oleh perubahan suhu, tekanan, dan densitas, dan dapat bekerja stabil di lingkungan suhu sangat rendah. Paduan baja tahan karat tahan suhu rendah harus dipilih sebagai material untuk menghindari keretakan rapuh pada suhu rendah; Desain struktural harus memiliki kinerja isolasi yang baik untuk mencegah pengaruh penguapan oksigen cair pada pengukuran;

Pada saat yang sama, perlu untuk memenuhi standar pembersihan bebas minyak, menghilangkan bahaya keselamatan, dan digunakan secara luas dalam penyimpanan oksigen cair, transportasi, industri kimia, kedirgantaraan, dan industri lainnya untuk pemantauan aliran oksigen cair.

Parameter teknis apa saja yang perlu diperiksa saat memilih flow meter oksigen?

Selain fungsi inti, pemilihan harus fokus pada pengecekan parameter berikut:

• Rentang pengukuran harus mencakup rentang aliran aktual yang digunakan. Pengguna perlu memberikan aliran minimum, aliran normal, dan aliran maksimum kepada teknisi silverinstruments.com untuk menentukan ukuran sensor aliran O2 yang tepat, guna menghindari dampak pada akurasi jika rentang terlalu besar atau terlalu kecil;
• Tingkat akurasi ditentukan oleh prinsip pengukur aliran, rentang penggunaan, suhu dan tekanan operasi, dengan skenario industri berkisar dari ± 1,5% hingga ± 2,5%, dan persyaratan presisi tinggi berkisar dari ± 0,5% hingga ± 1%;
• Tekanan dan suhu kerja harus sesuai dengan kondisi kerja sebenarnya. Rentang ketahanan tekanan peralatan perlu dikonfirmasi untuk pengukuran oksigen gas, dan kemampuan toleransi suhu rendah perlu diverifikasi untuk pengukuran oksigen cair;
• Prioritaskan protokol 4-20mA/pulsa atau HART untuk sinyal keluaran guna mempermudah akses ke sistem kontrol;
• Material tersebut harus terbuat dari bahan yang kompatibel dengan oksigen, seperti baja tahan karat 316L, untuk memastikan keamanan dan stabilitas.
