Manual Lengkap untuk Pengukur Aliran Diesel: Coriolis, Roda Gigi Oval, dan Turbin
2018/01/03
Bahan bakar diesel menggerakkan berbagai hal, mulai dari mesin berat dan transportasi hingga boiler industri dan generator cadangan, menjadikannya komponen vital bagi perekonomian global. Pengukuran aliran dan konsumsi diesel yang akurat bukan hanya kebutuhan teknis bagi setiap operasi yang menggunakannya, tetapi juga penting untuk kepatuhan lingkungan, efektivitas operasional, dan manajemen keuangan. Pilihan penting yang dapat berdampak besar pada keandalan dan profitabilitas adalah memilih flow meter diesel yang tepat.
Tiga teknologi paling populer untuk mengukur aliran bahan bakar diesel atau biodiesel —pengukur aliran turbin cair (TUF), pengukur aliran roda gigi oval (pengukur aliran tipe perpindahan positif atau PD), dan pengukur aliran massa Coriolis—akan dibahas secara menyeluruh dalam panduan lengkap ini. Untuk membantu Anda memilih opsi terbaik untuk kebutuhan pengukuran aliran unik Anda, kami akan membahas pengoperasian, manfaat, kekurangan, penggunaan ideal, dan praktik terbaik pemasangan masing-masing.
Mengapa Pengukuran Aliran Diesel yang Tepat Begitu Penting?
Biaya Kontrol: Bahan bakar merupakan biaya operasional yang signifikan. Alokasi biaya yang akurat dan identifikasi area untuk peningkatan efisiensi dimungkinkan melalui pemantauan konsumsi yang presisi pada mesin, boiler, dan generator.
Verifikasi Penagihan yang Benar (Transfer Hak Asuh):Keakuratan merupakan persyaratan kontraktual dan finansial saat mentransfer bahan bakar antar pihak, seperti dari kapal tanker ke kapal atau dari pemasok ke tangki penyimpanan.
Meningkatkan Performa Peralatan: Salah satu cara penting untuk menilai kesehatan mesin atau peralatan adalah dengan memantau jumlah bahan bakar yang digunakan. Deviasi dapat mengindikasikan perlunya perawatan.
Kelola Inventaris: Mengetahui jumlah bahan bakar yang tepat di tangki Anda dan berapa banyak yang digunakan membantu Anda menghindari kekurangan, melakukan pembelian terbaik, dan mengidentifikasi kemungkinan kebocoran atau pencurian.
Perbandingan Teknologi Pengukur Aliran Diesel Terkemuka

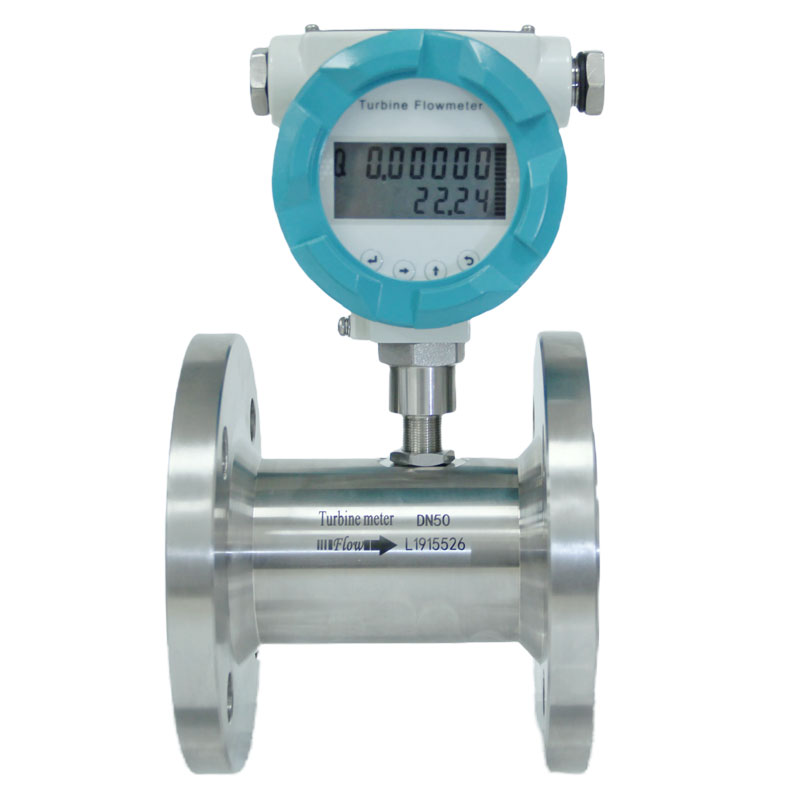

Pengukur Aliran Turbin Cair untuk Diesel
Teknologi yang umum dan banyak digunakan untuk mengukur fluida bersih dengan viskositas rendah, seperti bahan bakar diesel, adalah meteran aliran turbin cair. Alat ini menawarkan rasio kinerja dan biaya yang sangat baik. Selain itu, meteran aliran jenis ini tidak terlalu berat dan akan menghemat banyak biaya pengiriman jika dikirim secara global.
Prinsip Operasi
Meter aliran turbin berisi rotor multi-bilah yang tergantung di jalur aliran. Rotor berputar dengan kecepatan yang berbanding lurus dengan kecepatan fluida saat solar mendorong bilah-bilah tersebut saat melewati meter. Setiap bilah yang lewat dideteksi oleh sensor magnetik, yang menghasilkan keluaran pulsa yang dikonversi menjadi laju aliran.
Keuntungan
Akurasi Tinggi: Memberikan pengulangan dan akurasi yang luar biasa (biasanya ±0,5% dari pembacaan), terutama dalam aplikasi dengan aliran konstan.
Hemat Biaya: Menawarkan kinerja luar biasa dengan harga terjangkau.
Kompak dan Ringan:Untuk ukuran garis yang sama, meteran ini biasanya lebih ringan dan lebih kecil daripada jenis lainnya.

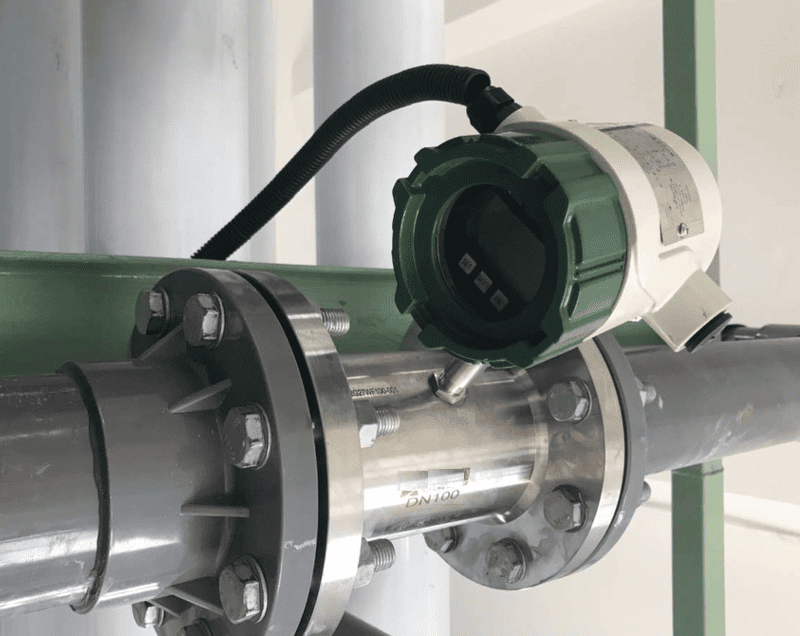

Pengukur aliran diesel tipe turbin kompak dan berbiaya rendah
Kekurangan
Membutuhkan Bahan Bakar Bersih: Rotor internal rentan terhadap kotoran. Untuk menghindari kerusakan, diperlukan saringan atau filter di hulu.
Bagian yang Bergerak:Seiring waktu, rotor dan bantalan perlu dirawat atau diganti karena keausan.
Sensitivitas Viskositas: Variasi signifikan dalam viskositas solar, yang sering terjadi akibat perubahan suhu, dapat memengaruhi akurasi.
Instalasi

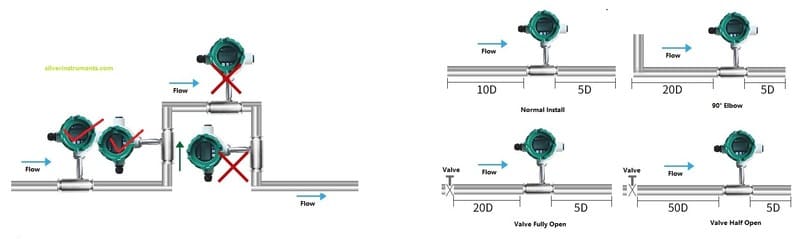

Pemasangan yang benar sangatlah penting. Turbin meter membutuhkan pipa lurus yang cukup banyak dan bebas hambatan untuk menjamin profil aliran yang konsisten. Umumnya disarankan untuk memasang 10 diameter pipa lurus (10D) sebelum dan 5 diameter pipa (5D) setelah meter. Tabel di bawah ini adalah informasi lebih lanjut tentang pemasangan turbin flow meter cair.
Pemasangan Pengukur Aliran Turbin
Pengukur Aliran Roda Gigi Oval untuk Diesel

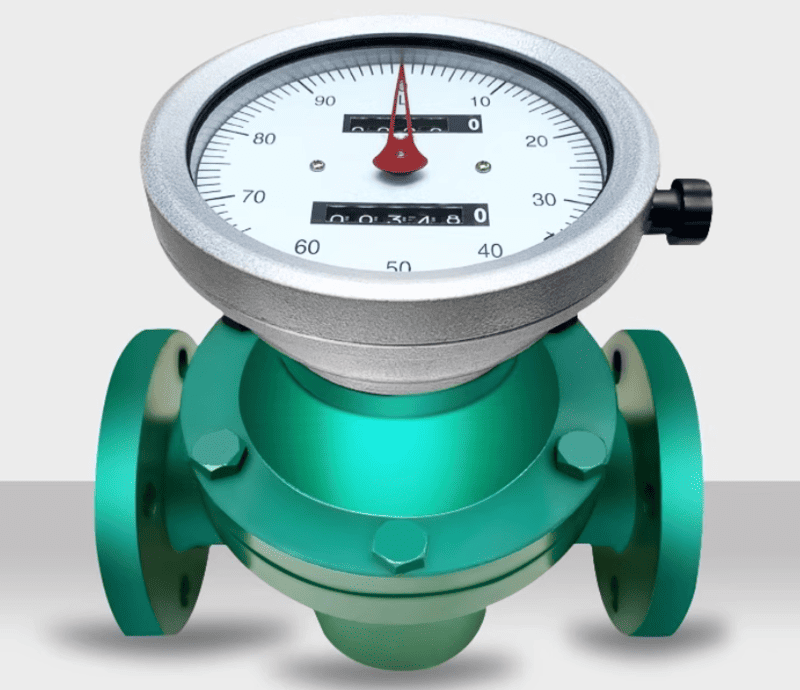

Pengukur aliran roda gigi oval untuk diesel
Alat ukur utama bahan bakar adalah meter aliran roda gigi oval, sejenis meter perpindahan positif (PD). Alat ini sangat tahan lama, andal, dan mudah beradaptasi.
Prinsip Operasi

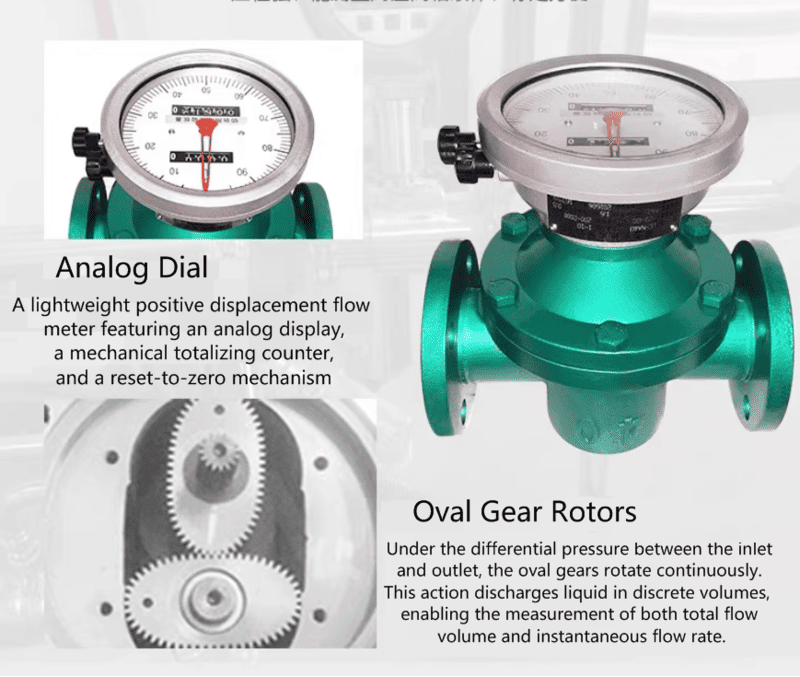

Dua roda gigi oval yang saling bertautan dan dikerjakan dengan rumit membentuk meter roda gigi oval. Roda gigi tersebut berputar akibat ketidakseimbangan tekanan yang disebabkan oleh bahan bakar diesel yang masuk ke dalam meter. Volume fluida yang tepat dan diketahui terperangkap dan dialirkan melalui badan meter oleh roda gigi pada setiap putaran. Total volume dihitung dengan menghitung putaran ini menggunakan sensor.
Keuntungan
Presisi & Keandalan yang Luar Biasa: Perubahan suhu, profil aliran, atau viskositas fluida memiliki sedikit pengaruh pada akurasinya, yang biasanya ±0,5%~0,2%.
Tidak Perlu Pipa Lurus: Dapat dipasang di area terbatas, seperti ruang mesin kecil atau kereta pengisian bahan bakar bergerak.
Beroperasi Tanpa Listrik: Alat pengukur aliran diesel mekanis yang memiliki tampilan register dasar mampu melacak aliran total tanpa memerlukan listrik. Video di bawah ini menjelaskan lebih lanjut tentang alat pengukur aliran mekanis.
Kekurangan
Hanya untuk Bahan Bakar Bersih: Padatan dapat menyumbat roda gigi karena toleransinya yang ketat. Pemasangan saringan di bagian hulu diperlukan.
Bagian yang Bergerak:Meskipun roda gigi biasanya sangat tahan lama dalam aplikasi bahan bakar, roda gigi rentan terhadap keausan.
Bisa Berat: Meteran roda gigi oval bisa jauh lebih berat daripada meteran aliran turbin pada diameter pipa yang lebih besar. Misalnya, meteran aliran roda gigi oval 3" untuk diesel memiliki berat sekitar 100 kg, sedangkan meteran aliran turbin 3" hanya 15 kg.
Ingin tahu lebih banyak tentang kelebihan dan kekurangan flow meter roda gigi oval? Klik di sini.

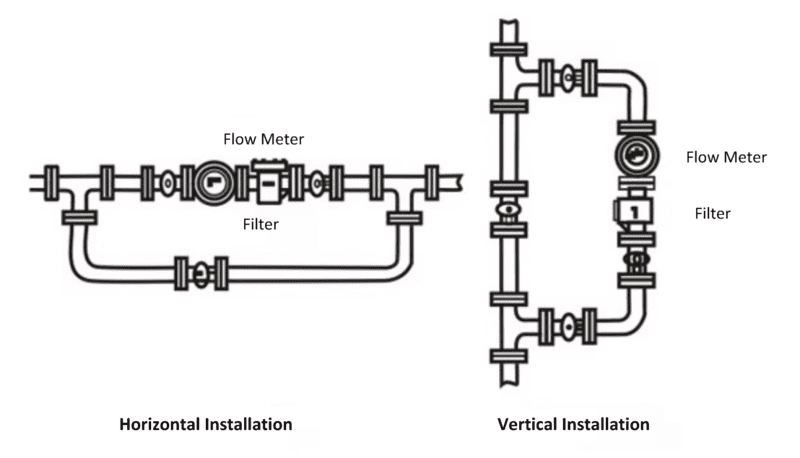

Pemasangan pengukur aliran roda gigi oval
daftar gambar di bawah ini merekomendasikan pemasangan meter aliran roda gigi oval secara horizontal dan vertikal.
Pertimbangan Khusus: Pengukur Roda Gigi Oval Kecil untuk Laju Aliran Rendah

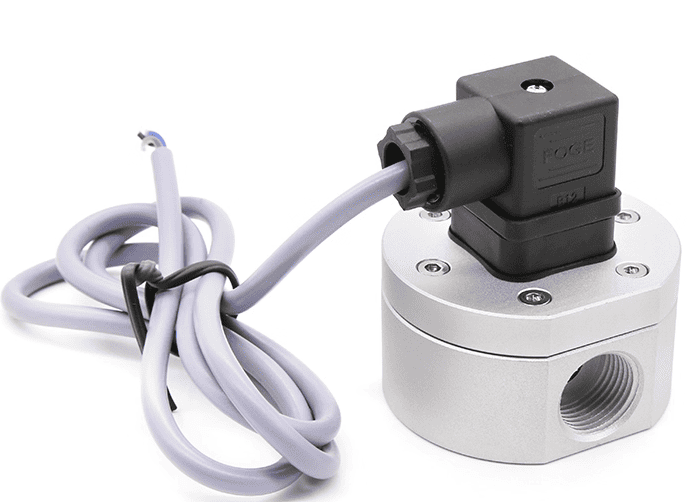

Pengukuran aliran rendah Diesel dengan meter aliran roda gigi oval kecil
Pengukur aliran roda gigi oval mikro merupakan pilihan yang sangat baik untuk aplikasi yang membutuhkan pengukuran presisi laju aliran yang sangat rendah, yang seringkali dinyatakan dalam mililiter per menit (ml/menit). Meskipun dirancang khusus untuk memenuhi kebutuhan lingkungan dengan aliran rendah, pengukur PD kecil ini beroperasi dengan prinsip yang sama andalnya dengan pengukur yang lebih besar. Pengukur ini menawarkan cara yang sangat presisi dan ekonomis untuk mengukur aliran mikro diesel dan sempurna untuk aplikasi seperti injeksi aditif bahan bakar, pemantauan konsumsi bahan bakar burner, dan bangku uji R&D untuk mesin kecil. Tabel di bawah ini mencantumkan rentang aliran kecil untuk pengukur aliran seri LC-M dari silverinstruments.com.
Model dan Rentang Aliran Flow Meter Seri LC-M
Model Code
Material
Original Flow Range
Flow Range (L/h)
LC-M2-AL
Aluminum
0.5-150 ml/min
0.03 ~ 9
LC-M2-SS
Stainless Steel
0.5-150 ml/min
0.03 ~ 9
LC-M5.2-AL
Aluminum
1-400 ml/min
0.06 ~ 24
LC-M5.2-SS
Stainless Steel
1-400 ml/min
0.06 ~ 24
LC-M5.1-AL
Aluminum
1~800 ml/min
0.06 ~ 48
LC-M5.1-SS
Stainless Steel
1~800 ml/min
0.06 ~ 48
LC-M6-AL
Aluminum
0.5~100 L/h
0.5 ~ 100
LC-M6-SS
Stainless Steel
0.5~100 L/h
0.5 ~ 100
LC-M9-AL
Aluminum
6~600 L/h
6 ~ 600
LC-M9-SS
Stainless Steel
6~600 L/h
6 ~ 600
LC-M12-AL
Aluminum
0.3~30 L/min
18 ~ 1,800
LC-M12-SS
Stainless Steel
0.3~30 L/min
18 ~ 1,800
LC-M25-AL
Aluminum
0.5~100 L/min
30 ~ 6,000
LC-M25-SS
Stainless Steel
0.5~100 L/min
30 ~ 6,000
Instalasi

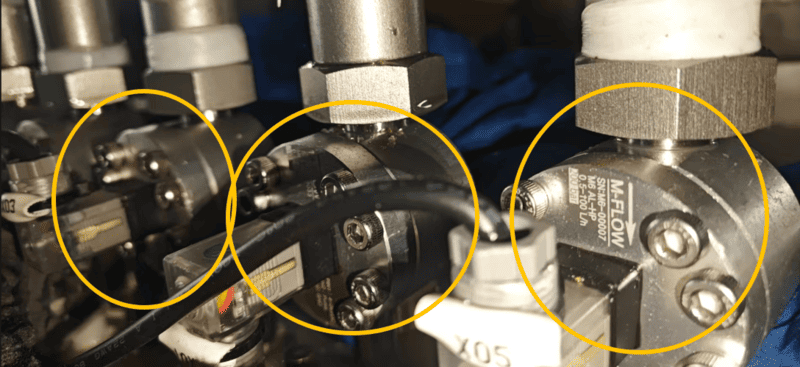

Seperti yang ditunjukkan gambar di atas, proses pemasangan flow meter roda gigi oval kecil sangat fleksibel. Filter/saringan di hulu diperlukan untuk melindungi roda gigi dari serpihan, tetapi tidak memerlukan pipa lurus.
Pengukur Aliran Massa Coriolis untuk Diesel

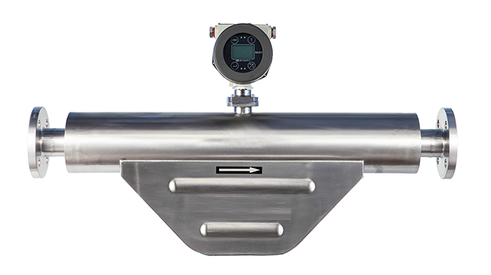

Pengukur aliran akurasi terbaik untuk diesel
Pengukur aliran massa Coriolis merupakan pilihan terbaik untuk aplikasi yang memerlukan presisi dan keandalan tertinggi. Ingin tahu lebih banyak tentang flow meter terbaik untuk diesel? Lihat video di bawah ini:
Prinsip Operasi
Aliran massa diukur secara langsung oleh meter Coriolis. Alat ini menggunakan kumparan penggerak untuk menggerakkan satu atau lebih tabung yang bergetar. Tabung-tabung ini berputar saat solar melewatinya karena efek Coriolis. Variasi waktu yang sangat kecil (pergeseran fase) antara getaran saluran masuk dan keluar, yang berbanding lurus dengan laju aliran massa, ditangkap oleh sensor.
Keuntungan
Akurasi Tertinggi: Ini adalah standar industri untuk transfer hak asuh karena akurasinya yang tak tertandingi (seringkali ±0,1~0,2%).
Pengukuran Massa Langsung: Metode ini mengukur massa aktual, sehingga hasilnya tidak terpengaruh oleh perubahan suhu, viskositas, atau densitas fluida.
Tidak Ada Bagian yang Bergerak: Tidak ada bagian yang bergerak yang dapat rusak, tersumbat, atau dirawat, sehingga desainnya sama sekali tidak mengganggu.
Keluaran Multi-Parameter: Satu instrumen dapat mengukur suhu, kepadatan, aliran massa, dan aliran volume sekaligus.
Kekurangan
Biaya Tertinggi: Teknologi pengukur aliran yang paling mahal adalah pengukur Coriolis.
Penurunan Tekanan Potensial: Penurunan tekanan dapat terjadi oleh jalur aliran melalui tabung yang bergetar.
Instalasi

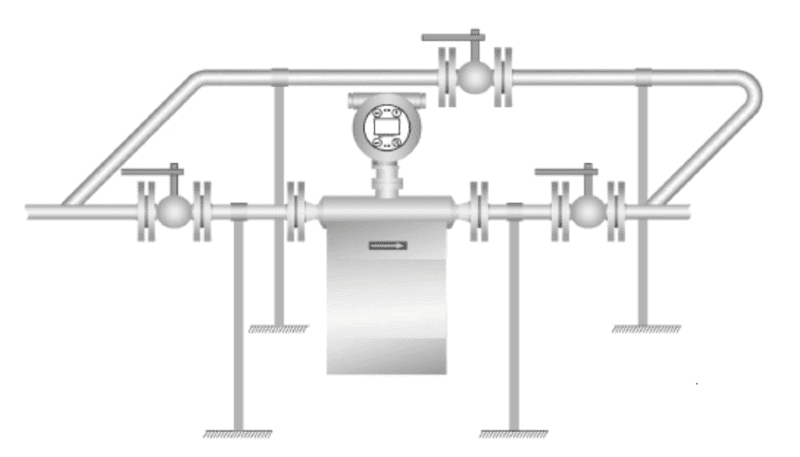

Pemasangan pipa lurus tidak diperlukan, tetapi untuk melindungi sensor sensitif dari getaran luar pabrik, meteran harus terpasang erat pada pipa. Gambar di bawah ini menunjukkan rekomendasi pemasangan meteran aliran Coriolis saat mengukur cairan seperti solar.
Flow Meter Diesel Mana yang Terbaik untuk Anda? Perbandingan
Feature
Turbine Flow Meter
Oval Gear Flow Meter
Coriolis Mass Flow Meter
Measurement Principle
Volumetric (Velocity)
Volumetric (Positive Displacement)
Direct Mass Flow
Typical Accuracy
±0.5%
±0.5% to ±0.2%
±0.1 ~0.2 %
Viscosity Performance
Fair (sensitive to changes)
Excellent
Excellent
Handles Contaminants?
No (Filter Required)
No (Filter Required)
Good (No moving parts)
Straight Pipe Needed?
Yes (10D/5D)
No
No
Initial Cost
Low to Medium
Medium
Very High
Ideal For
Clean, stable applications; vehicle testing.
Dispensing, refueling, boiler feed.
Custody transfer, high-value billing.
Pertimbangan Pengukuran Diesel Lanjutan
Kompensasi Suhu
Ketika bahan bakar diesel panas, ia memuai, dan ketika dingin, ia menyusut. Kesalahan serius dapat terjadi jika Anda mengukur volume tetapi menagih berdasarkan massa atau kandungan energi. Hal ini diatasi dengan meter Coriolis, yang mengukur massa secara langsung. Sebagai alternatif, laju aliran yang dikompensasi suhu dapat dihitung menggunakan komputer aliran yang dikombinasikan dengan sensor suhu dan meter volumetrik.
Totalizer dan Kontrol Batch
Pastikan meteran Anda memiliki pengontrol batch untuk secara tepat mengeluarkan jumlah bahan bakar yang telah ditentukan sebelumnya dan totalizer untuk melacak penggunaan kumulatif untuk aplikasi pengeluaran.
Kesimpulan: Instrumen yang Tepat untuk Tugas Tersebut
Mengetahui secara tepat apa yang Anda butuhkan akan membantu Anda memilih flow meter diesel terbaik untuk operasional Anda. Flow meter turbin adalah pilihan yang baik untuk pemantauan bahan bakar bersih serbaguna ketika biaya menjadi faktor utama. Flow Meter Oval Gear yang kokoh merupakan andalan industri untuk penyaluran yang akurat dan andal dalam berbagai kondisi. Selain itu, Flow Meter Massa Coriolis menawarkan kinerja yang tak tertandingi untuk aplikasi seperti transfer penyimpanan di mana akurasi tertinggi tidak dapat ditawar.
Spesialisasi kami di Silver Automation Instruments adalah menyediakan peralatan pengukuran aliran yang tepat untuk masalah spesifik Anda. Untuk menilai aplikasi Anda dan mengidentifikasi solusi flow meter diesel terbaik, hubungi tim profesional kami sekarang juga. Informasi teknis lebih lanjut tentang pemilihan flow meter diesel. Pemilihan flow meter diesel.
FAQ Tentang Pengukur Aliran Diesel
1. T: Jenis flow meter apa yang cocok untuk bahan bakar diesel? A: Perpindahan positif, massa Coriolis, dan pengukur aliran turbin adalah yang paling umum, dipilih karena akurasi dan anggaran.
2. T: Bagaimana viskositas memengaruhi pemilihan meteran aliran diesel? A: Viskositas yang lebih tinggi mengurangi akurasi meter turbin; meter perpindahan positif dan Coriolis bekerja lebih baik dengan cairan kental.
3. T: Apa perbedaan antara meter massa dan meter volumetrik untuk diesel? A: Pengukur aliran massa (misalnya, Coriolis) mengukur massa secara langsung, tanpa terpengaruh oleh perubahan suhu. Pengukur volumetrik (misalnya, turbin) memerlukan kompensasi untuk pengukuran massa yang akurat.
4. T: Apakah kompensasi suhu dan tekanan diperlukan? A: Penting bagi meter volumetrik untuk menghitung aliran massa. Meter Coriolis menyediakan pengukuran massa langsung tanpa kompensasi.
5. T: Bahan apa yang direkomendasikan untuk pengukur aliran diesel? A: Besi tuang atau baja tuang sudah cukup, namun jika anggaran Anda cukup, Anda dapat menggunakan sensor aliran diesel berbahan baja tahan karat.
6. T: Seberapa sering meter aliran diesel harus dikalibrasi? A: Setiap tahun untuk transfer hak asuh; setiap 2-3 tahun untuk pemantauan proses. Verifikasi setelah penggantian cairan atau kerusakan meteran.
7. T: Apakah satu meter dapat menangani campuran solar dan biodiesel? A: Ya.
8. T: Apa keuntungan utama dari meter perpindahan positif? A: Akurasi tinggi pada fluida kental, persyaratan uji langsung minimal, dan pengulangan yang sangat baik untuk transfer tahanan. Harganya rendah dibandingkan dengan meter aliran massa Coriolis.
9. T: Seberapa penting sertifikasi area berbahaya? J: Penting untuk keselamatan. Cari sertifikasi ATEX, IECEx, atau UL yang sesuai dengan klasifikasi zona instalasi.
10. T: Perawatan apa saja yang dibutuhkan meteran aliran diesel? A: Pemeriksaan filter, inspeksi segel, dan verifikasi kalibrasi nol secara berkala. Pengukur PD mungkin memerlukan inspeksi rotor setelah penggunaan jangka panjang.
