Pengukur aliran SCCM

Apa itu Flow Meter SCCM?

Pengukur aliran SCCM adalah instrumen presisi yang digunakan untuk mengukur laju aliran gas atau udara yang sangat kecil, biasanya dinyatakan dalam SCCM (Standar Sentimeter Kubik per Menit), seperti 2 sccm, 10 sccm, atau 20 sccm. ml/menit Istilah “standar” berarti bahwa laju aliran mengacu pada kondisi suhu dan tekanan tertentu, seringkali 0°C dan 1 atm, sehingga memungkinkan pembacaan yang konsisten dan dapat dibandingkan di berbagai aplikasi. Untuk informasi lebih lanjut tentang kondisi gas standar dan aktual, silakan lihat artikel ini: [m³/jam vs Nm³/jam vs Sm³/jam: Panduan Lengkap Satuan Laju Aliran Gas] .

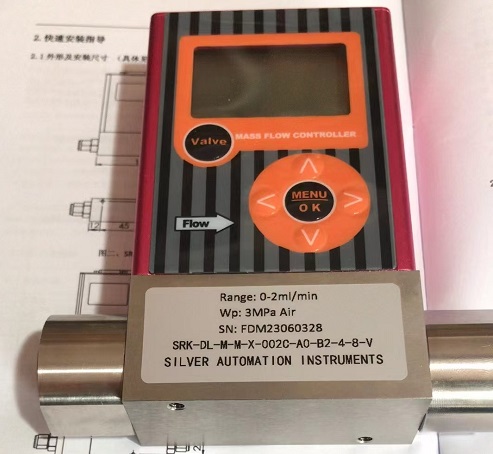

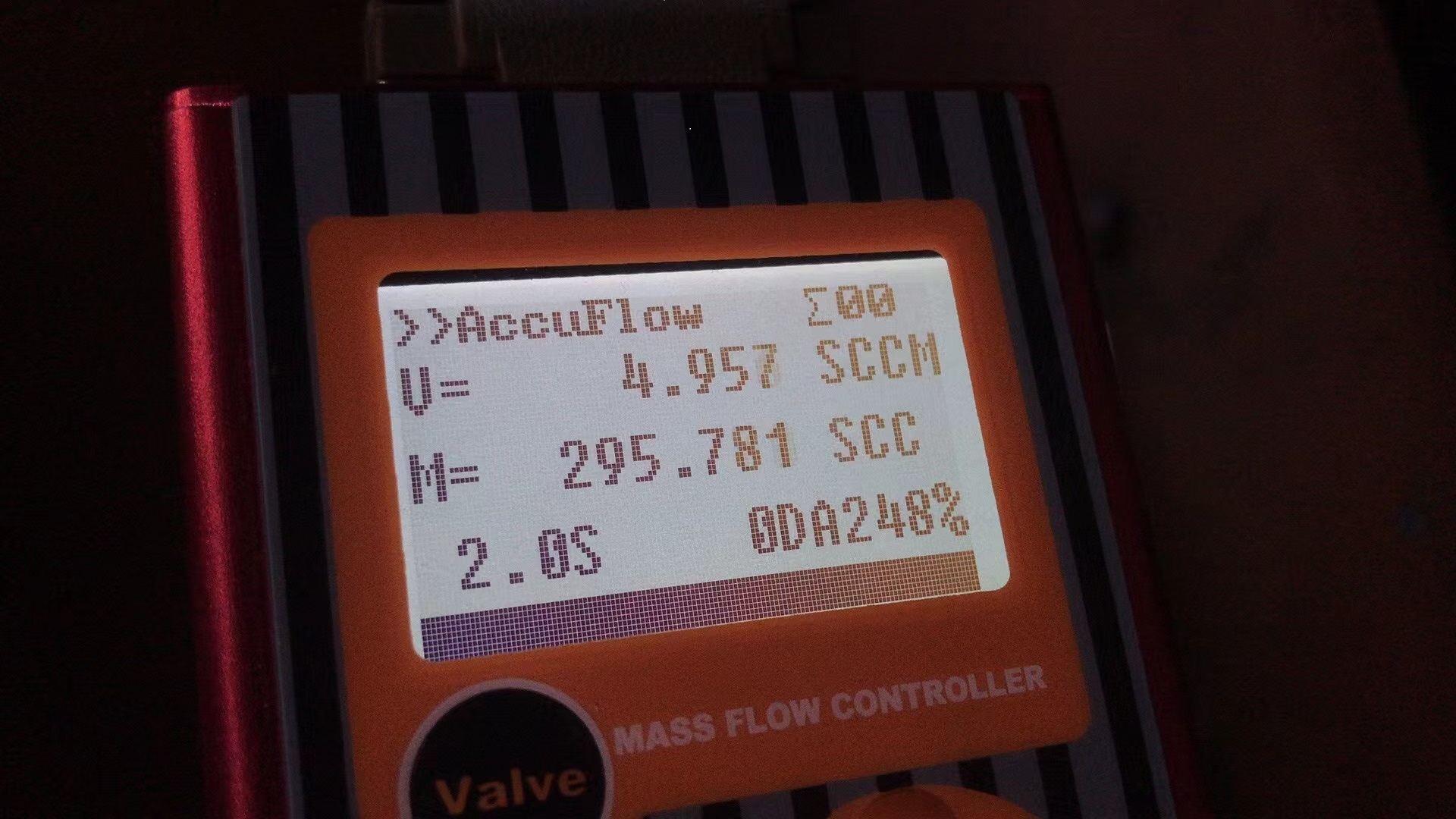

unit aliran SCCM, pengukur aliran gas mikro.

Tidak seperti industri pada umumnya meteran aliran gas Berbeda dengan pengukur aliran SCCM yang menangani volume gas besar (dengan satuan aliran seperti MMscfd atau GPM atau m3/jam), pengukur aliran SCCM dirancang untuk pengukuran aliran gas mikro. Pengukur ini banyak digunakan di industri yang membutuhkan kontrol gas yang presisi — seperti manufaktur semikonduktor, penelitian laboratorium, produksi alat kesehatan, deteksi kebocoran gas, dan instrumentasi analitik. Bahkan perubahan terkecil dalam aliran gas dapat secara signifikan memengaruhi kualitas proses dan hasil produk di bidang-bidang ini.

Mengapa Pengukuran Aliran SCCM Penting?

• Dalam lingkungan manufaktur dan laboratorium berteknologi tinggi, kontrol aliran gas yang akurat memastikan pengulangan proses dan jaminan kualitas. Misalnya, dalam fabrikasi semikonduktor, gas digunakan untuk mengukir sirkuit, mengendapkan lapisan tipis, dan membersihkan ruang. Sedikit penyimpangan dalam aliran gas dapat menyebabkan pelapisan yang tidak merata, keseragaman pengukiran yang buruk, atau ketidakseimbangan kimia.
• Demikian pula, dalam produksi farmasi atau pengendalian bioreaktor, menjaga dosis gas yang stabil memastikan kondisi reaksi yang konsisten dan pengoperasian yang aman. Oleh karena itu, flow meter SCCM bukan hanya alat ukur — tetapi juga alat kontrol proses yang membantu menjaga akurasi, keamanan, dan efisiensi.
• Selain itu, flow meter SCCM banyak digunakan untuk pengujian kebocoran peralatan dan verifikasi penyegelan. Dengan mengukur aliran gas yang sangat kecil secara presisi, alat ini dapat mendeteksi kebocoran sekecil apa pun pada katup, pipa, atau ruang tertutup. Kemampuan ini sangat penting di industri seperti farmasi, manufaktur semikonduktor, dan sistem penanganan gas, di mana kebocoran yang tidak terdeteksi dapat membahayakan kualitas produk, keamanan, dan efisiensi operasional. Pengukuran aliran mikro yang akurat memastikan integritas peralatan terjaga dan setiap kebocoran dapat diidentifikasi dengan cepat.

Cara Kerja Flow Meter SCCM

Pengukur aliran SCCM dapat didasarkan pada prinsip pengukuran yang berbeda. Dua jenis yang paling umum adalah pengukur aliran massa termal dan pengukur aliran tekanan diferensial.

1. Prinsip Aliran Massa Termal



Pengukur aliran massa termal mikro mengukur aliran gas berdasarkan perpindahan panas. Di dalam sensor, pemanas kecil menghangatkan sebagian aliran gas, dan sensor suhu memantau seberapa cepat panas tersebut dibawa oleh gas. Semakin cepat gas bergerak, semakin banyak panas yang dihilangkan.

Karena metode ini bergantung pada sifat termal gas, metode ini mengukur laju aliran massa secara langsung — tanpa memerlukan kompensasi suhu atau tekanan. Hal ini menjadikannya ideal untuk aplikasi di mana komposisi gas dan kondisi operasi stabil.

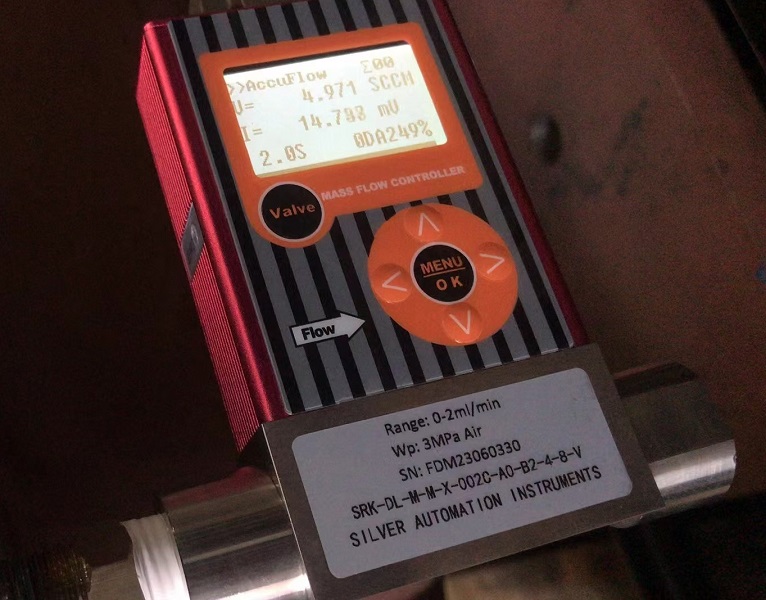

Pengukur aliran termal mikro dengan satuan aliran ml/min sangat cocok untuk tekanan rendah, pengukuran gas aliran rendah , menawarkan akurasi tinggi, pengulangan yang sangat baik, dan waktu respons yang cepat.

2. Prinsip Tekanan Diferensial



Pendekatan umum lainnya adalah pengukur aliran tekanan diferensial (DP). Cara kerjanya adalah dengan menempatkan pembatas (seperti lubang atau elemen aliran laminar) di jalur gas. Saat gas mengalir melalui pembatas tersebut, akan tercipta penurunan tekanan yang sebanding dengan laju aliran.

Dengan mengukur perbedaan tekanan ini, dan mengetahui densitas gas, sistem dapat menghitung laju aliran volumetrik atau massa. Untuk pengukuran aliran mikro pada unit SCCM, elemen DP harus dirancang dengan cermat untuk menciptakan perbedaan tekanan yang terukur bahkan pada laju aliran yang sangat rendah.

Meter SCCM berbasis DP dikenal karena kinerja yang andal dan kompatibilitasnya dengan berbagai gas, tetapi biasanya memerlukan koreksi suhu dan tekanan untuk mempertahankan akurasi yang tinggi.

Aplikasi Pengukur Aliran SCCM

Pengukur aliran SCCM merupakan alat penting dalam setiap proses yang melibatkan kontrol gas yang presisi. Beberapa aplikasi tipikal meliputi:

• Manufaktur Semikonduktor dan Elektronik

Digunakan untuk mengontrol gas pembawa, gas pengendapan, dan sistem etsa plasma. Akurasi SCCM memastikan produksi wafer yang stabil dan kualitas yang konsisten.

• Penelitian Laboratorium

Di laboratorium R&D, para ilmuwan menggunakan flow meter SCCM untuk kromatografi gas, spektroskopi, dan studi kinetika reaksi, di mana dosis gas yang tepat sangat dibutuhkan.

• Farmasi dan Bioteknologi

Mereka mengatur pasokan gas dalam fermentor, bioreaktor, atau ruang sterilisasi, menjaga kondisi pertumbuhan atau reaksi yang optimal.

• Peralatan Lingkungan dan Analitik

Pengukur aliran SCCM membantu memantau pengambilan sampel udara, sistem kalibrasi gas, dan analisis emisi, memastikan gas jejak diukur dengan benar.

• Perangkat Medis dan Ilmu Hayati

Dalam aplikasi seperti terapi pernapasan, anestesi, dan sistem pencampuran gas, kontrol tingkat SCCM memastikan keselamatan pasien dan akurasi peralatan.

Pentingnya Akurasi dan Stabilitas

Pengukur aliran SCCM harus memberikan akurasi yang luar biasa, seringkali dalam ±1% dari pembacaan atau lebih baik. Sensitivitas dan stabilitas nol juga sangat penting — bahkan penyimpangan kecil pun dapat menyebabkan kesalahan signifikan dalam operasi jangka panjang.

Dalam sistem manufaktur otomatis, flow meter SCCM sering terintegrasi dengan output 4-20mA, RS485 MODBUS, atau tampilan digital. Hal ini memungkinkan pemantauan waktu nyata, pencatatan data, dan kontrol loop tertutup, memastikan bahwa aliran gas tetap sesuai dengan spesifikasi yang ketat.

Beberapa model canggih memungkinkan pengguna untuk mengatur kerapatan gas tetap untuk mengubah aliran volumetrik menjadi aliran massa (misalnya, kg/jam atau lb/menit). Namun, jika kerapatan gas berubah karena variasi tekanan atau suhu, pembacaan mungkin tidak lagi akurat. Karena alasan ini, pengukur aliran massa termal yang secara inheren mengukur aliran massa lebih disukai untuk aplikasi aliran mikro yang kritis.

Memilih Flow Meter SCCM yang Tepat

Saat memilih flow meter SCCM, para insinyur harus mempertimbangkan beberapa faktor:

Rentang Aliran – Instrumen harus mencakup rentang aliran yang diinginkan (misalnya, 0–10 SCCM, 0–500 SCCM) dengan akurasi yang memadai.
Jenis Gas – Beberapa meteran khusus untuk jenis gas tertentu, sementara yang lain dapat dikalibrasi untuk berbagai jenis gas.
Kondisi Operasional – Tekanan, suhu, dan kelembapan dapat memengaruhi kinerja.
Output Sinyal – Pilih analog (4–20mA) atau digital (MODBUS, RS485, atau USB) berdasarkan sistem kontrol Anda. Informasi lebih lanjut tentang pengaturan RUT MODBUS flow meter SCCM. Pengukur aliran gas mikro SCCM MODBUS RTU
Waktu Instalasi dan Respons – Aplikasi aliran mikro seringkali membutuhkan respons cepat dan ukuran yang ringkas.

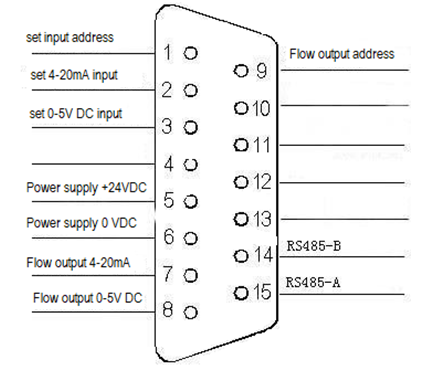

Pengkabelan pengukur aliran gas mikro SCCM

Kesimpulan

Pengukur aliran SCCM memainkan peran penting dalam industri modern yang bergantung pada kontrol aliran gas yang presisi. Baik itu untuk pengendapan lapisan tipis pada semikonduktor, melakukan penelitian kimia yang sensitif, atau memberikan dosis gas yang akurat pada peralatan medis, instrumen ini memastikan stabilitas, efisiensi, dan kualitas.

Dengan memahami prinsip kerjanya — khususnya jenis massa termal dan tekanan diferensial — pengguna dapat memilih flow meter SCCM yang paling sesuai untuk proses mereka. Dalam aplikasi apa pun di mana aliran gas yang sangat kecil menjadi penting, flow meter SCCM yang akurat bukan hanya alat — tetapi juga jantung dari manajemen gas yang presisi.
