Di jantung industri modern—mulai dari pembangkit listrik dan kilang minyak hingga reaktor kimia dan pengecoran metalurgi—proses seringkali beroperasi dalam kondisi ekstrem. Mengukur aliran cairan dan gas pada suhu tinggi merupakan salah satu tantangan paling signifikan dalam instrumentasi proses. Pengukur aliran standar dapat mengalami kegagalan fatal jika terpapar panas yang tinggi, yang mengakibatkan data yang tidak akurat, waktu henti proses, dan bahaya keselamatan.

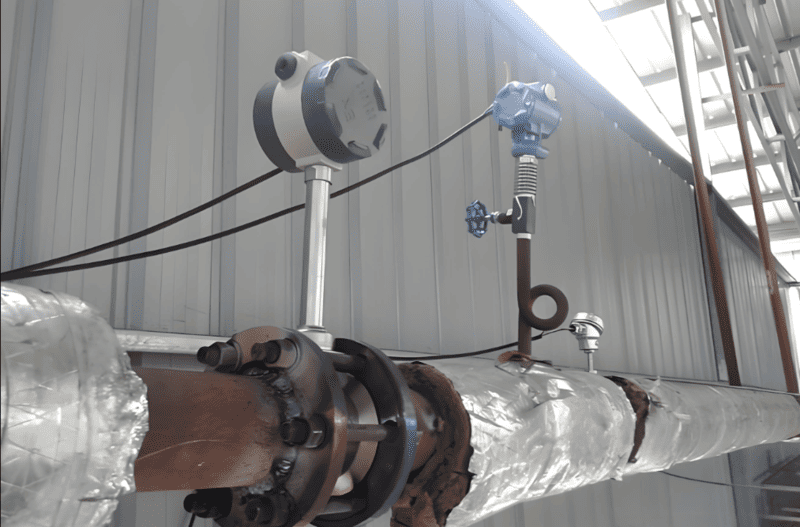

Pengukur aliran uap suhu tinggi
Untuk berhasil mengelola aplikasi ini diperlukan alat pengukur aliran suhu tinggi yang khusus, dirancang dengan bahan yang kuat dan desain yang inovatif untuk memberikan akurasi dan keandalan yang tidak dapat diberikan oleh alat pengukur lain.
Silver Automation Instruments menawarkan portofolio lengkap sensor aliran berkinerja tinggi yang dirancang untuk lingkungan termal yang paling menuntut. Panduan ini membahas berbagai teknologi yang tersedia dan menyoroti aplikasi idealnya, membantu Anda memilih instrumen yang tepat untuk proses suhu tinggi Anda.
Mengapa Pengukuran Aliran Suhu Tinggi Menjadi Tantangan?
- Mengukur cairan panas menghadirkan beberapa kendala teknis:
- Keterbatasan Material: Komponen sensor aliran standar, segel, dan elektronik dapat rusak, melengkung, atau meleleh pada suhu tinggi.
- Perubahan Sifat Fluida: Kepadatan dan viskositas fluida berubah drastis seiring dengan suhu, yang dapat menyebabkan ketidakakuratan signifikan pada pengukur aliran yang tidak mengimbangi perubahan ini.
- Integritas Elektronik: Elektronik pemancar yang sensitif harus dilindungi dari panas yang hebat dari cairan proses untuk mencegah penyimpangan sinyal dan kegagalan dini.
Memilih Teknologi Pengukur Aliran Suhu Tinggi yang Tepat
Memilih teknologi yang tepat sangatlah penting. Setiap jenis flow meter memiliki prinsip operasi dan fitur desain yang unik sehingga cocok untuk aplikasi suhu tinggi tertentu. Sebagian besar sensor suhu tinggi dari silverinstruments.com merupakan solusi yang disesuaikan, bukan produk standar yang siap pakai.
Di bawah ini adalah perbandingan suhu fluida maksimum untuk berbagai jenis pengukur aliran yang ditawarkan oleh Silver Automation Instruments.

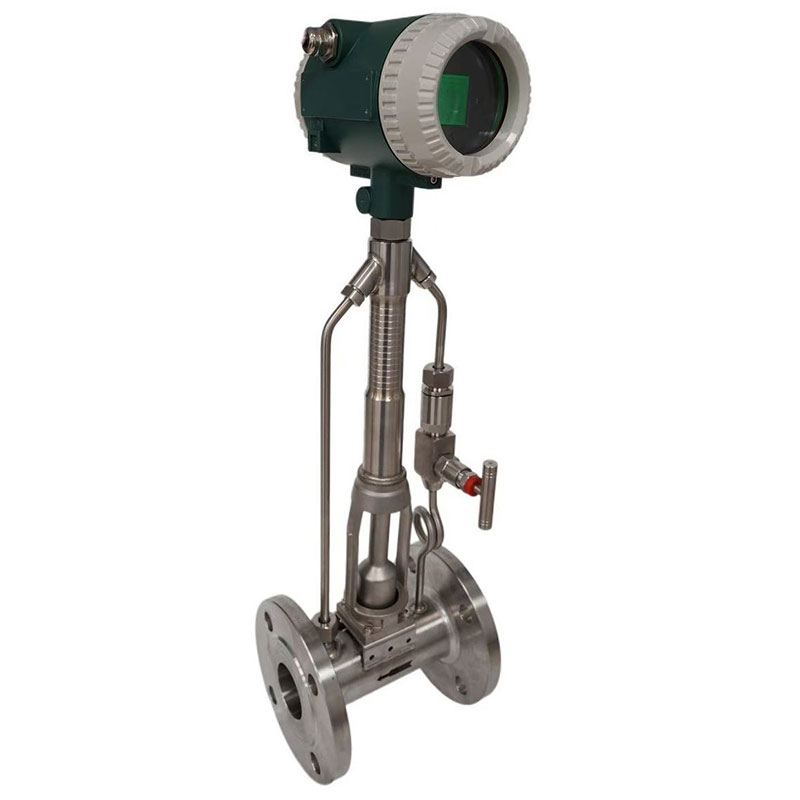

Pengukur Aliran Vortex (Hingga 500°C / 932°F) Pengukur vorteks merupakan pilihan utama untuk aplikasi suhu tinggi karena desainnya yang sederhana dan kokoh tanpa komponen bergerak. Alat ini mengukur aliran dengan mendeteksi frekuensi vorteks yang dilepaskan dari benda padat di jalur aliran. Terbuat sepenuhnya dari logam tahan lama seperti baja tahan karat, alat ini sangat cocok untuk mengukur cairan panas, gas, dan, yang paling penting, uap.

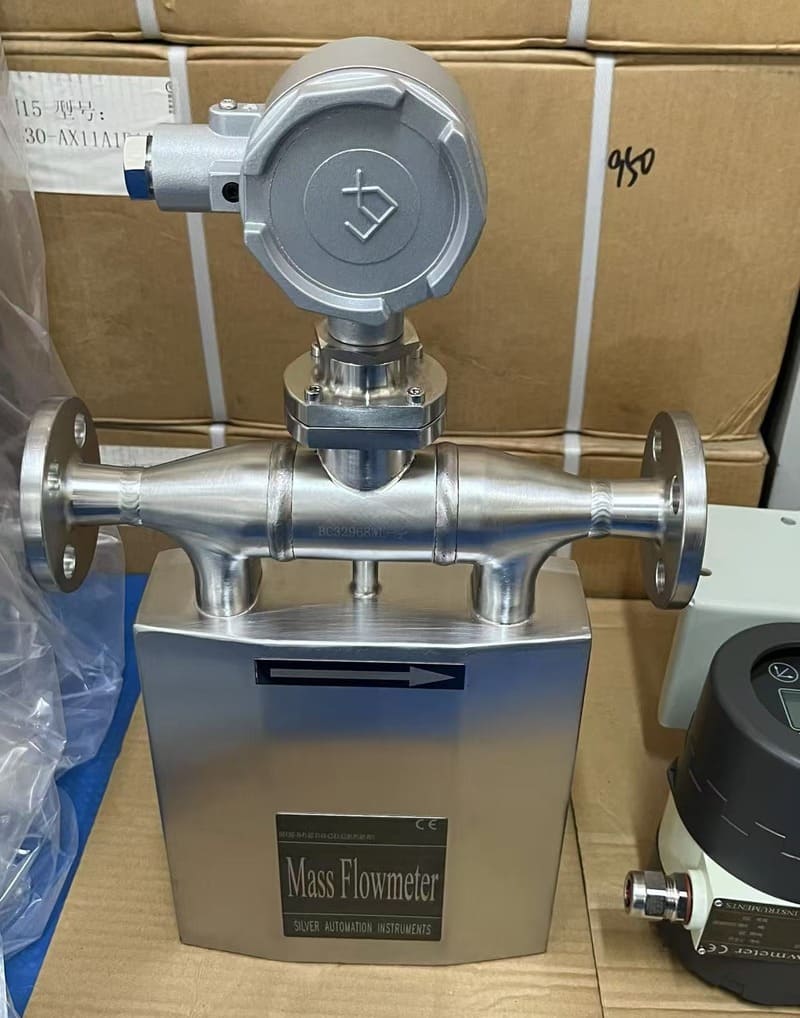

Pengukur Aliran Massa Coriolis (Hingga 450°C / 842°F) Meter Coriolis mengukur aliran massa secara langsung, sehingga kebal terhadap ketidakakuratan akibat perubahan densitas dan viskositas fluida akibat suhu. Model suhu tinggi khusus dirancang dengan material tabung dan konfigurasi sensor khusus agar dapat beroperasi dengan andal pada suhu ekstrem, memberikan akurasi tertinggi untuk proses kritis, yang kami gunakan untuk mengukur bitumen suhu tinggi atau litium/natrium cair.

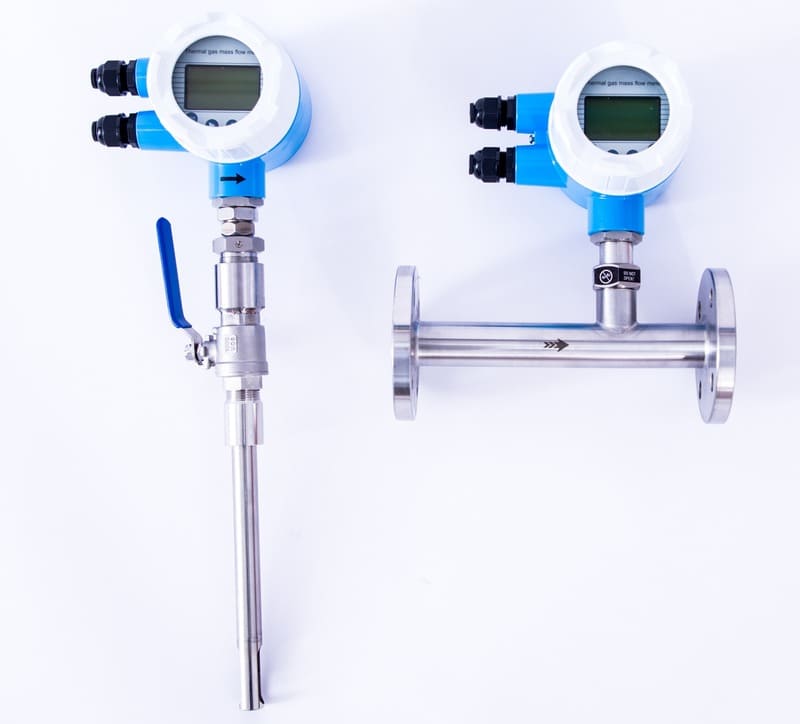

Pengukur Aliran Massa Termal (Hingga 300°C / 572°F) Dirancang untuk gas, meter aliran massa termal menggunakan sensor panas untuk mengukur aliran massa berdasarkan prinsip perpindahan panas. Versi
sensor aliran massa suhu tinggi dilengkapi probe sensor yang tangguh untuk menangani udara panas, gas buang, dan aliran gas menantang lainnya di saluran dan cerobong asap.

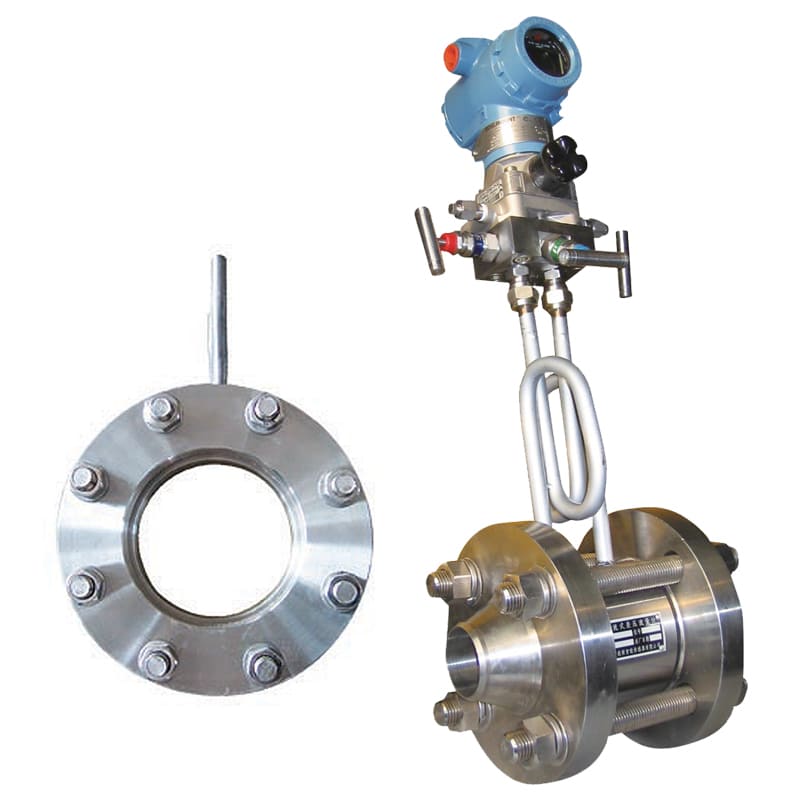

Pengukur Aliran Tekanan Diferensial (DP) (Hingga 800°C / 1472°F) Ini adalah salah satu teknologi pengukuran aliran yang paling tangguh dan serbaguna. Dengan menggunakan elemen primer yang tahan lama—seperti pelat orifis, Annubar, atau pelat orifis pengkondisi—untuk menciptakan penurunan tekanan, pemancar elektronik yang sensitif dapat dipasang dari jarak jauh. Desain ini memungkinkan sistem DP, dengan material yang tepat, untuk mengukur fluida pada suhu ekstrem. Ini merupakan solusi yang terbukti untuk aplikasi yang menantang seperti minyak panas, aspal kental, dan gas buang kotor.

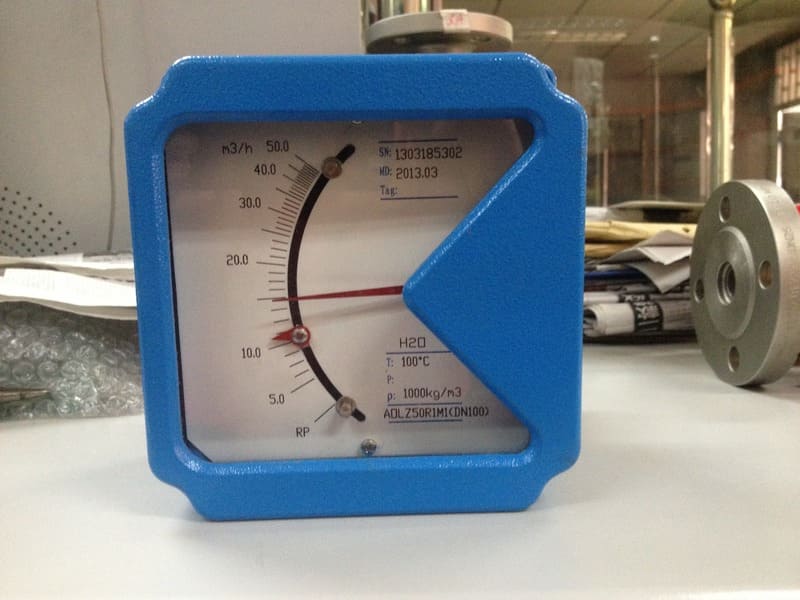

Rotameter Tabung Logam / Pengukur Aliran Area Variabel (Hingga 300°C / 572°F) Ini adalah pengukur aliran mekanis yang sederhana dan andal (opsi memiliki rotameter dengan pemancar). Konstruksi logam penuh pada pengukur aliran area variabel memungkinkannya menangani panas proses yang signifikan. Ini adalah solusi hemat biaya untuk indikasi aliran lokal dalam aplikasi seperti air umpan boiler, oli panas, dan sirkuit pendingin yang membutuhkan pengukur yang sederhana dan kokoh.

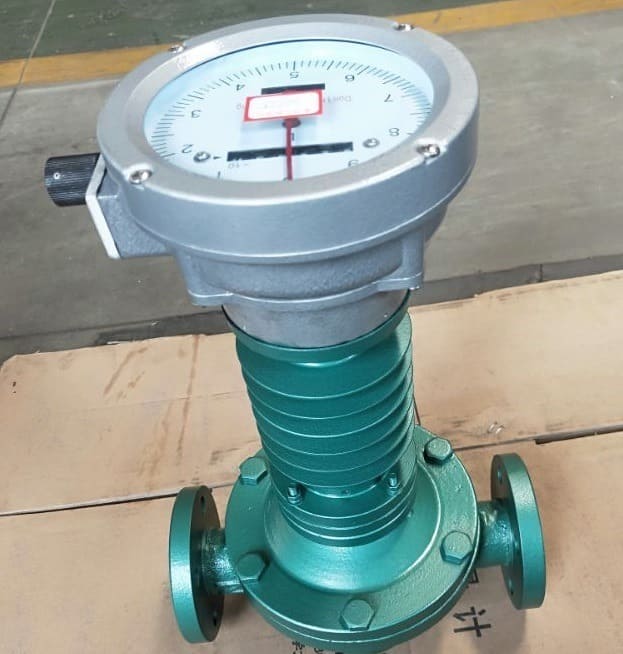

Pengukur Aliran Roda Gigi Oval (Hingga 200°C / 392°F) Sebagai pengukur perpindahan positif, pengukur aliran roda gigi oval unggul dalam mengukur cairan kental. Versi suhu tinggi tersedia untuk aplikasi seperti pengukuran minyak panas, bahan bakar, dan resin, yang memiliki viskositas dan suhu tinggi.

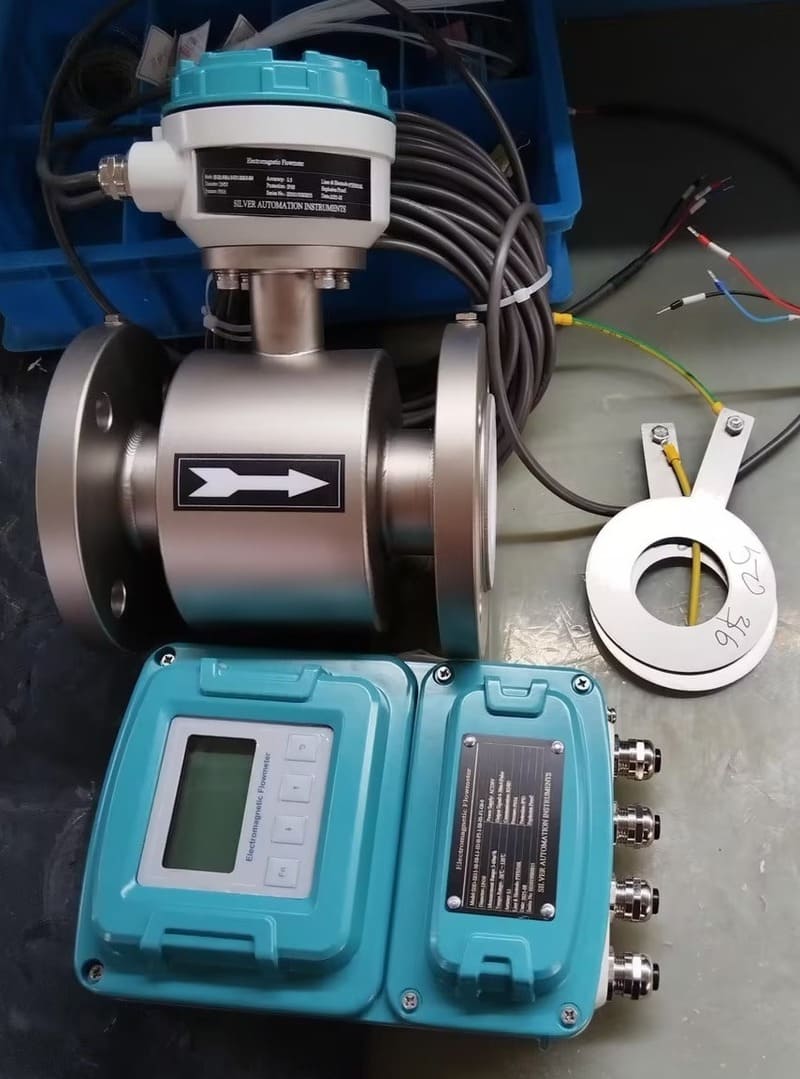

Pengukur Aliran Magnetik (Hingga 160°C / 320°F) Meskipun tidak cocok untuk suhu tertinggi, flow meter magnetik dengan lapisan PFA atau PTFE dapat menangani cairan konduktif yang cukup panas. Flow meter magnetik ini merupakan pilihan umum untuk aplikasi air panas, pemrosesan kimia, dan proses sanitasi yang melibatkan siklus pembersihan suhu tinggi.

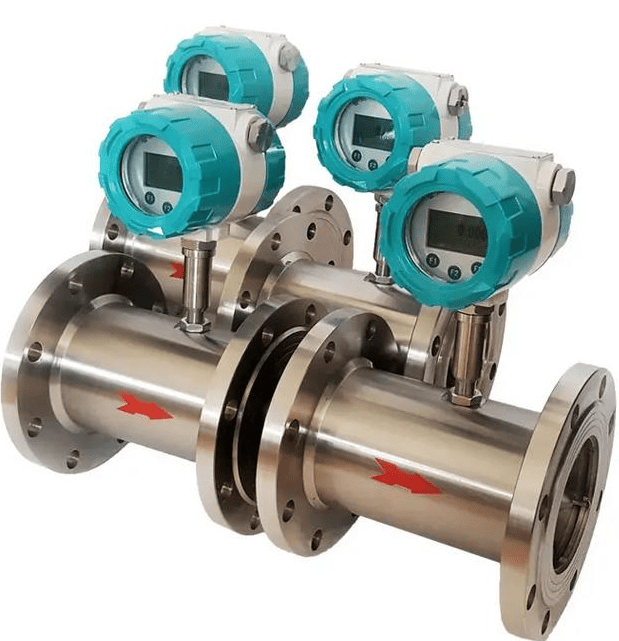

Pengukur Aliran Turbin Cair (Hingga 150°C / 302°F) Pengukur aliran turbin standar umumnya memiliki rentang suhu yang terbatas. Namun, pengukur ini dapat dikonfigurasi untuk aplikasi seperti air panas atau bahan bakar olahan pada suhu sedang.

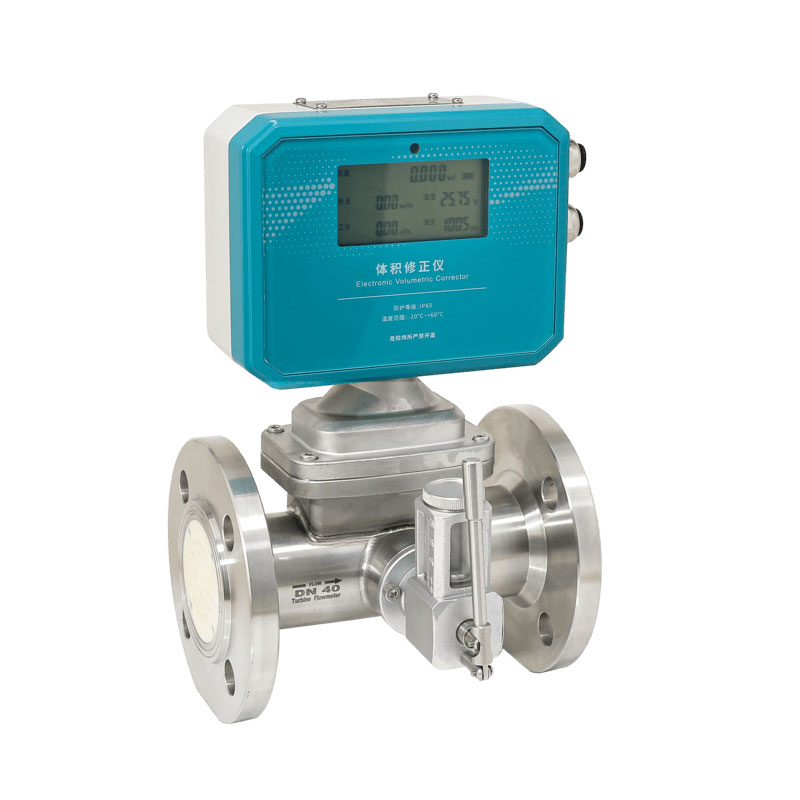

Pengukur Aliran Turbin Gas (Hingga 80°C / 176°F)
Meter turbin gas standar biasanya digunakan untuk pemindahan tahanan gas alam pada suhu sekitar dan tidak dirancang untuk proses suhu tinggi.
Perbandingan Teknologi Pengukur Aliran Suhu Tinggi
|
Flow Meter Type
|
Commonly Measured Media
|
Max Temp (°C)
|
Max Temp (°F)
|
|
Vortex Flow Meter
|
Steam, Compressed Air, Hot Gases, Hot Water,thermal oil
|
500°C
|
932°F
|
|
Differential Pressure (DP)
|
Steam, flue gas ,hot water,
|
800°C
|
1472°F
|
|
Coriolis Mass Flow Meter
|
Oils, Chemicals, LNG, Food Products, Slurries
|
450°C
|
842°F
|
|
Thermal Mass Flow Meter
|
Hot Air, Flare Gas, Nitrogen, Biogas,Natural gas
|
300°C
|
572°F
|
|
Metal Tube Rotameter
|
Water, Air, Chemicals, Nitrogen Purge
|
300°C
|
572°F
|
|
Oval Gear Flow Meter
|
Fuel Oil, Lubricants, High Viscosity Fluids
|
200°C
|
392°F
|
|
Magnetic Flow Meter
|
Water, Wastewater, Slurries, Acids, Caustics
|
160°C
|
320°F
|
|
Liquid Turbine Flow Meter
|
Condensate,Refined Fuels, Solvents, Light Chemicals
|
150°C
|
302°F
|
|
Gas Turbine Flow Meter
|
Natural Gas ,N2,O2,CO2,air
|
80°C
|
176°F
|
Sorotan pada Aplikasi Suhu Tinggi yang Menuntut
Pengukur aliran khusus dari Silver Automation Instruments menyediakan data penting dalam beberapa proses industri paling menantang di dunia.
- Pengukuran aliran Uap Super Panas dan Kondensat
Mengukur aliran uap merupakan aplikasi klasik untuk suhu dan tekanan tinggi yang ditemukan di pembangkit listrik dan boiler industri. Pengukur aliran vortex dan pengukur aliran tekanan diferensial merupakan standar industri untuk tugas ini, menawarkan daya tahan dan keandalan yang dibutuhkan untuk mengukur aliran uap demi manajemen energi dan efisiensi proses.
Sistem perpindahan panas bergantung pada sirkulasi fluida yang presisi seperti minyak panas atau air panas bertekanan. Meter Coriolis, Vortex, dan Oval Gear sering digunakan untuk memantau sistem loop tertutup ini, memastikan transfer energi yang tepat dan keamanan proses.
- Aspal, Bitumen, dan Bahan Bakar Minyak Berat
Fluida-fluida ini menghadirkan tantangan ganda, yaitu suhu ekstrem dan viskositas yang sangat tinggi. Fluida-fluida ini harus dijaga tetap panas agar tetap cair. Pengukur aliran massa Coriolis suhu tinggi dan pengukur aliran roda gigi oval dengan jaket pemanas merupakan pilihan terbaik untuk mengukur
aspal (bitumen) , yang memberikan pengukuran massa yang akurat untuk pemuatan, pencampuran, dan pengendalian pembakaran.
- Pemantauan Udara Panas dan Gas Buang
- Pemantauan gas panas sangat penting untuk kepatuhan lingkungan dan efisiensi proses. Ini mencakup pengukuran aliran udara pembakaran ke tungku , udara buang panas dari pengering, dan gas buang dalam sistem suar. Aplikasi utamanya adalah pengukuran aliran gas buang dalam cerobong asap untuk memantau emisi. Tugas-tugas ini sering kali melibatkan aliran gas kotor pada suhu tinggi tetapi tekanan rendah. Pengukur aliran massa termal suhu tinggi dan pengukur aliran Vortex ideal untuk aplikasi ini, menawarkan keandalan dan kemampuan pengukuran langsung yang dibutuhkan.
Salah satu aplikasi paling ekstrem adalah pengukuran logam cair seperti litium cair atau natrium cair, yang digunakan sebagai pendingin dalam reaktor nuklir dan produksi baterai canggih. Hal ini membutuhkan meter Coriolis suhu tinggi yang sangat terspesialisasi dan mampu menahan suhu tinggi serta sifat korosif logam cair.
Bermitra dengan Pakar Pengukuran Aliran Suhu Tinggi
Memilih flow meter yang tepat untuk aplikasi suhu tinggi merupakan keputusan kompleks yang membutuhkan pemahaman mendalam tentang proses dan teknologi instrumentasi. Tim Silver Automation Instruments memiliki keahlian untuk membantu Anda mengatasi tantangan ini. Kami menyediakan sensor aliran berkinerja tinggi yang dapat disesuaikan, memberikan akurasi dan daya tahan yang dibutuhkan proses Anda.
Hubungi teknisi kami hari ini untuk mendiskusikan aplikasi suhu tinggi Anda dan menemukan solusi pengukuran yang ideal.
