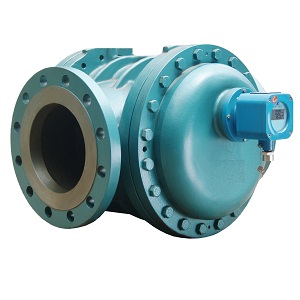

Pengukur Aliran Perpindahan Positif 12 Inci: Presisi, Ketahanan, dan Kinerja

Pengukur Aliran Perpindahan Positif Gigi Heliks 12 Inci (DN300) untuk Oli & Bahan Bakar

Meskipun meteran aliran perpindahan positif (PD) berukuran kecil seperti model 2 inci, 3 inci , atau 4 inci umum ditemukan, meteran aliran perpindahan positif 12 inci (DN300) jauh lebih sulit didapatkan. Hanya beberapa produsen yang dapat membuat meteran PD berkapasitas besar dengan kinerja yang andal. Silver Automation Instruments adalah salah satunya. Meteran aliran roda gigi heliks 12 inci kami dirancang untuk bahan bakar, oli, minyak mentah , dan diesel , memberikan pengukuran volumetrik yang akurat untuk aplikasi industri yang menuntut.

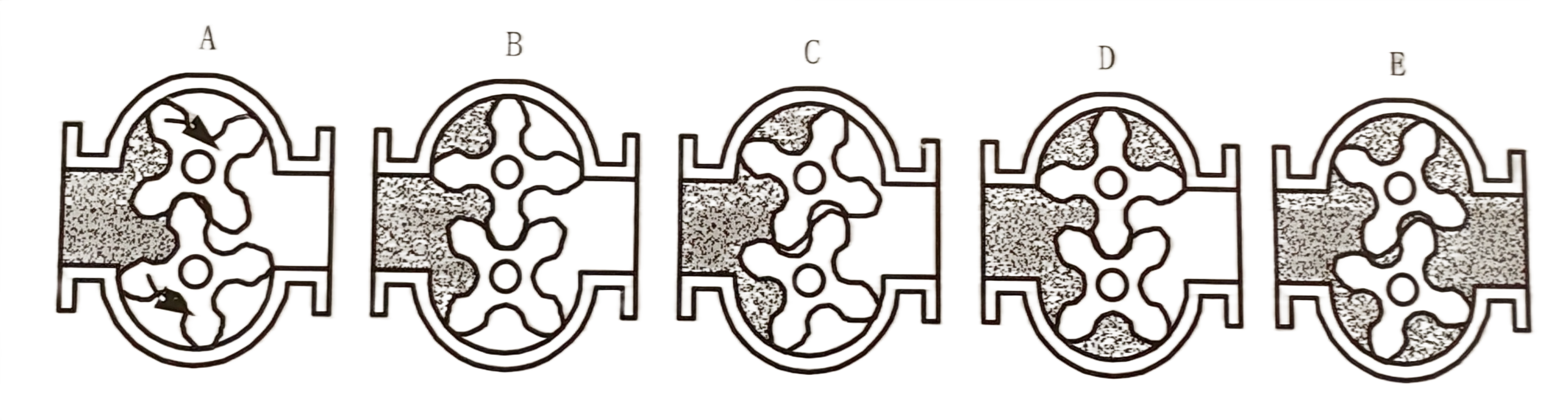

Prinsip Kerja: Bagaimana Flow Meter PD Roda Gigi Heliks Mengukur Aliran

Pengukur aliran perpindahan positif (PD) membagi fluida menjadi volume tetap yang dapat diulang. Pada pengukur aliran roda gigi heliks , dua rotor heliks yang dikerjakan dengan presisi berputar di dalam ruang pengukuran saat cairan melewatinya. Setiap putaran penuh memindahkan volume dasar tetap, sehingga jumlah total putaran berbanding lurus dengan aliran volumetrik.

Karena rotor tidak saling bersentuhan atau bersentuhan dengan dinding ruang, keausan mekanis minimal dan masa pakai diperpanjang. Profil heliks memastikan aliran yang halus dan berdenyut rendah , mengurangi getaran/riak tekanan yang dapat memengaruhi instrumen hilir atau katup kontrol. Hal ini menghasilkan kebisingan yang lebih rendah, sinyal yang lebih stabil, dan data yang presisi untuk kontrol otomatis—ideal untuk pengukuran minyak dan bahan bakar di mana pembacaan yang stabil dan pengulangan jangka panjang sangat penting.

Fitur & Keunggulan Utama

1. Akurasi & pengulangan tinggi — Akurasi hingga ±0,2% dengan pengulangan yang sangat baik; cocok untuk transfer kepemilikan dan kontrol proses.
2. Kemampuan viskositas yang luas — Menangani cairan hingga 3500 cP , mencakup oli berat/bitumen/pelumas (meter roda gigi oval biasanya cocok untuk viskositas yang lebih rendah; pemilihan tergantung pada kondisi proses).
3. Penurunan tekanan rendah & kebisingan rendah — Roda gigi heliks meminimalkan hambatan aliran dan getaran mekanis untuk pembacaan yang lebih tenang dan stabil.
4. Ketahanan suhu & tekanan — Hingga 250 °C (dengan jaket pemanas) dan peringkat tekanan hingga 900 psig (tergantung model).
5. Output fleksibel — Register mekanis atau pemancar elektronik dengan pulsa, 4–20 mA, MODBUS RTU atau HART.
6. Material yang kuat — Baja tahan karat, baja cor, atau paduan aluminium (tergantung model) agar sesuai dengan berbagai cairan, tingkat korosi, dan anggaran.
7. Perawatan & kalibrasi mudah — Mekanisme sederhana dan pengerjaan presisi mengurangi waktu henti dan biaya siklus hidup.

Keunggulan-keunggulan ini menjadikan meteran PD 12 inci sebagai pilihan serbaguna untuk penyulingan minyak bumi, pengolahan kimia, pembangkit listrik, pengisian bahan bakar kapal, dan logistik cairan curah.

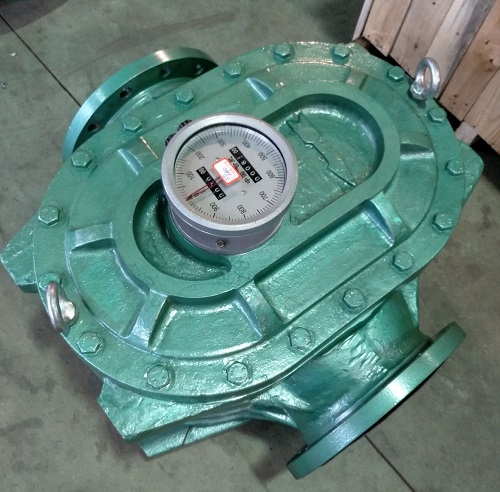

Pengukur Aliran Mekanis 12 Inci untuk Pengukuran Bahan Bakar & Oli

Pengukur aliran mekanis 12 inci ideal untuk transfer volume tinggi bahan bakar diesel, bahan bakar minyak, minyak mentah, dan hidrokarbon lainnya. Ruang roda gigi heliksnya memberikan pengukuran yang halus dan berdenyut rendah bahkan pada laju tinggi (hingga ~900 m³/jam , tergantung viskositas). Register mekanis memberikan tampilan visual langsung—andal untuk lokasi yang tidak memiliki daya eksternal. Dibuat dengan baja karbon dan baja tahan karat, pengukur ini dirancang untuk masa pakai yang lama di lingkungan yang keras, mulai dari terminal pemuatan hingga depot bahan bakar dan sistem distribusi minyak.

Aplikasi di Berbagai Industri

• Pengukuran aliran minyak di jalur pipa, terminal, dan kilang.
• Pengukuran bahan bakar untuk diesel, kerosin, dan bahan bakar penerbangan.
• Pencampuran dan pengolahan bahan kimia (cairan kental, opsi jaket pemanas)
• Pemantauan pelumas & oli hidrolik
• Pengalihan kepemilikan antara pemasok dan pengguna akhir
• Bitumen/aspal dengan versi berlapis

Konstruksi & Material

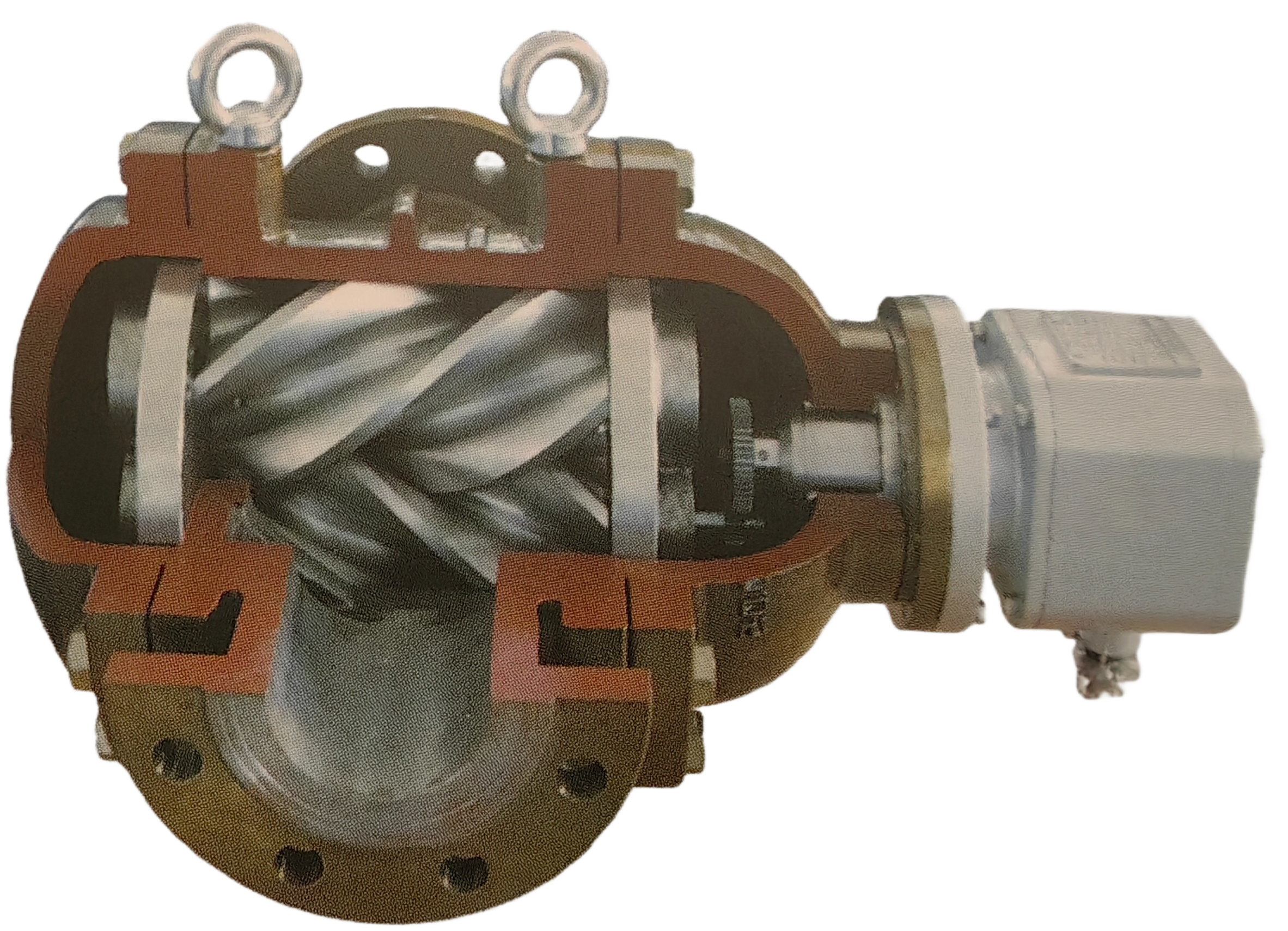

Setiap unit terdiri dari sensor aliran presisi, pengatur akurasi , register mekanis atau digital , dan pemancar sinyal . Roda gigi pengatur waktu terletak di luar ruang pengukuran untuk menyinkronkan rotor tanpa kontak internal. Jaket pemanas opsional (air panas/minyak/uap, biasanya ≤200 °C) membantu menjaga cairan kental pada kondisi optimal tanpa merusak badan meter. Kelas tekanan yang tersedia meliputi PN16, PN25, PN40 , dan 6,3 MPa (spesifik model). Desain badan tunggal atau badan ganda tersedia untuk menyesuaikan kebutuhan aliran dan instalasi.

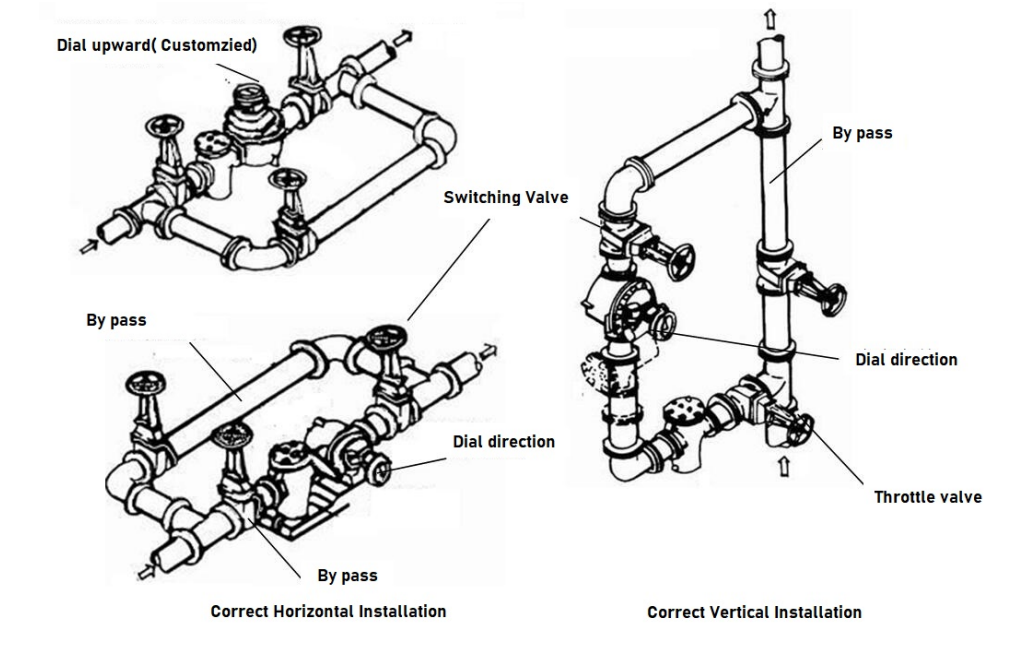

Panduan Pemasangan

• Pasang filter di bagian hulu untuk mencegah masuknya kotoran.
• Gunakan pemisah gas jika terdapat gas/gelembung yang terperangkap.
• Sesuaikan arah aliran dengan tanda panah pada badan meteran.
• Hindari perubahan katup yang cepat yang menyebabkan guncangan tekanan .
• Operasikan pada 40–80% dari aliran maksimum untuk akurasi terbaik.
• Sediakan jalur pintas jika pengukuran berkelanjutan diperlukan selama pemeliharaan.
• Hindari kalibrasi air untuk meteran besi cor/baja cor kecuali jika secara khusus disetujui.

Ringkasan Kinerja Teknis

• Ukuran : 12 inci (DN300) — dirancang untuk pipa DN300 untuk mengukur laju aliran cairan yang besar.
• Rentang aliran : hingga ~800–900 m³/jam (tipikal; bergantung pada viskositas dan konfigurasi).
• Akurasi : ±0,2% atau ±0,5% (tergantung model/konfigurasi).
• Keterulangan : ≤ 1/3 dari kesalahan dasar.
• Suhu : −41 °C hingga +250 °C (dengan opsi radiator/jaket suhu tinggi).
• Kemampuan viskositas : hingga 3500 cP .
• Output : Pulsa, 4–20 mA, HART, atau tampilan mekanis.
• Peringkat tekanan : hingga 6,3 MPa (spesifik model).
• Tahan ledakan : pilihan untuk area berbahaya.

Viskositas vs. Aliran Khas (12 Inci)

Nilai-nilai berikut adalah contoh berdasarkan aplikasi umum dan tidak mewakili semua kondisi industri.

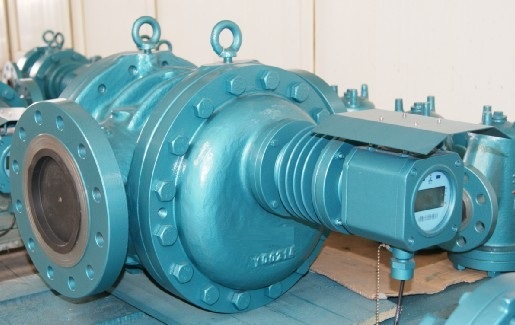

Mengapa Memilih Silver Automation Instruments?

Sebagai produsen flow meter berpengalaman di Tiongkok , Silver Automation Instruments memasok flow meter tipe positive displacement , turbin , Coriolis mass , dan magnetik ke seluruh dunia. Kami fokus pada produk yang hemat biaya dan berkinerja tinggi dengan dukungan teknis yang responsif. Setiap meter diuji sebelum pengiriman, dan sistem mutu kami sesuai dengan standar internasional (misalnya, ISO 9001, CE).

Kesimpulan

Pengukur aliran PD roda gigi heliks 12 inci (DN300) dari Silver Automation Instruments memberikan pengukuran volumetrik yang akurat dan stabil untuk aplikasi minyak , bahan bakar , dan cairan curah lainnya. Dengan material yang kokoh, I/O yang fleksibel, pilihan jaket, dan perawatan yang disederhanakan, alat ini menawarkan keandalan dan total biaya kepemilikan yang diharapkan oleh pengguna industri.

Baik Anda mengelola jaringan distribusi minyak, fasilitas penyimpanan bahan bakar, atau jalur transfer bahan kimia, meter PD 12 inci kami memastikan setiap tetes dihitung—secara akurat dan efisien.

Pertanyaan yang Sering Diajukan (FAQ) — Pengukur Aliran Perpindahan Positif 12 Inci (DN300)

1) Berapakah panjang flensa ke flensa (dari muka ke muka) dari flow meter PD 12 inci?

Panjang antar muka yang umum untuk flow meter perpindahan positif 12 inci (DN300) adalah 800 mm.

2) Berapa berat flow meter perpindahan positif 12 inci?

Perkiraan berat bersihnya sekitar 890 kg . Berat pengiriman akhir dapat bervariasi tergantung pilihan dan bahan yang digunakan.

3) Apakah flow meter PD 12 inci memerlukan jalur lurus (pipa lurus) untuk pemasangannya?

Tidak diperlukan jalur lurus. Berbeda dengan banyak meter tipe kecepatan, meter aliran PD roda gigi heliks tidak memerlukan panjang jalur lurus di bagian hulu/hilir.

4) Dapatkah meter PD 12 inci menggunakan register mekanis (tanpa daya eksternal)?

Ya. Register mekanis tersedia untuk indikasi lokal tanpa daya. Pemancar elektronik juga merupakan pilihan opsional.

5) Apakah output pulsa, 4–20 mA, atau MODBUS RTU tersedia?

Ya. Kami dapat menyediakan output pulsa , 4–20 mA , dan MODBUS RTU . Harap sebutkan kebutuhan I/O Anda saat memesan.

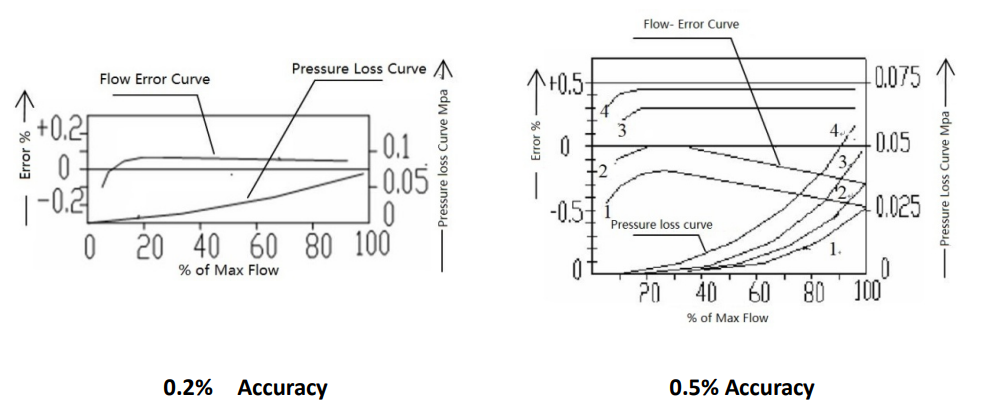

6) Dapatkah Anda memberikan kurva penurunan tekanan (ΔP) untuk flow meter PD 12 inci?

Ya. Grafik/kurva penurunan tekanan dapat disediakan berdasarkan permintaan untuk menyesuaikan viskositas, laju aliran, dan suhu fluida Anda. Berikut adalah kurva kehilangan tekanan untuk referensi Anda.
