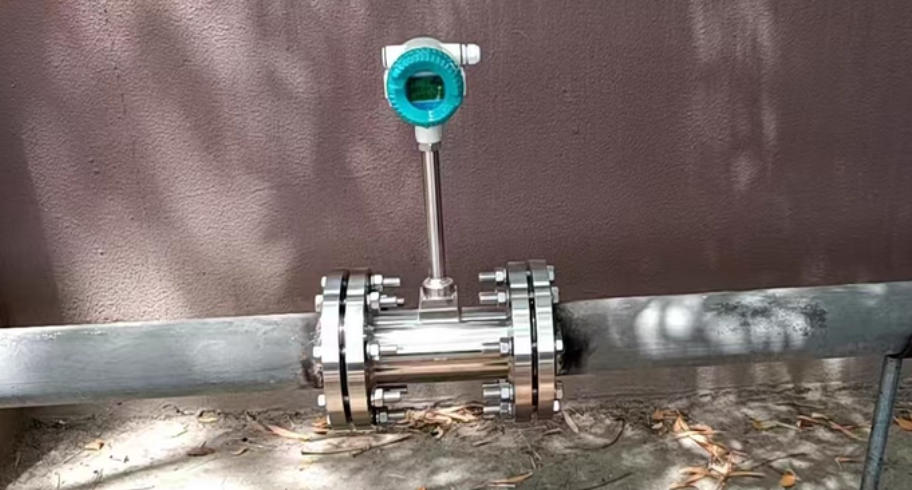

Pengukur aliran massa udara terkompresi

Apa itu meteran aliran massa udara terkompresi?

Secara sederhana, flowmeter massa udara terkompresi adalah instrumen yang secara langsung mengukur "berapa kilogram udara yang mengalir melalui pipa", dengan satuan laju aliran seperti kg/jam, t/jam. Ini berbeda dengan flowmeter vortex atau flowmeter orifice tradisional, yang mengukur "laju aliran volumetrik" (m³/jam). Hal ini sangat bervariasi dalam sistem udara terkompresi - karena volume udara terkompresi berubah secara dramatis dengan tekanan dan suhu, tetapi massanya tetap konstan. Misalnya, "meter kubik (m³)" yang dikonsumsi oleh perangkat yang sama di bawah tekanan yang berbeda mungkin berbeda beberapa kali lipat, tetapi "kilogram (kg)" yang merupakan laju aliran massa pada dasarnya stabil. Jadi, dalam skenario di mana fluktuasi tekanan umum terjadi pada udara terkompresi, pengukuran dengan laju aliran massa benar-benar mencerminkan konsumsi dan penggunaan energi yang sebenarnya.

Mengapa pengukuran aliran udara terkompresi saya selalu tidak akurat?

Alasan paling umum untuk pengukuran sistem udara terkompresi yang tidak akurat adalah sebagai berikut. Pertama, terdapat fluktuasi tekanan dan suhu. Banyak lokasi hanya memasang pengukur tekanan di outlet flow meter, mengabaikan perubahan densitas yang disebabkan oleh perubahan tekanan di hulu, terutama pada sistem di mana beberapa kompresor udara dihubungkan secara paralel atau sering diberi beban dan dilepas bebannya. Pengaruh suhu juga sangat penting, karena pembacaan pipa di dalam dan di luar ruangan dapat berbeda lebih dari 10% antara musim panas dan musim dingin.

Selanjutnya adalah turbulensi pipa. Masalah paling umum di lokasi adalah memasang meteran aliran udara bertekanan tepat setelah siku, katup, atau pereduksi. Setelah melewati komponen-komponen ini, udara akan menghasilkan pusaran yang hebat, sehingga membutuhkan bagian pipa lurus yang cukup panjang (biasanya membutuhkan 10 kali diameter pipa hulu dan 5 kali diameter pipa hilir) untuk mengembalikan aliran yang lancar. Banyak pabrik memasang sensor aliran udara dalam jarak beberapa meter dari outlet kompresor udara untuk menghemat waktu, tetapi pembacaannya melonjak tajam.
Selain itu, terdapat air kondensasi dan kabut minyak. Udara terkompresi pasti membawa minyak dan air, dan jika kotoran ini menempel pada sensor, terutama probe pengukur aliran termal, hal itu akan sangat memengaruhi karakteristik pembuangan panas, menyebabkan penyimpangan pembacaan atau bahkan kerusakan. Banyak lokasi hanya memasang filter di pipa utama, mengabaikan filtrasi sekunder di depan cabang atau instrumen.

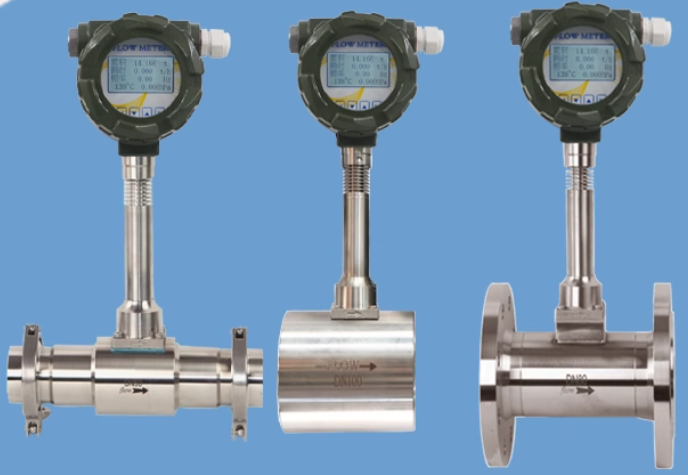

Bagaimana cara memilih pengukur aliran massa udara terkompresi yang tepat?

Rentang aliran udara terkompresi dan ukuran pipa, suhu dan tekanan operasi.

Pemilihan pertama-tama memerlukan penyediaan diameter pipa dan rentang aliran. Rentang aliran harus memberikan tiga nilai: minimum, umum, dan maksimum, terutama aliran minimum - banyak sensor aliran udara terkompresi mengalami penurunan akurasi yang tajam pada laju aliran rendah. Kedua, tekanan dan suhu kerja tidak hanya harus dipertimbangkan berdasarkan nilai konvensional, tetapi juga kondisi kerja ekstrem.

Kualitas udara seringkali diabaikan.

Untuk mengklarifikasi titik embun tekanan dan kandungan minyak dalam sistem, sebagian besar flow meter dapat menangani udara di bawah standar ISO 8573-1 Kelas 2 (titik embun tekanan -40 °C, kandungan minyak ≤ 0,1 mg/m³); Jika lebih lembap atau berminyak, perlu memilih sensor aliran udara dengan desain anti polusi.

Udara terkompresi digital dengan keluaran analog atau komunikasi digital

Sinyal keluaran ditentukan sesuai dengan sistem kontrol: keluaran analog 4-20mA adalah yang paling universal, Modbus RTU cocok untuk akuisisi data, dan HART memudahkan debugging di lokasi. Akurasi tidak perlu dikejar secara membabi buta - untuk pemantauan konsumsi energi, pengulangan ± 1,5% seringkali lebih praktis daripada akurasi ± 1%.

Pengukur aliran termal untuk pengukuran aliran massa udara terkompresi

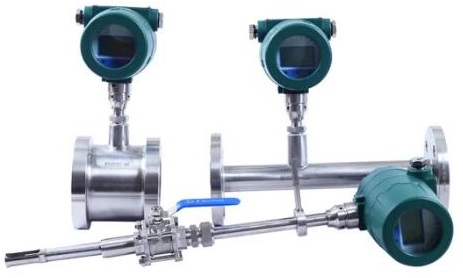

Pengukur aliran massa termal untuk udara terkompresi

Prinsip

Pengukur aliran massa termal sangat cocok untuk udara bertekanan karena secara langsung mengukur laju aliran massa. Prinsipnya sederhana: terdapat dua sensor suhu pada probe, satu dipanaskan dan yang lainnya mendeteksi suhu aliran udara. Ketika udara mengalir melewatinya, udara tersebut menyerap panas, dan semakin besar laju aliran, semakin cepat pelepasan panasnya. Laju aliran massa dapat dihitung dengan mengubah daya pemanasan.

Keuntungan

Keunggulan terbesarnya adalah tidak memerlukan kompensasi tekanan dan suhu (dalam skenario di mana tekanan relatif stabil), dan sangat sensitif terhadap laju aliran rendah, rasio penurunannya dapat mencapai 100:1, menangkap kecepatan angin lembut 0,1 meter per detik, yang sangat bermanfaat untuk deteksi kebocoran. Namun, alat ini memang sensitif - takut air, minyak, dan debu. Jika kualitas udara buruk, probe rentan terhadap pengotoran dan perlu dibersihkan atau bahkan diganti secara berkala. Selain itu, alat ini memiliki persyaratan pemasangan yang tinggi dan kesalahan yang signifikan jika penampang pipa lurus tidak mencukupi.

Jenis udara apa yang cocok untuk pengukur aliran massa termal?

Jadi, pengukur aliran massa termal cocok untuk sistem udara terkompresi yang kering, bersih, dan bertekanan stabil, seperti sumber udara bersih di pabrik elektronik dan farmasi. Namun, alat ini tidak cocok untuk lingkungan lembap dan berminyak dengan fluktuasi tekanan yang parah, seperti stasiun kompresi udara lama atau sistem pelumasan oli.

Flowmeter pusaran dengan kompensasi suhu dan tekanan merupakan pendekatan praktis dalam pengukuran massa udara terkompresi.

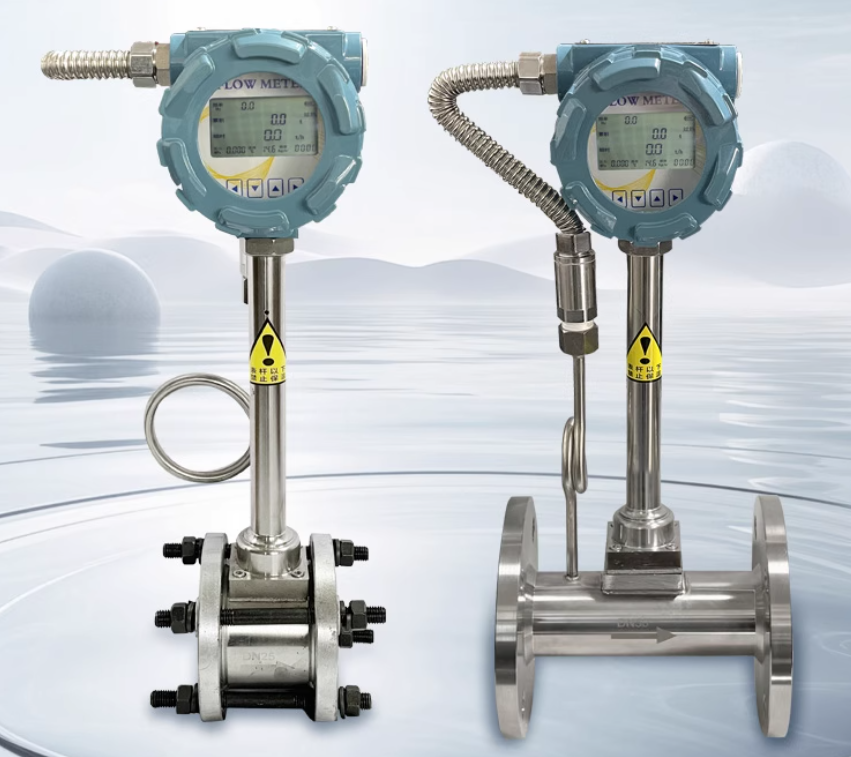

Pengukur aliran pusaran dengan kompensasi suhu dan tekanan.

Prinsip

Prinsip kerjanya adalah "vorteks numerik" - ketika aliran udara melewati probe, kolom vorteks dihasilkan, dan frekuensinya sebanding dengan kecepatan aliran. Namun yang diukur adalah laju aliran volumetrik dalam kondisi kerja, sedangkan volume udara terkompresi bervariasi secara dramatis dengan tekanan dan suhu. Oleh karena itu, intinya terletak pada kompensasi: sensor aliran vorteks perlu mengumpulkan sinyal tekanan dan suhu secara real-time, mengubah laju aliran operasi menjadi laju aliran standar (Nm³/jam) atau laju aliran massa (kg/jam), dan data tersebut menjadi bermakna.

Keuntungan

Keunggulannya jelas: dibandingkan dengan tipe pengukur aliran massa termal, alat ini lebih tahan terhadap kotoran dan kurang sensitif terhadap kabut minyak dan air kondensasi umum dalam udara terkompresi; tidak memiliki bagian yang bergerak, stabil dan tahan lama; dan efektivitas biayanya sangat baik pada laju aliran menengah hingga tinggi.

Kekurangan

Kekurangannya juga jelas: takut pada laju aliran rendah, akurasi biasanya menurun atau bahkan tidak dapat diukur ketika laju aliran di bawah 2-3 m/s, sehingga sulit untuk mendeteksi kebocoran kecil; saya juga takut pada getaran pipa. Jika frekuensi getaran mendekati frekuensi pusaran, akan menyebabkan interferensi.

Oleh karena itu, alat ini cocok untuk dipasang di jalur pipa utama, dengan tekanan stabil dan laju aliran sedang hingga tinggi, seperti di saluran keluar stasiun kompresi udara dan jalur pipa utama bengkel, untuk penghitungan total energi yang andal. Alat ini memberikan data yang terkompensasi, stabil, dan dapat dibandingkan, menjadikannya pilihan ekonomis untuk pengukuran sistem.

Pengukur aliran massa tipe sisipan atau pengukur aliran massa tipe sebaris?

Pengukur aliran massa udara tekan tipe inline atau insertion?

Hal ini terutama berfokus pada pemantauan ukuran dan anggaran pipa. Biaya pemasangan flow meter massa udara tipe sisipan rendah, dan tidak perlu menghentikan produksi dan memotong pipa. Pemasangannya dapat dilakukan dalam dua jam oleh satu tim, yang sangat cocok untuk renovasi pipa berdiameter besar dengan diameter DN80 atau lebih. Namun, akurasinya biasanya sekitar ± 2% untuk flow meter pusaran tipe sisipan dan sangat dipengaruhi oleh distribusi kecepatan aliran. Kabar baiknya adalah flow meter massa termal tipe sisipan dan flow meter massa termal inline memiliki akurasi yang sama.

Tipe inline memiliki akurasi lebih tinggi (hingga ± 1%) dan stabilitas yang baik, tetapi mahal, sulit dipasang, dan memerlukan pemotongan pipa. Tipe ini cocok untuk proyek baru atau keperluan dengan persyaratan akurasi pengukuran tinggi saat memasang flow meter vortex (seperti penyelesaian perdagangan). Prinsip sederhana: Untuk DN200 dan di bawahnya, tipe penampang pipa lebih disukai, sedangkan untuk DN300 dan di atasnya, tipe plug-in memiliki efektivitas biaya yang lebih tinggi.

Bagaimana jika tidak ada cukup pipa lurus untuk pengukuran laju aliran massa udara terkompresi?

Jika tidak ada cukup bagian pipa lurus di lokasi (misalnya ruang terbatas di ruang komputer), ada beberapa solusi alternatif: pertama, pasang penyearah pipa untuk menyebarkan pusaran dan mengurangi kebutuhan bagian pipa lurus dari 10D menjadi 5D; kedua, pindahkan flow meter lebih jauh ke hilir, bahkan jika digunakan pipa sepanjang beberapa puluh meter, pembacaannya akan jauh lebih stabil.

Unit pengukuran aliran udara terkompresi

Konversi satuan adalah hal yang paling mudah membingungkan. Nm³/jam adalah laju aliran standar (0 °C, 1 atmosfer), m³/jam adalah laju aliran operasi (pada suhu dan tekanan aktual), dan SCFM adalah American standard cubic feet per minute (21 °C, 1 atmosfer). Kontrak udara terkompresi sering kali diselesaikan dalam Nm³/jam, tetapi flow meter mengeluarkan kg/jam atau m³/jam aktual, yang perlu dikonversi berdasarkan tekanan dan suhu waktu nyata. Pendekatan yang andal adalah dengan membuat flow meter langsung mengeluarkan Nm³/jam dengan kompensasi untuk menghindari kesalahan perhitungan di kemudian hari.

Pada akhirnya, mengukur laju aliran massa udara terkompresi bukanlah sesuatu yang dapat diselesaikan hanya dengan membeli instrumen berpresisi tinggi. Ini adalah rekayasa sistem, mulai dari pemilihan, pemasangan hingga pemeliharaan, setiap mata rantai dapat menimbulkan kesalahan. Memahami prinsip-prinsip, mengenali kondisi operasi, dan menstandarisasi pemasangan jauh lebih penting daripada sekadar mengejar akurasi instrumen. Di lapangan, instrumen berpresisi sedang yang dipasang dengan benar seringkali jauh lebih andal daripada alat pengukur laju aliran massa udara berpresisi tinggi yang dipasang secara sembarangan.
