Pengukuran Tekanan dan Satuan Tekanan dalam Teknik

1. Pengantar Pengukuran Tekanan

Pengukuran tekananTekanan memainkan peran penting dalam industri modern, penelitian ilmiah, dan aplikasi sehari-hari. Dalam produksi industri, tekanan, seperti halnya suhu, aliran, atau level, merupakan variabel proses penting yang harus dipantau dan dikendalikan. Akurasi pengukurannya secara langsung memengaruhi efisiensi energi, keamanan produksi, dan kinerja ekonomi secara keseluruhan.

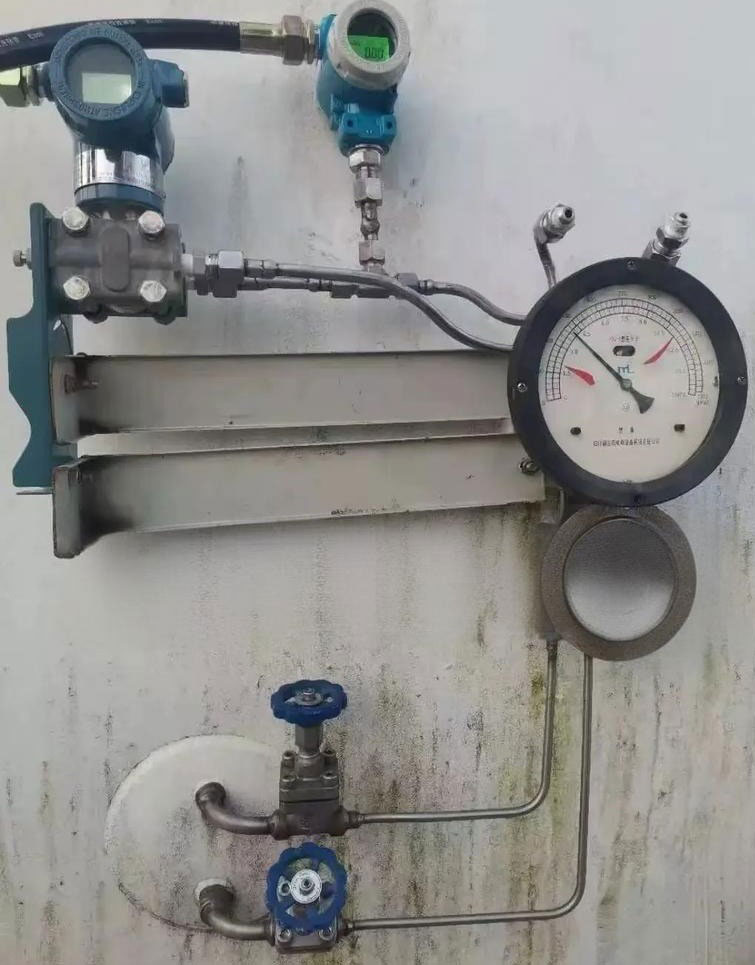

Pengukuran Tekanan Uap


Sebagai contoh, sistem generator turbin uap membutuhkan uap bersuhu tinggi dan bertekanan tinggi. Selama pengoperasian, berbagai instrumen tekanan memastikan stabilitas dan efisiensi sistem. Dalam industri kimia, kontrol tekanan yang akurat menentukan hasil reaksi. Misalnya, dalam sintesis amonia, menjaga tekanan yang tepat memastikan reaksi kimia berlangsung dengan hasil optimal. Tekanan rendah mengakibatkan efisiensi konversi yang buruk, sedangkan tekanan berlebihan meningkatkan risiko keselamatan.

Dalam penelitian ilmiah dan teknologi modern, tekanan memengaruhi transformasi struktural atau fase material. Logam tertentu hanya dapat dimurnikan dalam kondisi tekanan sangat rendah untuk mencapai kemurnian tinggi. Produksi berlian buatan, di sisi lain, membutuhkan tekanan sangat tinggi yang mencapai kisaran gigapascal (GPa). Bahkan dalam teknologi baru seperti pelapisan film tipis, kontrol vakum dan tekanan sangat penting.

Di bawah tekanan tinggi, sifat fisik fluida, logam, dan material lainnya—seperti kompresibilitas, viskositas, konduktivitas listrik, dan struktur kristal—menunjukkan perilaku yang berbeda dari kondisi atmosfer standar. Oleh karena itu, kemajuan dalam teknologi pengukuran tekanan sangat penting untuk memahami dan mengelola perubahan-perubahan ini.

Dalam industri pertahanan dan kedirgantaraan, pemantauan tekanan sama pentingnya. Aplikasinya meliputi pengujian terowongan angin, pemetaan tekanan permukaan pesawat terbang, kontrol sistem bahan bakar dan pelumasan, sistem hidrolik dan pneumatik, kontrol daya dorong jet, dan pengukuran ketinggian. Dalam semua kasus ini, instrumentasi tekanan yang presisi sangat diperlukan.

2. Pengembangan dan Persyaratan Teknologi Pengukuran Tekanan

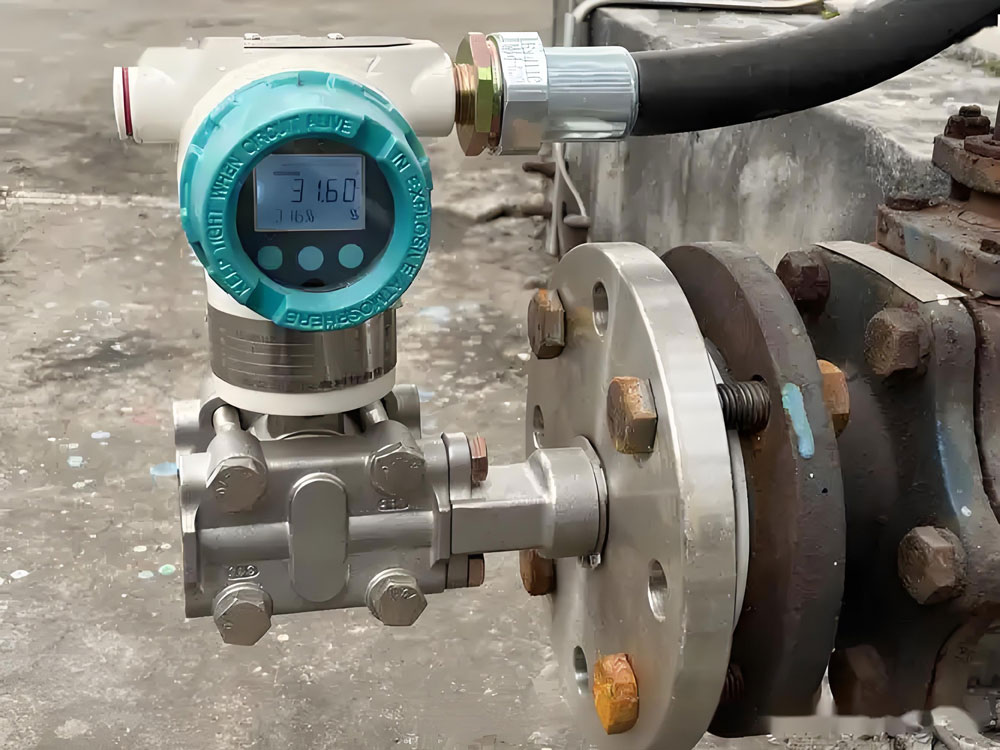

Menuntut dari Pemancar Tekanan

Seiring dengan kemajuan pesat produksi industri dan penelitian ilmiah, permintaan akan pengukuran tekanan telah meningkat secara dramatis. Industri modern membutuhkan instrumen yang mampu mengukur tekanan ultra-tinggi dan tekanan mikro dengan akurasi yang sangat tinggi.

• Rentang tekanan ultra-tinggi yang terukur secara global kini mencapai puluhan juta pascal.
• Di Tiongkok, tekanan setinggi 2,5×10⁵ MPa telah berhasil diukur.
• Di bidang vakum dan tekanan mikro, tekanan absolut terendah yang dapat diukur di seluruh dunia adalah 10⁻¹² Pa , sedangkan China telah mencapai 10⁻¹⁰ Pa .

Pengukuran tekanan mencakup berbagai macam aplikasi: gas dan cairan, tekanan statis dan dinamis, media bersih dan kental, bahkan cairan beracun atau berpelumas. Para insinyur juga harus memastikan transmisi nilai tekanan yang akurat dari standar referensi ke instrumen kerja, sambil mengembangkan metode dan peralatan baru untuk memenuhi kebutuhan yang muncul.

3. Konsep Dasar Tekanan

3.1 Definisi Tekanan

Dalam fisika, tekanan mengacu pada gaya yang bekerja per satuan luas pada suatu permukaan. Secara matematis, hubungan ini dinyatakan sebagai:

Di mana:

• p = tekanan
• F = gaya yang diterapkan
• A = luas permukaan

Ketika gaya yang diterapkan terdistribusi secara tidak merata, tekanan dapat didefinisikan sebagai:

Dalam praktik teknik, tekanan sering dinyatakan dalam beberapa cara berbeda tergantung pada kondisi referensi dan metode pengukuran.

4. Jenis-Jenis Tekanan Umum

4.1 Tekanan Atmosfer

Tekanan atmosfer ( p₀ ) adalah gaya yang diberikan oleh berat udara di atas permukaan Bumi. Tekanan ini bervariasi tergantung pada ketinggian, garis lintang, suhu, dan kondisi cuaca.

4.2 Tekanan Absolut

Tekanan absolut ( pₐ ) mewakili tekanan total yang diberikan oleh fluida, gas, atau uap pada titik tertentu, termasuk tekanan atmosfer.

4.3 Tekanan Gauge

Tekanan relatif ( p ) adalah tekanan yang diukur relatif terhadap tekanan atmosfer, yaitu:

4.4 Vakum (Tekanan Negatif)

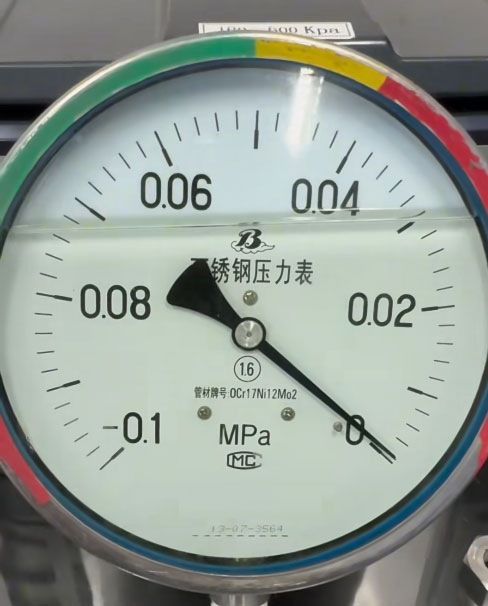

Tekanan Negatif

Ketika tekanan absolut lebih rendah daripada tekanan atmosfer, perbedaan tersebut disebut tekanan vakum ( pₕ ), yang dinyatakan sebagai:

4,5 Derajat Vakum

Tingkat vakum menunjukkan seberapa rendah tekanan absolut dibandingkan dengan tekanan atmosfer. Dalam sebagian besar aplikasi industri, instrumen dirancang untuk mengukur tekanan relatif atau tekanan vakum secara langsung.

Hubungan antar berbagai jenis tekanan diilustrasikan secara konseptual pada Gambar 1-1.

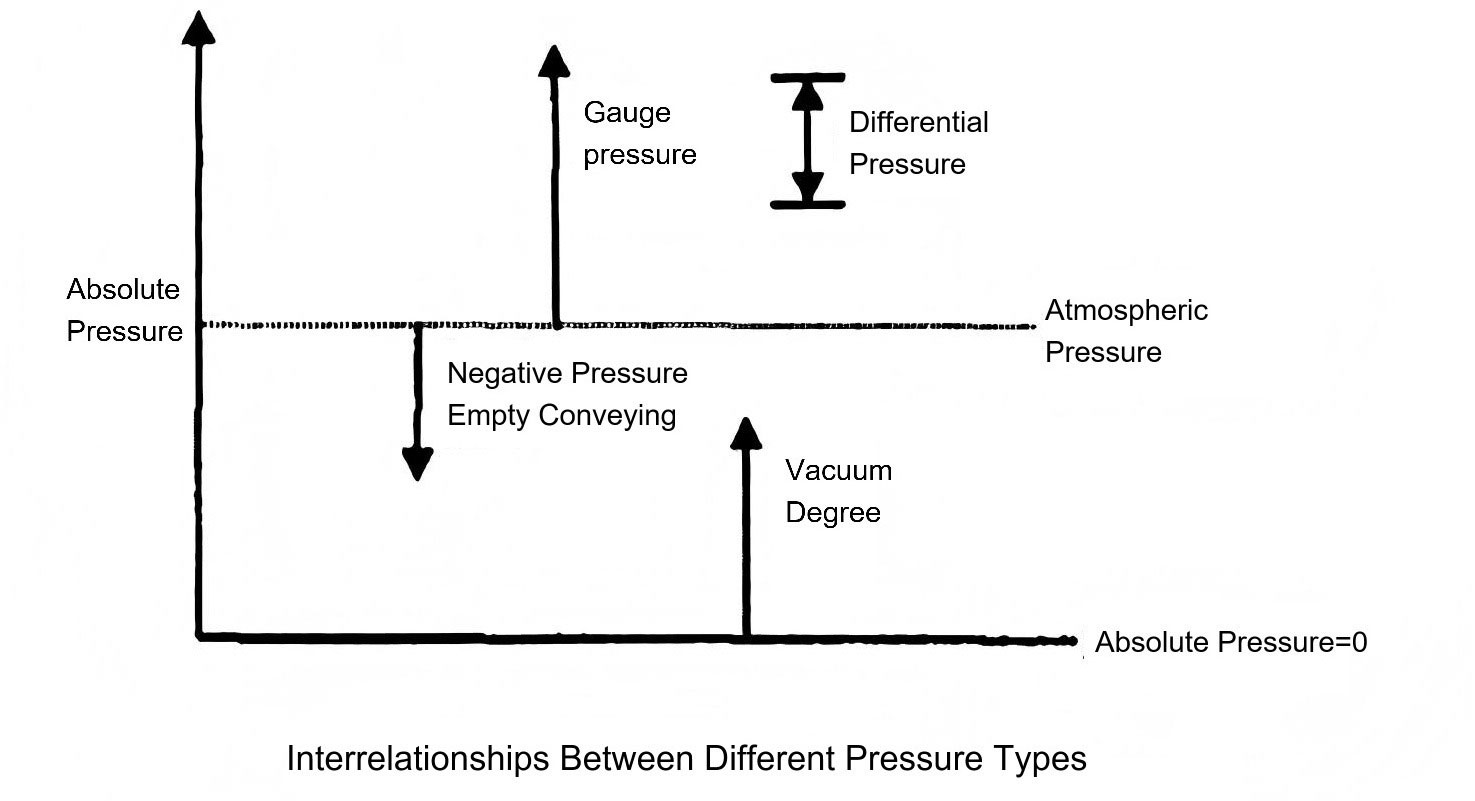

Gambar 1-1 : Hubungan antara tekanan absolut, tekanan atmosfer, tekanan relatif, dan tekanan vakum.

5. Satuan Tekanan dan Konversi

Dari definisi tekanan, jelas bahwa tekanan adalah besaran turunan yang dinyatakan sebagai gaya per satuan luas .
Menurut standar internasional (SI), satuan dasar tekanan adalah Pascal (Pa) , yang didefinisikan sebagai:

Meskipun Pascal diadopsi secara universal, beberapa satuan tradisional dan spesifik industri tetap digunakan di berbagai sektor. Yang paling umum meliputi:

5.1 Atmosfer Teknik

Didefinisikan sebagai tekanan yang dihasilkan oleh gaya 1 kilogram yang bekerja pada 1 cm² , dilambangkan sebagai kgf/cm².

5.2 Atmosfer Standar

Mewakili tekanan yang diberikan oleh kolom merkuri 760 mmHg pada suhu 0°C dan gravitasi standar (9,80665 m/s²). Satuan ini umumnya disingkat sebagai atm .

5,3 Milimeter Raksa (mmHg)

Tekanan yang diberikan oleh kolom merkuri 1 mm dalam kondisi standar.

5,4 Milimeter Air (mmH₂O)

Tekanan yang dihasilkan oleh kolom air setinggi 1 mm pada suhu 4°C.

5.5 Satuan Umum Lainnya

Satuan tekanan tambahan meliputi bar , meter kolom air (mH₂O) , dan pound per inci persegi (psi atau lbf/in²) .

Untuk memudahkan konversi, Tabel 1-1 menyediakan koefisien konversi antara berbagai satuan tekanan.

6. Ringkasan

Pengukuran tekananTekanan merupakan tulang punggung otomatisasi industri, eksperimen ilmiah, dan teknik modern. Pemahaman tentang berbagai jenis tekanan , satuan , dan prinsip konversi memastikan akurasi, keamanan, dan efisiensi di semua disiplin ilmu teknik. Seiring dengan tuntutan teknologi baru akan presisi yang lebih tinggi dan rentang pengukuran yang lebih luas, kemajuan dalam instrumen pengukuran tekanan akan terus mendorong kemajuan baik di industri maupun penelitian.

Tabel 1-1 Faktor Konversi Satuan Tekanan
