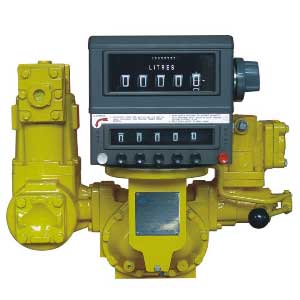

Pengukur aliran perpindahan positif Seri LC-M

Meter seri LC-M adalah meter perpindahan positif untuk cairan; ini adalah jenis meter aliran bahan bakar curah. Meter ini dirancang untuk pengukuran cairan curah baik dalam aplikasi transfer maupun kontrol proses; sangat cocok untuk pengukuran aliran curah minyak dan bahan bakar.

Prinsip kerja pengukur aliran perpindahan positif

Meter tersebut terdiri dari wadah tempat dua rotor perpindahan berbilah dan satu rotor pemblokir tunggal di tengah berputar secara sinkron di dalam tiga lubang silindris tanpa kontak logam ke logam di dalam elemen meter. Setiap rotor ditopang di kedua ujungnya oleh pelat bantalan tempat poros rotor menonjol.
Rotor perpindahan berbilah, secara bergantian bergerak melalui dua lubang setengah silinder elemen meter, sementara rotor penghalang tunggal berputar di dalam lubangnya sedemikian rupa sehingga menghasilkan segel kapiler kontinu antara produk hulu yang tidak terukur dan produk hilir yang terukur.
Di salah satu ujung setiap poros rotor terdapat roda gigi pengatur waktu. Roda gigi rotor pengunci, yang memiliki jumlah gigi dua kali lipat dari setiap roda gigi rotor penggerak, berputar dengan kecepatan setengah RPM dari rotor penggerak.

Keunggulan flow meter perpindahan positif seri LC-M

• Mekanisme penyesuaian tanpa langkah yang sangat baik memungkinkan penyesuaian mikro pada meteran.
• Akurasi dan pengulangan yang tinggi pada rentang aliran yang luas, akurasi superior pada aliran konstan.
• Perawatan rendah, tidak ada kontak logam ke logam di ruang pengukuran, masa pakai lama. Kehilangan tekanan rendah, pengukur aliran gravitasi sejati.
• Pengukuran aliran dengan akurasi tinggi tanpa terpengaruh oleh fluktuasi tekanan, variasi suhu, dan perubahan viskositas.
• Aksesori pengukur aliran perpindahan positif meliputi penghilang udara, saringan, katup, dan pilihan register dan printer mekanis atau elektronik untuk pengaturan awal, penjumlahan pengiriman, dan pencetakan tiket.

Spesifikasi flow meter PD

• Bahan sensor pengukur aliran PD: aluminium, besi cor, dan baja tahan karat
• Pengukur aliran PD dengan akurasi tinggi: ± 0,2%
• Keterulangan: ≤0,07%
• Satuan Aliran: Liter/Galon AS/Galon Inggris
• Ukuran dan rentang aliran flow meter PD yang tersedia
• Pengukur aliran PD 40mm atau 1,5”: 25-250 L/min
• Pengukur aliran perpindahan positif DN50 atau 2 inci, 55-550 LPM
• Pengukur aliran DN80 PD atau ukuran 3 inci: 506-5063 GPM (galon AS per menit)
• Pengukur aliran perpindahan positif DN100 atau 4 inci: 748~7484 Galon/menit
• Sensor aliran NB150mm atau PD 6 inci dapat menangani aliran 300-3000 liter per menit.

Aplikasi pengukur aliran perpindahan positif

Pengukuran aliran untuk bahan bakar penerbangan, pelarut, bahan bakar, bensin, diesel, biodiesel, gas minyak cair (LPG), pengukur aliran minyak mentah, pengisian bahan bakar kereta api dan gerbong kereta, pengisian bahan bakar kendaraan pertambangan dan pabrik, serta pengisian bahan bakar kapal dan perahu. Juga untuk cairan panas dan/atau kental; gerbong tangki yang mengantarkan bahan bakar ke rumah-rumah untuk pemanasan domestik atau bensin ke stasiun layanan; truk tangki yang mengantarkan LPG ke rumah-rumah dan pertanian; dan pengisi bahan bakar penerbangan yang mengantarkan avgas atau bahan bakar jet ke pesawat terbang.
Pemeriksaan operasi pemuatan/pembongkaran bahan bakar dan produk petrokimia di pabrik penyimpanan bahan bakar curah dan/atau kilang minyak.
Di atas truk tangki untuk pengangkutan dan pengiriman bahan bakar/LPG.
Sistem pengisian bahan bakar tugas berat untuk kendaraan besar dan pesawat terbang.

Aksesori untuk flow meter perpindahan positif
