Apa itu Air Lunak & Mengapa Mengukur Alirannya?
Air lunak mengacu pada air yang diolah melalui pertukaran ion atau osmosis balik untuk menghilangkan ion-ion kesadahan seperti kalsium dan magnesium, yang biasanya memiliki konduktivitas di bawah 50 μS/cm. Signifikansi industrinya meliputi:
1. Perlindungan Anti-Kerak: Memperpanjang umur peralatan (boiler, penukar panas)
2. Stabilitas Proses: Memastikan akurasi formulasi dalam industri farmasi & makanan
3. Kepatuhan Lingkungan: Memenuhi standar konsentrasi ion untuk pembuangan air limbah
Industri Utama yang Memerlukan Pengukuran Aliran Air Lunak yang Akurat:

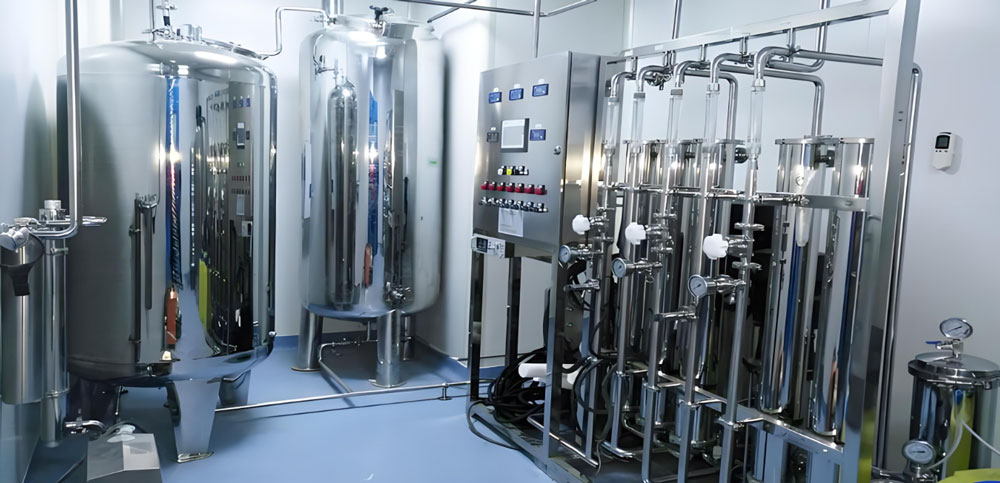

Farmasi (sistem air murni)

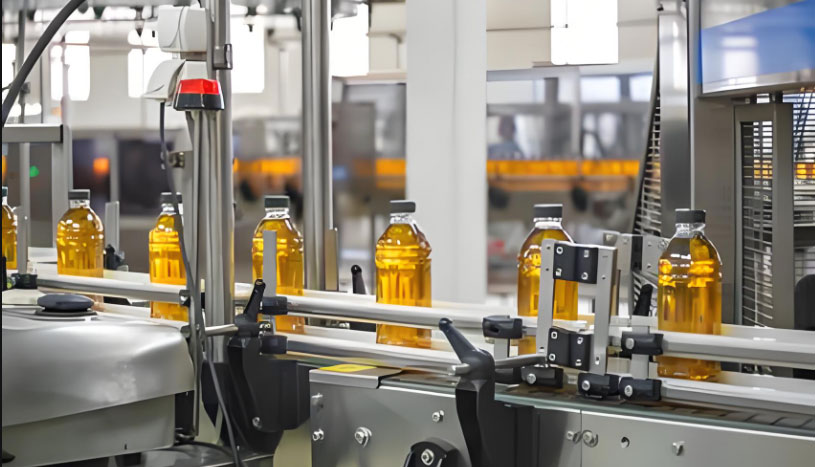

Makanan & Minuman (pencampuran bahan)

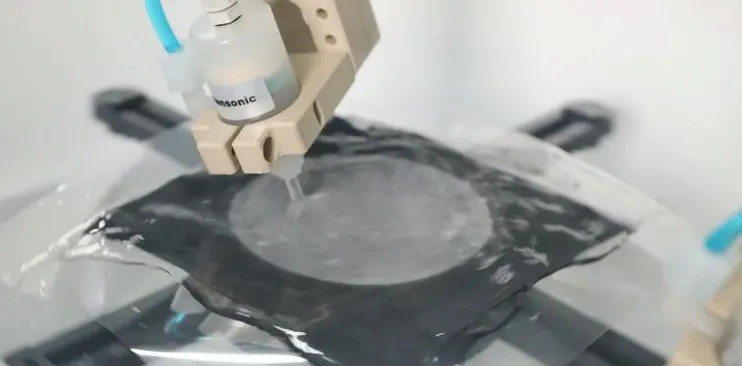

Mikroelektronika (pembersihan wafer)

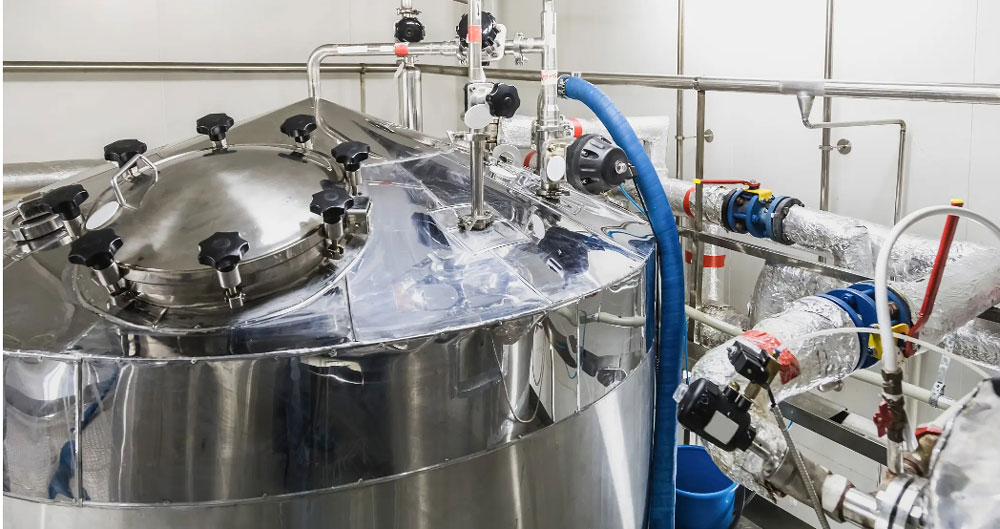

Pengolahan Kimia (pendinginan reaktor)

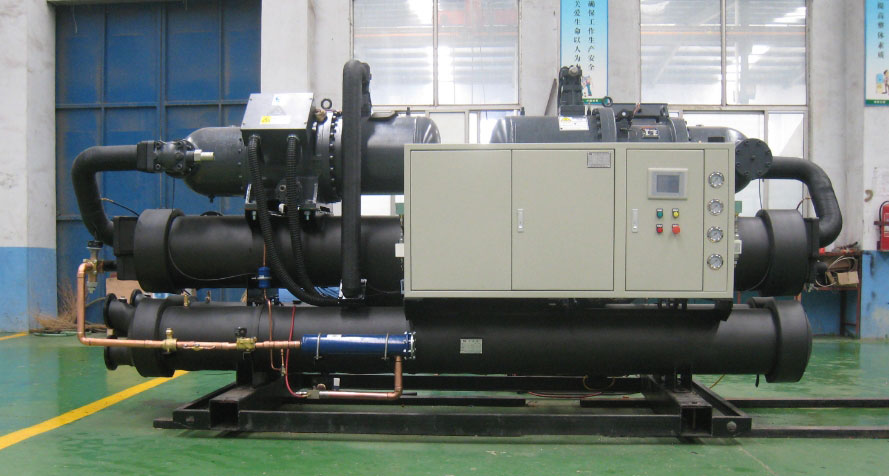

Sistem Sirkulasi HVAC
Analisis Perbandingan Empat Teknologi Pengukur Aliran Air Lunak

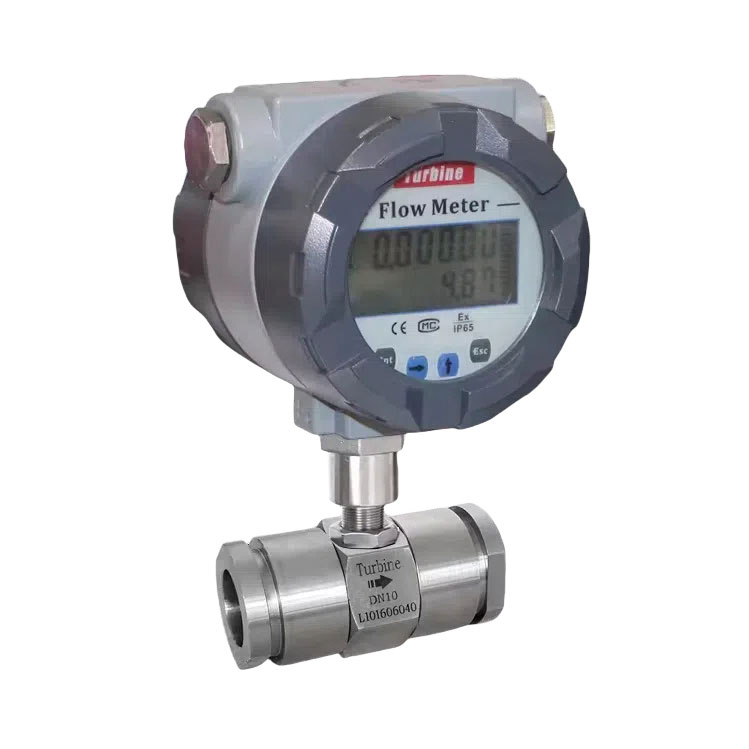

# 1. Turbin Flow Meter untuk air lunak

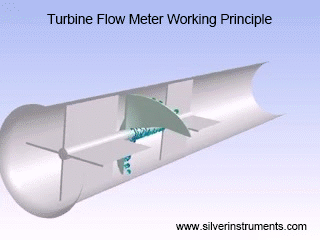

Prinsip Operasi: energi kinetik air lunak memutar turbin, dengan laju aliran dihitung melalui sensor magnetik/optik yang mendeteksi kecepatan putaran.

Keuntungan Pengukuran Aliran Air Lunak:
✅Akurasi 0,5%
✅Cakupan ukuran pipa penuh (DN4-DN200) untuk mencakup berbagai jaringan pipa dan rentang aliran, permintaan normal adalah meteran aliran RO 1/2”, meteran aliran air 1”, air OR 2 inci, meteran aliran air 3 inci, dan seterusnya.
✅Mengukur kecepatan aliran 0,3-10 m/s
✅Bahan baja tahan karat untuk pengukuran air lunak
✅
Alat ukur aliran air harga murah ✅Alat pengukur aliran air lunak digital dengan tampilan digital, 4-20mA, keluaran pulsa, opsi dengan MODBUS RTU.
Keterbatasan:
-Sensitif terhadap partikulat (membutuhkan filter 100μm), pengukur aliran turbin cair hanya dapat mengukur cairan bersih tanpa partikel.
-Keausan mekanis memengaruhi stabilitas jangka panjang, karena memiliki bagian yang bergerak di dalam sensor aliran turbin.

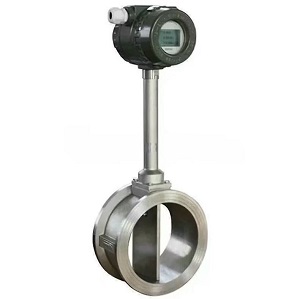

# 2. Pengukur Aliran Vorteks

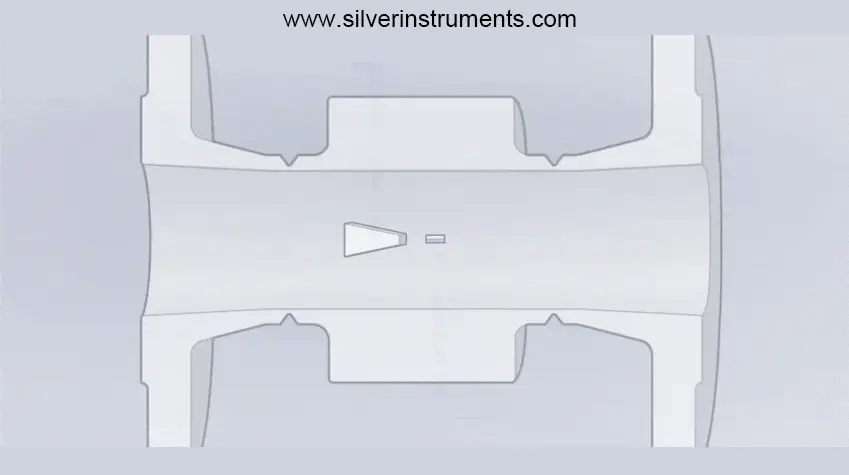

Prinsip Kerja: Memanfaatkan efek jalan pusaran Kármán, menghitung aliran melalui frekuensi pelepasan pusaran yang terdeteksi.

Pengukur aliran pusaran untuk pengukuran air lunak Kinerja:
✅Tidak ada bagian yang bergerak (perawatan rendah)
✅Dapat dibuat menjadi meteran aliran air bertekanan tinggi, misalnya menahan tekanan 6,3MPa
✅Rentang suhu yang luas (-40°C~350°C) untuk sensor aliran pusaran
✅Semua
sensor aliran baja tahan karat terbuat dari bahan baja tahan karat 304, 316 atau 316L
✅Dapat dibuat menjadi flow meter 24V DC atau yang dioperasikan dengan baterai.
✅Dapat dibuat menjadi sambungan proses yang berbeda, seperti flensa, meteran aliran sanitasi tri-clamp, sambungan sekrup, dan seterusnya.

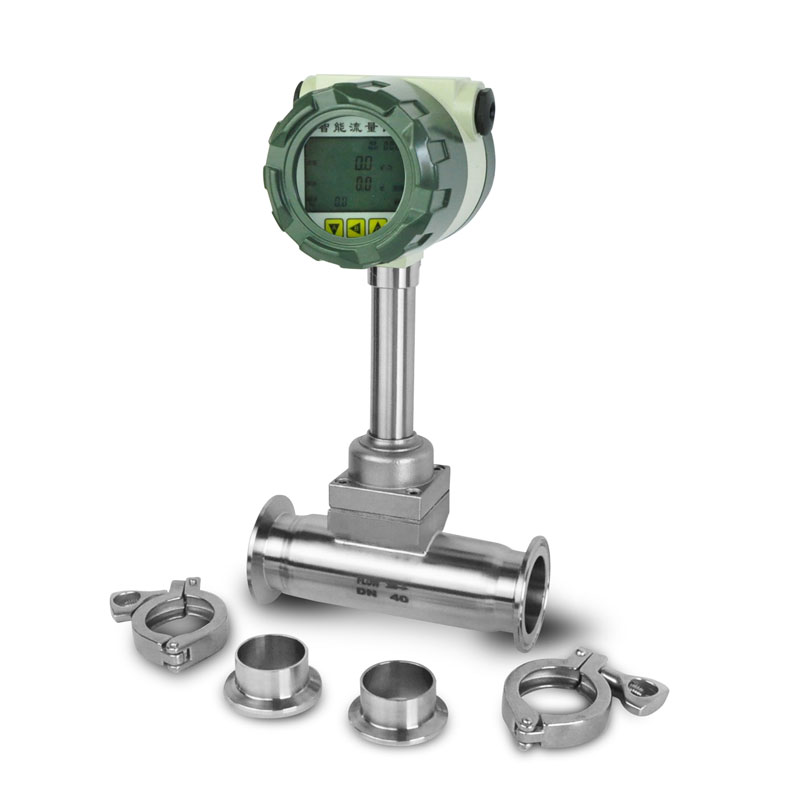

Pengukur aliran air lunak dengan sambungan tri-clamp
Kendala:
-Akurasi berkurang di bawah 0,5 m/s, dan akurasi normal untuk pengukuran air adalah 1,0%
-Membutuhkan pipa lurus hulu 10D dan hilir 5D
# 3. Rotameter

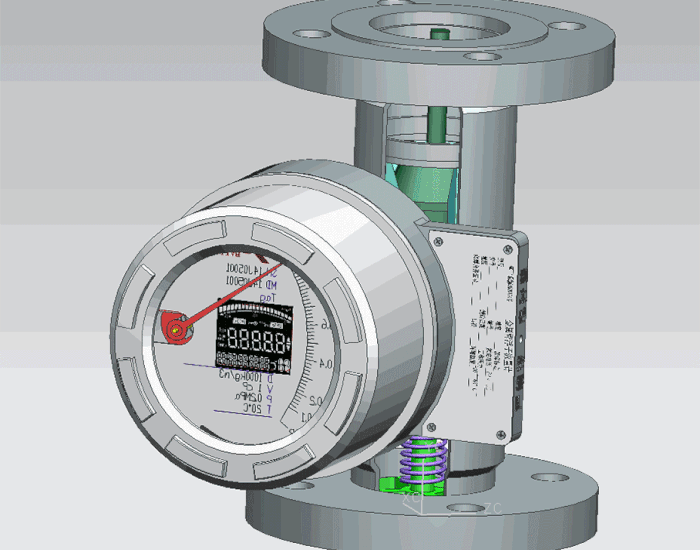

Mekanisme: Posisi mengapung dalam tabung meruncing sesuai dengan laju aliran, memungkinkan pembacaan visual.

Manfaat untuk meter aliran rotameter air lunak:
✅Pemantauan visual untuk laju aliran air.
✅Pengukur aliran hemat biaya untuk air RO (hemat 40%-60%)
✅Rotameter memiliki sejarah panjang dan kinerja kerja yang stabil
✅Kemampuan pemantauan lokal tanpa daya eksternal

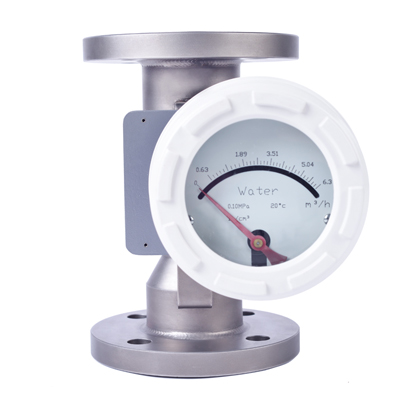

Rotameter pemantauan lokal tanpa catu daya Kekurangan:
Akurasi -2%-5% (tidak cocok untuk transfer hak asuh)
-Pemasangan vertikal normal, dan pemasangan horizontal akan menghabiskan banyak uang
-Cocok untuk pengukuran aliran air lunak aliran rendah

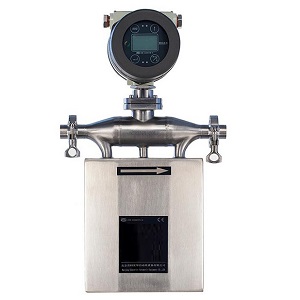

# 4. Pengukur Aliran Massa Coriolis

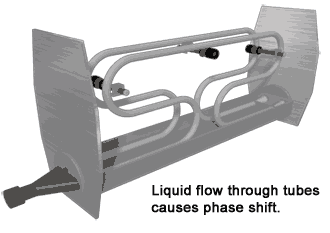

Teknologi Inti: Mengukur pergeseran fase dari gaya Coriolis dalam tabung bergetar untuk menentukan aliran massa.

Keuntungan menggunakan flow meter Coriolis untuk mengukur aliran massa air lunak
✅±0,1% presisi ultra tinggi, ini adalah pengukur aliran akurasi tinggi
✅Output multi-parameter, selain mengukur laju aliran massa perangkat lunak dan aliran total, juga dapat mengukur kepadatan/suhu air RO.
✅Kebal terhadap variasi konduktivitas
✅Berbagai pilihan rentang aliran, misalnya dari 40 g/jam, hingga 1 t/jam, hingga 10 t/jam, Silver Automation Instruments semuanya memiliki solusi untuk rentang aliran dan ukuran pipa yang berbeda.
Kisaran Aliran Massa Air sesuai dengan ukuran meter aliran massa yang berbeda:
Inch
|
3/8”
|
1/2”
|
3/4”
|
1”
|
1.5”
|
2”
|
2.5”
|
3”
|
4”
|
5”
|
6”
|
8”
|
8”
|
10”
|
12”
|
DN(mm)
|
10
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200A
|
200B
|
250
|
300
|
Flow Range
|
0~1.5 T/h
|
0~3 T/h
|
0~7 T/h
|
0~13 T/h
|
0~22 T/h
|
0~33 T/h
|
0~60 T/h
|
0~100 T/h
|
0~160 T/h
|
0~230 T/h
|
0~300 T/h
|
0~400 T/h
|
0~500 T/h
|
0~800 T/h
|
0~1500 T/h
|
Catatan:
Coriolis adalah pengukur aliran berbiaya tinggi, dibandingkan dengan pengukur aliran turbin (TUF), pengukur aliran vortex, dan rotameter. Sensor aliran massa air sensitif terhadap getaran.
Ketika membahas pengukuran aliran air, flow meter elektromagnetik (magmeter) langsung terlintas di benak sebagai solusi utama. Perangkat
flow meter full-bore ini menawarkan pengoperasian non-intrusif tanpa hambatan aliran dan harga yang hemat biaya. Namun, penerapannya terbukti sangat bermasalah untuk pengukuran air lunak karena kendala teknis yang melekat.
Pengukur aliran elektromagnetik (magmeter) beroperasi berdasarkan Hukum Faraday, membutuhkan fluida konduktif (>5 μS/cm). Konduktivitas air lunak yang rendah (<50 μS/cm) menyebabkan:
1. Redaman Sinyal: Pengurangan gaya gerak listrik menurunkan SNR
2. Zero-point Drift: Polarisasi elektroda dalam media konduktivitas rendah
3. Kesalahan Pengukuran: penyimpangan ±5%+ vs. penyimpangan meter turbin ±0,5%
Tren Pasar untuk pengukur aliran air lunak.
Pasar pengukur aliran air lunak global mencapai $1,2 miliar pada tahun 2023, dengan perangkat pengukur aliran multiparameter Coriolis tumbuh pada CAGR 8,7% (Flow Research). Pemancar aliran pintar berkemampuan IIoT dengan protokol PA Modbus/Profibus kini mendominasi, menawarkan perawatan prediktif untuk keausan bantalan (pengukur aliran turbin) atau anomali getaran (pemancar aliran pusaran).
