Pengukur aliran digital adalah instrumen canggih yang mengukur laju aliran cairan, gas, atau uap dalam sistem perpipaan industri menggunakan sensor elektronik dan teknologi pemrosesan sinyal digital. Tidak seperti pengukur aliran mekanis tradisional dengan tampilan analog, pengukur aliran digital mengubah pengukuran aliran menjadi sinyal elektronik yang dapat ditampilkan secara digital dan ditransmisikan ke sistem kontrol. Pengukur aliran digital menggunakan berbagai prinsip pengukuran, termasuk magneter, pengukur aliran ultrasonik, efek Coriolis, perpindahan massa termal, rotameter dengan pemancar, atau vortex shedding—tergantung pada jenis dan aplikasinya.
Dalam hal presisi, efisiensi, dan keandalan jangka panjang, flow meter industri digital jauh lebih unggul daripada rekan-rekan mekanisnya. Apa pun media yang Anda pantau, baik itu air, gas, minyak, cairan berviskositas tinggi, atau bahan kimia korosif, memilih flow meter digital yang tepat memastikan pembacaan yang akurat dan kinerja optimal dalam operasi industri Anda.
Dalam panduan ini, kami akan menguraikan jenis-jenis alat ukur aliran digital yang paling umum, membandingkan fitur-fiturnya, dan membantu Anda memahami apa yang harus dicari sebelum melakukan pembelian.
Ada beberapa jenis flow meter digital yang digunakan di industri. Masing-masing bekerja dengan prinsip yang berbeda dan sesuai untuk aplikasi tertentu. Berikut ikhtisar singkatnya:

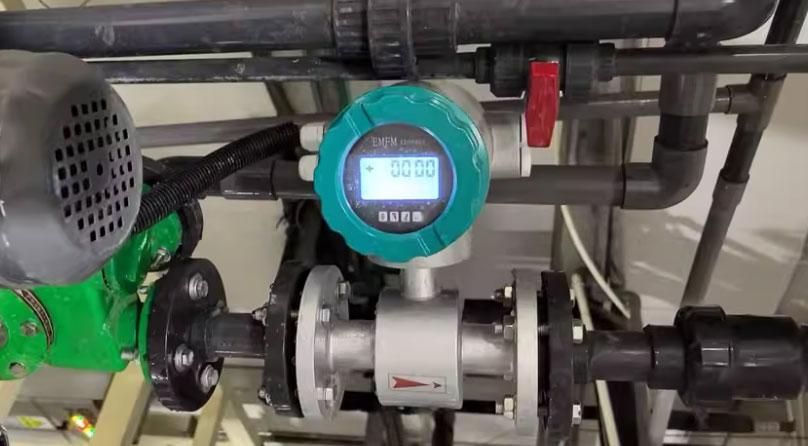

Pengukur aliran magnetik, juga disebut pengukur aliran elektromagnetik, pengukur mag, mengukur tegangan yang dihasilkan cairan saat mengalir melalui medan magnet untuk menghitung laju aliran fluida. Pengukur mag digital dapat menggunakan komunikasi digital MODBUS , 4-20 mA , pulsa, frekuensi, HART, atau PROFIBUS-DP . Informasi selengkapnya tentang pengukur aliran magnetik digital profibus-dp. [ Profibus dp - pengukur aliran air digital ]
Terbaik untuk: Cairan konduktif (misalnya, air, asam, kimia, susu, bubur, air limbah)
Pengukur aliran elektromagnetik sangat populer untuk aplikasi pengukur aliran air digital , termasuk distribusi air kota, sistem pengukur aliran air panas digital di fasilitas industri, dan instalasi pengukur aliran air untuk produksi pertanian digital . Untuk aplikasi perpipaan yang lebih kecil, pengukur aliran air digital 2 inci menawarkan keseimbangan yang sangat baik antara akurasi dan keterjangkauan.
Pengukur aliran digital ultrasonik adalah jenis alat pengukur aliran yang menggunakan gelombang suara ultrasonik untuk menentukan laju aliran fluida—biasanya cairan, dan terkadang gas—di dalam pipa. Pengukur aliran ultrasonik digital memiliki arus 4-20mA, MODBUS RTU Communications.
Paling baik untuk: cairan dalam pipa besar. Tidak seperti banyak alat ukur aliran lain yang mengukur volume, alat ukur Coriolis secara langsung mengukur laju aliran massa suatu cairan, yang khususnya berguna ketika presisi sangat penting.
Flow meter Coriolis Digital menawarkan pilihan output dan komunikasi yang serbaguna untuk memenuhi berbagai kebutuhan otomasi industri. Pilihan ini mencakup output frekuensi, sinyal analog standar 4-20 mA dengan HART, dan protokol bus digital seperti MODBUS , dengan antarmuka Foundation Fieldbus (FF) opsional yang juga tersedia.
Terbaik untuk: Pengukuran cairan dan gas dengan akurasi tinggi, ini adalah pengukur aliran dengan akurasi terbaik.
Pengukur aliran Coriolis unggul dalam aplikasi yang membutuhkan pengukuran massa yang presisi, seperti pemasangan pengukur aliran minyak nabati digital di pabrik pengolahan makanan dan sistem pengukur aliran minyak hidrolik digital di fasilitas manufaktur. Untuk aplikasi manajemen bahan bakar, pengukur ini sering digunakan bersama sistem pengukur aliran bahan bakar diesel digital turbin untuk memberikan solusi pemantauan yang komprehensif.

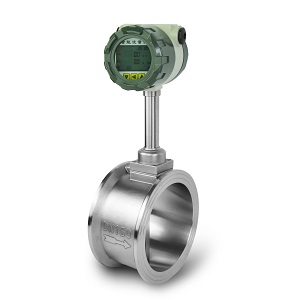

Pengukur Aliran Digital Vortex adalah jenis pengukur aliran yang mengukur laju aliran cairan, gas, atau uap dengan mendeteksi vorteks (pola berputar) yang terbentuk ketika fluida mengalir melewati bluff body (obstruksi tetap pada jalur aliran). Pengukur tipe vortex digital ini dapat memiliki komunikasi 4-20 mA, pulsa/frekuensi, HART, atau Modus RTU.

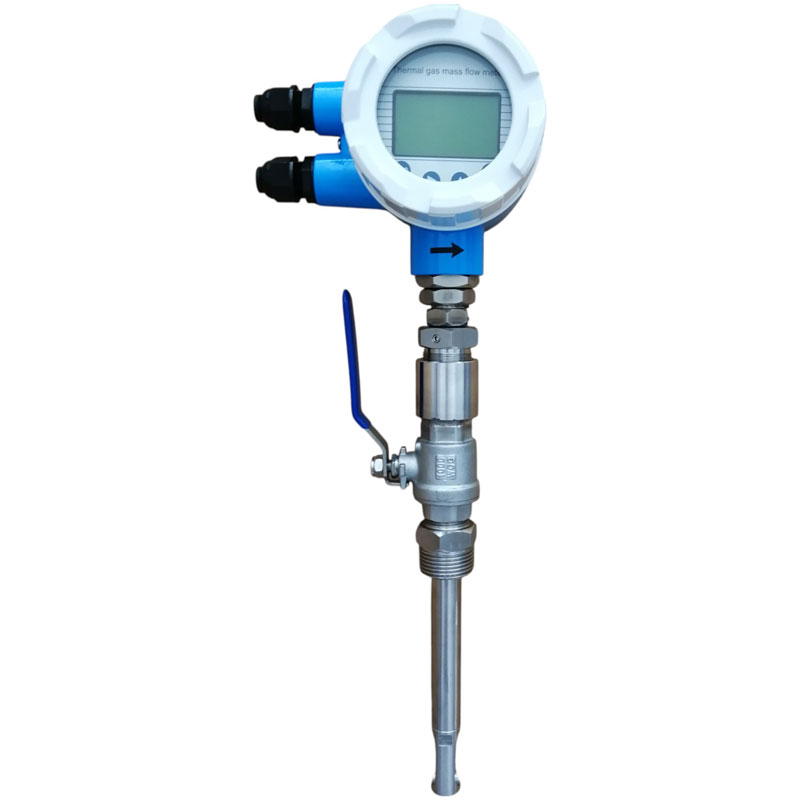

Terbaik untuk: Uap, gas, dan beberapa cairanPengukur Aliran Massa Termal mengukur aliran massa gas aktual menggunakan perpindahan panas, menghasilkan pembacaan akurat yang tidak terpengaruh oleh perubahan suhu atau tekanan—tidak seperti meter yang mengukur volume atau kecepatan. Pengukur aliran massa termal digital ini menawarkan beberapa pilihan keluaran, termasuk sinyal analog standar 4-20 mA, MODBUS, dan protokol komunikasi HART untuk konektivitas serbaguna.
Terbaik untuk: Pengukuran gas (terutama udara, nitrogen, biogas, CO2, LPG atau gas alam)
Meter aliran massa termal merupakan pilihan yang direkomendasikan untuk instalasi meter aliran gas alam digital , aplikasi meter aliran gas nitrogen digital di laboratorium, dan sistem meter aliran udara terkompresi digital di pabrik manufaktur. Meter ini memberikan akurasi yang luar biasa untuk meter aliran gas digital di berbagai aplikasi industri.
| Digital Flow Meter Type | Best Use Case | Compatible Fluids | Accuracy | Applications | Advantages | Limitations |
|---|---|---|---|---|---|---|
| Vortex Flow Meter | Steam, gas, and liquid flow measurement | Liquids, gases, steam | ±1% of reading | Steam boilers, chemical processing, HVAC systems | Handles high temperatures and pressure, durable, low maintenance | Less accurate at low flow rates |
| Electromagnetic Flow Meter (Mag Meter) | Measuring conductive liquids | Water, slurry, chemicals, wastewater | ±0.5% of reading | Water treatment, food processing, chemical plants | Highly accurate, no pressure loss, long service life | Cannot measure non-conductive fluids (e.g., oil, air, gas) |
| Ultrasonic Flow Meter | Clamp-on and inline flow monitoring | liquid | ±1% or better | Energy monitoring, water systems, pipeline flow | Non-invasive (clamp-on), no flow disruption | Accuracy may vary with pipe and fluid conditions |
| Coriolis Flow Meter | High-accuracy mass flow for liquids and gases | Liquids, gases (including high viscosity) | ±0.1% or better | Oil & gas, pharmaceutical, food and beverage | Measures mass flow directly, extremely accurate | High cost, sensitive to vibration |
| Thermal Mass Flow Meter | Low flow gas measurement | Air, nitrogen, natural gas, CO₂ | ±1-2% of reading | HVAC systems, gas leak detection, cleanrooms | Ideal for low gas flow, high sensitivity | Not suitable for liquids or dirty gases |
Sekarang setelah Anda memahami berbagai jenis alat ukur aliran digital dan cara kerjanya, langkah berikutnya adalah mengevaluasi secara cermat beberapa faktor penting dan menyelaraskannya dengan jenis alat ukur aliran yang tepat.
✅ Jenis Cairan
Apakah cairan atau gas? Apakah bersih, kotor, konduktif, atau kental? Ini akan mempersempit pilihan Anda dengan cepat. Jika cairan memiliki viskositas tinggi, seperti pengukuran aliran molase, aspal, fruktosa, dan resin, Anda juga perlu memberi tahu pemasok flow meter Anda tentang informasi viskositas fluida. Untuk flow meter cairan digital , memahami konduktivitas fluida sangat penting ketika memilih antara teknologi elektromagnetik dan teknologi lainnya.
✅ Rentang Aliran
Nilai laju alir volumetrik minimum dan maksimum proses terhadap rasio turndown dan rentang operasi yang ditentukan oleh flow meter. Pengukuran yang akurat mengharuskan aliran tetap berada dalam rentang kalibrasi flow meter. Untuk laju alir di bawah batas deteksi bawah flow meter, sebaiknya pilih flow meter ultra-rendah (ml/menit) atau microflow meter. Untuk laju alir yang melebihi rentang atas, pertimbangkan untuk meningkatkan ukuran flow meter atau menambah diameter pipa nominal guna mencegah ketidakakuratan pengukuran dan mempertahankan kesesuaian bilangan Reynolds.
✅ Persyaratan Akurasi
Apakah Anda membutuhkan pengukuran yang presisi atau hanya gambaran umum aliran? Meter Coriolis menawarkan akurasi tertinggi, sementara meter vortex biasanya "cukup baik" untuk banyak proses. Misalnya, ketika pengukuran bahan bakar minyak dan LPG melibatkan pengukuran perdagangan, kami akan memilih flowmeter CORIOLIS, tetapi untuk banyak peralatan boiler, kami hanya membutuhkan flowmeter vortex untuk mendapatkan konsumsi uap. Untuk aplikasi transfer penyimpanan yang melibatkan sistem flowmeter minyak digital atau flowmeter bahan bakar diesel digital , akurasi adalah yang terpenting.
✅ Kondisi Pemasangan
Pertimbangkan ukuran pipa, persyaratan jalur lurus, ruang yang tersedia, dan kondisi lingkungan (suhu, tekanan, getaran).
✅ Output dan Konektivitas
✅ Perawatan dan Total Biaya
Meteran digital umumnya memerlukan lebih sedikit perawatan daripada meteran mekanis, tetapi beberapa jenis yang canggih (seperti Coriolis) mungkin memerlukan biaya awal yang lebih tinggi.
Flow meter industri digital banyak digunakan di berbagai industri yang membutuhkan akurasi dan kontrol berbasis data. Setiap jenis flow meter dioptimalkan untuk kondisi fluida dan lingkungan proses tertentu:
Pengolahan Air & Air Limbah: Pengukur aliran elektromagnetik (mag meter) ideal untuk mengukur cairan konduktif seperti air olahan, limbah, dan aliran dosis kimia. Untuk aplikasi umum, solusi air pengukur aliran digital memberikan kinerja yang andal, sementara pengukur aliran air dengan unit tampilan digital menawarkan pemantauan lokal yang praktis. Jelajahi berbagai jenis pengukur aliran air digital untuk menemukan yang paling sesuai dengan aplikasi spesifik Anda.
Industri Minyak & Gas: Pengukur aliran Coriolis dan vortex banyak digunakan untuk mengukur minyak mentah, bahan bakar olahan, LPG, dan aliran uap. Keserbagunaan pengukur ini membuatnya cocok untuk operasi hulu maupun hilir.
Pabrik Kimia & Petrokimia: Pengukur aliran ultrasonik dan Coriolis menyediakan pengukuran aliran massa non-intrusif atau langsung untuk fluida korosif atau kental. Untuk lingkungan kimia yang agresif, pengukur aliran kimia digital dengan material konstruksi yang sesuai sangat penting untuk keandalan dan keamanan jangka panjang.
HVAC dan Manajemen Energi: Pengukur aliran massa termal secara akurat memantau penggunaan udara terkompresi, nitrogen, dan gas alam untuk optimalisasi energi. Untuk sistem udara terkompresi, pengukur aliran digital untuk udara terkompresi atau pengukur aliran udara dengan keluaran digital menyediakan data konsumsi secara real-time. Fasilitas seringkali lebih memilih pengukur aliran udara dengan tampilan digital untuk memudahkan pemantauan di lokasi.
Pengolahan Makanan & Minuman: Alat ukur mag sanitasi atau Coriolis memastikan pengukuran susu, sirup, atau bahan cair secara higienis dan tepat.
Dengan memahami aplikasi dan lingkungan proses Anda, Anda dapat memilih pengukur aliran digital yang memberikan keseimbangan sempurna antara presisi, daya tahan, dan kemudahan integrasi.
Meskipun jenis utama yang dibahas di atas adalah alat pengukur aliran digital yang paling umum, ada teknologi tambahan yang patut dipertimbangkan untuk aplikasi tertentu:

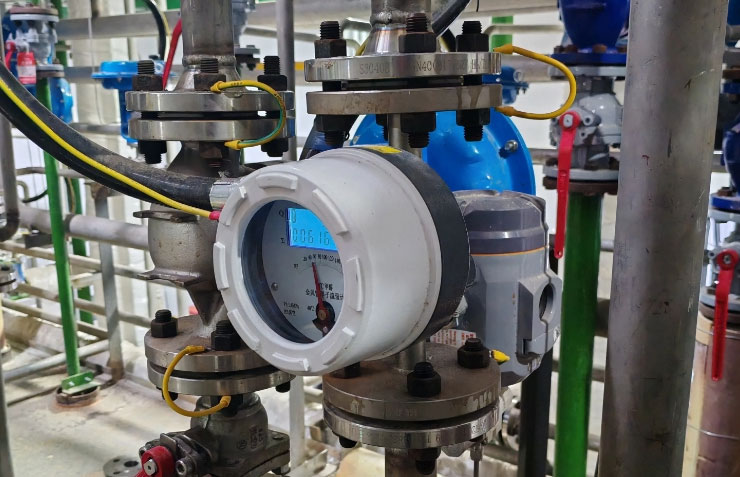

Pengukur Aliran Rotameter Digital: Pengukur aliran rotameter digital menggabungkan kesederhanaan visual rotameter tradisional dengan kemampuan keluaran digital. Untuk aplikasi pengukuran udara, pengukur aliran udara rotameter digital menyediakan konfirmasi visual dan transmisi sinyal elektronik. Pengukur ini tersedia dalam berbagai konfigurasi, termasuk model rotameter tabung logam digital untuk aplikasi tekanan dan suhu yang lebih tinggi.
Pengukur Perpindahan Positif: Untuk aplikasi yang membutuhkan akurasi tinggi pada laju aliran rendah, terutama dengan fluida kental, pertimbangkan pengukur digital roda gigi oval . Pengukur ini juga tersedia sebagai unit pengukur aliran roda gigi oval tipe tampilan digital , yang menawarkan fungsi pembacaan lokal dan totalizer.
Pengontrol Aliran Massa: Untuk kontrol aliran gas yang presisi di laboratorium atau lingkungan manufaktur semikonduktor, pengontrol aliran massa digital menyediakan kemampuan pengukuran dan kontrol dalam satu perangkat. Unit-unit ini penting untuk mempertahankan laju aliran yang presisi dalam proses-proses kritis.
Pengukur Massa Termal Khusus: Untuk aplikasi pengukuran gas tingkat lanjut yang memerlukan akurasi tertinggi, pengukur aliran massa termal digital dengan kalibrasi multi-titik dan kompensasi suhu menawarkan kinerja unggul di seluruh rentang aliran yang lebar.
Berikut panduan referensi cepat untuk membantu Anda memilih alat pengukur aliran yang tepat untuk industri atau jenis cairan Anda:
| Industry / Application | Recommended Flow Meter Type | Key Advantages |
|---|---|---|
| Water & Wastewater | Electromagnetic Flow Meter | High accuracy, no moving parts |
| Chemical & Acidic Fluids | Mag Meter with PTFE/PFA lining | Corrosion-resistant |
| Oil, Fuel, LPG | Coriolis Flow Meter | Direct mass flow, high precision |
| Steam & Compressed Air | Vortex Flow Meter | Handles high temperature and pressure |
| Clean Air or Nitrogen | Thermal Mass Flow Meter | Ideal for low gas flow measurement |
| Temporary Measurement | Clamp-on Ultrasonic Flow Meter | Non-intrusive and portable |
Memilih meter yang tepat berdasarkan karakteristik fluida dan kondisi proses Anda memastikan pengoperasian yang stabil dan pembacaan yang andal dalam jangka panjang. Untuk pemantauan sistem air yang komprehensif, meter aliran air yang andal berfungsi sebagai fondasi pengendalian proses yang efektif.

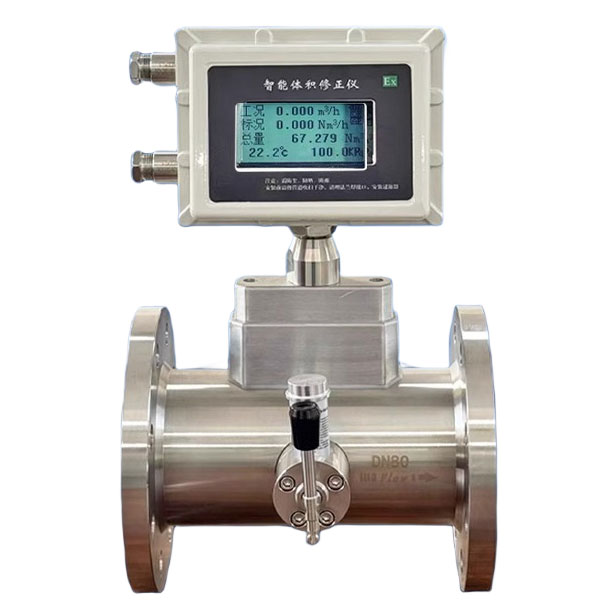

Flow meter digital modern menawarkan lebih dari sekadar kemampuan pengukuran dasar. Banyak model kini dilengkapi fitur-fitur canggih yang meningkatkan fungsionalitas dan pengalaman pengguna:

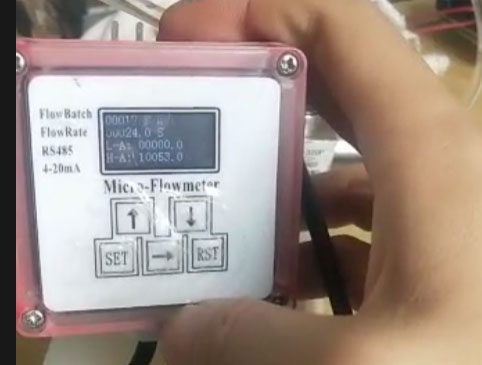

Fungsi Totalizer: Flow meter digital dengan totalizer menyediakan pengukuran aliran kumulatif sekaligus laju aliran sesaat, memungkinkan kontrol batch yang presisi dan pelacakan konsumsi. Fitur ini sangat berharga dalam aplikasi penagihan, dosis bahan kimia, dan manajemen inventaris.

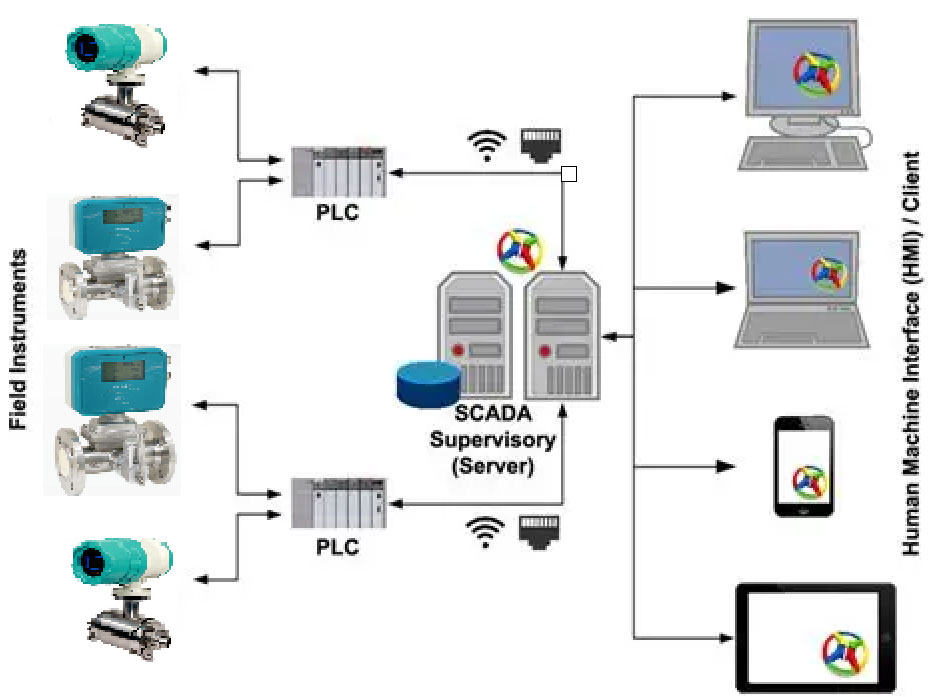

Pencatatan Data dan Komunikasi: Banyak flow meter digital modern terintegrasi dengan pencatat data dan mendukung berbagai protokol komunikasi, termasuk Modbus RTU/TCP, HART, Profibus, dan lainnya. Konektivitas ini memungkinkan integrasi yang lancar ke dalam lingkungan Industri 4.0 dan sistem pemantauan jarak jauh.
Diagnostik Mandiri: Pengukur aliran digital premium dilengkapi fitur diagnostik mandiri yang terus memantau kondisi sensor, kualitas sinyal, dan kinerja sistem. Pemancar aliran ini dapat memperingatkan operator tentang potensi masalah sebelum mengakibatkan kesalahan pengukuran atau kegagalan peralatan.
Q2: Bisakah satu alat pengukur aliran digital mengukur gas dan cairan?
J: Umumnya tidak — berbagai teknologi flow meter dirancang untuk wujud zat tertentu. Misalnya, flow meter elektromagnetik dan oval gear cocok untuk cairan, sementara flow meter vortex dan thermal mass cocok untuk gas dan uap. Jika Anda membutuhkan pengukuran gas yang serbaguna, lihat panduan lengkap kami tentang teknologi flow meter gas digital .
Q3: Bagaimana cara menentukan ukuran flow meter yang tepat untuk sistem saya?
J: Ukuran yang tepat bergantung pada laju alir operasi normal Anda. Idealnya, laju alir harus tetap berada di antara 30% hingga 70% dari kapasitas skala penuh meter untuk akurasi dan kinerja optimal.
Q4: Output sinyal apa yang dapat diberikan oleh pengukur aliran digital?

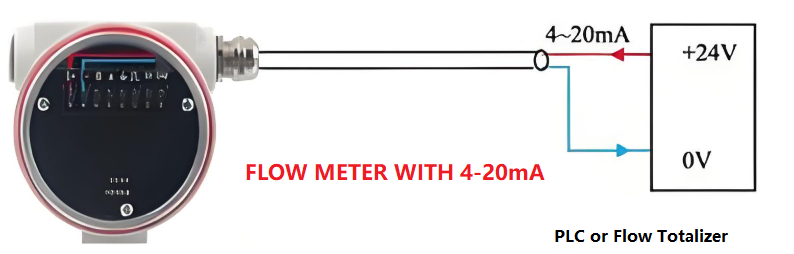

A: Kebanyakan pengukur aliran digital mendukung keluaran 4-20mA, pulsa/frekuensi, relai (alarm), dan komunikasi digital (misalnya RS485/Modbus, HART, Profibus, Ethernet).
Q5: Apakah pengukur aliran digital cocok untuk media korosif, bersuhu tinggi, atau bertekanan tinggi?
A: Ya. Dengan pemilihan material yang tepat — seperti meteran mag berlapis PTFE atau meteran Hastelloy/titanium Coriolis — meteran ini dapat menangani cairan korosif. Untuk uap suhu tinggi, meteran aliran vortex adalah pilihan yang lebih disukai.
Q6: Seberapa sering pengukur aliran digital memerlukan kalibrasi atau pemeliharaan?
J: Sebagian besar meter digital memiliki kinerja yang stabil dan membutuhkan perawatan minimal. Namun, disarankan untuk melakukan verifikasi kalibrasi secara berkala (setiap 12–24 bulan) tergantung pada tingkat kekritisan proses dan persyaratan peraturan.
Dengan pengalaman lebih dari 20 tahun dalam pengukuran aliran dan otomatisasi proses, Silver Automation Instruments menawarkan beragam flow meter digital yang dirancang untuk memenuhi beragam kebutuhan industri. Portofolio kami meliputi:
Kami menyediakan konfigurasi yang dapat disesuaikan, termasuk 4-20mA, Modbus, HART, Profibus-DP, keluaran pulsa, dan berbagai pilihan material yang sesuai dengan kondisi proses Anda. Tujuan kami adalah memberikan solusi pengukuran aliran yang terjangkau, andal, dan presisi yang didukung oleh dukungan teknis dan pengalaman puluhan tahun.
Butuh bantuan memilih pengukur aliran yang tepat?
Hubungi ahli kami dari silverinstruments.com untuk konsultasi gratis — kami akan membantu Anda menemukan yang paling cocok untuk proyek industri Anda.
Hubungi Kami SekarangMemilih flow meter industri digital yang tepat tidak perlu repot. Mulailah dengan mengidentifikasi kebutuhan aplikasi Anda—jenis fluida, rentang aliran, dan akurasi—lalu sesuaikan dengan flow meter yang paling sesuai.
Baik Anda mengukur air, gas, uap, atau bahan kimia, ada solusi digital yang menawarkan efisiensi, keandalan, dan kinerja berbasis data yang lebih baik.
