Pengukur Aliran Air Hasil Produksi – Pengukuran Akurat untuk Manajemen Air Lapangan Minyak

Dalam produksi minyak dan gas, air hasil produksi merupakan salah satu produk sampingan terbesar. Air ini keluar dari sumur bersamaan dengan minyak mentah dan gas alam. Air ini sering mengandung campuran air formasi, air injeksi, garam, tetesan minyak, dan bahan kimia. Mengukur aliran air hasil produksi secara akurat sangat penting untuk mengelola sumber daya, memenuhi peraturan lingkungan, dan meningkatkan efisiensi operasional. Di sinilah alat pengukur aliran air hasil produksi menjadi instrumen penting dalam operasi lapangan minyak.

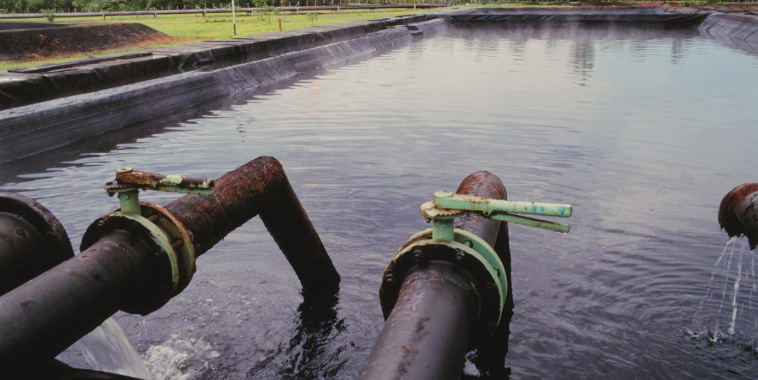

Air hasil produksi

Apa Itu Meteran Aliran Air Hasil Produksi?

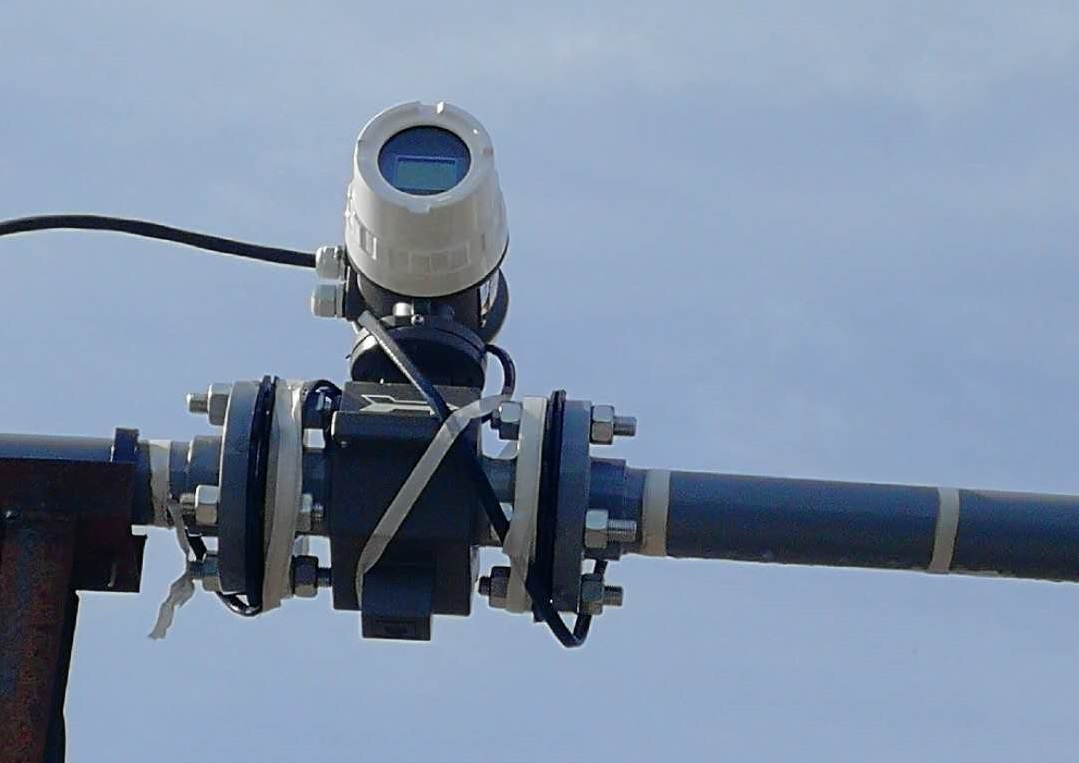

Pengukur aliran air hasil produksi adalah perangkat yang digunakan untuk mengukur jumlah air yang dipisahkan dari aliran minyak dan gas selama produksi. Air ini sering dikirim untuk pengolahan, injeksi ulang, atau pembuangan. Dengan memasang pengukur aliran di titik-titik penting—seperti saluran keluar separator, pipa pengolahan, dan sistem injeksi ulang—operator dapat memantau laju produksi air secara real-time.

Data yang dikumpulkan oleh flow meter membantu para insinyur lapangan minyak memahami rasio air terhadap minyak , mendeteksi kebocoran atau kehilangan proses, dan memverifikasi efisiensi pemisahan. Tanpa data aliran yang akurat, hampir tidak mungkin untuk mengetahui berapa banyak air hasil produksi yang ditangani setiap hari atau seberapa efektif sistem pemisahan tersebut bekerja.

Mengapa Pengukuran Air Limbah Produksi Itu Penting?

Air hasil produksi bukan hanya produk sampingan—tetapi merupakan bagian penting dari operasi ladang minyak. Di banyak sumur yang sudah tua, volume air hasil produksi bisa beberapa kali lebih besar daripada volume minyak. Pemantauan aliran air hasil produksi memiliki beberapa manfaat:

1. Pengendalian proses: Pengukuran aliran memastikan bahwa separator, pompa, dan sistem pengolahan beroperasi secara efisien.
2. Kepatuhan lingkungan: Peraturan seringkali mensyaratkan pelaporan yang akurat tentang volume pembuangan atau injeksi ulang air hasil produksi.
3. Manajemen biaya: Pemantauan yang tepat membantu mendeteksi kehilangan atau pencurian, sehingga mengurangi biaya operasional.
4. Optimalisasi produksi: Dengan melacak laju aliran air, operator dapat mengevaluasi kinerja sumur dan membuat keputusan produksi yang tepat.

Namun, mengukur air hasil produksi tidak semudah mengukur air bersih karena komposisinya yang kompleks.

Tantangan dalam Mengukur Air yang Dihasilkan

Air hasil produksi sering mengandung tetesan minyak, padatan tersuspensi, dan gelembung gas , yang menjadikannya cairan dua fase atau multi fase . Air tersebut juga dapat bersifat korosif , tergantung pada kandungan garam dan bahan kimianya. Faktor-faktor ini menimbulkan beberapa tantangan:

• Variasi konduktivitas tinggi: Salinitas memengaruhi sifat listrik air, jadi kita perlu pengukur aliran cairan anti korosi .
• Keberadaan minyak dan gas: Menyebabkan pembacaan yang tidak akurat untuk beberapa teknologi.
• Lingkungan korosif: Membutuhkan material yang tahan lama seperti baja tahan karat 316L atau lapisan PTFE.
• Ketidakstabilan aliran: Fluktuasi tekanan dan suhu dapat memengaruhi akurasi.

Oleh karena itu, pemilihan teknologi flow meter yang tepat bergantung pada kondisi air yang dihasilkan dan lingkungan instalasi.

Teknologi Pengukur Aliran Umum untuk Air Hasil Produksi

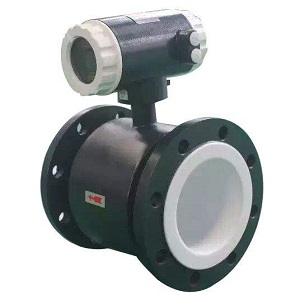

1. Pengukur Aliran Elektromagnetik

Pengukur aliran elektromagnetik (mag meter) banyak digunakan untuk mengukur cairan konduktif seperti air hasil produksi. Alat ini bekerja berdasarkan hukum induksi elektromagnetik Faraday , di mana pergerakan fluida konduktif melalui medan magnet menghasilkan tegangan yang sebanding dengan laju alirannya.

Keuntungan:

• Tidak ada bagian yang bergerak – ideal untuk cairan kotor atau korosif.
• Akurasi tinggi untuk cairan konduktif.
• Cocok untuk ukuran pipa yang lebar, termasuk saluran keluar pemisah yang besar.
• Mampu menangani air dengan salinitas tinggi dan mengandung banyak bahan kimia.

Keterbatasan:

• Tidak dapat mengukur cairan non-konduktif (misalnya, hidrokarbon).
• Kinerja dapat terpengaruh jika terdapat gelembung gas dalam jumlah besar.

Untuk air hasil pengolahan atau pemisahan , meteran aliran elektromagnetik menawarkan solusi yang hemat biaya dan minim perawatan.

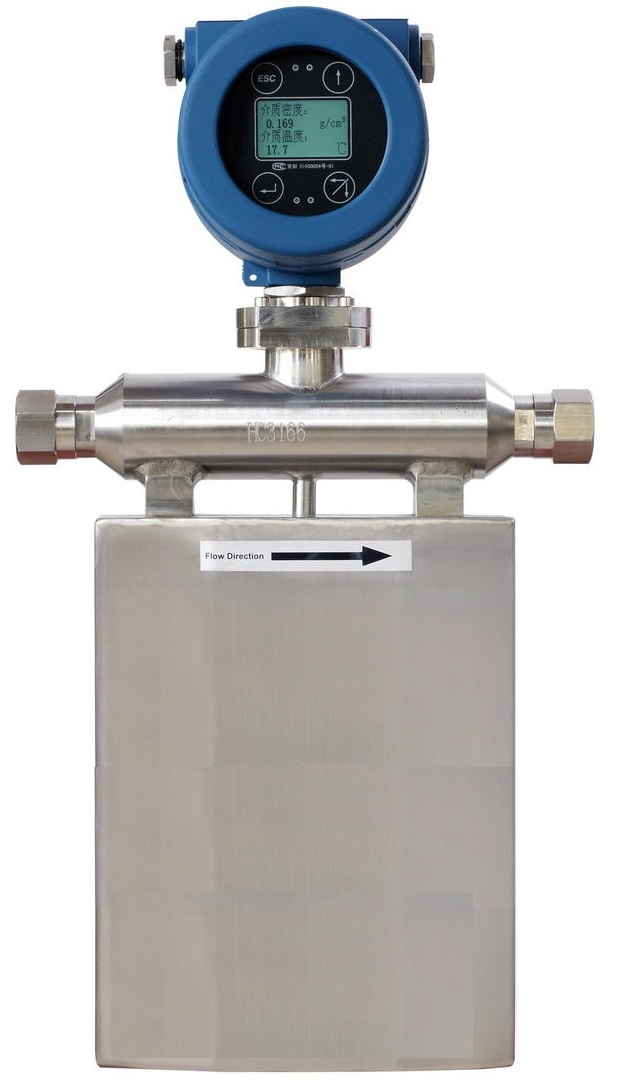

2. Pengukur Aliran Massa Coriolis

Pengukur aliran Coriolis mengukur aliran massa secara langsung dengan mendeteksi defleksi tabung yang bergetar saat fluida melewatinya. Ini adalah salah satu teknologi paling akurat yang tersedia untuk air hasil produksi, terutama ketika informasi densitas juga dibutuhkan.

Keuntungan:

• Mengukur laju aliran massa, densitas, dan suhu secara bersamaan.
• Akurasi tinggi (biasanya ±0,1%–0,2%).
• Cocok untuk fluida multifase dengan fraksi gas atau minyak yang kecil.
• Tidak perlu pengkondisian aliran atau jalur pipa lurus.

Keterbatasan:

• Biaya lebih tinggi dibandingkan jenis lainnya.
• Penurunan tekanan bisa lebih tinggi pada ukuran pipa yang besar.

Meter Coriolis paling cocok untuk transfer kepemilikan , kontrol proses , dan titik pengukuran aliran kritis di mana presisi sangat penting.

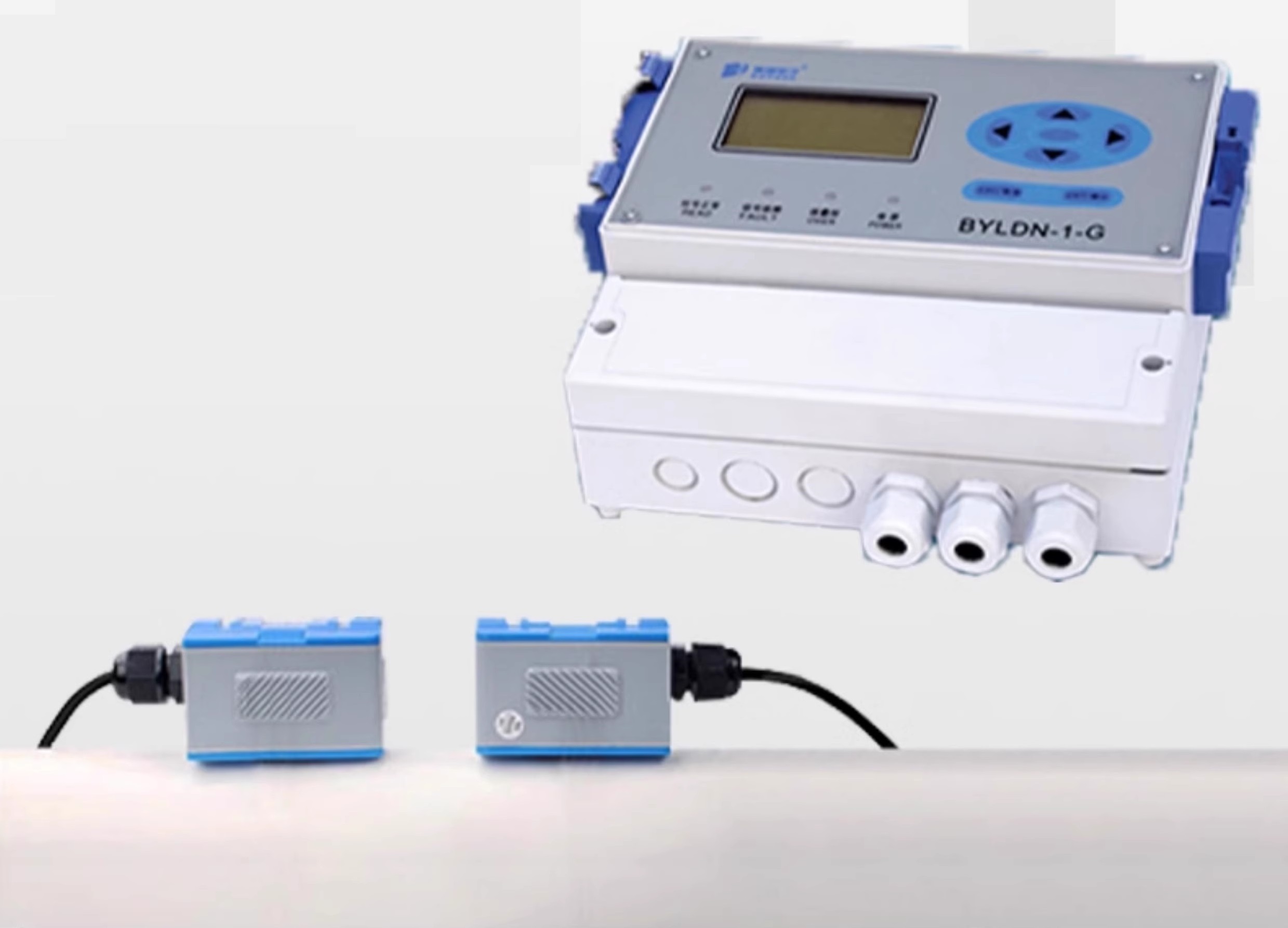

3. Pengukur Aliran Ultrasonik Doppler

Ketika air hasil produksi mengandung gas, tetesan minyak, atau padatan yang terperangkap , pengukur aliran ultrasonik Doppler dapat menjadi pilihan yang praktis. Pengukur ini mengirimkan sinyal ultrasonik ke dalam fluida dan mengukur pergeseran frekuensi (efek Doppler) yang disebabkan oleh partikel atau gelembung yang bergerak bersama aliran.

Keuntungan:

• Pemasangan non-invasif (tersedia tipe penjepit).
• Dapat digunakan untuk air limbah yang kotor, mengandung gelembung udara, atau berbentuk bubur kental.
• Tidak terjadi penurunan tekanan karena tidak ada kontak dengan fluida.
• Mudah dipasang dan dirawat.

Keterbatasan:

• Akurasi bergantung pada konsentrasi dan konsistensi bahan yang tersuspensi.
• Tidak cocok untuk air yang sangat bersih atau jernih, untuk air yang bersih dan jernih Anda dapat memilih pengukur aliran ultrasonik transit waktu .

Pengukur aliran ultrasonik Doppler sangat ideal untuk air limbah , air hasil produksi dengan padatan tersuspensi , dan pemantauan aliran sementara .

Memilih Meter Aliran Air Hasil Produksi yang Tepat

Saat memilih meteran aliran untuk air hasil produksi Para insinyur harus mempertimbangkan beberapa faktor:

• Karakteristik fluida: Apakah air hasil produksi bersih, berminyak, atau penuh dengan padatan?
• Ukuran dan material pipa: Pastikan kompatibilitas dengan desain meteran.
• Tekanan dan suhu: Pilih meteran yang mampu menahan kondisi proses.
• Lokasi pemasangan: Ketersediaan jalur pipa lurus dan aksesibilitas.
• Output dan komunikasi: Banyak meter aliran digital Mendukung arus 4–20 mA dan MODBUS RTU untuk integrasi dengan sistem SCADA.

Umumnya:

• Untuk air hasil produksi yang bersih dan konduktif , gunakan flow meter elektromagnetik .
• Untuk pengukuran massa dengan akurasi tinggi atau aliran multiphase , pilihlah flow meter Coriolis .
• Untuk air hasil produksi yang kotor atau mengandung gelembung udara , pilihlah flow meter ultrasonik Doppler .

Kesimpulan

Pengukuran aliran air hasil produksi merupakan bagian penting dari manajemen ladang minyak modern. Data aliran yang akurat membantu perusahaan melacak produksi, mengelola pengolahan air, dan memenuhi kewajiban lingkungan. Dengan memahami kondisi fluida dan memilih teknologi pengukur aliran yang tepat— Elektromagnetik , Coriolis , atau Ultrasonik Doppler —operator dapat memastikan kinerja yang andal dan kualitas data yang konsisten.

Memilih meteran aliran air hasil produksi yang tepat tidak hanya meningkatkan efisiensi tetapi juga membantu mengurangi risiko operasional, meminimalkan kerugian, dan mendukung pengelolaan air lapangan minyak yang berkelanjutan.
