Pengukur aliran volumetrik dan laju aliran massa?

Flow Meter Volumetrik dan Laju Aliran Massa – Apa Perbedaannya dan Bagaimana Memilihnya

Dalam industri modern, pengukuran aliran yang akurat sangat penting untuk mengendalikan produksi, menjaga kualitas, dan meningkatkan efisiensi. Baik dalam industri minyak dan gas, pengolahan kimia, produksi makanan, maupun pengolahan air, memahami seberapa banyak fluida yang mengalir melalui pipa sangatlah penting.
Dua parameter utama yang menggambarkan aliran: laju aliran volumetrik dan laju aliran massa. Meskipun terdengar serupa, keduanya mewakili konsep yang berbeda dan diukur menggunakan berbagai jenis flow meter. Pemilihan antara flow meter volumetrik dan flow meter massa bergantung pada kondisi proses Anda, prinsip kerja flow meter, jenis fluida, dan data yang Anda butuhkan.
Artikel ini menjelaskan perbedaan antara laju aliran volumetrik dan laju aliran massa, prinsip di balik setiap pengukuran, jenis pengukur aliran yang tersedia, dan cara memilih yang tepat untuk aplikasi Anda.

Apa itu Laju Aliran Volumetrik?

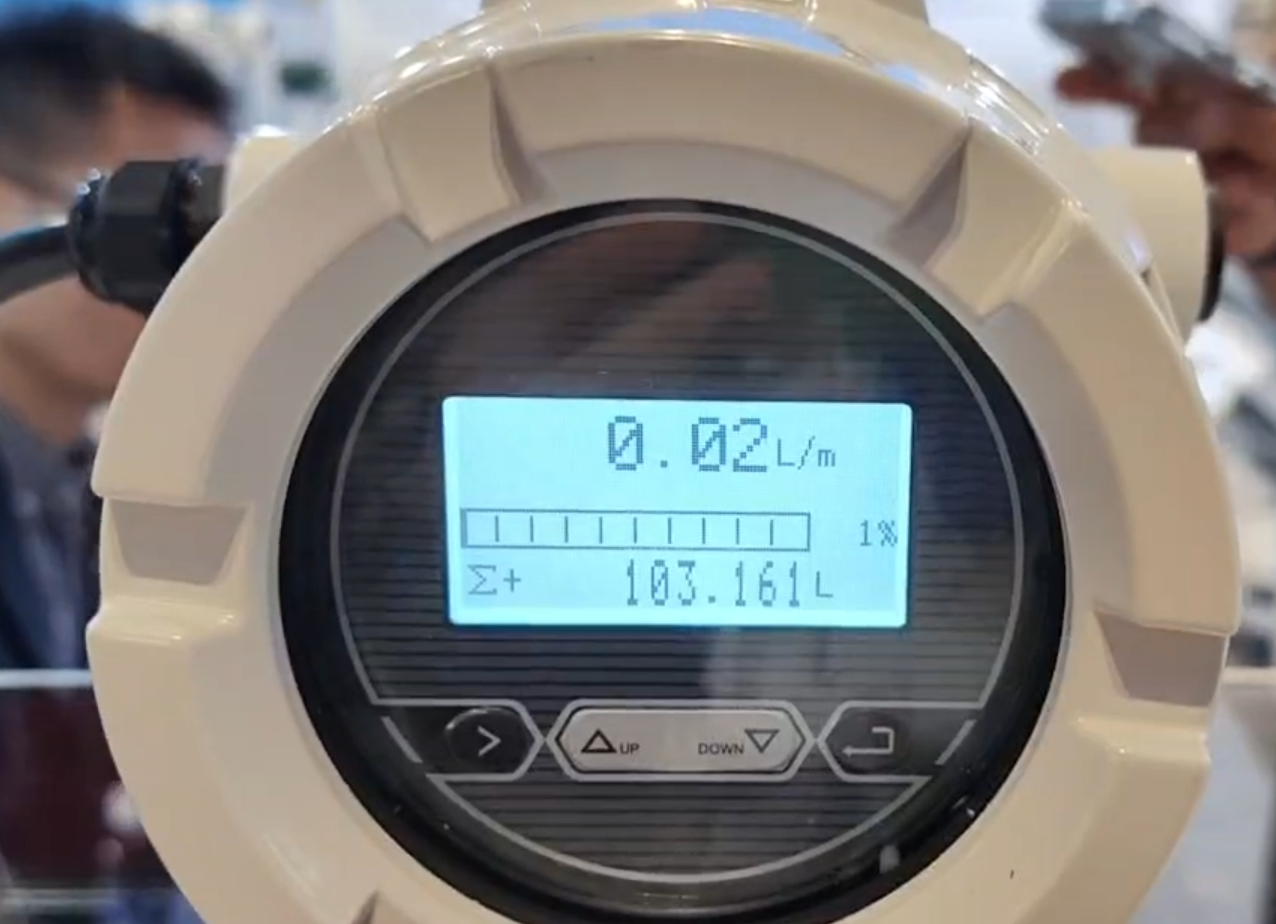

Laju aliran volumetrik mengukur volume fluida yang mengalir melalui pipa per satuan waktu. Laju ini menunjukkan seberapa banyak ruang yang ditempati fluida, bukan seberapa beratnya.
Satuan yang umum adalah:
• Meter kubik per jam (m³/jam)
• Liter per menit (L/menit)
• Galon per menit (GPM)
Misalnya, jika air mengalir pada 10 GPM, artinya 10 galon air melewati pipa setiap menit — tanpa memandang suhu atau tekanan.
Rumus:

Di mana:
• Qv = laju aliran volumetrik
• A = luas penampang pipa
• v = kecepatan aliran rata-rata
Pengukuran aliran volumetrik mudah dilakukan, tetapi tidak mempertimbangkan perubahan kepadatan, yang dapat bervariasi tergantung pada suhu, tekanan, atau komposisi cairan.
Untuk cairan dengan densitas stabil (seperti air pada suhu ruangan), pengukur aliran volumetrik sudah memadai. Namun, untuk fluida kompresibel (seperti gas atau uap), atau cairan yang densitasnya berubah seiring suhu, pengukuran volumetrik dapat menyesatkan.

Apa itu Laju Aliran Massa?

Laju aliran massa mengukur massa (atau berat) aktual fluida yang mengalir melalui pipa per satuan waktu. Laju ini menunjukkan jumlah material yang dipindahkan — hal ini sangat penting dalam reaksi kimia, pembakaran, atau proses pencampuran.
Satuan yang umum adalah:
• Kilogram per jam (kg/jam)
• Ton per jam (t/h)
• Pound per menit (lb/menit)
Rumus:

Di mana:
• Qm = laju aliran massa
• ρ = densitas fluida
• Qv = laju aliran volumetrik
Persamaan ini menunjukkan bahwa aliran massa bergantung pada densitas. Jika perubahan suhu atau tekanan mengubah densitas, aliran massa akan tetap konstan sementara aliran volumetrik berubah.
Misalnya, 1 m³ air panas beratnya kurang dari 1 m³ air dingin. Namun, jika diukur berdasarkan massa (misalnya 1000 kg/jam), total massanya selalu sama, berapa pun suhunya.
Itulah sebabnya pengukur aliran massa lebih disukai untuk aplikasi yang memerlukan keseimbangan material atau dosis kimia yang tepat.

Mengapa Perbedaan Itu Penting

Di banyak industri, proses bergantung pada massa, bukan volume. Reaktor membutuhkan rasio massa bahan yang tepat. Boiler harus menerima massa bahan bakar dan udara yang tepat. Transfer gas (seperti LPG, LNG) didasarkan pada massa atau volume standar (pada suhu dan tekanan referensi).
Jika Anda menggunakan flow meter volumetrik dalam kondisi fluktuasi suhu atau tekanan, hasil pembacaan Anda bisa jadi tidak akurat. Pipa yang sama dapat menunjukkan laju aliran yang berbeda hanya karena perubahan densitas.
Sebaliknya, pengukur aliran massa secara otomatis memperhitungkan variasi kepadatan, memberikan hasil yang konsisten dan akurat bahkan dalam kondisi yang berubah.

Pengukur Aliran Volumetrik: Prinsip Kerja dan Jenisnya

Pengukur aliran volumetrik mengukur seberapa banyak ruang yang ditempati fluida di dalam pipa. Alat ini ideal untuk cairan yang bersih dan stabil, atau ketika hanya volume yang dibutuhkan. Berikut adalah beberapa jenis yang umum digunakan:

1. Pengukur Aliran Elektromagnetik (Mag Meter)

Bekerja berdasarkan Hukum Induksi Elektromagnetik Faraday. Ketika fluida konduktif melewati medan magnet, ia menghasilkan tegangan yang sebanding dengan kecepatan.
Terbaik untuk: Cairan konduktif seperti air, air limbah, bahan kimia.
Keuntungan: Tidak ada bagian yang bergerak, akurasi tinggi, jangkauan luas.
Keterbatasan: Tidak dapat mengukur cairan non-konduktif seperti minyak atau gas.

2. Pengukur Aliran Turbin

Menggunakan turbin yang berputar; kecepatan putarannya sebanding dengan kecepatan fluida.
Terbaik untuk: Cairan bersih dan viskositas rendah (air, bahan bakar, minyak ringan).
Keunggulan: Akurasi tinggi, pengulangan baik.
Keterbatasan: Tidak cocok untuk cairan kotor atau kental.

3. Pengukur Aliran Perpindahan Positif

Mengukur aliran dengan memerangkap volume cairan yang tetap dan menghitung siklus.
Terbaik untuk: Cairan berkekentalan tinggi (pelumas, sirup, minyak gemuk).
Keuntungan: Mengukur laju aliran rendah dengan presisi yang sangat baik.
Keterbatasan: Bagian yang bergerak memerlukan perawatan.

4. Pengukur Aliran Ultrasonik

Mengukur aliran menggunakan gelombang suara. Tipe waktu transit berfungsi untuk cairan bersih; tipe Doppler untuk cairan kotor atau beraerasi.
Terbaik untuk: Pipa besar, instalasi non-intrusif.
Keuntungan: Tidak ada kehilangan tekanan, pemasangan mudah.
Keterbatasan: Akurasi bergantung pada kondisi pipa dan cairan.

Pengukur Aliran Massa: Prinsip Kerja dan Jenisnya

Pengukur aliran massa mengukur massa fluida secara langsung, terlepas dari perubahan densitas. Berikut adalah beberapa jenis yang paling umum:

1. Pengukur Aliran Massa Coriolis

Berdasarkan efek Coriolis, alat ini mengukur puntiran tabung bergetar yang disebabkan oleh aliran massa fluida.
Terbaik untuk: Cairan, bubur, dan gas.
Keunggulan: Mengukur massa, densitas, dan suhu secara bersamaan; akurasi sangat tinggi (±0,1%).
Keterbatasan: Biaya lebih tinggi, ukuran lebih besar untuk pipa besar.

2. Pengukur Aliran Massa Termal

Mengukur jumlah panas yang diserap fluida saat melewati sensor yang dipanaskan. Perpindahan panas sebanding dengan aliran massa.
Terbaik untuk: gas seperti udara, nitrogen, gas alam.
Keuntungan: Pengukuran aliran massa langsung, penurunan tekanan rendah.
Keterbatasan: Tidak cocok untuk cairan.

3. Pengukuran Massa Berkorelasi (Inferensial)

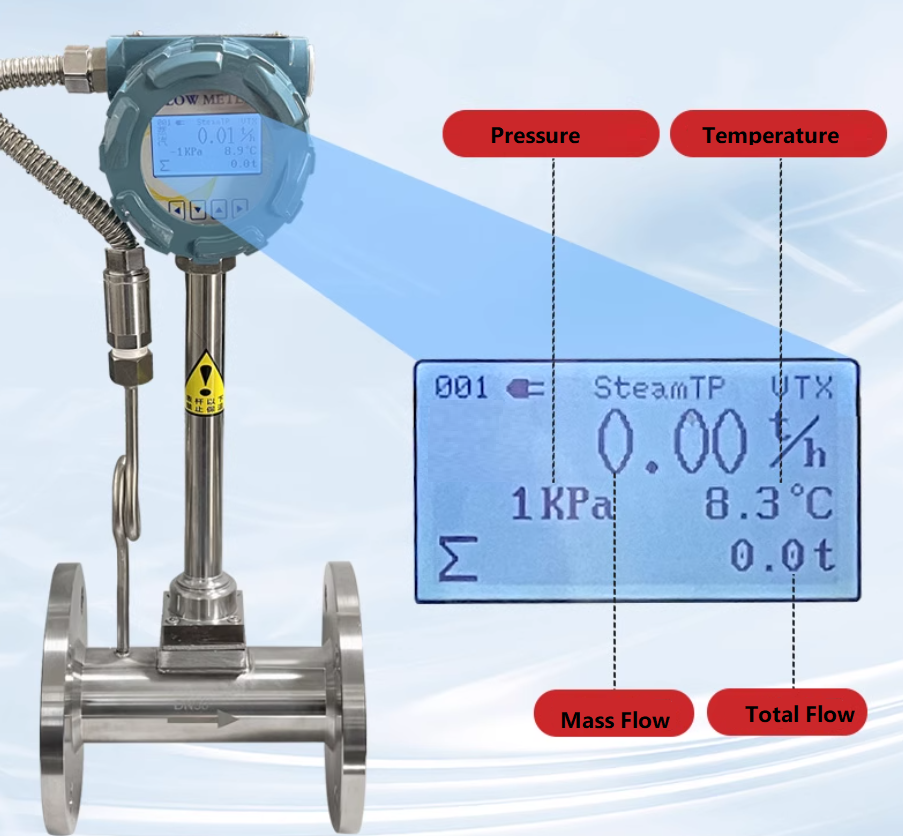

Terkadang, aliran volumetrik diukur dan diubah menjadi massa menggunakan sensor suhu dan tekanan terpisah, seperti pengukur aliran pusaran, pengukur aliran turbin gas.
Meskipun lebih murah, metode tidak langsung ini menimbulkan ketidakpastian tambahan.
Produk terkait

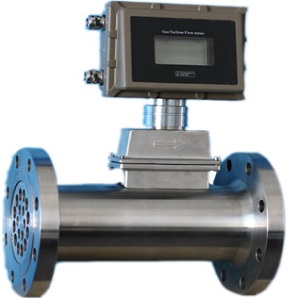

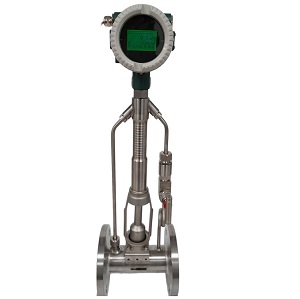

Gas turbine flow meter with temperature and pressure compensation	Vortex Flow meter with temperature and pressure compensation

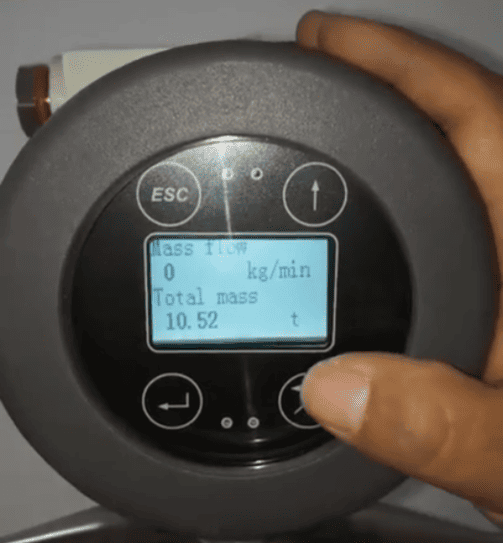

Tentu saja, terkadang kita juga dapat mengatur nilai kerapatan tetap pada flow meter untuk menampilkan laju aliran massa secara langsung, misalnya dalam kg/jam atau lb/menit . Namun, metode ini kurang akurat karena kerapatannya tetap konstan dan tidak berubah seiring kondisi proses aktual.

Membandingkan Pengukur Aliran Volumetrik vs. Pengukur Aliran Massa

Parameter	Volumetric Flow Meter	Mass Flow Meter
Measured Value	Volume (m³/h, GPM)	Mass (kg/h, lb/min)
Dependence on Density	Affected by density	Independent of density
Temperature/Pressure Sensitivity	High	Low
Typical Fluids	Liquids	Liquids & Gases
Accuracy	±0.5–1%	±0.1–0.2% or higher for gas (±0.5–1% )
Cost	Lower	Higher
Maintenance	Simple	Moderate
Best Applications	Water, oils, stable liquids	Gas, steam, chemical dosing

Memilih Antara Pengukuran Aliran Volumetrik dan Aliran Massa

Saat memilih alat pengukur aliran, pertimbangkan faktor-faktor berikut:
1. Jenis Fluida – Apakah berupa cairan, gas, atau fluida multifase?
2. Kondisi Proses – Apakah tekanan atau suhu stabil?
3. Tujuan Pengukuran – Apakah Anda memerlukan massa total, atau hanya volume?
4. Persyaratan Akurasi – Seberapa pentingkah presisi pengukuran?
5. Anggaran dan Pemeliharaan – Keseimbangan antara akurasi vs. biaya.
Kapan Menggunakan Pengukur Aliran Volumetrik:
• Anda mengukur cairan yang tidak dapat dikompresi dengan massa jenis yang stabil (misalnya, air).
• Anda memerlukan pemantauan aliran yang hemat biaya.
• Anda menginginkan indikasi aliran lokal tanpa konversi massa.
Kapan Menggunakan Pengukur Aliran Massa:
• Anda berurusan dengan fluida yang dapat dikompresi (gas, uap).
• Suhu atau tekanan bervariasi secara signifikan.
• Anda memerlukan keseimbangan massa, dosis kimia, atau pengukuran energi.

Contoh Dunia Nyata

• Instalasi Pengolahan Air: Gunakan pengukur aliran elektromagnetik untuk pengukuran volumetrik karena massa jenis air stabil.

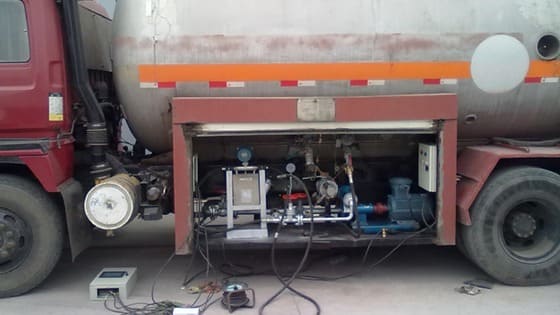

• Minyak & Gas: Gunakan meter aliran massa Coriolis untuk pemindahan tahanan, karena massa bersifat konstan berapa pun suhunya.
• Sistem Udara Terkompresi: Gunakan pengukur aliran massa termal untuk memantau konsumsi dan kebocoran.
• Industri Makanan: Gunakan meter perpindahan positif atau meter aliran massa cairan untuk cairan kental seperti sirup, madu, susu, jus, diukur berdasarkan volume.

Output dan Integrasi

Baik pengukur aliran volumetrik maupun massa dapat memberikan sinyal digital seperti:
• Output arus 4–20 mA
• Output pulsa untuk totalisasi
• Komunikasi MODBUS RTU / HART / RS485 / PROFIBUS DP
Ini memungkinkan integrasi mudah ke dalam sistem PLC atau SCADA, yang memungkinkan pemantauan jarak jauh, pencatatan data, dan kontrol proses.

Kesimpulan

Memahami perbedaan antara laju aliran volumetrik dan laju aliran massa sangat penting untuk pengukuran aliran yang akurat dan optimalisasi proses.
• Laju aliran volumetrik memberi tahu Anda seberapa banyak ruang yang ditempati cairan, ideal untuk cairan yang stabil.
• Laju aliran massa memberi tahu Anda seberapa banyak materi yang bergerak, ideal untuk gas atau kondisi yang berubah.
Setiap jenis flow meter — baik elektromagnetik, turbin, Coriolis, maupun massa termal — memiliki kebutuhan spesifik. Pilihan yang tepat bergantung pada jenis fluida, kondisi proses, dan tujuan pengukuran Anda.
Dengan memilih teknologi pengukur aliran yang tepat, industri dapat memastikan keakuratan, mengurangi limbah, dan meningkatkan efisiensi — dari pengolahan air hingga penyulingan minyak, dari dosis bahan kimia hingga distribusi gas.
Memilih dengan bijak berarti mengukur lebih cerdas, menghemat biaya, dan menjaga operasi tetap terkendali sepenuhnya.
