Panduan Lengkap untuk Flow Meter Kimia dan Asam

2025/09/23

Cara Memilih Flow Meter yang Tepat untuk Bahan Kimia Korosif dan Asam

Dalam industri pengolahan kimia, mengukur fluida secara akurat dan, yang terpenting, aman, bukan hanya soal efisiensi; ini adalah persyaratan dasar. Instrumen pengukur aliran memiliki masalah unik dan sulit dengan asam dan bahan kimia. Memilih pengukur aliran kimia yang tepat adalah salah satu hal terpenting yang dapat dilakukan seorang insinyur. Ini karena beberapa asam sangat korosif dan dapat merusak logam biasa, sementara yang lain adalah pelarut berharga yang perlu diukur dengan tepat.

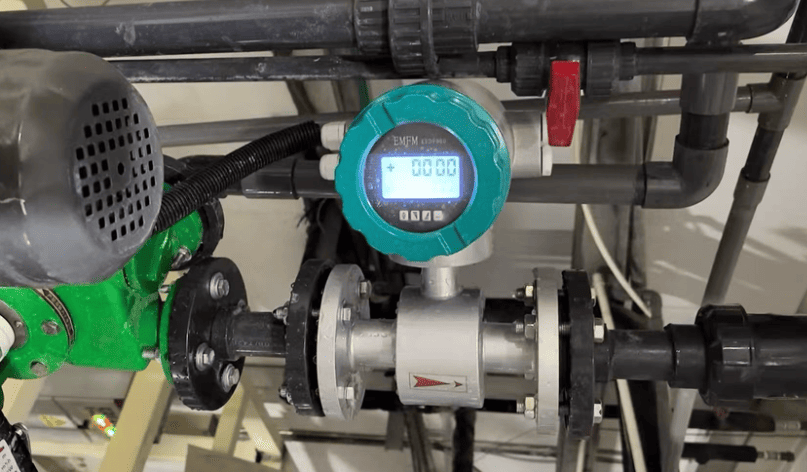

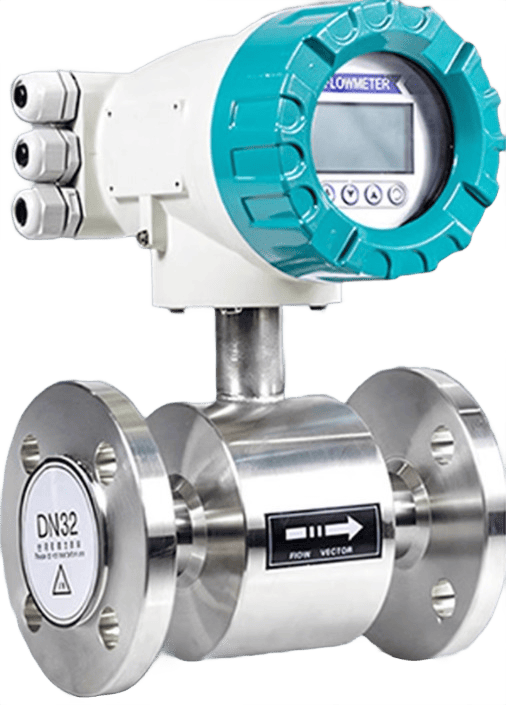

Pengukur aliran asam dan bahan kimia

Membuat pilihan yang salah dapat menyebabkan kerusakan instrumen pengukur aliran, kebocoran yang berbahaya, pengukuran yang tidak akurat, dan kerugian finansial yang besar. Panduan ini memberikan gambaran lengkap tentang alat dan material yang dibutuhkan untuk pengukuran aliran bahan kimia dan asam yang akurat. Kita akan membahas berbagai masalah, meninjau teknologi meter terbaik untuk pekerjaan ini, dan melihat beberapa penggunaan spesifik, menjadikan panduan ini lengkap bagi siapa pun yang perlu mengukur cairan yang agresif dan sulit.

Mengapa Mengukur Bahan Kimia dan Asam Begitu Menantang?

Penanganan bahan kimia atau cairan korosif membutuhkan lebih dari sekadar flow meter standar. Masalah utamanya adalah:

Pemilihan flow meter asam yang salah dapat menyebabkan korosi pada tabung sensor aliran.

Korosi: Ini adalah hal terpenting yang perlu dikhawatirkan. Asam kuat atau cairan dan basa korosif dapat dengan cepat mengikis logam seperti baja karbon, menyebabkan meteran rusak dan kebocoran yang berbahaya.
Keamanan: Kebocoran bahan kimia yang beracun atau mudah terbakar dapat sangat berbahaya bagi manusia dan lingkungan.
Industri kimia bekerja dengan berbagai macam fluida. Ini termasuk pelarut encer yang tampak seperti air, polimer kental, cairan kriogenik, dan fluida bersuhu tinggi. Selain itu, penanganan media agresif adalah hal biasa, meliputi berbagai macam asam seperti asam klorida, asam nitrat, dan asam sulfat, bersama dengan bubur asam abrasif, larutan alkali, dan zat pengoksidasi.
Persyaratan Kemurnian: Di bidang seperti elektronik atau farmasi, cairan tidak boleh terkontaminasi oleh sensor aliran itu sendiri.

Langkah Pertama: Pemilihan Material Adalah Segalanya

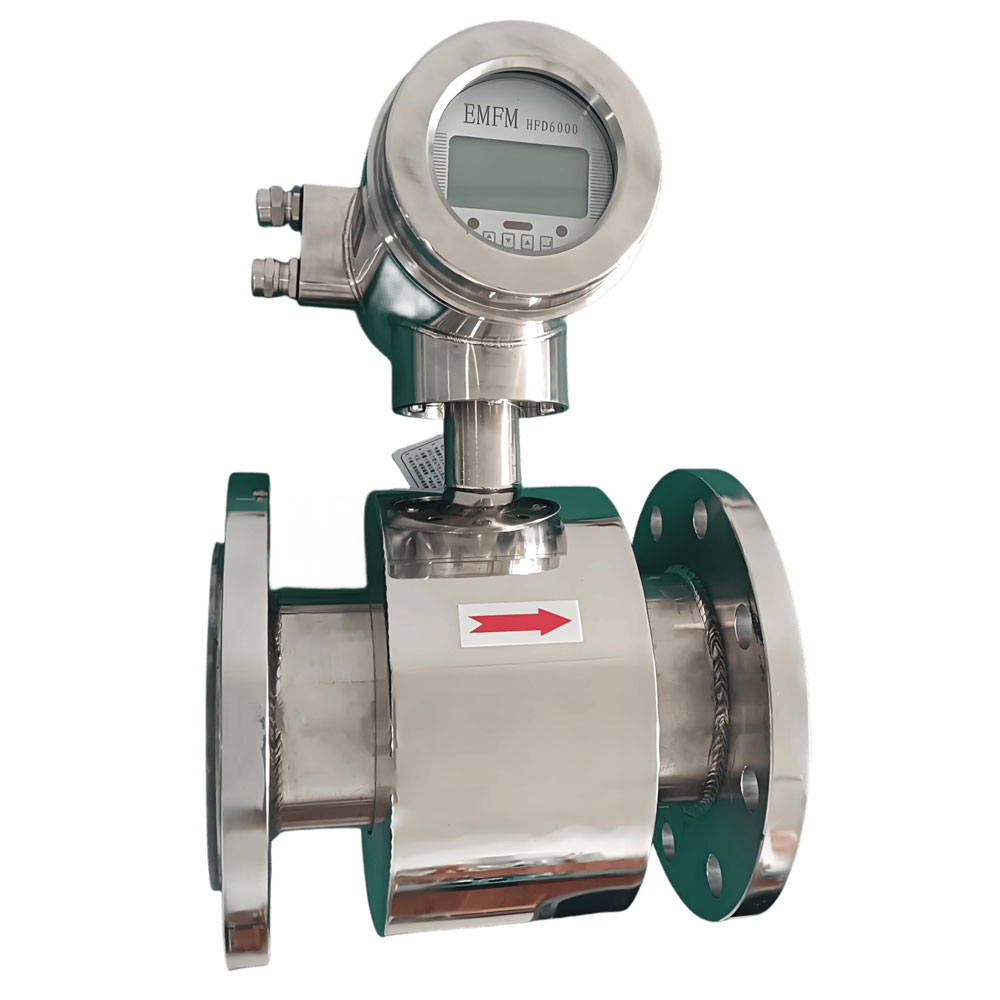

Stainless steel flow meter for less corrosive fluids

Pengukur aliran baja tahan karat adalah alat serbaguna untuk cairan yang kurang korosif.

Landasan dari setiap [pengukur aliran tahan bahan kimia] yang sukses adalah material konstruksi sensor alirannya (atau yang kita sebut bagian basah dari sensor aliran). Bagian yang bersentuhan dengan cairan—komponen apa pun yang menyentuh cairan korosif—harus sepenuhnya kompatibel secara kimiawi.

Baja Tahan Karat 316L: Pilihan yang kuat dan serbaguna untuk bahan kimia, asam, pelarut, dan minyak yang kurang agresif.
Plastik (PP, PVDF): Pilihan hemat biaya untuk asam dan basa tertentu, sering digunakan dalam [meteran aliran turbin untuk cairan korosif] . Namun, jenis meteran aliran ini tidak dapat menahan tekanan tinggi, tekanan normal untuk meteran aliran plastik untuk asam adalah sekitar 10 bar.

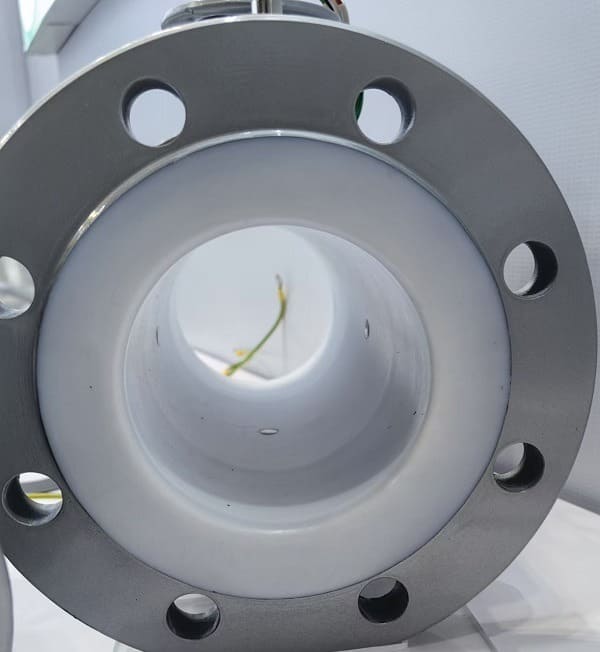

Chemical flow meter with PTFE/PFA liners

Pengukur aliran bahan kimia dengan lapisan PTFE/PFA

Pelapis PTFE/PFA: Fluoropolimer ini diaplikasikan sebagai pelapis di dalam badan meter logam. Pelapis ini menawarkan ketahanan kimia yang hampir universal dan merupakan standar untuk flow meter magnetik atau rotameter tabung logam dalam aplikasi asam.

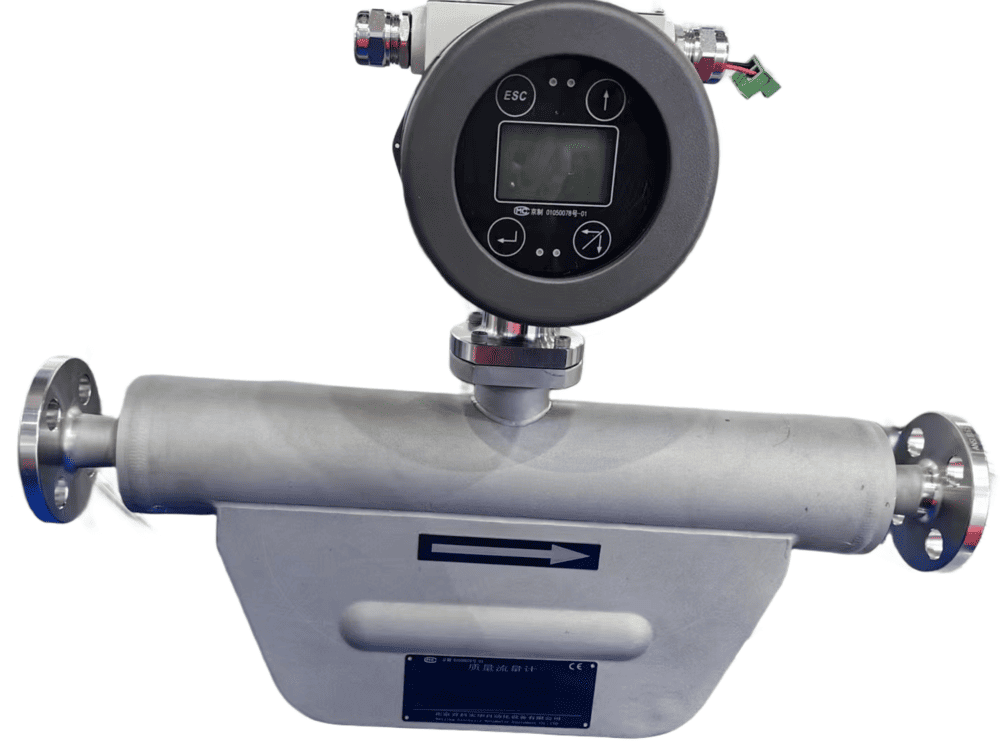

Hastelloy coriolis mass flow meter for acid

Pengukur aliran massa Coriolis material Hastelloy untuk asam

Paduan Eksotis (Hastelloy, Tantalum, Titanium) : Untuk bahan kimia yang paling agresif di mana baja tahan karat tidak memadai, paduan ini memberikan ketahanan korosi yang unggul. Tantalum, misalnya, sangat baik untuk pengukuran aliran asam sulfat atau HCl, Platinum untuk semua cairan korosif, material Titanium dapat digunakan untuk mengukur air laut, kalium hidroksida, natrium hidroksida, asam fosfat, dan media lainnya.

Panduan Terperinci tentang Teknologi Pengukur Aliran Kimia & Asam

Tidak ada satu teknologi pun yang sempurna untuk setiap bahan kimia. Pilihannya bergantung pada sifat-sifat fluida (konduktivitas, viskositas, suhu, tekanan, keberadaan padatan) dan tujuan pengukuran, serta anggaran pengguna.

Pengukur Aliran Magnetik: Standar untuk Bahan Kimia Konduktif

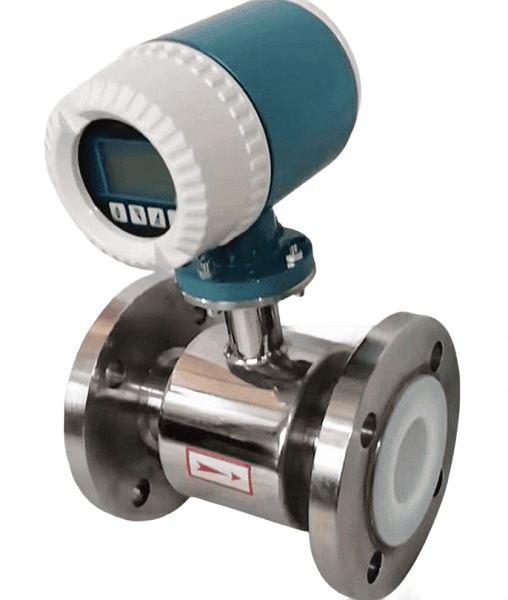

Magnetic Flow Meter for Conductive Chemicals

Pengukur aliran magnetik adalah pilihan yang sangat baik untuk semua bahan kimia konduktif, asam atau soda, termasuk sebagian besar asam dan basa berbasis air. Pengukur ini memiliki desain tanpa hambatan dan tanpa bagian yang bergerak (pengukur aliran full bore), sehingga sangat andal. Untuk aplikasi pengukuran aliran korosif, pengukur ini dilengkapi dengan elektroda non-reaktif dan lapisan PTFE atau PFA yang tahan lama, seperti yang dijelaskan dalam panduan kami tentang [pengukur aliran elektromagnetik untuk cairan korosif] . Selain itu, biaya pengukur aliran magnetik juga sangat rendah, sehingga menjadikan pengukur magnetik pilihan utama untuk [ aplikasi dosis bahan kimia ].

Untuk memastikan keakuratan dan umur pakai flow meter elektromagnetik Anda, pemilihan material liner dan elektroda yang tepat sangat penting. Kami telah mengunggah panduan pemilihan komprehensif yang mencakup material bagian yang bersentuhan dengan cairan yang cocok untuk berbagai macam asam, basa, dan media kimia. Dokumen ini memberikan panduan ahli yang Anda butuhkan untuk memilih material yang paling tepat untuk aplikasi spesifik Anda.

panduan pemilihan elektroda dan liner flow meter magnetik

Berikut adalah video yang memberikan informasi lebih lanjut tentang flow meter asam tipe magnetik.

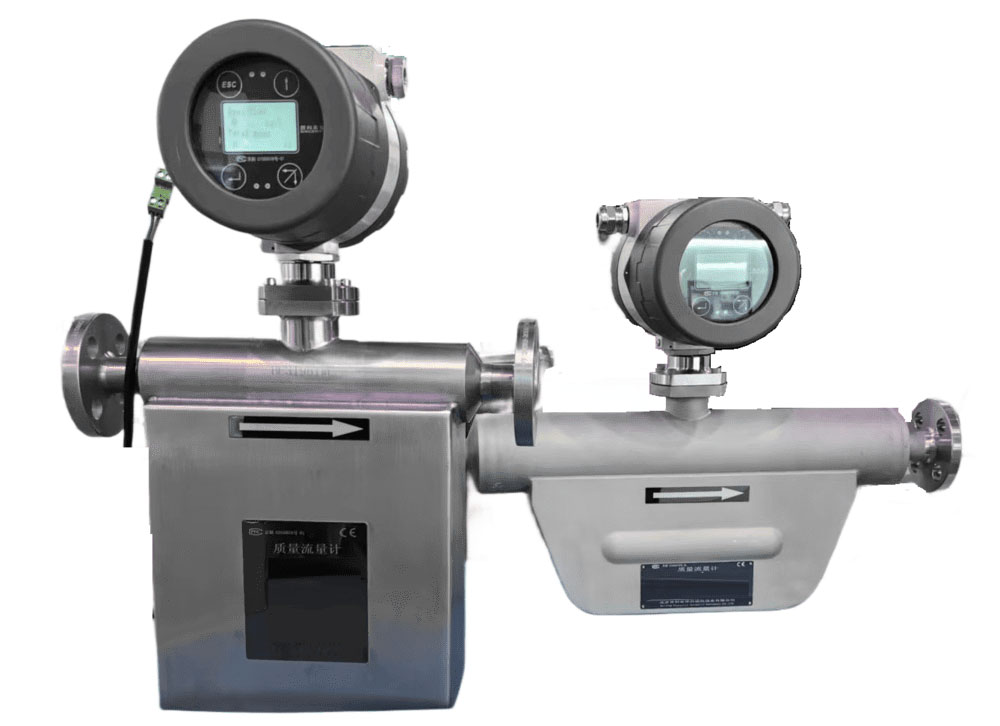

Pengukur Aliran Massa Coriolis: Untuk Akurasi dan Fleksibilitas Maksimal

Ketika akurasi sangat penting, atau ketika pengukuran aliran massa diperlukan atau ketika itu adalah asam cair, meter Coriolis adalah pilihan yang unggul. Kemampuannya untuk mengukur massa secara langsung membuatnya kebal terhadap perubahan densitas atau viskositas. Dengan bagian yang bersentuhan dengan cairan terbuat dari baja tahan karat 316L, Hastelloy, atau bahkan Tantalum, alat ini dapat dikonfigurasi untuk menangani berbagai macam bahan kimia agresif. Panduan [meter aliran massa anti-korosif] kami membahas pilihan material ini secara mendalam.

Pengukur Aliran Massa Termal: Pilihan Terbaik untuk Gas Korosif

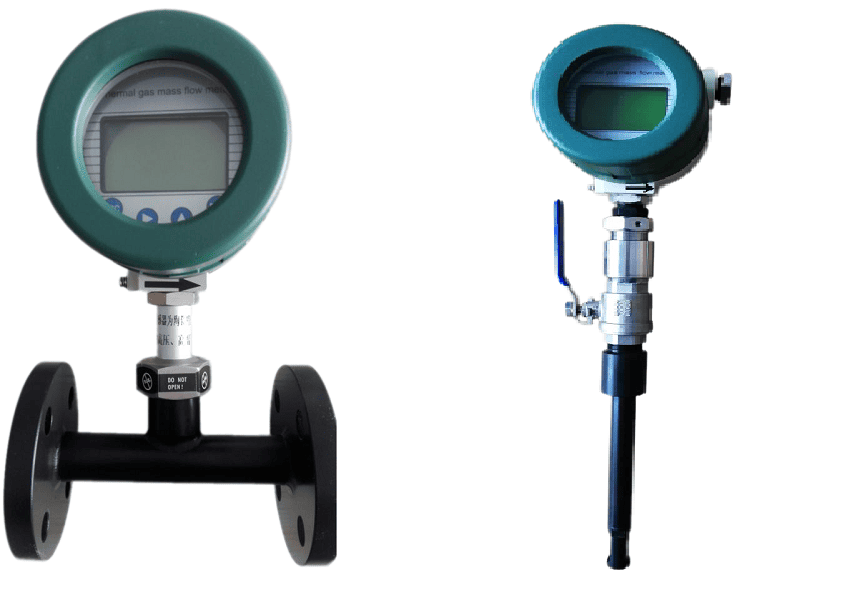

thermal mass flow meter for corrosive gas

Untuk mengukur laju aliran massa gas, meteran aliran massa termal adalah standar industri. Untuk aplikasi yang melibatkan gas korosif, sensor aliran massa gas ini dibuat dengan material khusus. [Meteran aliran massa termal kami untuk gas korosif] dirancang untuk menangani media gas yang menantang dengan aman dan akurat, seperti mengukur aliran biogas, udara asam, atau gas Cl2 kering (klorin). Ini adalah teknologi pilihan untuk mengukur gas seperti [klorin] dan gas asam yang mengandung H₂S.

Pengukur Aliran Plastik (Pengukur aliran turbin & roda gigi oval)

turbine flow meters for corrosive liquid

Untuk bahan kimia yang kurang agresif, cairan korosif pada tekanan operasi rendah, atau ketika dibutuhkan solusi yang lebih hemat biaya, flow meter yang terbuat dari plastik rekayasa seperti PP atau PVDF merupakan pilihan yang tepat. Flow meter turbin plastik [untuk cairan korosif] dapat memberikan pengukuran yang akurat untuk bahan kimia dengan viskositas rendah, sementara flow meter roda gigi oval plastik kecil sangat baik untuk pemberian dosis bahan kimia. Namun, perlu diperhatikan, kedua jenis flow meter plastik untuk bahan kaustik atau asam harus bebas dari padatan atau partikel, jika tidak, bagian yang bergerak dari flow meter plastik dapat rusak oleh padatan tersebut.

Rotameter Tabung Logam

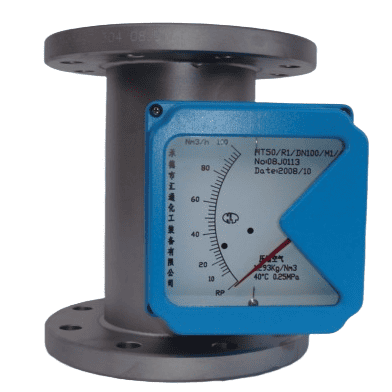

Metal Tube Rotameters for chemcial measurement

Untuk indikasi aliran lokal yang sederhana di mana output elektronik berteknologi tinggi tidak diperlukan, rotameter tabung logam menawarkan solusi yang kuat dan andal. Dengan memilih model yang terbuat dari baja tahan karat 316L atau yang memiliki lapisan PTFE, perangkat pengukur ini dapat digunakan untuk berbagai aliran bahan kimia dan bahkan cairan agresif. Namun, silverinstruments.com juga menyediakan rotameter dengan output 4-20mA. Rotameter ini tidak hanya dapat menunjukkan laju aliran tetapi juga menunjukkan total aliran cairan korosif. Panduan kami tentang [rotameter tabung logam untuk pengukuran cairan korosif] memberikan detail lebih lanjut.

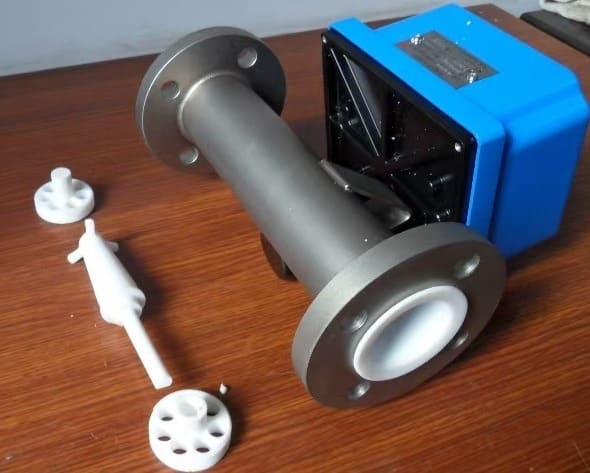

Metal tube flow meter with teflon liner and teflon float

Pengukur aliran tabung logam dengan lapisan teflon dan pelampung teflon

Perbandingan Flow Meter untuk Bahan Kimia Korosif

Flow Meter Type	Best For	Key Advantages	Material Options	Limitations
Magmeter	Conductive liquids, acids, bases	• No moving parts • Full bore design • Low cost • High reliability	• PTFE/PFA liner • Non-reactive electrodes	Only for conductive fluids
Coriolis Mass	High accuracy applications, slurry acids	• Direct mass measurement • Immune to density/viscosity changes • Ultimate accuracy	• 316L stainless steel • Hastelloy • Tantalum	Higher cost
Thermal Mass	Low corrosive gases	• Industry standard for gases • Handles challenging media • Safe and accurate	• Specialized corrosion-resistant materials	Gas applications only
Plastic Turbine/Oval Gear	Low-pressure and corrosive liquids	• Lower cost solution • Good for chemical dosing • Positive displacement flowmeter	• PP (Polypropylene) • PVDF	• Must be particle-free • Lower pressure rating • Moving parts can be damaged
Metal Tube Rotameter	Simple local indication or transmitter	• Robust and reliable • Available with 4-20mA output • Cost-effective	• 316L stainless steel • PTFE liner	Not good for high temperature

Memecahkan Tantangan Pengukuran Spesifik

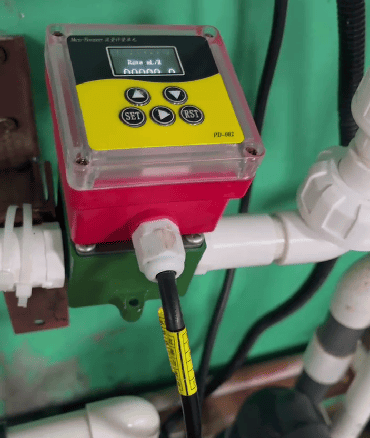

Pengukuran Laju Aliran Rendah & Dosis Bahan Kimia

Pengukuran aliran kimia rendah dengan flow meter plastik.

Pengukuran dosis bahan kimia yang tepat memerlukan sensor aliran yang dapat mengukur volume yang sangat kecil secara akurat. Meter Coriolis mikro dan meter perpindahan positif kecil dirancang khusus untuk tujuan ini. Memilih [meter aliran kimia aliran rendah] sangat penting untuk aplikasi pengukuran bahan kimia aliran rendah di laboratorium, pabrik percontohan, dan sistem injeksi aditif. [Meter aliran kecil untuk cairan korosif] ini memastikan bahwa bahkan jumlah terkecil pun diukur dengan presisi tinggi, meter aliran kimia mikro ini dapat berupa satuan aliran rendah ml/menit (atau satuan aliran ccm) atau dalam kg/jam atau g/jam (gram per jam). Video di bawah ini menunjukkan meter aliran massa mikro untuk pengukuran bahan kimia.

Menangani Suhu dan Tekanan Tinggi

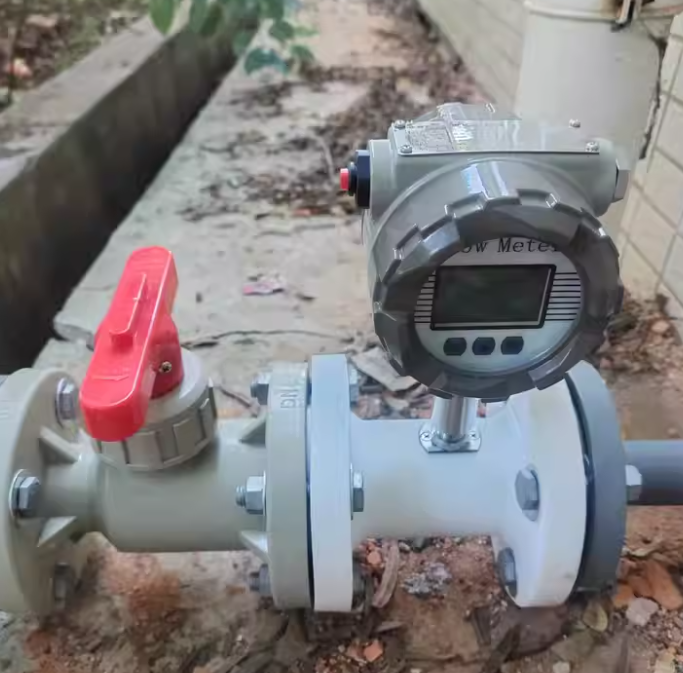

Pengukur aliran berbahan plastik terbatas oleh materialnya dan tidak tahan terhadap suhu tinggi.

Proses kimia seringkali melibatkan suhu dan tekanan tinggi, yang menuntut konstruksi meter yang kokoh. Pemilihan jenis flow meter, material sensor, rating flensa, dan desain sensor sangat penting. Dalam kondisi ini, pengukuran tekanan secara akurat dengan [pemancar tekanan khusus untuk gas atau cairan korosif] juga sangat penting. Flow meter Coriolis SH-CMF kami dapat menangani media korosif pada suhu hingga 350°C. Sebaliknya, sebagian besar flow meter plastik dibatasi oleh sifat materialnya, biasanya dengan suhu operasi maksimum antara 60°C dan 100°C, dan rating tekanan dalam 145 psi.

Aplikasi: Pengukur Aliran untuk Bahan Kimia Tertentu

Uji sebenarnya dari [pengukur aliran asam kimia] adalah kinerjanya dengan cairan spesifik dan menantang. Silver Automation Instruments menyediakan solusi yang telah terbukti untuk berbagai macam media.

Mengukur Asam Kuat

Pemilihan [meteran aliran tahan asam] sepenuhnya bergantung pada jenis asam tertentu, konsentrasinya, dan suhunya.

• Asam Klorida (HCl):

Pengukur aliran baja tahan karat untuk asam HCL

Pengukur aliran magnetik dengan lapisan PTFE dan elektroda Tantalum adalah pilihan yang sangat baik untuk mengukur [ aliran HCl ]. Namun, untuk HCl pada suhu tinggi atau konsentrasi tinggi, kami merekomendasikan peningkatan ke konfigurasi dengan elektroda Platinum dan lapisan PFA untuk ketahanan yang lebih unggul. Harap Dicatat: Untuk kondisi standar, wadah baja karbon untuk pengukur aliran elektromagnetik sudah cukup. Namun, jika lingkungan eksternal bersifat korosif, kami dapat meningkatkan wadah menjadi Baja Tahan Karat 304 atau 316.

• Asam Sulfat (H₂SO₄):

Untuk asam sulfat pekat, seringkali diperlukan pengukur aliran massa Coriolis dengan sensor Hastelloy C. Kami menyediakan solusi khusus seperti [pengukur aliran massa asam sulfonat] kami. Untuk Aplikasi Serbaguna: Dalam banyak kasus di mana presisi tingkat atas tidak terlalu penting, pengukuran yang stabil dan andal dapat dicapai dengan pilihan yang lebih ekonomis. Ini termasuk pengukur aliran area variabel (rotameter) berlapis PTFE atau pengukur aliran magnetik yang dilengkapi dengan lapisan PTFE dan elektroda Tantalum.

• Asam Nitrat (HNO₃):

Baja tahan karat 316L seringkali cukup untuk asam nitrat, sehingga berbagai teknologi dapat digunakan. Pelajari lebih lanjut tentang pilihan [Pengukur Aliran HNO₃] kami.

• Asam Lainnya:

Kami menyediakan solusi untuk berbagai macam asam lainnya, yang dirinci dalam [ referensi aplikasi pengukur aliran asam ] kami dan untuk jenis spesifik seperti [ asam krotonat ] atau asam asetat .

Pengukuran Basa dan Alkali (Kaustik) :

Pengukuran zat kaustik seperti Natrium Hidroksida (NaOH) memerlukan pemilihan material yang cermat untuk menghindari korosi. Pengukur aliran massa natrium hidroksida Coriolis memberikan akurasi tinggi untuk kontrol konsentrasi. Memahami [cara memilih jenis pengukur aliran soda kaustik yang tepat] adalah kunci keberhasilan instalasi.

Mengukur Bahan Kimia Menantang Lainnya

Keahlian kami mencakup beberapa cairan yang paling sulit di industri ini.

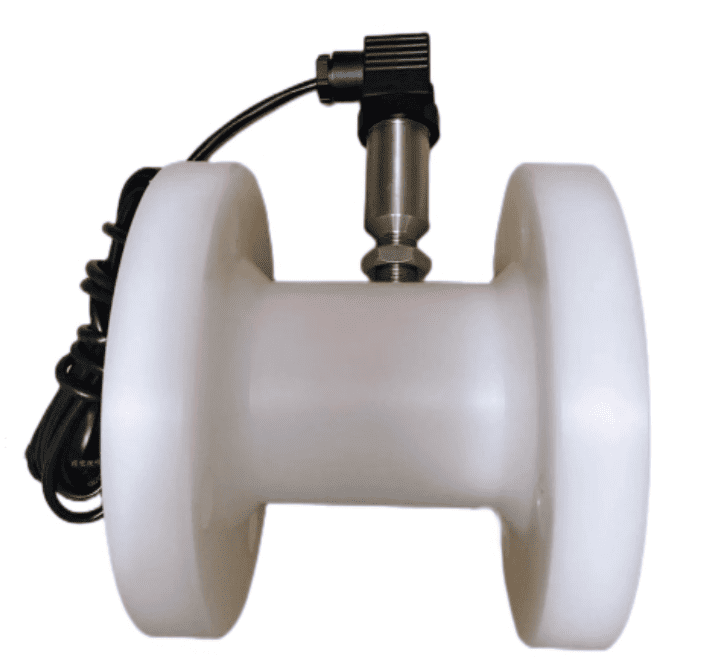

• Gas Klorin:

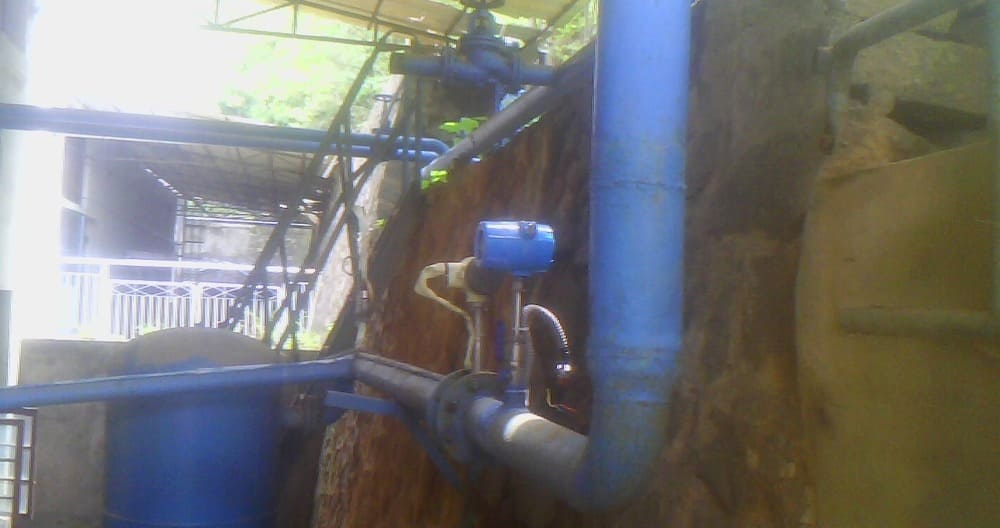

Chlorine Gas flow measurement by thermal mass flow meter

Pengukuran aliran gas klorin menggunakan pengukur aliran massa termal.

Gas yang sangat beracun dan korosif ini memerlukan [meteran aliran gas klorin] khusus, biasanya tipe massa termal dengan bahan tahan korosi atau pilihan terbaik adalah meteran aliran klorin Coriolis. Kami juga menyediakan [pengukur tekanan klorin] .

• Belerang Cair:

Aplikasi unik ini melibatkan suhu yang sangat tinggi dan risiko pembekuan. Pelajari [cara menemukan flow meter yang sesuai untuk belerang cair] dalam panduan detail kami.

• Logam Cair:

Pengukuran fluida seperti [litium dan natrium cair] memerlukan meter Coriolis yang sangat khusus yang dirancang untuk suhu ekstrem.

Kesimpulan: Mitra Anda untuk Pengukuran Aliran Kimia

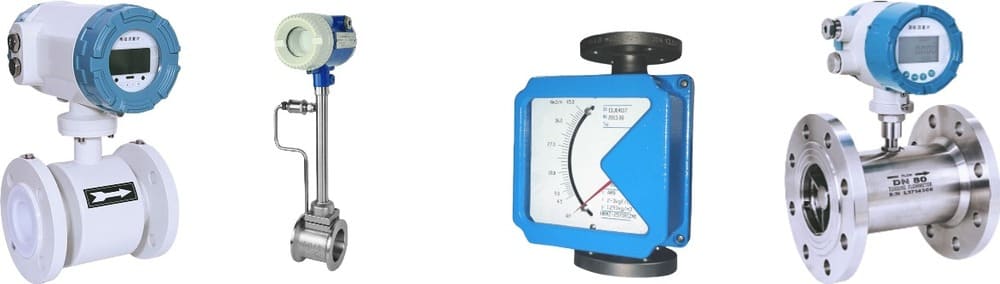

Chemical Flow Measurement flowmeter types

Larutan pengukuran aliran kimia

Tidak ada jawaban tunggal untuk pertanyaan [ apa itu flow meter untuk cairan korosif ]. Pilihan optimal adalah keputusan kompleks yang didasarkan pada kompatibilitas kimia, kondisi proses, berapa biaya yang akan Anda keluarkan untuk flow meter, dan persyaratan kinerja. Dari [ flow meter kimia standar 1 inci ] hingga sensor berdiameter besar dengan bodi paduan, instrumen yang tepat adalah instrumen yang dirancang khusus untuk aplikasi Anda.
Di Silver Automation Instruments, kami ahli dalam [pengukur aliran untuk pengukuran bahan kimia] . Insinyur kami yang berpengalaman dapat menganalisis proses Anda dan merekomendasikan [pengukur aliran kimia digital] yang kuat, andal, dan akurat yang memenuhi tantangan unik dari [ industri kimia dan petrokimia ]. Hubungi kami hari ini untuk konsultasi.

Pertanyaan yang Sering Diajukan (FAQ) tentang Flow Meter Kimia & Asam

1. Faktor apa yang paling penting saat memilih flow meter untuk bahan kimia?

Faktor terpenting adalah kompatibilitas material. Bagian-bagian flow meter yang bersentuhan dengan cairan (komponen apa pun yang bersentuhan dengan fluida) harus sepenuhnya tahan terhadap sifat korosif bahan kimia tertentu. Pemilihan material yang salah dapat menyebabkan kegagalan sensor yang cepat dan kebocoran yang berbahaya.

2. Flow meter mana yang paling cocok untuk asam dan basa konduktif serbaguna?

Untuk sebagian besar bahan kimia konduktif seperti asam dan basa berbasis air, Pengukur Aliran Magnetik adalah standar industri. Desainnya yang tanpa hambatan (atau yang kami sebut desain sensor aliran lubang penuh) tidak memiliki bagian yang bergerak, sehingga sangat andal. Dengan memilih elektroda non-reaktif yang tepat dan lapisan PTFE atau PFA yang tahan lama, alat ini dapat menangani berbagai macam cairan korosif dengan biaya yang relatif rendah.

3. Kapan saya harus menggunakan pengukur aliran massa Coriolis untuk bahan kimia?

Pengukur Aliran Massa Coriolis adalah pilihan terbaik untuk aplikasi yang membutuhkan akurasi tertinggi, ketika pengukuran massa fluida secara langsung diperlukan, atau ketika menangani bubur kental. Karena kebal terhadap perubahan densitas dan viskositas fluida, alat ini ideal untuk pengendalian proses kritis dan dapat dibuat dari paduan eksotis seperti Hastelloy atau Tantalum untuk bahan kimia yang paling agresif.

4. Bagaimana cara mengukur laju aliran gas korosif seperti klorin?

Untuk gas korosif, Pengukur Aliran Massa Termal adalah teknologi standar. Meter ini dibuat dengan material tahan korosi khusus untuk mengukur aliran massa gas yang sulit seperti klorin (Cl₂ kering), biogas, atau gas asam yang mengandung H₂S secara aman dan akurat.

5. Apa solusi terbaik untuk pemberian dosis bahan kimia dengan aliran rendah?

Untuk pengukuran laju aliran yang sangat rendah (seringkali dalam ml/menit) secara presisi, seperti dalam pemberian dosis bahan kimia atau aplikasi laboratorium, diperlukan meteran aliran mikro. Baik meteran Coriolis mikro maupun meteran roda gigi oval plastik kecil dirancang khusus untuk tugas-tugas ini, memastikan presisi tinggi untuk volume terkecil.

6. Dapatkah flow meter plastik digunakan untuk asam?

Ya, untuk aplikasi tertentu. Flow meter yang terbuat dari plastik rekayasa seperti PP atau PVDF dapat menjadi pilihan yang hemat biaya untuk bahan kimia yang kurang agresif pada tekanan operasi rendah (biasanya di bawah 10 bar). Namun, alat ini tidak cocok untuk cairan yang mengandung padatan, karena bagian yang bergerak dapat rusak.

7. Bagaimana cara mengukur asam kuat seperti Asam Sulfat pekat (H₂SO₄)?

Untuk asam yang sangat agresif dan pekat seperti H₂SO₄, meteran baja tahan karat standar tidak memadai. Solusi yang direkomendasikan seringkali adalah meteran aliran massa Coriolis dengan sensor Hastelloy C. Untuk aplikasi yang kurang kritis, meteran aliran magnetik dengan lapisan PTFE dan elektroda Tantalum juga dapat menjadi pilihan yang stabil.

8. Dapatkah flow meter magnetik mengukur semua asam?

Tidak. Pengukur aliran magnetik hanya dapat mengukur cairan yang menghantarkan listrik. Meskipun sebagian besar asam berbasis air bersifat konduktif, alat ini tidak akan berfungsi untuk pelarut kimia atau hidrokarbon yang tidak konduktif.

9. Apa itu liner dan mengapa liner penting untuk flow meter asam?

Pelapis, yang biasanya terbuat dari PTFE atau PFA, adalah selongsong non-reaktif yang dimasukkan ke dalam badan logam pengukur aliran magnetik atau rotameter tabung logam. Pelapis ini melindungi badan logam pengukur dari korosi, sehingga memungkinkan pengukur standar digunakan untuk cairan yang sangat agresif.

10. Bagaimana suhu dan tekanan tinggi memengaruhi pemilihan alat pengukur aliran kimia?

Suhu dan tekanan tinggi menuntut konstruksi meter yang kokoh. Meter aliran berbahan plastik umumnya terbatas pada suhu rendah (60-100°C) dan tekanan rendah (di bawah 145 psi). Untuk kondisi yang lebih ekstrem, instrumen berbahan logam seperti meter aliran Coriolis atau Magnetik dengan peringkat flensa tekanan tinggi yang sesuai sangat diperlukan.
