Apa itu Coriolis Flow Meter dan Bagaimana Cara Kerjanya?

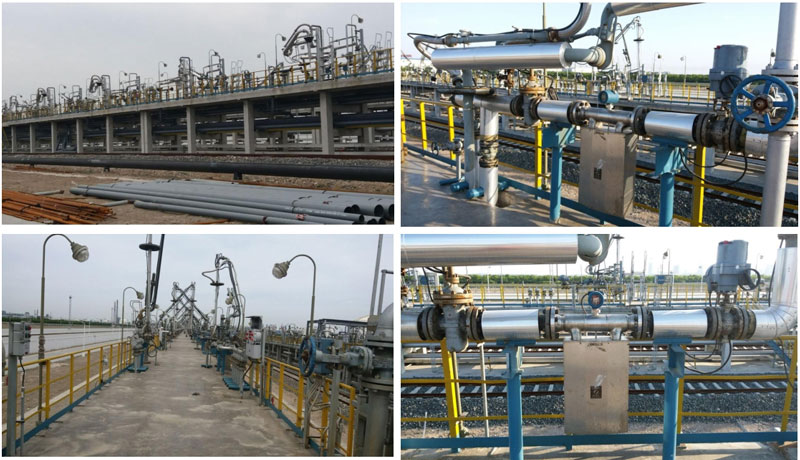

Mengukur debit berbagai cairan adalah bagian integral dari industri minyak dan gas. Ada beberapa jenis perangkat yang digunakan untuk tujuan ini dan flow meter Coriolis adalah salah satunya. Ini telah mendapatkan popularitas selama beberapa tahun terakhir sebagai alat untuk mengukur laju aliran cairan dan gas untuk produsen dan pengguna penyangga minyak dan gas, juga pilihan bagus yang digunakan sebagai pengukur aliran cairan dengan viskositas tinggi .
Core flow meter mengeluarkan biaya angsuran awal yang lebih tinggi bila dibandingkan dengan jenis flow meter lainnya. Namun, faktor-faktor seperti keakuratan dan kecepatan pengukurannya, kemampuan untuk menangkap pembacaan massa, bukan hanya volume, dan biaya pemeliharaan selanjutnya yang lebih rendah semuanya bekerja sesuai keinginannya.

Apa itu Coriolis Flow Meter?

Juga dikenal sebagai Mass Flow Meter atau Inertial Flow Meter, perangkat ini berfungsi berdasarkan prinsip inersia yang dihasilkan oleh fluida saat mengalir melalui tabung berosilasi. Gaya inersia ini mengakibatkan puntiran tabung, secara proporsional dengan laju aliran massa. Tingkat putaran atau distorsi ini ditangkap oleh sensor dalam perangkat dan sinyal aliran linier diberikan sebagai output.

Bekerja dari Meter Coriolis

Desain sebelumnya dari flow meter Coriolis terdiri dari satu tabung tunggal yang berbentuk kurva. Namun, karena tipisnya dinding tabung ini, ada masalah dengan getaran. Dalam model modern, masalah ini telah dieliminasi dengan menggabungkan dua tabung yang menghasilkan dinding yang lebih tebal. Selain itu, desain yang dimodifikasi membutuhkan daya yang lebih sedikit namun daya tahannya tinggi. Ada beberapa bentuk dan gaya tabung yang tersedia di pasaran, masing-masing cocok untuk aplikasi spesifik. Semuanya sangat presisi dan perawatannya rendah.
Dalam desain ini, tabung bergetar berlawanan arah dengan menggunakan kumparan magnet yang dipasang di bagian saluran masuk dan saluran keluar kedua tabung. Rakitan koil magnetik ini berfungsi sebagai sensor. Ketika medan magnet dihasilkan oleh magnet-magnet ini, kumparan yang melewati medan menciptakan gelombang sinus. Dalam kondisi idle ketika tidak ada cairan yang mengalir melalui tabung, gelombang sinus inlet dan outlet berada dalam fase.
Dan ketika ada aliran cairan, tabung memutar menyebabkan pergeseran fasa dalam gelombang sinus. Pemuntiran ini sebanding dengan massa fluida yang mengalir dan sensor menangkap pembacaan pergeseran fase ini. Pergeseran fase sama dengan perbedaan waktu antara gelombang sinus dan bacaan ini memberikan laju aliran massa.

Pro dari Coriolis Flow Meter

Ada sejumlah keunggulan Coriolis Flow meter dibandingkan jenis flow meter lainnya. Beberapa di antaranya tercantum di bawah ini.
Fitur penting dari jenis pengukur aliran ini adalah pengukur aliran yang paling akurat dari semua pengukur aliran yang tersedia. Pengukur aliran ini adalah perawatan yang rendah karena tidak memiliki bagian bergerak yang dapat menyebabkan keausan. Mereka juga jarang membutuhkan kalibrasi. Karena mereka mengukur aliran massa dan bukan hanya volume cairan, mereka cocok untuk mengukur laju aliran bahan yang dijual berdasarkan berat dan bukan volume. Dan dalam industri minyak dan gas, nilai produk seperti minyak bumi diukur dengan unit pemanas (seperti BTU), sehingga membuat flow meter Coriolis menjadi alat pilihan untuk menghitung laju alir bahan tersebut. Pengukur aliran massa memberikan pengukuran cairan yang akurat dan tidak terpengaruh oleh perubahan suhu, tekanan, kecepatan aliran. Ini membuatnya sangat baik untuk mengukur laju aliran gas yang lebih rentan dipengaruhi oleh perubahan yang disebutkan sebelumnya. Karena alasan inilah flow meter Coriolis mendapatkan daya tarik dalam industri minyak dan gas.
