4 Teknologi Inti untuk Pengukuran Aliran Minyak: Panduan 2025

Pentingnya Pengukuran Aliran Minyak yang Tepat

Pengukuran oli yang akurat memberi Anda informasi yang dibutuhkan untuk membuat keputusan finansial dan operasional yang bijak. Keuntungan utamanya meliputi:

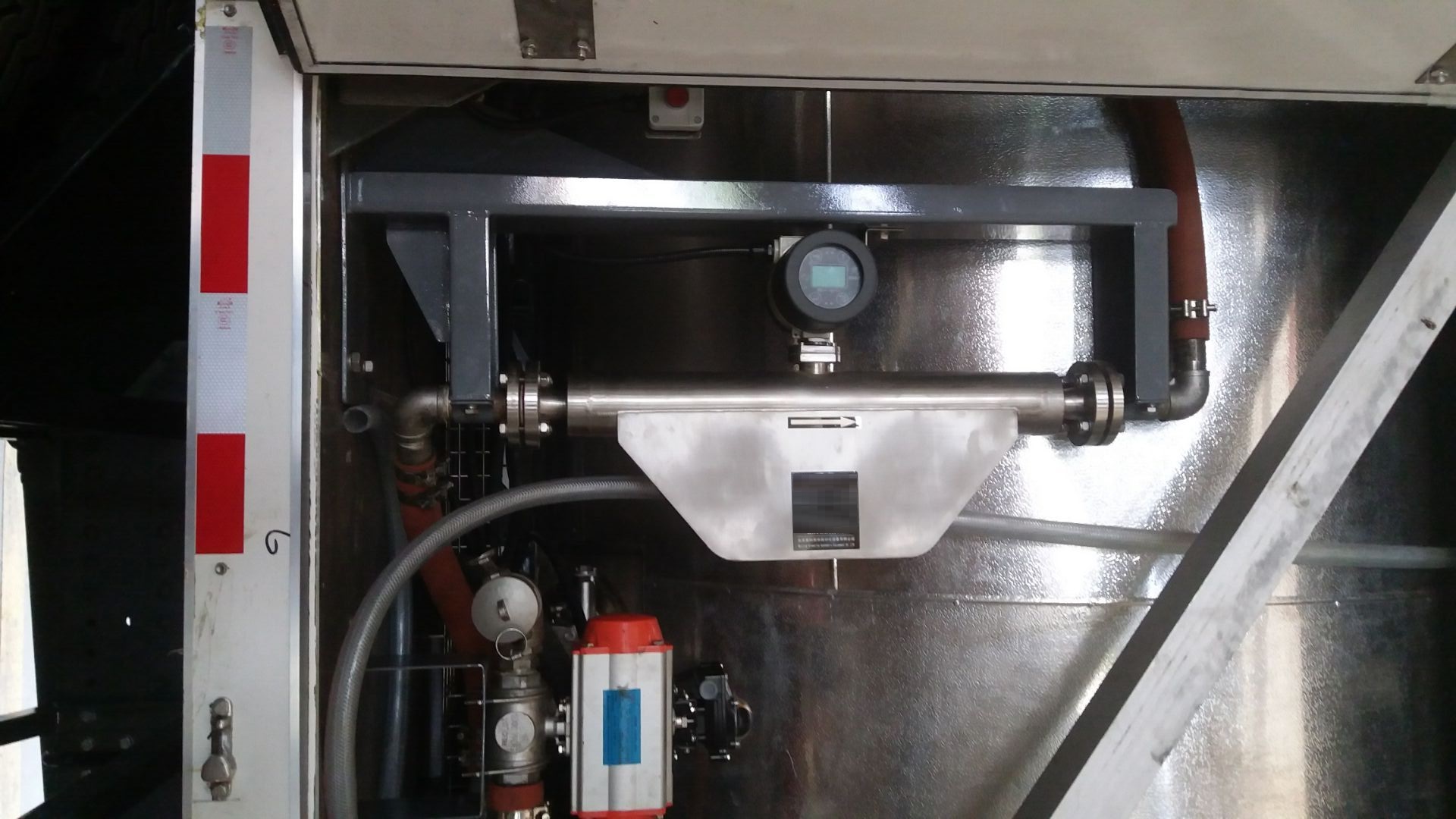

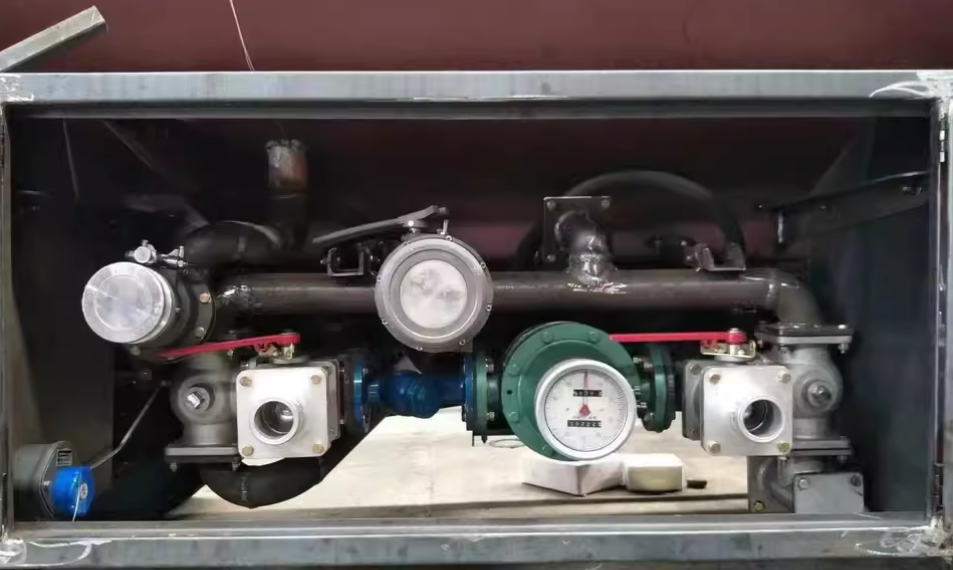

Pengukur aliran untuk truk tangki minyak

• Manajemen Biaya: Minyak dan bahan bakar merupakan salah satu biaya operasional termahal bagi banyak operasi. Langkah pertama untuk memaksimalkan efisiensi dan memangkas biaya adalah pemantauan konsumsi bahan bakar minyak yang tepat pada boiler atau solar pada generator.
• Pengalihan Kustodi: Akurasi merupakan persyaratan kontraktual dan finansial dalam pembelian dan penjualan produk minyak, mulai dari pipa minyak mentah besar hingga pengisian bahan bakar diesel lokal. Kerugian finansial yang signifikan dapat timbul akibat meteran yang tidak akurat.
• Kontrol & Efisiensi Proses: Kontrol aliran yang tepat sangat penting dalam pemrosesan dan pemurnian kimia untuk mengelola rasio reaksi, memaksimalkan hasil, dan menjamin kualitas produk.
• Manajemen Inventaris: Tingkat inventaris yang akurat dalam tangki penyimpanan dipertahankan dengan bantuan data aliran yang dapat diandalkan, yang juga membantu mendeteksi kemungkinan pencurian atau kebocoran dan menghindari kekurangan.

Keputusan Dasar: Pengukuran Aliran Volumetrik vs. Aliran Massa untuk Minyak

Memilih apakah akan mengukur massa atau volume adalah pertimbangan penting pertama saat memilih alat pengukur aliran minyak.

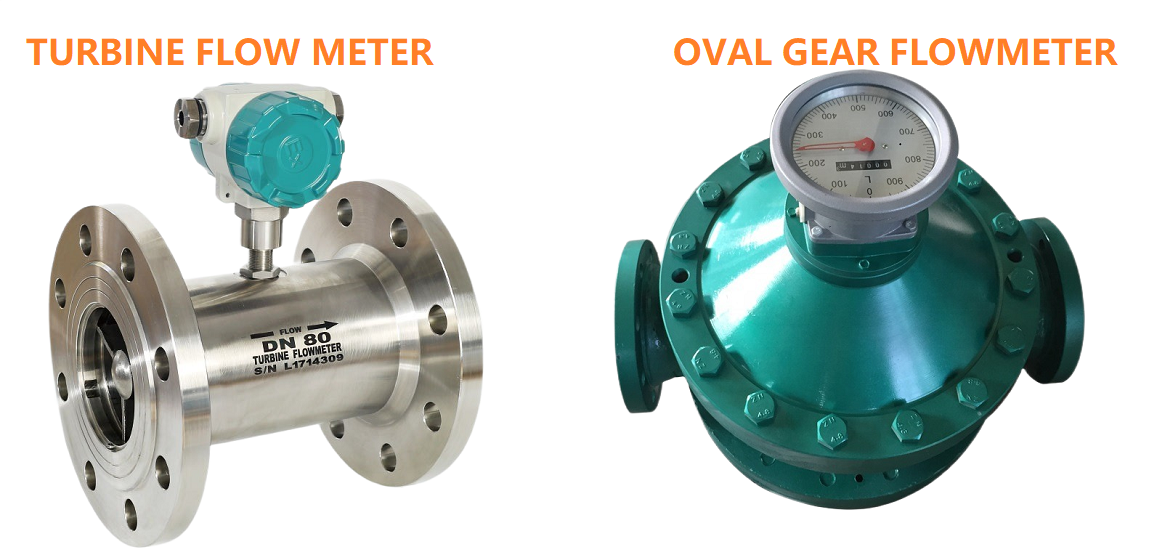

Volume oli yang melewati suatu titik dalam jangka waktu tertentu (misalnya, liter per menit, galon per menit) dihitung menggunakan Pengukuran Aliran Volumetrik. Teknologi volumetrik meliputi meter aliran turbin (TUF) dan meter aliran roda gigi oval . Karena volume oli memuai saat dipanaskan dan menyusut saat didinginkan, variasi sifat fluida dapat memengaruhi akurasi metode yang sederhana dan efisien ini.

Massa minyak yang melewati suatu titik dalam jangka waktu tertentu (misalnya, kilogram per jam, pon per menit) ditentukan oleh Pengukuran Aliran Massa. Massa diukur secara langsung oleh meter aliran Coriolis. Karena massa fluida tetap konstan terlepas dari suhu, viskositas, atau tekanan, pendekatan pengukuran ini secara intrinsik lebih akurat untuk minyak. Pengukuran massa langsung merupakan standar industri untuk aplikasi bernilai tinggi seperti perdagangan transfer kustodi.

Teknologi Utama untuk Mengukur Aliran Minyak

Meskipun terdapat banyak teknologi, kinerja dan keandalan tiga jenis pengukur aliran yang berbeda telah menjadikannya standar industri untuk sebagian besar aplikasi minyak.

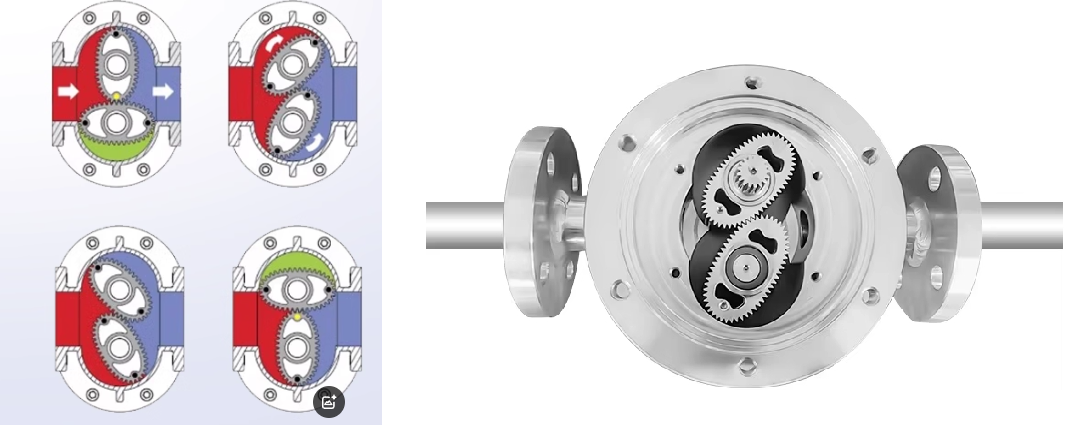

1. Pengukur Aliran Roda Gigi Oval (Perpindahan Positif)

Alat ukur volumetrik minyak yang andal adalah meter roda gigi oval. Alat ini sangat akurat dan andal karena menggunakan dua roda gigi yang saling mengunci untuk menangkap dan melewatkan volume cairan yang tepat dan diketahui pada setiap putaran.

• Prinsip: Volumetrik (Pengukur aliran perpindahan positif atau kita sebut pengukur aliran PD)
• Keunggulan: Akurasi unggul (biasanya ±0,5%, opsi dengan 0,2%), hampir tidak sensitif terhadap variasi viskositas, tidak memerlukan pipa lurus untuk pemasangan, dan pengoperasian tanpa daya untuk versi mekanis ( pengukur aliran oli mekanis ).

  Pengenalan pengukur aliran oli mekanis

• Kekurangan: Bagian yang bergerak dapat aus seiring waktu; kecuali disaring, tidak cocok untuk padatan yang mengandung minyak atau partikel abrasif.
• Terbaik Untuk: Berbagai macam penggunaan, mulai dari penyaluran oli pelumas dan hidrolik secara tepat hingga pengukuran aliran oli diesel dalam boiler dan generator.

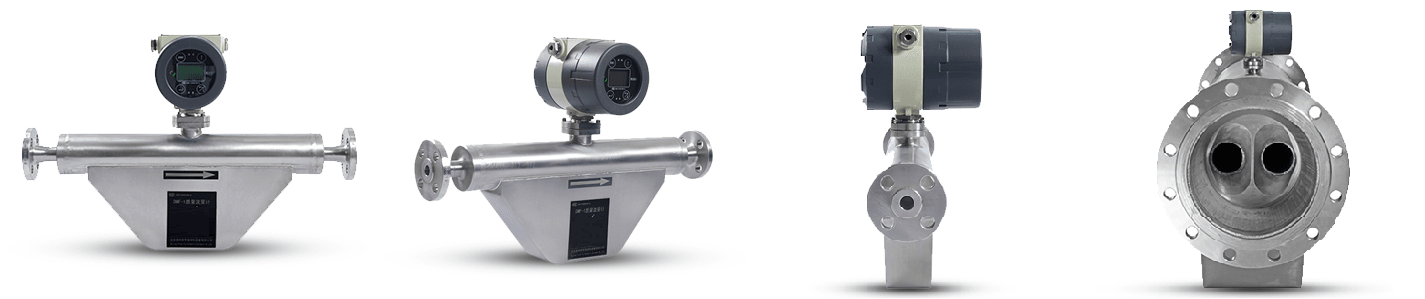

2. Pengukur Aliran Massa Coriolis

Meter Coriolis merupakan pilihan terbaik untuk aplikasi yang membutuhkan akurasi tertinggi (yang dapat mencapai akurasi tinggi 0,1~0,2%). Meter ini merupakan satu-satunya teknologi pengukuran aliran yang mampu mengukur aliran massa secara langsung.

• Prinsip: Aliran Massa Langsung (Efek Coriolis). Informasi lebih lanjut tentang pengukur aliran Coriolis: [Apa itu Pengukur Aliran Coriolis dan Bagaimana Cara Kerjanya?]
• Keuntungan: Akurasi maksimum (biasanya ±0,1%), tidak ada sensitivitas total terhadap perubahan sifat fluida, tidak ada bagian yang bergerak, dan kemampuan untuk mengukur suhu dan kepadatan.
• Kekurangan:Biaya awal tertinggi dan potensi terjadinya penurunan tekanan.
• Cocok untuk: Mengukur kondisi yang menantang (seperti oli bertekanan tinggi atau aliran oli bersuhu tinggi), oli dengan partikel atau oli berviskositas tinggi, dan transfer penyimpanan minyak mentah dan produk olahan bernilai tinggi. Untuk aplikasi pengukur aliran massa bahan bakar minyak yang akurasinya sangat penting, alat ini merupakan standar industri.

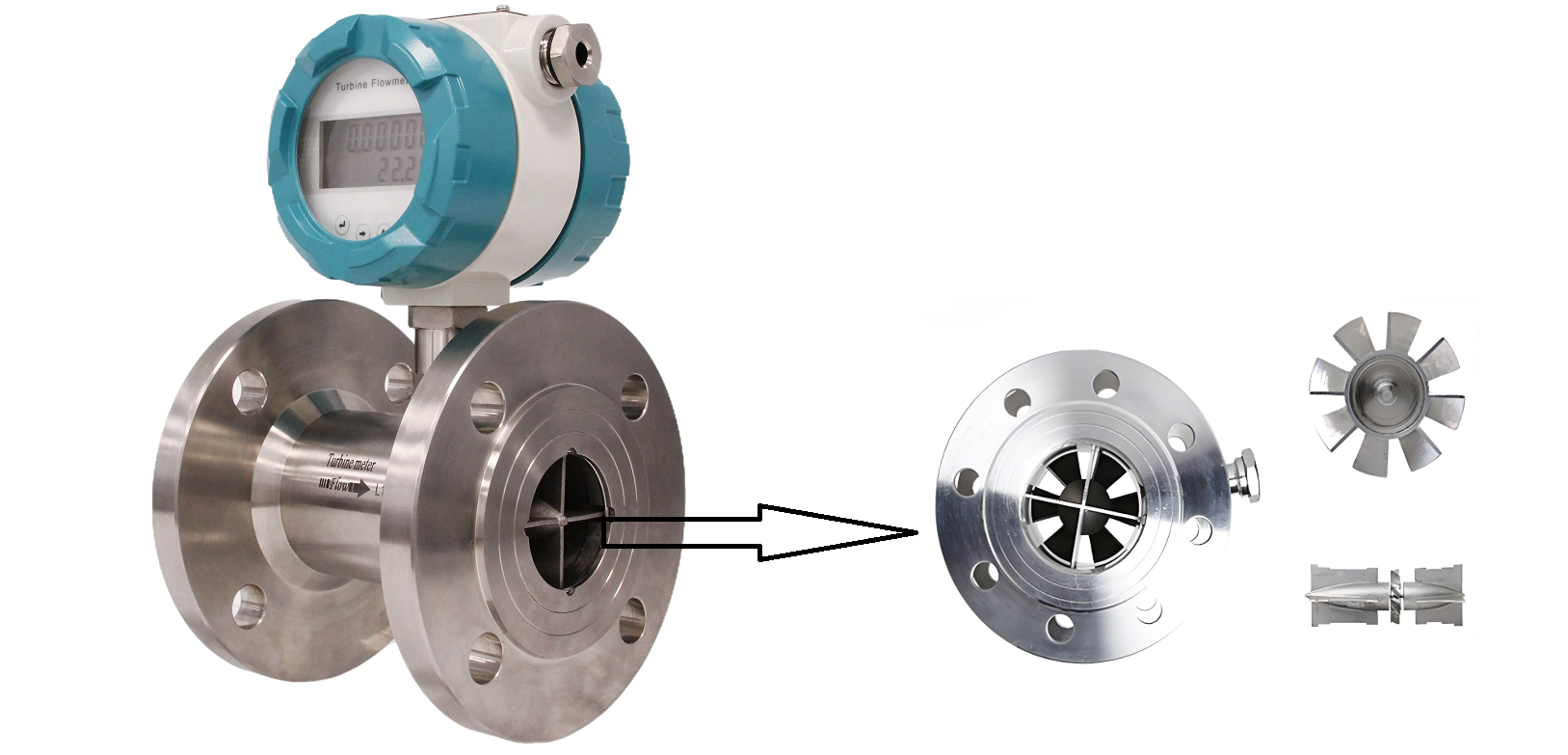

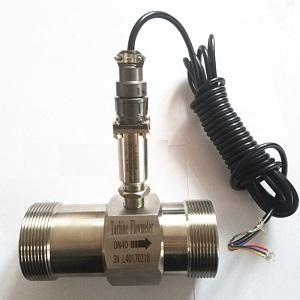

3. Pengukur Aliran Turbin Cair

Oli yang bersih dan murni dengan viskositas rendah dapat diukur secara terjangkau dengan meter aliran turbin.

• Prinsip: Volumetrik (Kecepatan)
• Keunggulan: Akurasi bagus sesuai harganya, pengulangan sangat baik, desain kompak.
• Kekurangan: Akurasi sensitif terhadap perubahan viskositas, membutuhkan cairan bersih (diperlukan filter), dan bagian yang bergerak rentan terhadap keausan.
• Cocok untuk: Mengukur produk olahan dan bersih seperti solar dan bensin dengan viskositas rendah. Pelajari tentang pengukuran aliran minyak dengan flow meter turbin cair untuk memahami potensi dan kendalanya.

Flow Meter Technology	Measurement Type	Accuracy Range	Suitable Oil Types	Key Advantages	Main Limitations	Cost Level
Oval Gear flow meter (Positive Displacement)	Volumetric	±0.2% - ±0.5%	Clean oils, lubricants, hydraulic oils, diesel, fuel oils	• Excellent accuracy • Viscosity independent • No straight pipe runs	• Moving parts wear • Not for abrasive oils	Low to Medium
Coriolis Mass flow meter	Mass Flow	±0.1% - ±0.2%	All oil types including crude, heavy oils, abrasive oils	• Highest accuracy • Direct mass measurement • Handles any conditions	• High initial cost • Pressure drop	High
Turbine flow meter	Volumetric	±0.5% - ±1%	Clean, low-viscosity oils (diesel, gasoline, kerosene)	• Cost-effective • Good repeatability • Compact design	• Viscosity sensitive • Clean fluids only	Low

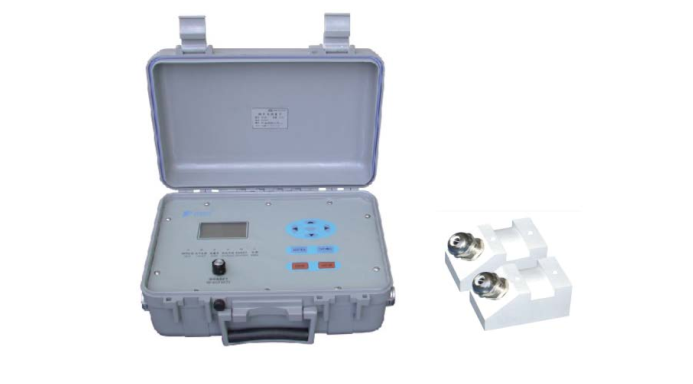

Doppler Ultrasonic	Volumetric	±1% - ±3%	Oils with particles/bubbles, waste oil, hydraulic oils, crude oil	• Non-intrusive • No pressure drop • Large pipe capability	• Requires particles • Pipe dependent	Medium

Memecahkan Tantangan Khusus dalam Pengukuran Minyak

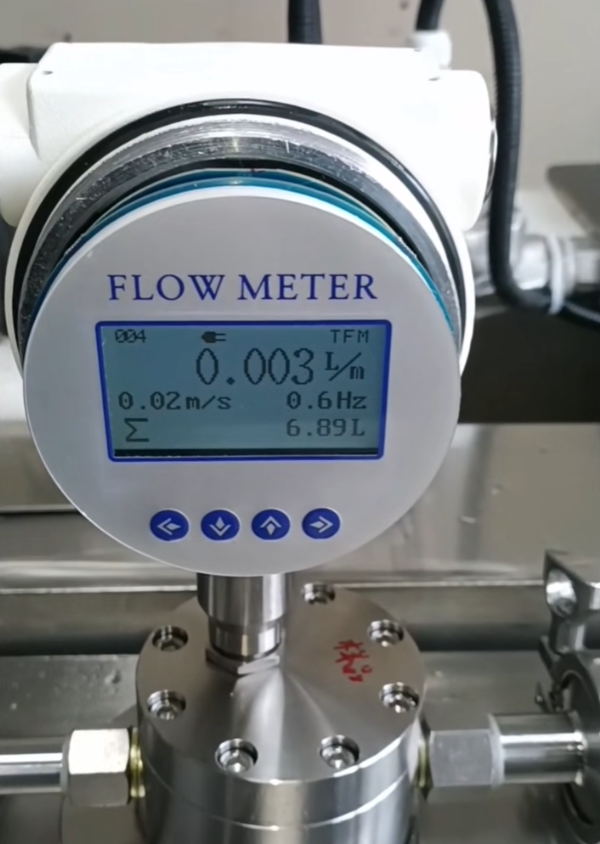

Mengukur Laju Aliran Minyak Rendah

Mengukur kuantitas kecil sangat penting untuk aplikasi seperti saluran bahan bakar pembakar kecil, bangku uji R&D, dan injeksi aditif bahan bakar. Konfigurasi aliran mikro ditawarkan untuk teknologi Coriolis dan Oval Gear. Pengukur aliran oli aliran rendah khusus ini dirancang untuk memberikan akurasi tinggi pada laju aliran yang sering dinyatakan dalam mililiter per menit ( ml/min flow meter untuk oli). Bahkan jumlah fluida terkecil pun dapat dilacak dan dikontrol secara presisi dengan memilih pengukur aliran oli industri volume rendah yang tepat.

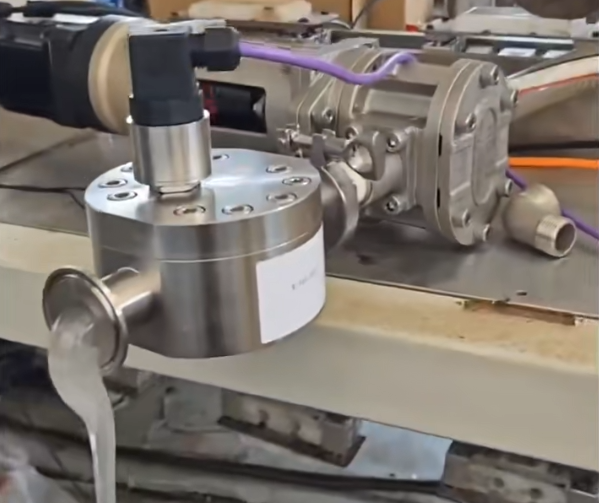

Penanganan Cairan Viskositas Tinggi

Zat yang sangat kental meliputi aspal, minyak mentah berat, dan beberapa pelumas. Pengukur Coriolis dan perpindahan positif sangat baik dalam mengatasi masalah utama ini. Pengukur ini dapat mengukur cairan kental yang bergerak lambat secara presisi, sementara pengukur lain tidak dapat melakukannya karena prinsip pengukurannya tidak bergantung pada profil aliran yang konsisten. Lihat panduan kami untuk pengukur aliran viskositas tinggi untuk penjelasan yang lebih lengkap.

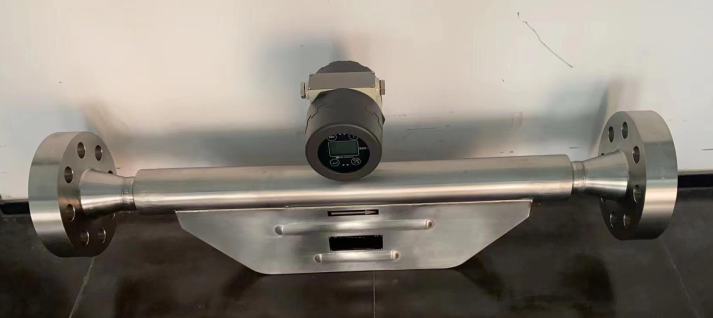

Beroperasi di Bawah Tekanan Tinggi

Aplikasi yang bekerja di bawah tekanan ekstrem meliputi injeksi kepala sumur dan sistem hidrolik. Desain mekanis flow meter sangat penting dalam situasi ini. Untuk menjamin pengoperasian yang aman dan andal, sensor aliran oli bertekanan tinggi harus dipilih dengan peringkat tekanan yang tepat dan sambungan proses yang kokoh (seperti flensa atau fitting bertekanan tinggi). Untuk kondisi yang menantang ini, kami telah merancang flow meter oli hidrolik digital kami secara khusus.

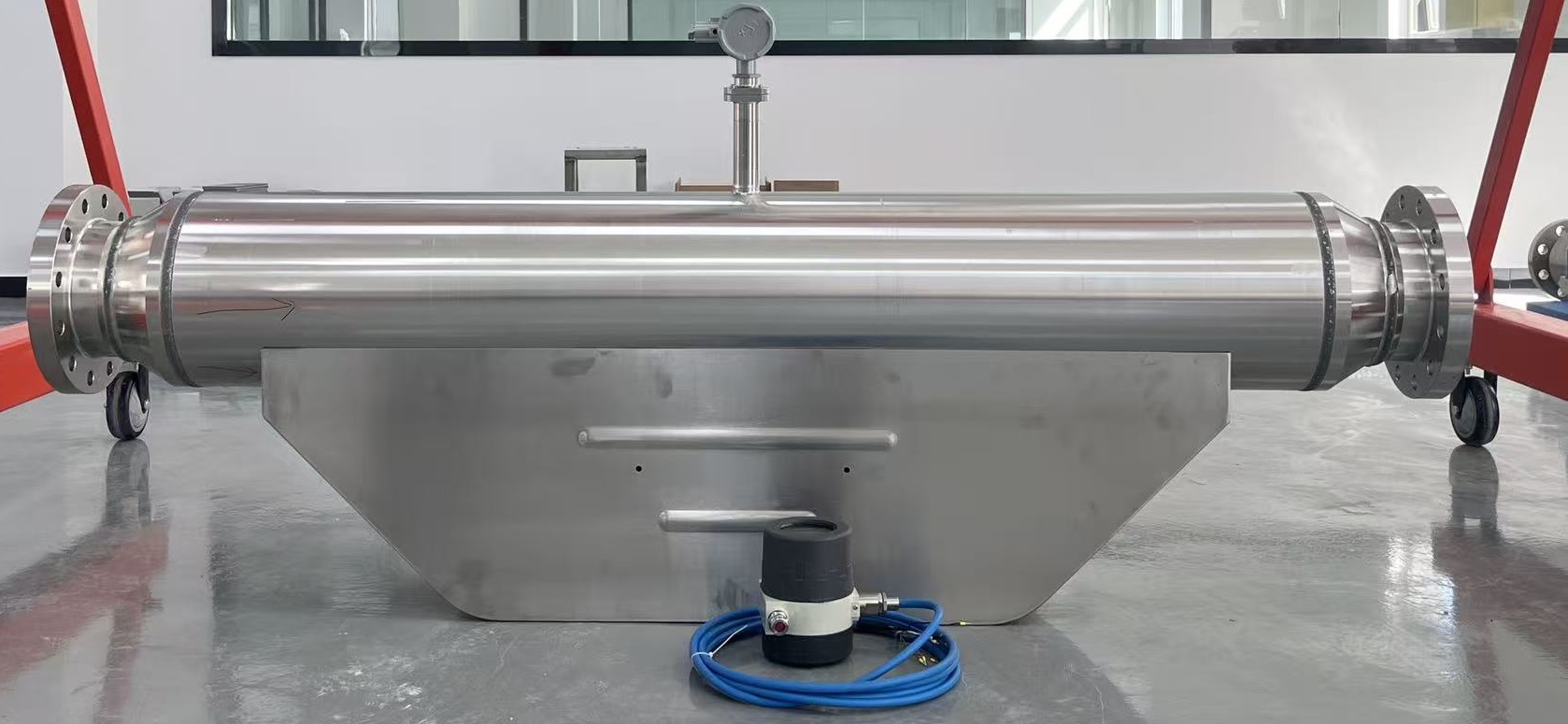

Mengelola Suhu Tinggi

Suhu tinggi diperlukan untuk pengukuran berbagai jenis minyak, termasuk bahan bakar minyak berat yang dimasukkan ke dalam boiler atau minyak termal dalam sistem perpindahan panas. Untuk melindungi komponen elektronik pemancar minyak dan memastikan material sensor minyak dapat menoleransi panas, diperlukan instrumen dengan konstruksi yang unik. Material dan konfigurasi yang tepat, seperti pemancar yang dipasang jarak jauh atau dengan perangkat pendingin, dapat dipilih dengan bantuan panduan lengkap tentang flow meter suhu tinggi .

Penanganan Bubur dan Kotoran

Pengotor seperti pasir, air, dan gas (aliran multifase) sering ditemukan dalam minyak mentah. Untuk meter mekanis, hal ini sangat berbahaya. Meter aliran massa Coriolis adalah satu-satunya pilihan yang dapat diandalkan untuk mengukur minyak yang tidak tersaring atau abrasif karena tidak memiliki bagian yang bergerak dan desainnya tanpa hambatan. Filtrasi hulu yang efisien sangat penting untuk meter lain, seperti Oval Gear atau Turbine.

Aplikasi Pengukur Aliran Minyak di Berbagai Industri

Mengukur oli selalu diperlukan. Berikut beberapa penggunaan instrumen kami yang paling umum.

Bahan Bakar Minyak dan Solar

pengukuran aliran diesel , salah satu bahan bakar yang paling banyak digunakan, sangat penting untuk boiler, mobil, dan generator. Teknologi yang sangat efisien termasuk meter roda gigi oval. Untuk kesederhanaan, pengguna dapat memilih meter roda gigi tradisional. pengukur aliran oli mekanis atau lebih canggih pengukur aliran oli digital dengan keluaran elektronik untuk integrasi sistem kontrol.

Minyak mentah

Viskositas, pengotor, dan nilai minyak mentah yang tinggi membuat pengukurannya menjadi tugas yang menantang. Untuk transfer tahanan, teknologi Coriolis lebih disukai, dan meter berdiameter besar seringkali dibutuhkan. Lihat Pengukur Aliran Minyak Mentah 4 inci untuk contoh khusus.

Oli Pelumas dan Hidrolik

Pemantauan oli roda gigi dan hidrolik yang akurat sangat penting untuk perawatan alat berat. Sistem vital ini menggunakan flow meter kami untuk memantau konsumsi dan menemukan kebocoran. Pelajari lebih lanjut tentang pengukur aliran oli roda gigi solusi.

Minyak Nabati dan Minyak Goreng

Industri makanan perlu mengukur berbagai minyak nabati secara akurat dan higienis. Kami menawarkan solusi khusus untuk berbagai jenis, seperti: pengukur aliran minyak sayur digital , Pengukur aliran minyak sawit , dan meter untuk Minyak kedelai dan minyak kacang tanah .

Oli Industri Khusus

Oli khusus dengan kualitas khusus digunakan dalam banyak proses industri. Minyak transformator , minyak cetakan , dan bahkan cairan kompleks seperti minyak alkyd dapat diukur dengan solusi khusus kami.

Kesimpulan: Memilih dengan Bijaksana

Memilih yang terbaik pengukur aliran oli Membutuhkan pertimbangan yang cermat karena beragamnya jenis dan aplikasi oli. Pengukur roda gigi oval yang kokoh bekerja lebih baik dengan oli bersih yang lebih kental dan berbiaya rendah, tetapi pengukur turbin yang murah dan ringkas mungkin ideal untuk diesel, bahan bakar jet, dan minyak tanah yang bersih. Pengukur Coriolis jelas merupakan pilihan terbaik dalam aplikasi yang membutuhkan presisi tinggi, fluida bersifat abrasif, dan oli kotor seperti oli bekas atau pengukuran massa langsung diperlukan.

Spesialisasi kami di Silver Automation Instruments adalah menawarkan peralatan pengukuran aliran yang tepat untuk permasalahan spesifik Anda. Dari beragam pilihan kami pengukur aliran oli in-line Tim profesional kami dapat mengevaluasi data proses Anda dan membantu Anda memilih opsi terbaik. Untuk konsultasi, hubungi kami sekarang juga.

Pertanyaan yang Sering Diajukan (FAQ) tentang Pengukur Aliran Minyak

1. Apa alat pengukur aliran terbaik untuk bahan bakar diesel?
Untuk pemantauan dan penyaluran solar serbaguna dengan bahan bakar bersih, Pengukur Aliran Roda Gigi Oval seringkali menjadi pilihan terbaik karena akurasi dan keandalannya yang tinggi, serta tidak memerlukan pipa lurus. Untuk aplikasi sederhana, pengukur turbin dapat menjadi pilihan yang lebih hemat biaya. Namun, untuk aplikasi yang membutuhkan presisi tertinggi, seperti transfer penyimpanan berakurasi tinggi untuk penagihan, pengukur aliran massa Coriolis adalah solusi yang direkomendasikan.

2. Dapatkah saya menggunakan meter volumetrik jika suhu oli berubah?
Anda bisa, tetapi Anda harus mewaspadai potensi ketidakakuratan. Saat minyak memanas, ia memuai (densitasnya lebih rendah), sehingga satu liter minyak panas memiliki massa lebih sedikit daripada satu liter minyak dingin. Untuk aplikasi non-kritis, hal ini mungkin dapat diterima. Untuk pengukuran yang akurat, Anda memerlukan meter aliran massa Coriolis (yang kebal terhadap perubahan ini) atau meter volumetrik yang dipasangkan dengan komputer aliran yang menggunakan sensor suhu untuk mengkompensasi perubahan densitas.

3. Alat ukur aliran apa yang harus saya gunakan untuk minyak mentah atau minyak dengan padatan?
Untuk oli apa pun yang mengandung padatan, abrasif, atau memiliki aliran multifase (seperti minyak mentah yang tidak disaring), Pengukur Aliran Massa Coriolis adalah satu-satunya pilihan yang andal. Desainnya yang bebas hambatan dan tanpa bagian yang bergerak berarti tidak ada yang akan tersumbat, macet, atau aus. Pengukur mekanis seperti Oval Gear atau Turbine akan cepat rusak.

4. Apakah saya selalu memerlukan pipa lurus untuk pengukur aliran minyak?
Tidak. Ini merupakan keunggulan penting dari flow meter Oval Gear dan Coriolis—keduanya tidak memerlukan pipa lurus sebelum atau sesudah flow meter. Namun, Turbine Flow Meter sangat sensitif terhadap profil aliran dan membutuhkan pipa lurus yang panjang (biasanya 10 diameter di hulu dan 5 diameter di hilir) agar akurat.

5. Apa perbedaan antara alat ukur aliran oli mekanis dan digital?
Pengukur aliran oli mekanis (biasanya pengukur Oval Gear) menggunakan register fisik untuk menampilkan total aliran dan tidak memerlukan daya eksternal. Pengukur aliran oli digital menggunakan sensor dan pemancar elektronik untuk menampilkan data digital, serta keluaran elektronik (seperti 4-20 mA atau pulsa) atau MODBUS RTU atau HART untuk koneksi ke sistem kontrol (PLC), pencatat data, atau tampilan jarak jauh.

6. Bagaimana cara mengukur laju aliran oli yang sangat rendah (misalnya ml/menit)?
Untuk pengukuran presisi laju aliran oli yang sangat rendah, seperti pada injeksi aditif bahan bakar atau R&D, Anda sebaiknya menggunakan pengukur aliran mikro. Pengukur aliran roda gigi oval mikro dan pengukur aliran massa mikro-Coriolis dirancang khusus untuk tujuan ini, menawarkan akurasi tinggi untuk aplikasi yang menantang ini. Informasi selengkapnya tentang pengukur aliran oli laju aliran rendah: Pengukur aliran rendah untuk oli

7. Apa alat pengukur aliran terbaik untuk oli dengan viskositas tinggi?
Baik flow meter Oval Gear maupun Coriolis sangat baik untuk oli dengan viskositas tinggi. Jika oli bersih, flow meter Oval Gear merupakan pilihan yang sangat akurat dan hemat biaya. Jika oli mengandung padatan, memiliki viskositas yang sangat tinggi, atau memerlukan pengukuran massa, flow meter Coriolis adalah solusi yang lebih baik.

8. Alat pengukur aliran oli mana yang terbaik untuk pemindahan hak asuh?
Untuk transfer hak asuh (aplikasi penagihan) di mana akurasi merupakan persyaratan finansial dan kontraktual, Pengukur Aliran Massa Coriolis adalah standar industri yang tak terbantahkan karena akurasinya yang tinggi dan kemampuan pengukuran massa langsungnya. Namun, untuk aplikasi dengan anggaran terbatas dan oli bersih, Pengukur Aliran Roda Gigi Oval dengan akurasi tinggi juga dapat menjadi pilihan yang tepat.

9. Dapatkah pengukur aliran ultrasonik digunakan untuk minyak?
Ya, pengukur aliran ultrasonik Doppler bisa menjadi pilihan non-intrusif yang baik, tetapi memiliki persyaratan utama: oli harus mengandung partikel atau gelembung gas agar pengukur dapat berfungsi. Pengukur ini tidak cocok untuk oli yang bersih dan murni.

10. Apa alat ukur aliran oli yang paling hemat biaya?
Untuk oli bersih dengan viskositas rendah seperti solar, Pengukur Aliran Turbin Cair umumnya merupakan pilihan yang paling hemat biaya. Untuk aplikasi yang lebih kental atau menuntut di mana biaya masih menjadi faktor utama, Pengukur Aliran Roda Gigi Oval menawarkan keseimbangan terbaik antara harga dan kinerja.
