Keuntungan dan kerugian dari flowmeter massa Coriolis

Setelah flowmeter massa Coriolis dipasarkan, meskipun harganya tinggi, ia menggantikan beberapa aplikasi flowmeter volume , flowmeter kecepatan, flowmeter tekanan diferensial (flowmeter DP), dsb. dengan kelebihannya yang tak tergantikan, dan secara stabil menduduki pasar dengan kinerjanya yang luar biasa.

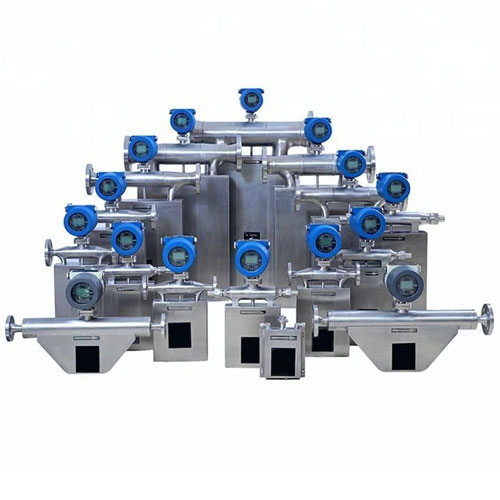

China coriolis flow meter

Mengapa flowmeter Coriolis begitu populer dan apa kelebihan dan kekurangannya?

Mari kita mulai dengan prinsip coriolis.

Bagaimana cara kerja pengukur aliran Coriolis?

Ketika partikel fluida bergerak mendekati atau menjauhi pusat putaran (Titik P) di dalam tabung yang berputar, maka akan timbul gaya inersia, seperti yang diilustrasikan pada Gambar 1.

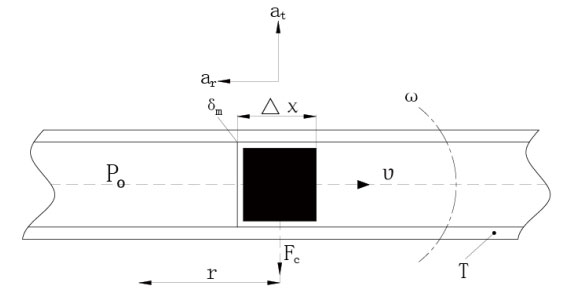

How Coriolis flow meter work
Gambar 1

Sebuah partikel bermassa δm bergerak dengan kecepatan konstan v melalui sebuah tabung yang berputar dengan kecepatan sudut ω terhadap titik tetap P. Partikel ini mengalami dua komponen percepatan:
1. Percepatan Sentripetal (αr):
Besaran: ω2r
Arah: Menuju titik P.
2. Percepatan Coriolis (αt):
Besaran: 2ωv
Arah: Tegak lurus terhadap (αr)

Berdasarkan Hukum Kedua Newton (Gaya = Massa × Percepatan), percepatan Coriolis membutuhkan gaya yang sesuai dalam arah αt, yang diberikan oleh 2ωvδm2ωvδm. Gaya ini diberikan *oleh tabung* pada fluida. *Gaya reaksi* yang diberikan *oleh fluida pada tabung adalah Fc = 2ωvδm (gaya Coriolis).

Elemen massa fluida adalah δm=ρAΔxδm=ρAΔx (di mana ρ = densitas fluida, A = luas penampang pipa). Dengan demikian, gaya Coriolis inkremental adalah:
incremental Coriolis force
di mana laju aliran massa tambahan
incremental mass flow rate
Untuk geometri tabung osilasi tertentu dengan karakteristik getaran tetap, ΔFc hanya bergantung pada δqm. Oleh karena itu, pengukuran gaya Coriolis (ΔFc) yang diinduksi oleh fluida yang mengalir, baik secara langsung maupun tidak langsung, menghasilkan pengukuran laju aliran massa (qm). Inilah prinsip dasar pengoperasian Pengukur Aliran Massa Coriolis.

Keuntungan usia meter Coriolis
  • Alat ini dapat mengukur aliran massa secara langsung dengan akurasi pengukuran yang tinggi. Akurasinya dapat mencapai 0,1~0,5%. Flowmeter Coriolis saat ini merupakan flowmeter paling akurat di dunia.

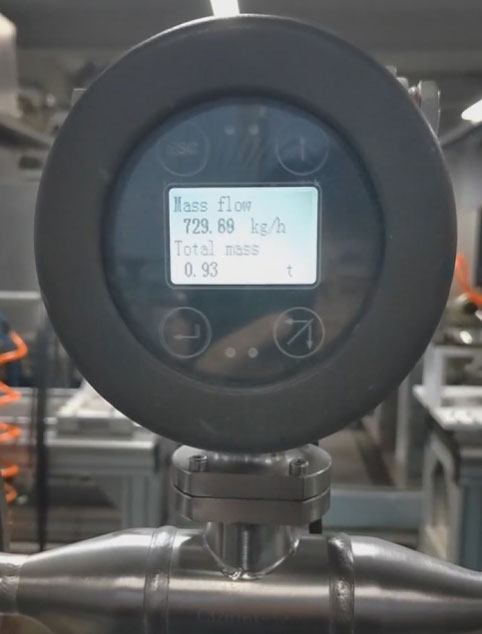

The best accuracy flow meter in the world
Pengukur aliran akurasi terbaik di dunia

  • Ia memiliki berbagai macam cairan yang dapat diukur, termasuk cairan dengan viskositas tinggi, seperti resin , madu, lem, bitumen , polimer , molase , cairan dua fase cair-padat, cairan dua fase cair-gas yang mengandung gas jejak, dan gas bertekanan sedang dan tinggi dengan kepadatan yang cukup.
high viscosity liquid measurement
Cairan dengan viskositas tinggi dapat diukur dengan flow meter Coriolis

  • Aliran vortex dan distribusi kecepatan aliran yang tidak seragam akibat pipa hulu dan hilir tidak memengaruhi kinerja sensor aliran. Umumnya, pemasangan sensor tidak memerlukan pipa lurus. Namun, sebagian besar flow meter memerlukan pipa lurus hulu dan hilir, seperti flow meter elektromagnetik , flow meter turbin , flow meter jalan vortex , dll.
pipeline requiremnt for mass flow meter.
Tidak diperlukan pipa lurus sebelum dan sesudah meter aliran massa

  • Perubahan viskositas fluida tidak berpengaruh signifikan terhadap nilai terukur. Flowmeter Coriolis dapat mengukur cairan dengan viskositas tinggi, misalnya 500.000 cp.
  • Perubahan densitas fluida hanya sedikit memengaruhi nilai yang terukur. Flowmeter Coriolis dapat mengukur bubur dengan densitas tinggi, seperti pulp, mortar, bubur kertas, dll. Umumnya, densitas bubur kertas tidak boleh melebihi 3 g/cm³ agar pengukuran flowmeter Coriolis dapat dilakukan dengan tepat.

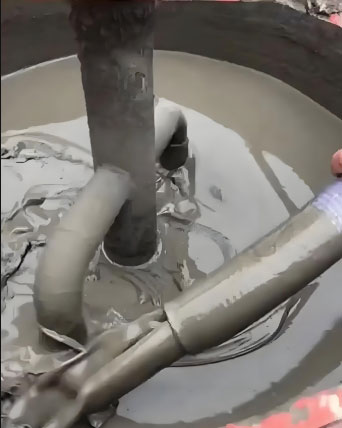

Slurry Measurement
Bubur dapat diukur jika kepadatannya kurang dari 3 g/cm³

  • Terdapat beberapa keluaran yang dapat secara bersamaan mengeluarkan aliran massa atau volume sesaat, densitas fluida, suhu fluida, dan sinyal lainnya. Alat ini juga memiliki beberapa port input dan output digital, dan beberapa model dapat menjalankan fungsi kontrol batch. Alat ini memiliki keluaran frekuensi, pulsa, arus 4-20 mA, serta dapat memiliki keluaran MODUBS RTU (RS485), HART, atau Profibus.
  • Pengukuran aliran dua arah
  • Pengukuran aliran tekanan tinggi yang dapat mengukur media bertekanan tinggi, bahkan media dengan tekanan hingga 14000 psi, jarang yang dapat menahan tekanan setinggi itu.

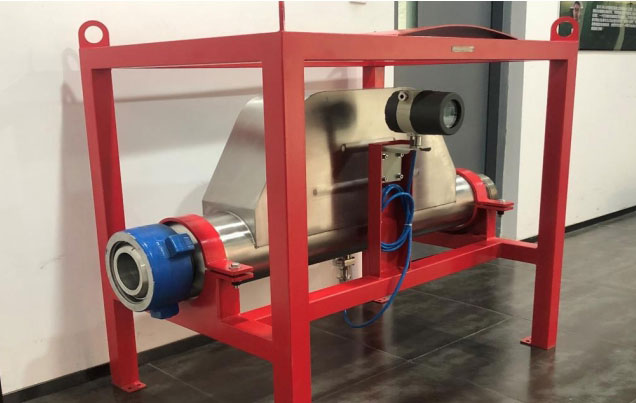

High pressure coriolis flow meter
Untuk bubur semen bertekanan tinggi, tekanan 40MPa, sambungan union 4"

  • Pengukur aliran Coriolis, seperti pengukur aliran elektromagnetik, dapat mencapai pengukuran aliran dua arah, tetapi sebelum pengukuran terbalik, diperlukan pengaturan parameter dalam pemancar untuk mencapai pengukuran aliran terbalik.
  • Alat ini dapat mengukur fluida dengan viskositas tinggi, seperti minyak mentah, minyak berat, minyak residu, dan cairan lain dengan viskositas lebih tinggi. Sebelumnya, flowmeter volumetrik, flowmeter target, dll. digunakan untuk mengukur aliran. Kini, flowmeter massa Coriolis digunakan, dengan keandalan yang baik dan hasil pengukuran yang akurat.
  • Flowmeter Coriolis dapat mengukur cairan yang sangat kecil, misalnya 1 kg/jam. Dengan pengukuran aliran massa sekecil itu, , pada dasarnya tidak ada flowmeter lain yang dapat mencapainya.


  • Pengukur aliran Coriolis kecil untuk pengukuran aliran mikro

  • Pengukur aliran massa Coriolis dapat mengukur densitas cairan secara sinkron, memungkinkan perhitungan pengukur aliran volumetrik dan penentuan rasio cairan dua komponen (seperti minyak dan air yang tidak kompatibel). Densitas kedua cairan dapat diinput melalui media 1 dan media 2.
two component liquids measuremen
Persentase yang ditampilkan oleh pengukur aliran massa adalah persentase medium 1 dalam campuran medium 1 & medium 2. Persentase yang ditampilkan adalah dari Oto 100%.

Kerugian dari flow meter Coriolis

  • Stabilitas nol yang buruk yang memengaruhi keakuratan pengukur aliran.
  • Tidak dapat digunakan untuk mengukur fluida dengan massa jenis rendah, seperti gas bertekanan rendah atau gas bermassa jenis rendah.
  • Kandungan gas yang sedikit lebih tinggi dalam cairan dapat menyebabkan peningkatan kesalahan pengukuran yang signifikan.
  • Sensitif terhadap gangguan getaran eksternal.
  • Tidak dapat digunakan untuk diameter yang lebih besar. Saat ini, ukuran maksimum yang dapat kami buat adalah flow meter Coriolis 10 inci .

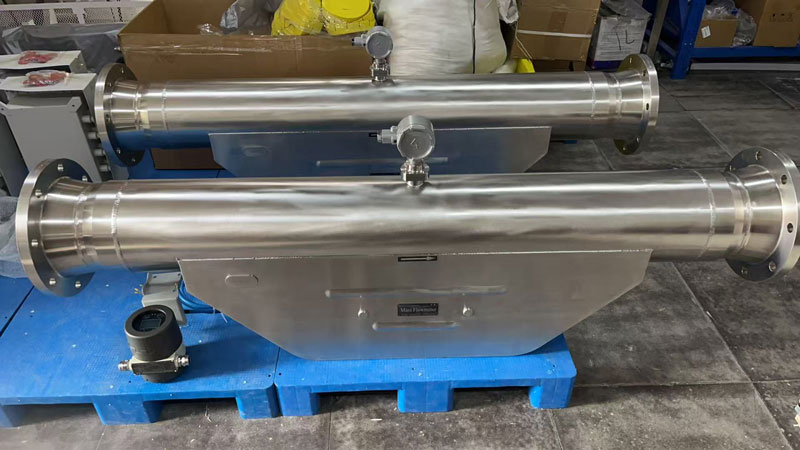

10” size coriolis flow meter
  • Kehilangan tekanan besar, terutama saat mengukur cairan dengan tekanan uap jenuh tinggi, kehilangan tekanan dapat menyebabkan penguapan cairan, dan terjadilah kavitasi.

Silver Automation Instruments menyediakan flowmeter Coriolis dengan harga terjangkau dan fungsi stabil dari produsen flowmeter asal Tiongkok. Silakan hubungi kami untuk informasi lebih lanjut tentang flowmeter Coriolis.

Pengukuran aliran massa langsung.
Akurasi tinggi: 0,1%~0,2%.
Juga mengukur kepadatan, suhu, tekanan.
Untuk semua pengukuran cairan.

Ukuran instalasi lebih kecil.
Ukuran sensor maksimum 10 inci.
Profibus PA/HART/MODBUS.
Lebih baik untuk cairan dengan viskositas tinggi atau bubur

Sambungan ujung tri-clamp atau DIN 11851.
Bahan bagian basah 316L SS
Untuk anggur, molase, madu, susu, yoghurt, coklat...
untuk industri makanan, susu, bioteknologi, farmasi

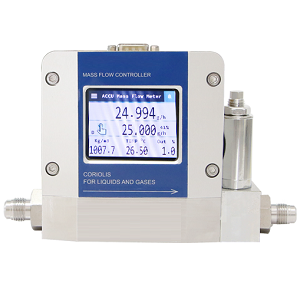

Prinsip Coriolis pengukur aliran kecil/pengendali aliran
Pengukur aliran massa dengan akurasi terbaik untuk gas, cairan, dan uap.
Dapat mendeteksi aliran 40 g/jam atau bahkan lebih rendah

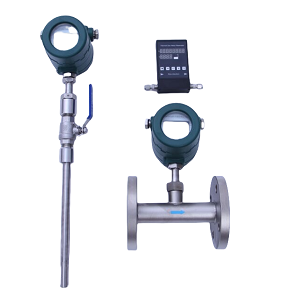

Flow meter biaya rendah untuk gas dan udara Tipe penyisipan atau inline
