Apa itu Aliran Standar, Aliran Aktual Aliran Normal dalam Pengukuran Gas?

Kami telah menerima banyak permintaan aplikasi pengukuran aliran gas dari berbagai industri di seluruh dunia. Karena pengukuran aliran gas melibatkan berbagai variabel dinamis seperti suhu, tekanan, dan kadar air dalam aliran gas, memilih meteran aliran gas yang tepat dianggap lebih menantang daripada memilih meteran aliran cairan. Di Silver Automation Instruments, sebelum teknisi kami dapat menyarankan ukuran meteran gas yang tepat untuk kebutuhan Anda, mereka perlu mengetahui jenis gas yang akan diukur, suhu operasi, dan tekanan operasinya.

Beberapa klien bingung tentang berbagai satuan laju aliran gas yang sering terlihat dalam spesifikasi dan lembar data, seperti:

• Nm³/jam (Meter kubik normal per jam)
• Am³/h (Meter kubik aktual per jam)
• SCFM (Standar kaki kubik per menit)
• SCCM (Sentimeter kubik standar per menit)
• ACFM (Kaki kubik aktual per menit)

Awalan memiliki arti khusus:

• N = Aliran normal
• S = Aliran standar
• A = Aliran aktual

Namun apa sebenarnya perbedaan-perbedaan ini, dan mengapa perbedaan-perbedaan ini penting?

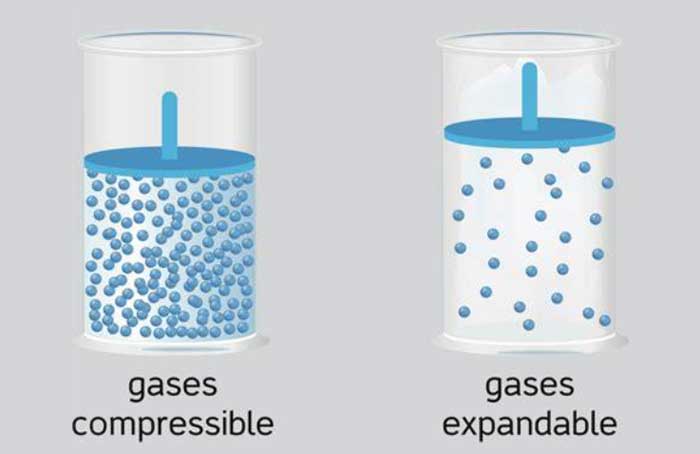

Kebingungan ini muncul karena gas bersifat kompresibel, yang berarti volumenya sangat berubah seiring suhu dan tekanan. Tergantung cara Anda mengukurnya, jumlah gas yang sama dapat menempati ruang yang sangat berbeda. Industri gas menggunakan tiga sistem pengukuran aliran (Aktual, Standar, dan Normal) untuk mengatasi masalah ini. Anda perlu memahami hal ini untuk memilih peralatan yang tepat dan mengukur secara akurat.

Definisi Terperinci

- Laju Aliran Standar

Laju aliran standar (seperti Sm3/jam, SCFM) menyesuaikan pembacaan aliran aktual Anda ke titik referensi umum, seperti mengonversi mata uang. Hal ini memungkinkan Anda membandingkan pengukuran dari berbagai situasi secara setara. Penyesuaian ini menggunakan hukum gas ideal (PV = nRT), yang menghubungkan tekanan, volume, dan suhu.

Kondisi standar yang paling umum:

• Tekanan: 1 atmosfer (101,325 kPa atau 14,696 psia) di permukaan laut
• Suhu: 15°C (59°F) atau terkadang 60°F (15.56°C)

Perlu diingat: Berbagai wilayah dan industri memiliki kondisi standar yang agak bervariasi, jadi selalu periksa ulang standar mana yang berlaku untuk aplikasi Anda.

- Laju Aliran Normal

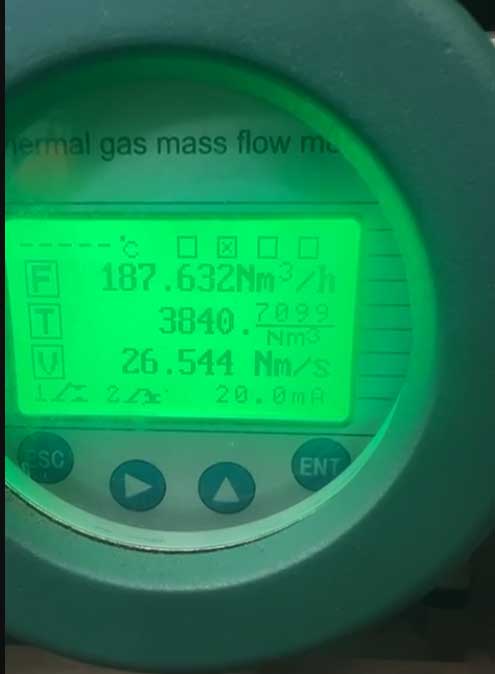

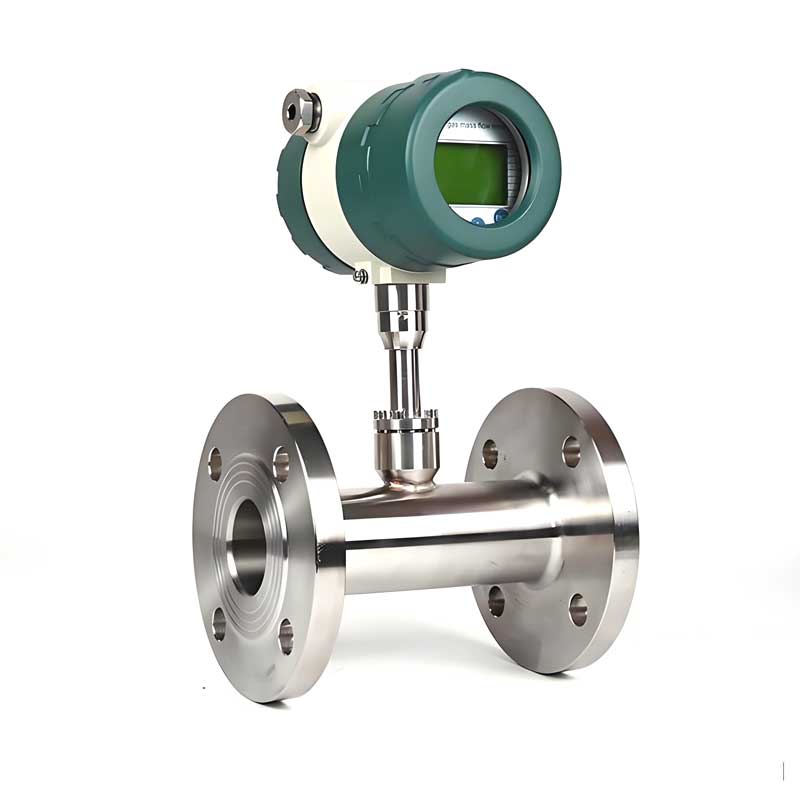

Pengukur aliran massa termal dengan laju aliran normal

Laju aliran normal (seperti Nm3/jam ) bekerja dengan cara yang sama seperti aliran standar, kecuali menggunakan suhu referensi yang berbeda:

Kondisi normal:

• Tekanan: 1 atmosfer (101,325 kPa atau 14,696 psia)
• Suhu: 0°C (32°F atau 273,15 K)

Anda akan melihat ini lebih sering digunakan dalam standar Eropa dan dalam industri kimia atau petrokimia.

- Laju Aliran Aktual

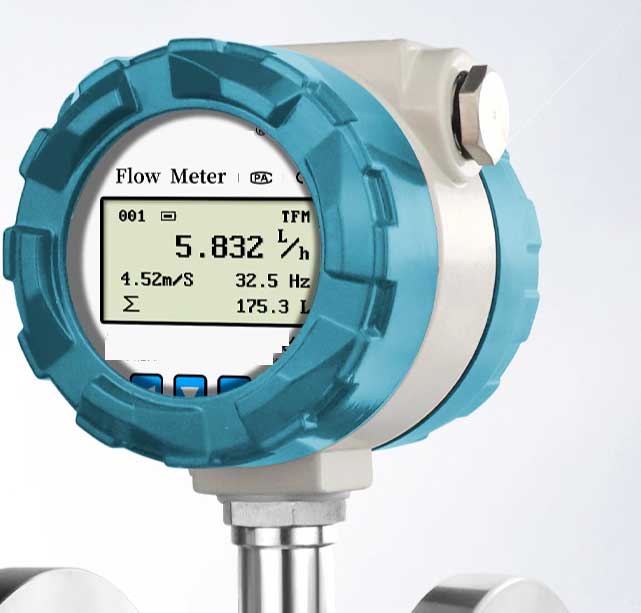

Tampilan laju aliran aktual oleh pengukur aliran

Laju aliran aktual adalah apa yang sebenarnya terjadi di dalam pipa Anda saat ini: volume gas yang mengalir secara real-time pada suhu dan tekanan operasi Anda saat ini. Tanpa penyesuaian, tanpa koreksi.

Inilah yang memengaruhinya: ketika suhu naik, gas memuai dan aliran aktual meningkat; ketika tekanan naik, gas terkompresi dan volume aktual menurun.

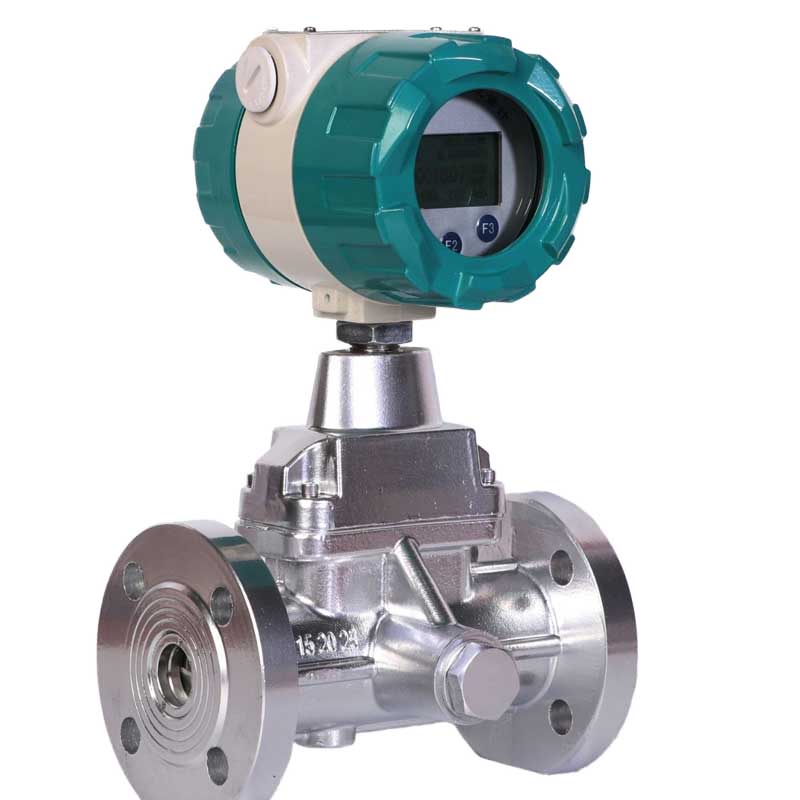

Produk yang Direkomendasikan untuk Pengukuran Aliran Aktual:

Silver Automation Instruments menawarkan beberapa solusi:

---

---

---

Tabel Perbandingan Referensi Cepat

Flow Type	Reference Pressure	Reference Temperature	Typical Use	Common Units
Standard	101.325 kPa (14.696 psia)	15°C (59°F) or 60°F	US markets, billing	SCFM, Sm³/h
Normal	101.325 kPa (14.696 psia)	0°C (32°F)	EU markets, chemical industry	Nm³/h, NLPM
Actual	Process pressure	Process temperature	Equipment sizing, control	ACFM, Am³/h

Mengapa Perbedaan Ini Penting

Memahami jenis laju aliran ini secara langsung memengaruhi operasi dan biaya Anda:

• Ukuran Peralatan: Sensor aliran gas harus berukuran berdasarkan kondisi aliran aktual untuk memastikan kecepatan dan jangkauan pengukuran yang tepat.
• Penagihan dan Pengalihan Hak Asuh: Penjualan gas menggunakan kondisi standar atau umum untuk menjaga harga tetap sama, apa pun kondisi operasionalnya.
• Kontrol Proses: Sistem kontrol mungkin memerlukan laju aliran gas atau udara nyata untuk membuat perubahan langsung dan tepat pada keseluruhan proses, tetapi mungkin juga memerlukan aliran standar untuk mengetahui berapa banyak material yang seimbang.
• Perbandingan dan Standardisasi: Alur standar dan normal memungkinkan pekerja instrumen dan manajer pabrik membandingkan pengukuran di berbagai lokasi, waktu, dan kondisi.

Contoh Praktis:

Perhatikan gas yang mengalir pada:

• Kondisi aktual: 5 bar (500 kPa) dan 50°C
• Laju aliran aktual: 100 Am³/jam

Bila dikoreksi ke kondisi standar (101,325 kPa dan 15°C):

Laju aliran standar mungkin sekitar 450 Sm³/jam

Hal ini menunjukkan mengapa perbedaan itu penting—aliran gas yang sama memiliki nilai yang sangat berbeda bergantung pada kondisi referensi yang digunakan.

Konversi Antar Jenis Aliran:

Untuk mengonversi antara aliran aktual, standar, dan normal, Anda perlu menerapkan koreksi hukum gas:

Rumus konversi dasar:

Q₁/Q₂ = (P₁/P₂) × (T₂/T₁) × (Z₂/Z₁)

Di mana:

• Q = laju aliran volumetrik
• P = tekanan absolut
• T = suhu mutlak (Kelvin)
• Z = faktor kompresibilitas

Contoh Konversi Langkah demi Langkah:

Mengonversi 100 Am³/jam pada 5 bar dan 50°C ke kondisi Standar (1,01325 bar, 15°C):

1.Konversikan suhu ke Kelvin:

• oT₁ (aktual) = 50°C + 273,15 = 323,15 K
• oT₂ (standar) = 15°C + 273,15 = 288,15 K

2.Gunakan tekanan dalam nilai absolut:

• oP₁ (aktual) = 5 bar
• oP₂ (standar) = 1,01325 bar

3. Terapkan rumus (dengan asumsi Z₁ ≈ Z₂ ≈ 1 untuk gas ideal):

• oQ(standar) = 100 × (5/1.01325) × (288.15/323.15)
• oQ(standar) = 100 × 4,935 × 0,892
• oQ(standar) ≈ 440 Sm³/jam

Kesalahan Umum dalam Pengukuran Aliran Gas atau Udara

Menghindari kesalahan umum ini dapat menghemat waktu dan uang Anda, serta membantu Anda mendapatkan pengukuran yang akurat dan dapat membuat keputusan yang tepat.

1. Kebingungan antara laju aliran aktual dan standar.

Apa yang terjadi: Anda memesan pengukur aliran berukuran 100 Sm³/jam, tetapi sistem Anda sebenarnya berjalan pada 100 Am³/jam pada tekanan tinggi.

Hasil: Pengukur aliran gas mungkin berukuran terlalu kecil, dapat menyebabkan penurunan tekanan berlebihan, pembacaan tidak stabil, atau bahkan kerusakan jika aliran gas melebihi batas yang dapat dideteksi oleh sensor aliran gas.

Solusi: Selalu klarifikasi kepada silverinstruments.com apakah laju aliran gas yang dibutuhkan adalah aktual, standar, atau normal (atau kami sebut operasi), dan berikan kondisi operasi lengkap kepada teknisi penjualan silverinstruments.com.

2. Mengabaikan Faktor Kompresibilitas

Apa yang terjadi: Anda menerapkan hukum gas ideal sederhana untuk mengukur gas alam bertekanan tinggi tanpa mempertimbangkan bagaimana gas nyata sebenarnya berperilaku.

Hasil: Kesalahan pengukuran dapat dengan mudah mencapai 5–15% atau bahkan lebih tinggi jika tekanan melebihi 50 bar, dan pada peringkat tekanan tinggi tersebut, sensor aliran gas dapat rusak.

Solusi: Selalu sertakan koreksi faktor Z dalam aplikasi tekanan tinggi atau kapan pun gas tidak berperilaku ideal.

3. Mengabaikan Kadar Air

Apa yang terjadi: Mengukur gas basah seolah-olah gas tersebut benar-benar kering, mengabaikan kandungan uap air.

Hasil: Volume gas terlalu tinggi, keseimbangan material salah, akurasi pengukuran buruk, atau masalah penagihan.

Solusi: Tentukan apakah gas tersebut basah atau kering saat menanyakan meteran aliran gas dari silverinstruments.com. Faktanya, sebagian besar teknologi meteran aliran gas memiliki kinerja yang buruk dalam pengukuran gas basah. Gunakan pemisah kelembapan atau meteran yang dirancang khusus untuk gas basah jika diperlukan.

4. Pengaturan Kompensasi Suhu yang Salah

Apa yang terjadi: Memasang sensor suhu di lokasi dengan kontak termal yang buruk atau udara yang terperangkap.

Hasil: Pembacaan suhu yang tidak akurat menyebabkan kesalahan kompensasi.

Solusi: Ikuti praktik pemasangan pabrikan dan gunakan thermowell berukuran tepat dengan perendaman dan senyawa termal yang memadai.

5. Pencampuran Standar Pengukuran

Apa yang terjadi: membandingkan penawaran di mana satu vendor menggunakan Sm³/h (pada 15°C) dan vendor lain menggunakan Nm³/h (pada 0°C), tanpa melakukan konversi di antara keduanya.

Hasilnya: Anda melihat harga yang berbeda karena membandingkan barang yang salah. Hal ini menyebabkan pilihan peralatan yang salah.

Solusi: Selalu ubah semua spesifikasi ke kondisi referensi yang sama sebelum perbandingan.

Aplikasi Industri

Berbagai industri memiliki kebutuhan spesifik dalam hal pengukuran aliran. Berikut cara berbagai aplikasi mengatasi tantangan uniknya:

1. Gas Alam: Penagihan & Transfer Kustodian

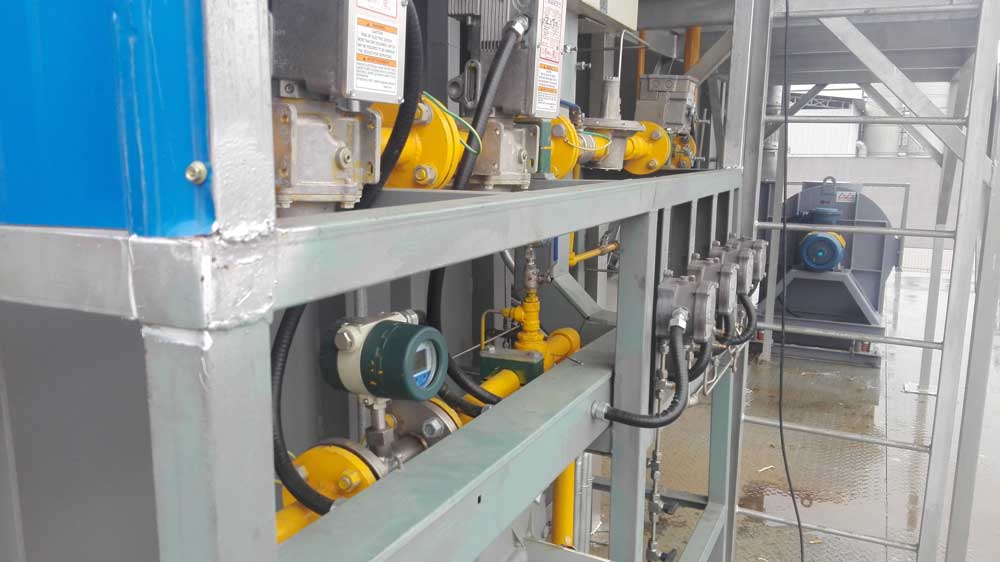

Pengukuran aliran gas alam

Persyaratan: Pengukuran aliran standar (biasanya 15°C, 101,325 kPa) untuk penagihan

Tantangan Utama:

• Tekanan tinggi yang banyak berubah (20-70 bar)
• Perubahan suhu seiring musim
• Harus akurat ±0,5% untuk transaksi uang

Solusi: Turbin dengan sensor tekanan otomatis dan kompensasi sensor suhu. Atau, Anda dapat menggunakan flow meter Coriolis yang dapat mengukur aliran massa gas alam (NG) secara langsung.

2. Sistem Udara Terkompresi: Manajemen Energi

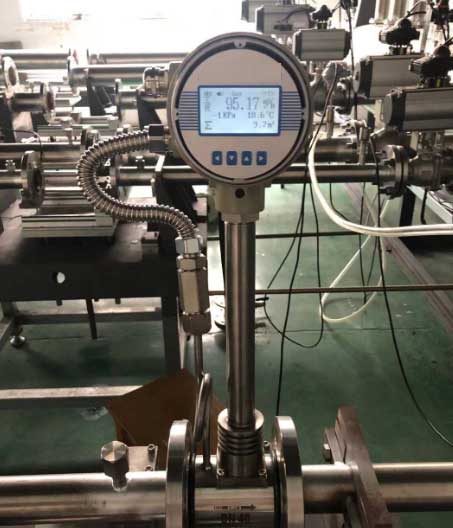

Pengukuran aliran udara terkompresi

Persyaratan: Pengukuran aliran udara terkompresi aktual untuk deteksi kebocoran dan pemantauan efisiensi

Tantangan Utama:

• Pola permintaan yang sangat bervariasi (fluktuasi 50-100%)
• Penurunan tekanan selama penggunaan puncak
• membutuhkan pemantauan yang hemat biaya untuk banyak lokasi

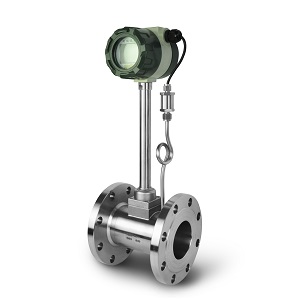

Solusi: Pengukur aliran massa termal atau pengukur aliran pusaran (harga/kinerja bagus)

Manfaat : Dapat mengurangi pemborosan energi sebesar 20-30% dengan mendeteksi kebocoran lebih awal

3. Pabrik Kimia: Pengendalian Proses dan Keseimbangan Material

Persyaratan: Pengukuran aliran normal (0°C, 101,325 kPa) yang umum digunakan di banyak fasilitas untuk perhitungan stoikiometri

Tantangan Utama:

• Beberapa aliran umpan gas yang memerlukan kontrol rasio yang tepat (±2-5%)
• Aliran gas korosif atau berbahaya
• Persyaratan penutupan keseimbangan material

Solusi: Meter Coriolis untuk massa, atau meter aliran massa termal; meter cadangan untuk proses kritis

4. Manufaktur Semikonduktor: Kontrol Gas Khusus

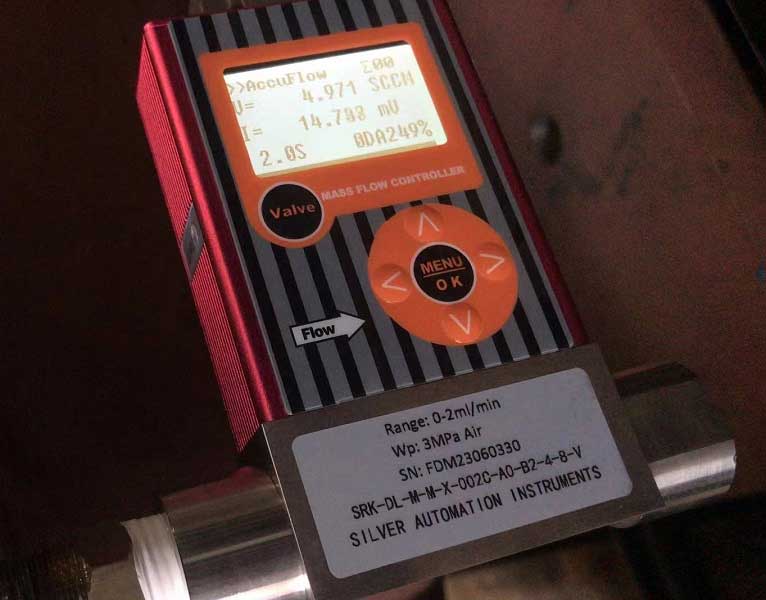

Pengontrol aliran massa termal (MFC)

Persyaratan: Kontrol aliran massa ultra-presisi yang diukur dalam SCCM (Sentimeter Kubik Standar per Menit)

Tantangan Utama:

• Laju aliran sangat rendah (umumnya 0,1-1000 SCCM)
• Persyaratan kemurnian sangat tinggi (99,9999%+)
• Gas khusus yang mahal (silana, arsin, dll.)
• Persyaratan waktu respons cepat (<1 detik)

Solusi: Pengontrol aliran massa termal (MFC) dengan akurasi pembacaan ±1,0% dan pengulangan ±0,2%

5. Pemantauan Lingkungan: Emisi dan Gas Suar

Persyaratan Utama: Aliran volumetrik standar untuk pelaporan kepatuhan peraturan

Tantangan Utama:

• Komposisi gas yang bervariasi mempengaruhi pengukuran
• Suhu tinggi (hingga 400°C dalam aplikasi flare)
• Produk pembakaran korosif
• Kondisi pemasangan di luar ruangan

Solusi: Ultrasonik (non-intrusif), pengukur aliran DP atau pengukur massa termal; sistem pengambilan sampel untuk memeriksa komposisi gas

Kesimpulan

Kami berharap panduan ini membantu Anda memahami perbedaan penting antara aliran gas aktual, standar, dan normal, sehingga Anda dapat:

✓ Tentukan persyaratan aliran gas dengan benar
✓ Pilih meteran aliran gas dengan ukuran yang tepat
✓ Hindari kesalahan pengukuran yang mahal
✓ Pastikan penagihan dan kontrol proses yang akurat
✓ Optimalkan kinerja sistem pengukuran gas Anda

Kita harus memahami dasar-dasar ini dengan baik jika ingin proyek pengukuran aliran gas kita berhasil. Baik Anda sedang merancang sistem baru, memecahkan masalah, atau mengoptimalkan kinerja, perbedaan antara aliran aktual, standar, dan normal memengaruhi setiap bagian dari sistem pengukuran Anda.

Butuh Bantuan dengan Aplikasi Spesifik Anda?

Teknisi kami yang berpengalaman di Silver Automation Instruments siap membantu Anda memilih solusi yang tepat untuk kebutuhan pengukuran aliran gas Anda.

Kirim email ke kami: sales@silverinstruments.com

WhatsApp: +86 18936759191
