Mengukur kadar gula dalam cairan

Bagaimana cara kerja pemancar tekanan untuk mengukur level gula cair?

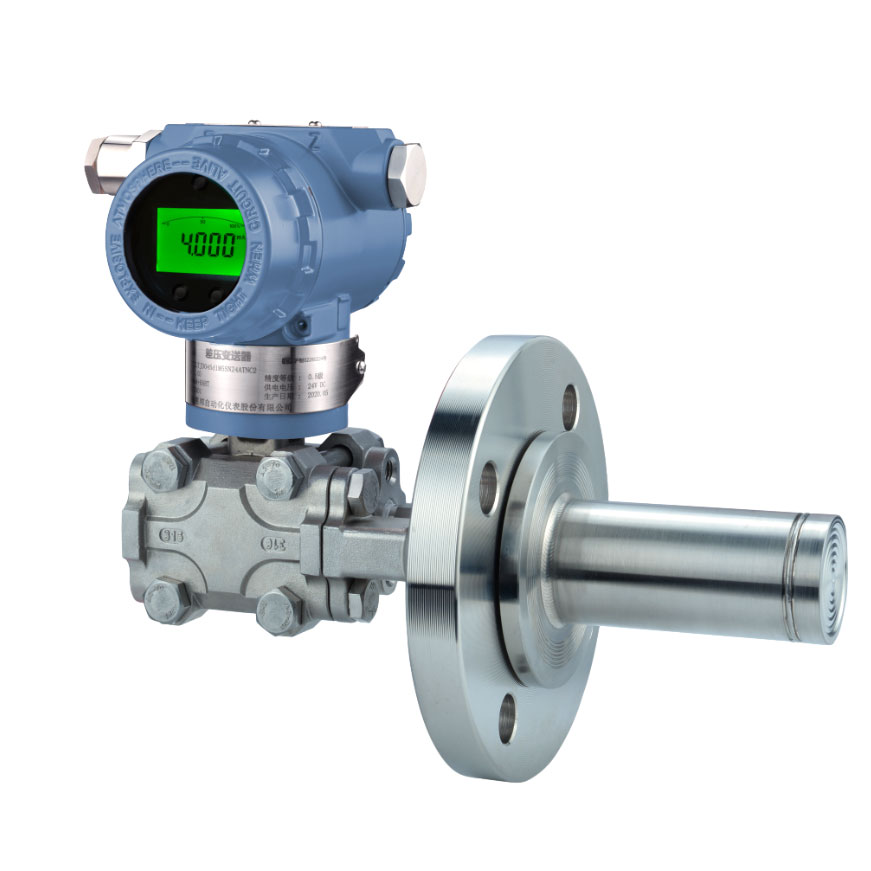

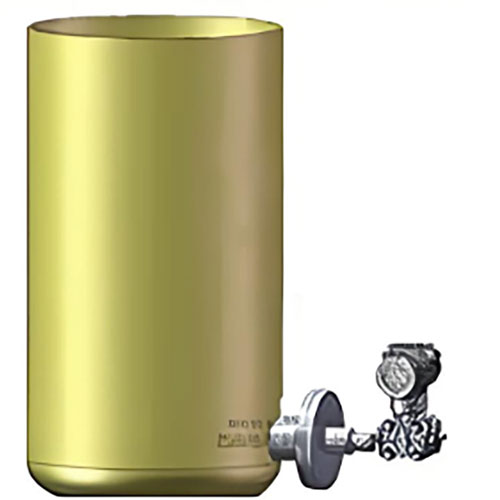

Transmiter tekanan yang dipasang pada flensa bekerja berdasarkan prinsip inti "tekanan mengubah ketinggian". Setelah dipasang di bagian bawah tong penyimpanan, elemen sensor langsung bersentuhan dengan gula cair. Semakin tinggi ketinggian gula cair, semakin besar tekanan yang dihasilkan di bagian bawah, yang keduanya memenuhi rumus fisika P=ρ gh (P adalah tekanan, ρ adalah densitas gula cair, g adalah percepatan gravitasi, h adalah ketinggian permukaan cairan). Setelah transmitter menangkap sinyal tekanan, ia akan secara otomatis mengkonversi ketinggian aktual berdasarkan densitas sirup yang telah ditetapkan, dan kemudian mengirimkannya ke sistem kontrol melalui sinyal standar 4-20mA untuk mencapai pemantauan ketinggian secara real-time. Seluruh proses tidak memerlukan pipa yang kompleks, sinyal ditransmisikan secara langsung, dan data lebih akurat.

Apa tingkat kesulitan dalam mengukur level sirup?

Kesulitan utama dalam mengukur sirup berfokus pada tiga poin:

Pengukuran ketinggian cairan dengan viskositas tinggi

Pertama, viskositas tinggi . Gula cair memiliki viskositas yang jauh lebih tinggi daripada cairan biasa, sehingga mudah menempel pada permukaan sensor, mengakibatkan transmisi tekanan yang lambat dan penyumbatan saluran;

Pengukuran level yang mudah pada cairan yang rentan terhadap kristalisasi

Kedua, gula cair rentan terhadap kristalisasi. Ketika suhu berfluktuasi atau dibiarkan terlalu lama, gula cair akan mengendapkan kristal, yang secara langsung akan membuat pengukuran menjadi tidak efektif setelah probe dibungkus;

Pengukuran ketinggian cairan suhu tinggi

Masalah ketiga adalah suhu tinggi, karena suhu gula cair selama produksi sering mencapai 80-120 ℃, yang dapat memengaruhi stabilitas dan masa pakai sensor biasa. Kombinasi dari ketiga masalah ini menuntut persyaratan yang sangat ketat pada peralatan pengukuran.

Bagaimana cara mengadaptasi desain sensor untuk pengukuran gula cair?

Cairan dengan viskositas tinggi seperti gula cair, minyak kental, dan bubur kental menimbulkan masalah khusus bagi pemancar tekanan. Fluiditas yang buruk berarti media mudah menempel pada dinding bagian dalam pipa atau celah peralatan. Penumpukan ini menyumbat pipa tekanan dan saluran sensor pada pemancar biasa, dan juga membuat probe rentan terhadap kristalisasi seiring waktu.

Desain Pemasangan Langsung Menghilangkan Pipa Bertekanan

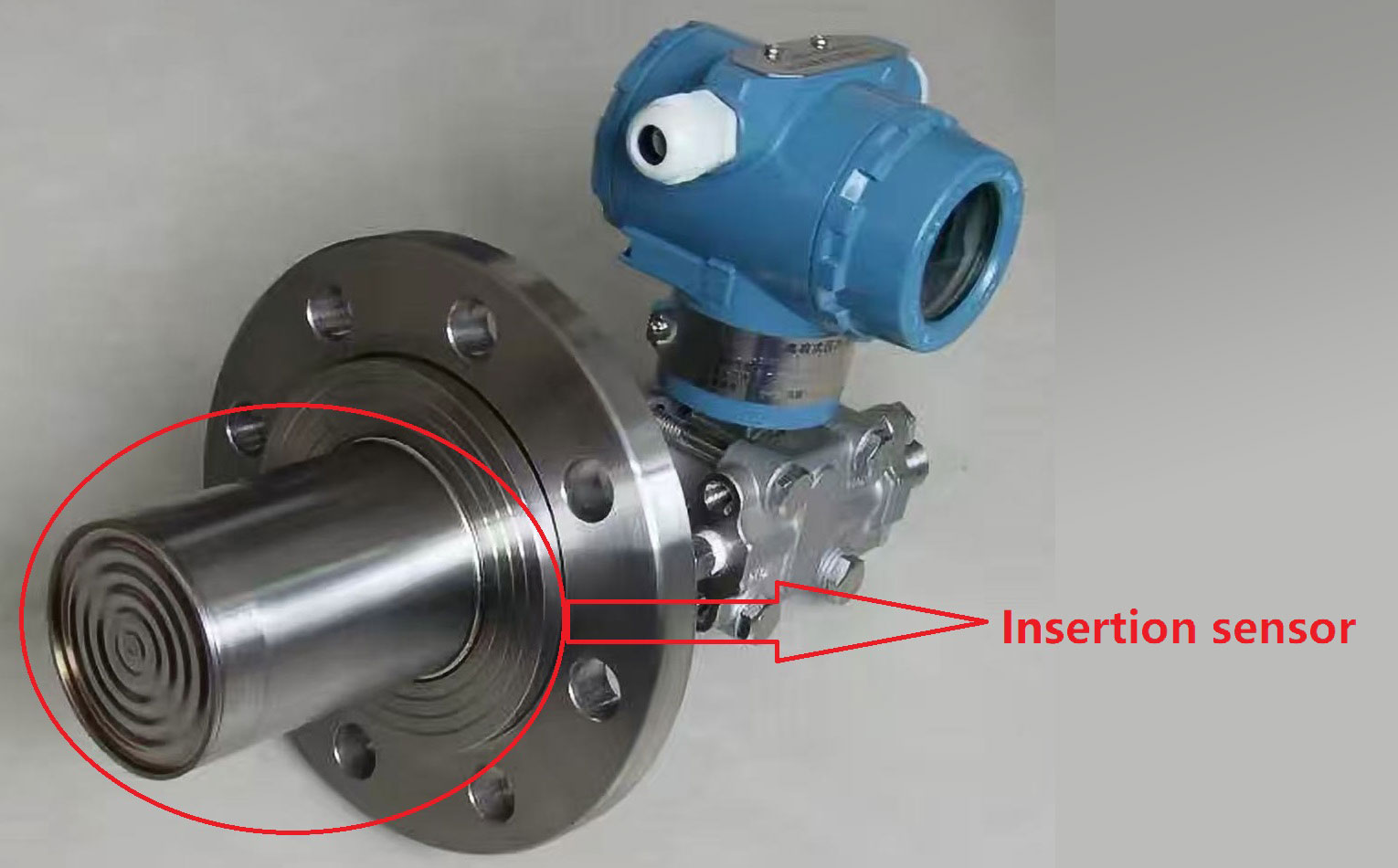

Transmiter dengan panjang yang diperpanjang ini menghindari masalah tersebut dengan desain penyisipan langsung. Elemen sensor masuk langsung ke wadah penyimpanan media melalui laras yang dapat dicolokkan, sehingga tidak ada pipa tekanan sama sekali di jalur tersebut. Kontak antara elemen sensor dan media bersifat langsung, tanpa saluran tambahan atau sudut mati tempat material dapat menumpuk. Sirup atau molase kental tidak dapat menumpuk pada probe, dan jalur transmisi tekanan tetap pendek dan bersih. Hal ini menghilangkan risiko penyumbatan yang dihadapi oleh transmitter biasa dan menjaga pembacaan tekanan dan level tetap kontinu dan stabil.

Bahan Probe yang Dirancang untuk Daya Rekat Viskositas Tinggi

Khusus untuk gula cair, probe ini terbuat dari baja tahan karat 316L atau paduan Hastelloy, dengan permukaan yang dipoles sehingga mengurangi daya lekat medium. Bahkan dalam kondisi viskositas tinggi, permukaan yang halus mencegah terbentuknya endapan pada probe itu sendiri.

Elemen Kapasitor Keramik untuk Perubahan Level Kecil

Elemen sensor menggunakan desain kapasitor keramik sensitivitas tinggi, sehingga dapat mendeteksi perubahan tekanan kecil dan merespons dengan cepat bahkan ketika permukaan cairan hanya bergeser sedikit.

Parameter teknis pemancar level gula cair

Parameter pemancar tekanan ini sepenuhnya memenuhi kebutuhan pabrik gula:

• Rentang pengukurannya bervariasi, seperti ketinggian cairan 0-5m (tekanan 0-50kPa), 0-3 m, dan sebagainya.
• Produk ini kompatibel dengan berbagai spesifikasi drum penyimpanan;
• Akurasi pengukuran ± 0,5% FS atau bahkan lebih tinggi seperti 0,2%, pengulangan ± 0,1% FS, data akurat dan dapat diandalkan;
• Menghasilkan sinyal standar 4-20mA, dapat langsung dihubungkan ke sistem DCS pabrik gula, mendukung kendali jarak jauh;
• Tingkat perlindungannya adalah IP67, dan cangkangnya terbuat dari bahan paduan aluminium, yang mampu mengatasi lingkungan yang lembap dan berdebu;
• Ukuran flensa dan antarmuka dapat disesuaikan oleh pengguna, seperti ukuran 3”, ukuran 4”, dan seterusnya.
