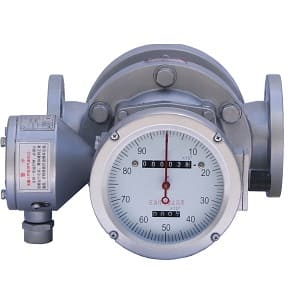

Pengukur aliran perpindahan positif dengan keluaran pulsa

Apa itu flow meter PD?

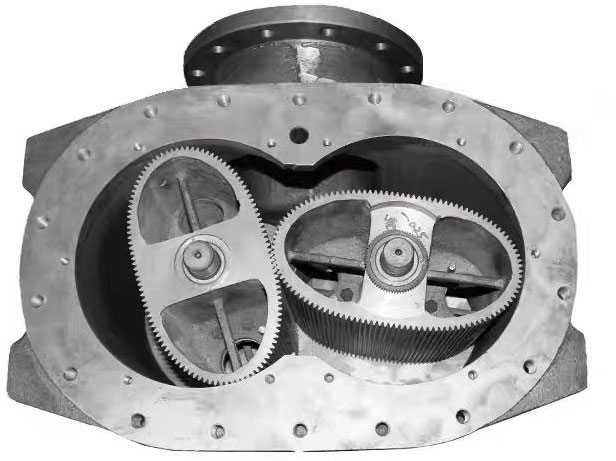

Flowmeter perpindahan positif adalah instrumen pengukur aliran yang secara langsung mengukur laju alir total cairan bersih dengan mengisi dan mengeluarkan volume cairan secara berkala di dalam ruang pengukuran presisi. Alat ini terutama digunakan untuk mengukur cairan bersih seperti solar, bahan bakar, minyak mentah, pelumas, bahan baku kimia, dan cairan food grade, terutama cocok untuk situasi yang sangat membutuhkan akurasi pengukuran cairan.

Keunggulan utamanya terletak pada akurasi pengukuran yang tinggi (0,2% ~0,5%), tidak terpengaruh oleh perubahan viskositas fluida, dan tidak memerlukan bagian pipa lurus hulu dan hilir selama pemasangan.

Mengapa kita memerlukan alat pengukur aliran perpindahan positif keluaran pulsa?

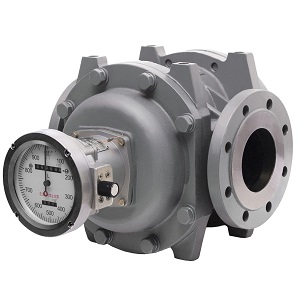

Pengukur aliran PD tradisional seringkali menggunakan penunjuk mekanis untuk menampilkan aliran kumulatif. Seiring dengan meningkatnya permintaan otomatisasi, pengukur aliran perpindahan positif dengan keluaran pulsa telah bermunculan. Keunggulannya terletak pada konversi sinyal aliran secara real-time menjadi sinyal pulsa elektrik (seperti pulsa PNP atau NPN), yang memfasilitasi integrasi dengan sistem kontrol seperti PLC dan DCS, memungkinkan transmisi data jarak jauh, kalkulasi aliran instan, kontrol batch, dan manajemen otomatis, sehingga sangat meningkatkan tingkat kecerdasan dan efisiensi kontrol industri proses.

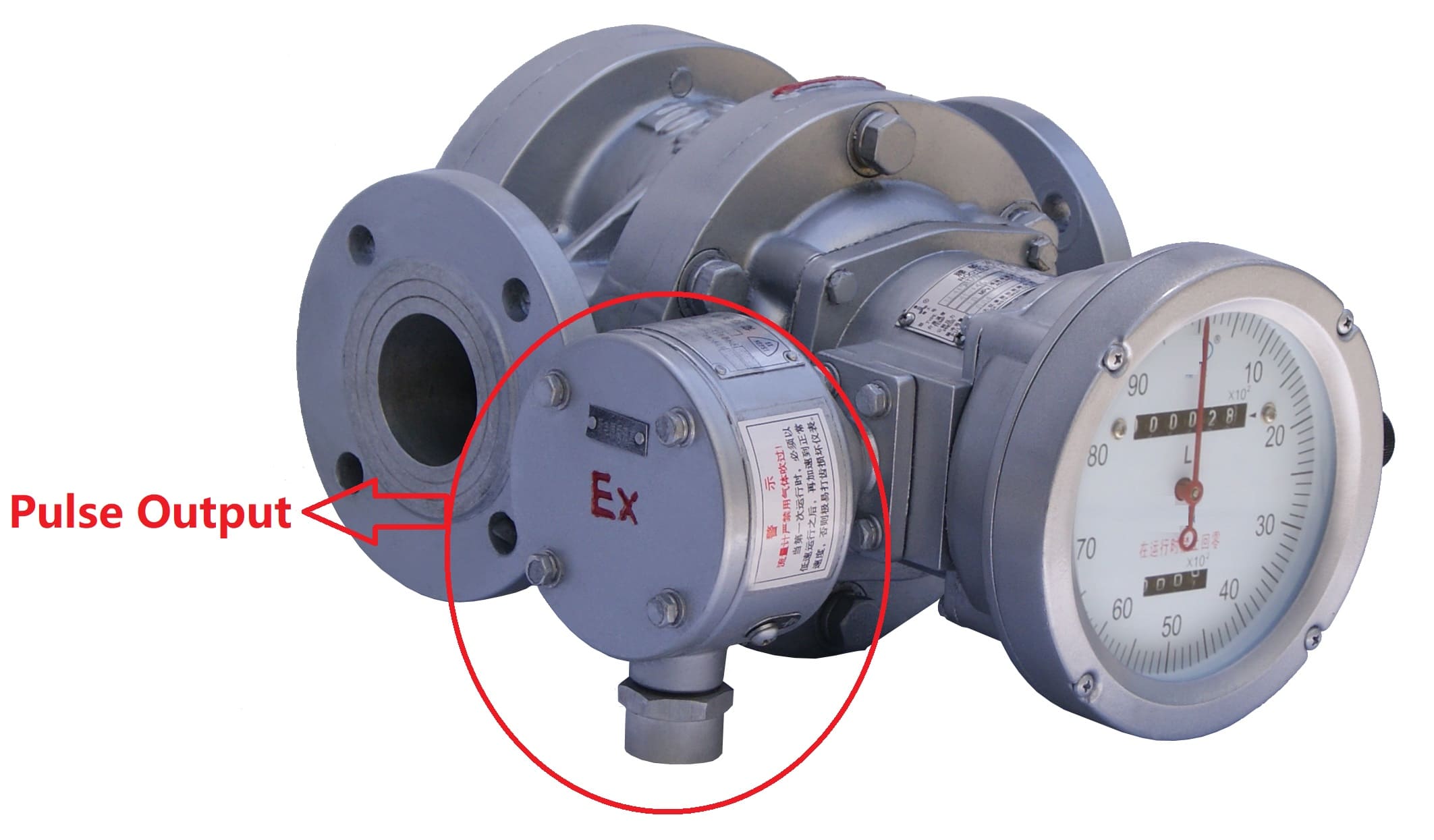

Pemancar keluaran pulsa untuk pengukur aliran PD

Tinjauan umum pemancar pulsa seri BGF untuk meter PD

Pemancar pulsa seri BGF adalah sensor perpindahan sudut poros putar yang, jika digunakan dengan pengukur aliran perpindahan positif perusahaan kami, dapat mengubah aliran media yang diukur menjadi sinyal pulsa listrik untuk transmisi jarak jauh. Pemancar ini tahan ledakan.

Spesifikasi Teknis Pemancar Aliran Keluaran Pulsa

• 1. Output gelombang persegi non-kontak, transmisi sinyal yang andal
• 2. Frekuensi sinyal sebanding dengan laju aliran
• 3. Suhu sekitar pengoperasian: -10°C hingga 60°C
• 4. Peringkat tahan ledakan: ExdⅡBT5
• 5. Ukuran adaptor keluaran: Tipe tahan ledakan, ulir internal G1/2"
• 6. Ukuran lubang masuk kabel: Tipe tahan ledakan Φ11
• 7. Presisi tinggi, anti getaran, sangat cocok untuk aplikasi pengisian kuantitatif

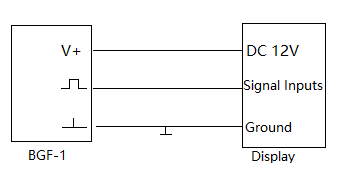

Kabel pulsa catu daya 12V DC

1. Operating voltage: DC12V ± 10% 2. Output signal: • Voltage pulse high level > 9V • Voltage pulse low level < 0.5V 3. Three-wire system (positive power, signal, power ground)

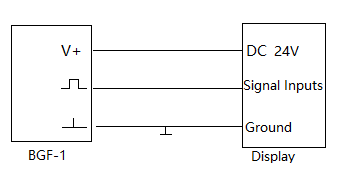

Kabel pulsa catu daya 24V DC

1. Operating voltage: DC24V ± 10% 2. Output signal: • Voltage pulse high level > 20V • Voltage pulse low level < 1V 3. Three-wire system (positive power, signal, power ground)
