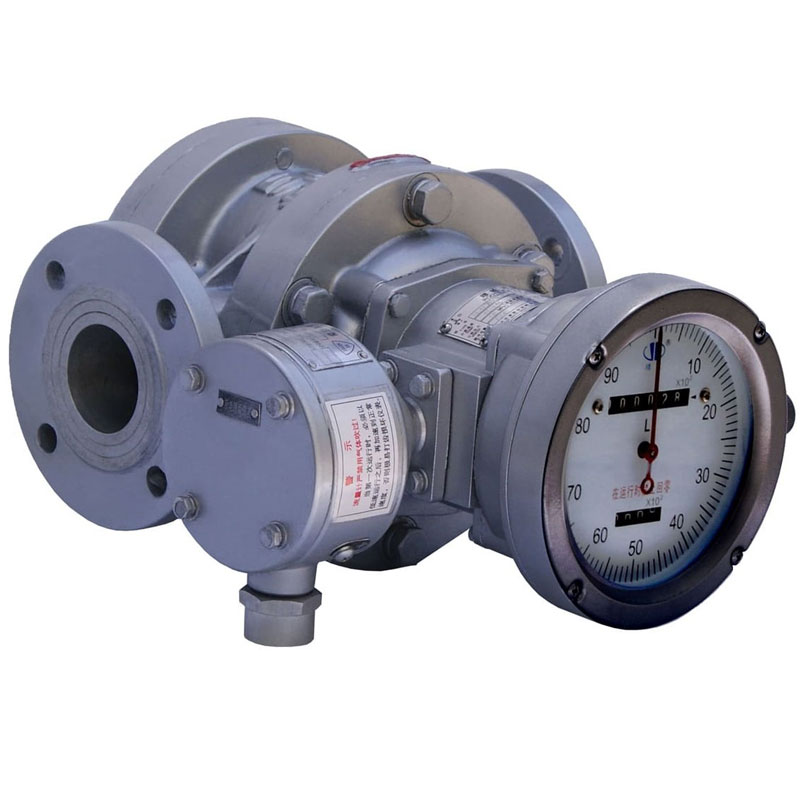

Pengukur aliran perpindahan positif dengan keluaran 4-20mA

Flowmeter perpindahan positif: pilihan yang andal untuk pengukuran presisi tinggi

Apa itu pengukur aliran perpindahan positif?

Pengukur aliran perpindahan positif, juga dikenal sebagai pengukur aliran volumetrik, adalah instrumen pengukuran aliran cairan presisi. Prinsip kerjanya sangat langsung: alat ini membagi cairan menjadi "unit-unit kecil" dengan volume yang diketahui, dan menghitung total volume cairan dengan menghitung jumlah unit-unit ini. Cara kerjanya seperti menggunakan ember berkapasitas tetap untuk mengukur jumlah total cairan yang mengalir melalui pipa, ember demi ember. Jenis-jenis pengukur aliran yang umum meliputi pengukur aliran roda gigi oval, pengukur aliran akar, dan pengukur aliran roda gigi heliks.

Pengukur aliran perpindahan positif dapat diaplikasikan pada berbagai skenario

Karena karakteristik presisinya yang tinggi, flow meter PD sering digunakan dalam situasi yang membutuhkan pengukuran, pengendapan, atau kontrol batch yang presisi. Aplikasi yang umum meliputi:

• Perdagangan minyak: seperti stasiun pengisian bahan bakar, pengangkutan solar, bahan bakar, minyak tanah, propana, bahan bakar jet, minyak mentah, dan produk minyak olahan.
• Industri kimia: Menambahkan reagen kimia yang mahal atau penting secara akurat, seperti toluena, xilem, nafta, parafin
• Makanan dan farmasi: mengukur bahan mentah seperti minyak goreng, alkohol, etanol, molase, sirup, dll.
• Pengukuran cairan dengan viskositas tinggi seperti resin, minyak mentah dan aspal.

Mengapa kita memerlukan flowmeter perpindahan positif keluaran 4-20mA?

Pengukur aliran PD mekanis tradisional umumnya menyediakan aliran kumulatif (total penggunaan) tanpa keluaran apa pun. Silverinstruments.com dapat menyediakan model yang dilengkapi dengan fungsi keluaran 4-20mA, dengan keunggulan modernisasi utama:

Realisasikan pemantauan jarak jauh laju aliran sesaat: Sinyal 4-20 mA dapat secara mulus menyesuaikan nilai laju aliran sesaat fluida. Hal ini memungkinkan operator untuk memantau perubahan laju aliran dalam pipa secara real-time di ruang kendali pusat, sehingga sangat meningkatkan kemudahan pengendalian proses.

Integrasi dan otomatisasi yang mudah: Output analog 4-20mA merupakan sinyal paling standar di bidang kontrol industri, yang dapat dengan mudah diterima oleh sistem seperti PLC dan DCS. Hal ini memungkinkan data aliran untuk berpartisipasi langsung dalam kontrol otomatis, seperti penyesuaian katup secara otomatis, pemicu alarm, atau interlocking dengan peralatan lain.

Meningkatkan nilai data: Dengan memperoleh aliran sesaat (keluaran arus 4-20mA) dan aliran kumulatif (ditampilkan oleh instrumen itu sendiri) secara bersamaan, perusahaan dapat melakukan analisis efisiensi energi yang lebih komprehensif, pengoptimalan proses, dan diagnosis kesalahan.

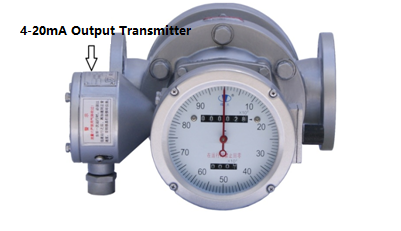

Pemancar Output Analog 4-20mA untuk flow meter PD

Pemancar keluaran 4-20mA seri BMF dapat dipasangkan dengan pengukur aliran perpindahan positif perusahaan kami untuk mengubah aliran sesaat di lokasi menjadi keluaran analog 4-20mA dan mengirimkannya dari jarak jauh ke ruang kontrol untuk ditampilkan, disesuaikan, dan dikontrol. Pemancar ini juga mengeluarkan sinyal pulsa aliran untuk penjumlahan aliran.

Fitur pemancar 4-20mA untuk meter PD

1. Sistem empat kabel (kabel daya positif, kabel arus 4-20mA, kabel sinyal pulsa, kabel ground daya)

• Catatan: Sistem ini hanya menggunakan tiga kabel untuk keluaran 4-20 mA. Kabel sinyal pulsa tidak terhubung secara eksternal selama pengiriman.

2. Output langsung 4-20mA dari flow meter, jarak transmisi jauh, aman dan andal

Parameter Teknis pemancar 4-20mA untuk pengukur aliran PD

1. Sinyal keluaran:

a. Kuantitas analog 4-20mA

b. Tegangan pulsa: VL<0,5V, VH>9V untuk suplai 12V; VL<1V, VH>20V untuk suplai 24V

2. Kesalahan yang diizinkan:

• Kuantitas analog: ±0,5% FS

• Jumlah pulsa: ±1 pulsa

3. Suhu sekitar: -25°C hingga +50°C

4. Resistansi beban kuantitas analog (sisi pengguna):

• <400Ω untuk pasokan 12V

• <800Ω untuk pasokan 24V

5. Catu daya:

• DC12V ± 10%, 60mA

• DC24V ± 10%, 60mA

6. Peringkat tahan ledakan: ExdIIBT5

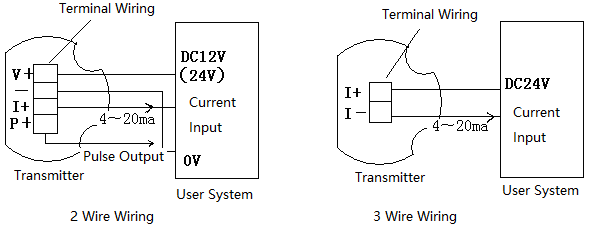

Cara memasang kabel pemancar aliran BMF seri 4-20mA

Saat memesan, pengguna harus menentukan apakah catu daya yang dibutuhkan adalah DC24V atau 12V. Pengkabelan harus dilakukan sesuai dengan diagram yang tersedia.

PERHATIAN: JANGAN SAMBUNGKAN KABEL SAAT MASIH TERSALUT LISTRIK!

Kesimpulan

Flowmeter perpindahan positif sendiri identik dengan presisi tinggi. Menambahkan fungsi keluaran 4-20 mA setara dengan melengkapinya dengan "mata dan telinga jarak jauh", menjadikannya tidak hanya "timbangan ukur" yang presisi, tetapi juga peserta yang andal dan real-time dalam sistem kendali proses otomasi modern, yang merupakan bagian penting dalam mencapai kecerdasan industri dan manajemen yang canggih.
