Cara Memilih Flow Meter Roda Gigi Oval yang Tepat: Panduan Sederhana

Agar operasi Anda akurat, efisien, dan aman, memilih flow meter yang tepat sangatlah penting. Karena akurasi dan keandalannya yang tinggi, flow meter roda gigi oval merupakan pilihan populer bagi banyak industri, terutama saat mengukur fluida kental seperti oli, bahan bakar, dan bahan kimia.

Sebagai jenis meter perpindahan positif (PD), alat ini bekerja dengan memerangkap sejumlah cairan yang tepat di antara dua roda gigi oval yang berputar dan menghitung setiap paket yang melewatinya. Pengukuran volume langsung ini membuatnya sangat akurat dan kurang terpengaruh oleh perubahan sifat fluida. Namun, dengan begitu banyak pilihan yang tersedia, memilih yang tepat bisa terasa rumit. Panduan sederhana ini menguraikan proses pemilihan menjadi empat langkah sederhana untuk membantu Anda memilih meter aliran roda gigi oval yang tepat untuk kebutuhan spesifik Anda.

---

Langkah 1: Pahami Cairan Anda

Langkah pertama dan terpenting adalah mengetahui sifat-sifat cairan yang perlu Anda ukur. Meter roda gigi oval dirancang untuk cairan bersih, karena benda padat dapat menyumbat roda gigi dan menyebabkan kerusakan. Selalu rencanakan untuk memasang saringan atau filter di hulu meter untuk melindunginya. Tiga sifat fluida utama akan memandu pilihan Anda:

1. Viskositas (Seberapa kental cairan Anda?)

Viskositas adalah hambatan fluida untuk mengalir. Pengukur roda gigi oval unggul dalam menangani berbagai macam viskositas, tetapi ini merupakan faktor penting dalam pemilihan Anda. Viskositas Rendah (kurang dari 3 cP - misalnya, air, pelarut): Untuk cairan encer seperti air, beberapa fluida dapat "menyelinap" di antara roda gigi dan dinding ruang, yang dapat memengaruhi akurasi pada laju aliran yang sangat rendah. Untuk mendapatkan hasil terbaik, Anda mungkin perlu mengoperasikan pada laju aliran yang sedikit lebih tinggi untuk mempertahankan presisi yang dinyatakan oleh pengukur. Viskositas Sedang (3 hingga 1.000 cP - misalnya, bahan bakar diesel, oli pelumas): Ini adalah kisaran ideal untuk pengukur roda gigi oval. Pengukur ini memberikan akurasi yang sangat baik dengan fluida-fluida ini karena selipnya minimal. Viskositas Tinggi (di atas 1.000 cP - misalnya, madu, gemuk, resin kental): Fluida yang sangat kental menciptakan hambatan yang lebih besar, yang menyebabkan penurunan tekanan yang lebih tinggi di seluruh pengukur. Untuk aplikasi ini, cari pengukur dengan rotor "viskositas tinggi" khusus. Ini dirancang untuk mengurangi penurunan tekanan hingga 50% tanpa mengorbankan akurasi.

2. Kompatibilitas Kimia

Material sensor aliran harus mampu menahan cairan tanpa mengalami korosi atau degradasi. Hal ini berlaku untuk setiap bagian yang bersentuhan dengan cairan, yang dikenal sebagai "bagian basah". Material Bodi: Besi cor atau baja cor merupakan pilihan yang umum dan hemat biaya untuk bahan bakar, oli, dan gemuk. Untuk bahan kimia, pelarut, atau aplikasi dalam industri makanan dan minuman, Baja Tahan Karat (316 atau 304) biasanya diperlukan. Material Rotor (Roda Gigi): Rotor seringkali terbuat dari material seperti besi cor, aluminium, atau baja tahan karat. Rotor besi cor atau aluminium umumnya digunakan untuk mengukur cairan non-korosif, seperti bahan bakar minyak, minyak berat, dan solar. Baja tahan karat menawarkan ketahanan yang unggul untuk bahan kimia yang lebih agresif atau industri makanan, seperti minyak nabati, emulsi, molase, susu, dan sebagainya.

Tabel di bawah ini mencantumkan material terperinci untuk pengukur aliran roda gigi oval

Shell and cover	cover plate	oval gear	shaft	Sheath of shaft
LC-A	Cast steel	Cast iron		Stainless steel	Bronze or rolling bearing
LC-E	Cast steel	Cast iron, Stainless steel
LC-B.C	Stainless steel	Stainless steel	Stainless steel		Graphite

LC-A: Pengukur Aliran Roda Gigi Oval Besi Cor, diterapkan secara luas untuk cairan viskositas tinggi atau media lain yang tidak korosif terhadap bahan besi cor; Pengukur aliran roda gigi oval besi cor cocok untuk pengukuran aliran cairan nafta, minyak tanah, solar, minyak berat, minyak pelumas, parafin, aspal, bahan bakar minyak, minyak hidrolik
LC-E: Pengukur Aliran Roda Gigi Oval Baja Cor, diaplikasikan pada fluida bertekanan tinggi dengan tingkat korosi rendah. Pengukur aliran roda gigi oval berbahan baja cor ini cocok untuk pengukuran aliran minyak mentah, anilin, minyak tanah, minyak mentah, bahan bakar minyak, solar, oli pelumas, oli hidrolik, dan aspal.
LC-B, C: Pengukur Oval Gear baja tahan karat, diaplikasikan pada cairan korosif kuat seperti asam, alkali, garam, atau bahan kimia organik. Pengukur aliran oval gear baja tahan karat ini cocok untuk pengukuran aliran air, amonia, soda kaustik, asam asetat, asam akrilat, etanol, asam sulfat, asam fosfat, amonium nitrat, jus buah, minyak sayur, minyak kacang, minyak zaitun, minyak nabati, bir susu, butadiena, toluena, xilena, dan LPG.

3. Suhu dan Tekanan

Pastikan meter yang Anda pilih mampu menangani suhu dan tekanan operasi normal sistem Anda, serta potensi tekanan maksimumnya. Suhu operasi normal untuk flow meter roda gigi oval seri LC adalah -20 ~+60°C, dan kami dapat membuat flow meter roda gigi oval bersuhu tinggi hingga 200°C. Flow meter roda gigi oval seri LC memiliki peringkat tekanan batas;

di bawah ini kami mencantumkan tekanan normal dan maksimum yang dapat kami hasilkan untuk pengukur aliran roda gigi oval

	Normal Pressure	Max Pressure
LC-A	16 bar	16 bar
LC-E,B,C	16 bar	Max 63 bar for size below 4” Max 25 bar for 6” and 8”

---

Langkah 2: Tentukan Persyaratan Sistem Anda

Berikutnya, lihat kebutuhan fisik dan operasional sistem Anda.

1. Laju Aliran (Minimum, Normal, dan Maksimum)

Ini adalah faktor utama yang menentukan ukuran meter. Anda perlu mengetahui rentang aliran penuh yang akan dialami sistem Anda. Tabel di bawah ini mencantumkan rentang aliran meter aliran roda gigi oval seri LC untuk cairan dengan viskositas berbeda. Aturan praktis yang bermanfaat dalam industri ini adalah memilih ukuran meteran yang laju alir operasi normalnya sekitar 60% dari kapasitas maksimumnya. Hal ini memastikan meteran beroperasi pada rentang paling akurat, mengurangi keausan, dan memperpanjang masa pakainya. Misalnya, jika laju alir normal Anda adalah 25 GPM, meteran dengan kapasitas maksimum sekitar 40 GPM akan menjadi pilihan yang tepat.

2. Ukuran Pipa dan Jenis Sambungan

Sensor aliran harus terpasang secara fisik pada pipa yang sudah ada. Meteran roda gigi oval tersedia dengan berbagai jenis sambungan, termasuk: Bergelang (ANSI, DIN, JIS, atau flensa tabel E) Sanitasi (Tri-Clover) untuk aplikasi yang sangat higienis. Salah satu keuntungan terbesar meteran roda gigi oval adalah tidak memerlukan pipa lurus sebelum atau sesudah meteran, tidak seperti banyak teknologi lain, seperti meteran aliran vortex atau meteran aliran turbin. Hal ini memberi Anda fleksibilitas tinggi untuk memasangnya di ruang sempit, tepat setelah pompa atau siku, tanpa memengaruhi akurasi.

---

Langkah 3: Pilih Output dan Tampilan Anda

Bagaimana Anda perlu mengakses data aliran?

Ada beberapa pilihan untuk memenuhi kebutuhan yang berbeda-beda.

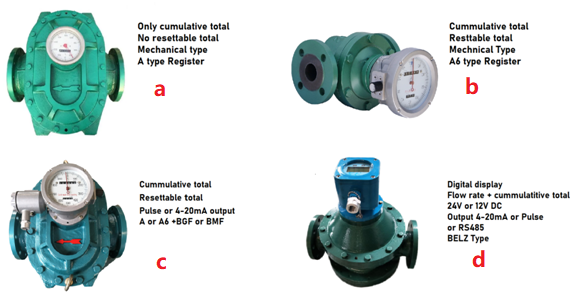

a. Tampilan Mekanis: Ini adalah penghitung sederhana tanpa daya pada meter itu sendiri. Ini adalah opsi yang tangguh dan andal untuk pembacaan lokal di mana Anda tidak perlu terhubung ke sistem kontrol. Seperti pada gambar di atas, sebuah tipe flow meter ditampilkan.

b. Tampilan Mekanis & Total yang Dapat Diatur Ulang: Tampilan mekanis menawarkan pembacaan yang sederhana dan tanpa daya langsung pada meter. Dilengkapi dengan totalizer batch yang dapat diatur ulang dan dapat diatur kembali ke nol secara manual untuk setiap pengukuran. Seperti yang ditunjukkan pada gambar di atas, flow meter tipe b.

c. Keluaran Pulsa atau keluaran analog 4-20mA: Tipe ini memiliki tampilan mekanis, juga menghasilkan sinyal pulsa elektronik atau 4-20mA yang dapat dikirim ke PLC, pengontrol batch, atau tampilan digital jarak jauh. Ini ideal untuk sistem otomatis. Seperti yang ditunjukkan pada gambar di atas, flow meter tipe c.

d. Layar Digital Integral: Layar elektronik bertenaga baterai atau loop yang terpasang langsung pada meter. Layar ini dapat menampilkan laju aliran dan volume total, menawarkan alternatif modern untuk register mekanis. Untuk layar elektronik bertenaga loop, layar ini menawarkan output 4-20mA, pulsa, RS485, atau Hart, atau komunikasi. Seperti yang ditunjukkan pada gambar d di atas.

---

Langkah 4: Pertimbangkan Sertifikasi Khusus

Terakhir, tentukan apakah aplikasi Anda memerlukan persetujuan khusus untuk keselamatan atau kepatuhan hukum.

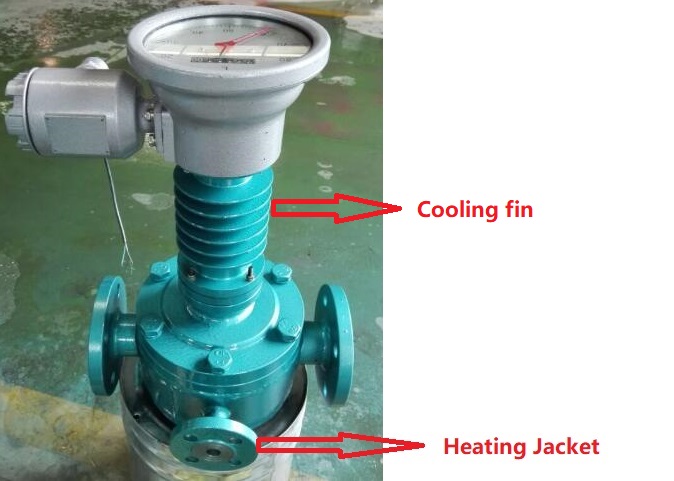

1. Pengukur aliran jaket pemanas

Untuk cairan yang mudah membeku atau sangat kental pada suhu ruangan, seperti aspal, bitumen, atau resin berat, meter standar tidak memadai. Dalam kasus ini, Anda memerlukan meter dengan jaket pemanas. Jaket pemanas ini merupakan selubung eksternal di sekitar badan meter tempat media pemanas seperti uap atau minyak panas dapat disirkulasikan. Jaket pemanas ini menjaga suhu fluida, menjaganya tetap cair dan mencegahnya membeku di dalam meter, yang penting untuk pengukuran yang akurat. Ingin tahu lebih lanjut tentang meter aliran roda gigi oval berjaket, klik di sini [ Meter aliran roda gigi oval dengan jaket pemanas eksternal ]

2. Pengukur aliran suhu tinggi

Untuk proses yang melibatkan fluida yang secara konsisten berada di atas 60°C, suhu tinggi berpotensi merusak komponen elektronik meter (seperti pemancar dan sensor) dan memperpendek masa pakainya. Dalam hal ini, sensor aliran yang dilengkapi sirip pendingin atau heat sink direkomendasikan. Sirip ini meningkatkan luas permukaan badan meter, secara efektif membuang panas ke udara sekitar dan menurunkan suhu internal ke rentang operasi yang aman untuk komponen elektronik. Desain ini sangat penting untuk pengoperasian yang andal dalam aplikasi seperti oli bersuhu tinggi, bitumen, atau cairan proses panas lainnya.

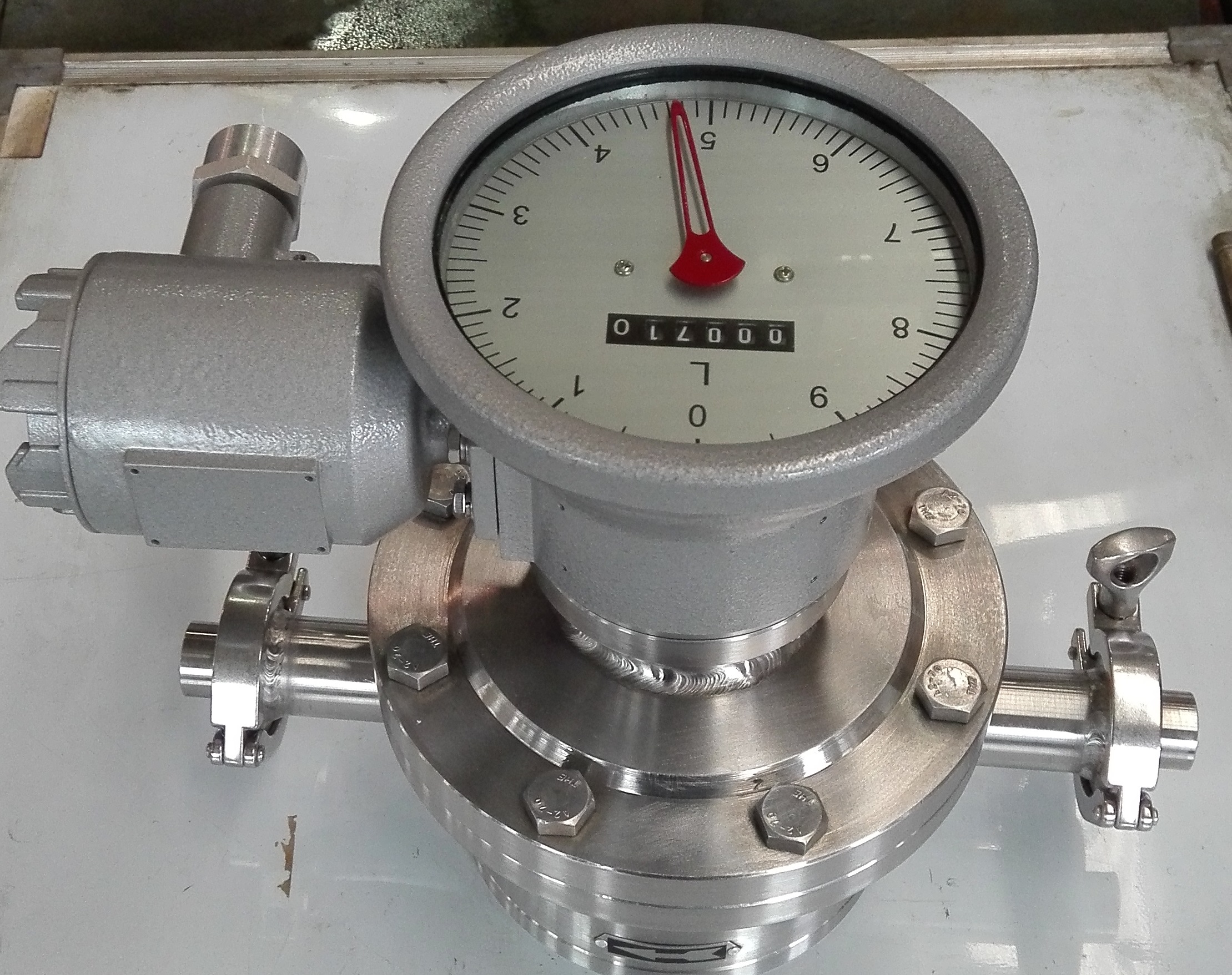

3. Pengukur aliran sanitasi

Untuk produksi makanan, minuman, atau farmasi, meteran harus memenuhi standar desain higienis yang ketat agar dapat dibersihkan dan disanitasi secara menyeluruh. Untuk informasi lebih lanjut tentang meteran aliran roda gigi oval sanitasi, klik di sini: [ Meteran aliran roda gigi oval sanitasi]

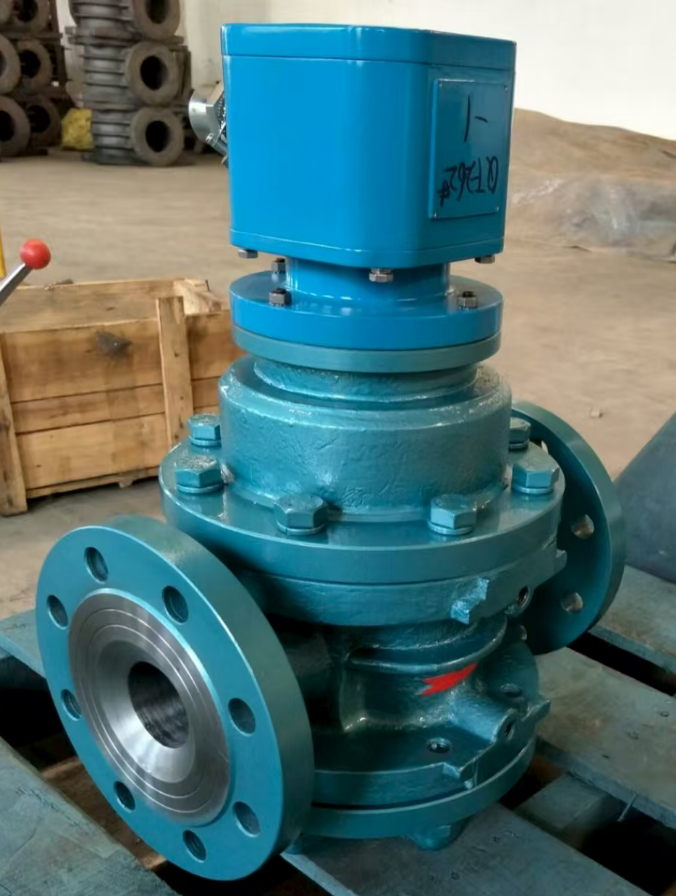

4. Ukuran Sensor dan Adaptasi Pipa (Reducer/Expander):

Saat memilih meter, diameter nominal sensor aliran roda gigi oval dipilih berdasarkan rentang laju aliran Anda, bukan hanya ukuran pipa. Idealnya, peringkat dan ukuran flensa sensor harus sama persis dengan pipa yang ada, karena hal ini meminimalkan kerumitan dan biaya pemasangan.

Akan tetapi, jika laju aliran optimal memerlukan ukuran sensor yang berbeda dari ukuran pipa Anda, adaptasi dapat dilakukan dengan menggunakan flensa pereduksi (untuk memasang meter yang lebih kecil ke dalam pipa yang lebih besar) atau flensa yang melebar (untuk memasang meter yang lebih besar ke dalam pipa yang lebih kecil).

Batasan Produk Penting:

Tipe LC-A (kemungkinan merupakan model flowmeter tertentu) tidak dapat dipasang dengan flensa reduksi atau ekspansi. Pemasangannya memerlukan ukuran pipa yang sama persis dengan ukuran flensanya.

Kemampuan adaptasi ini saat ini hanya tersedia pada konstruksi meteran tertentu yang kokoh, seperti meteran baja cor seri LC-E dan meteran roda gigi elips baja tahan karat seri LC-B & C. Harap konfirmasi kompatibilitas model selama proses pemilihan.

5. Area Berbahaya:

Jika Anda mengukur cairan yang mudah terbakar atau meteran berada di lingkungan dengan gas atau debu yang mudah meledak, alat tersebut harus disertifikasi untuk keselamatan.

---

Daftar Periksa Pilihan Anda

Dengan menjawab pertanyaan sederhana ini, Anda dapat dengan yakin memilih meteran roda gigi oval yang tepat:

Fluida: Apa zat cair saya, dan berapa viskositas, suhu, dan tekanannya?
Kompatibilitas: Bahan apa (badan, rotor, segel) yang kompatibel dengan cairan saya?
Kebersihan: Apakah cairan saya bersih? (Jika tidak, saya perlu filter).
Laju Aliran: Berapa laju aliran minimum, normal, dan maksimum saya?
Instalasi: Berapa ukuran pipa dan jenis sambungan yang saya sukai?
Output: Bagaimana cara saya membaca data (mekanis, tampilan digital, pulsa)?
Sertifikasi: Apakah saya memerlukan persetujuan untuk area berbahaya, pemindahan tahanan, atau penggunaan sanitasi?

---

Kesimpulan

Memilih flow meter roda gigi oval yang tepat tidak harus rumit. Dengan mempertimbangkan fluida, kebutuhan sistem, kebutuhan data, dan sertifikasi khusus secara sistematis, Anda dapat memilih flow meter yang akan memberikan pengukuran akurat dan andal selama bertahun-tahun mendatang. Proses pemilihan yang cermat ini merupakan investasi kecil yang terbayar dengan kontrol proses yang lebih baik, pengurangan limbah, dan total biaya kepemilikan yang lebih rendah.
