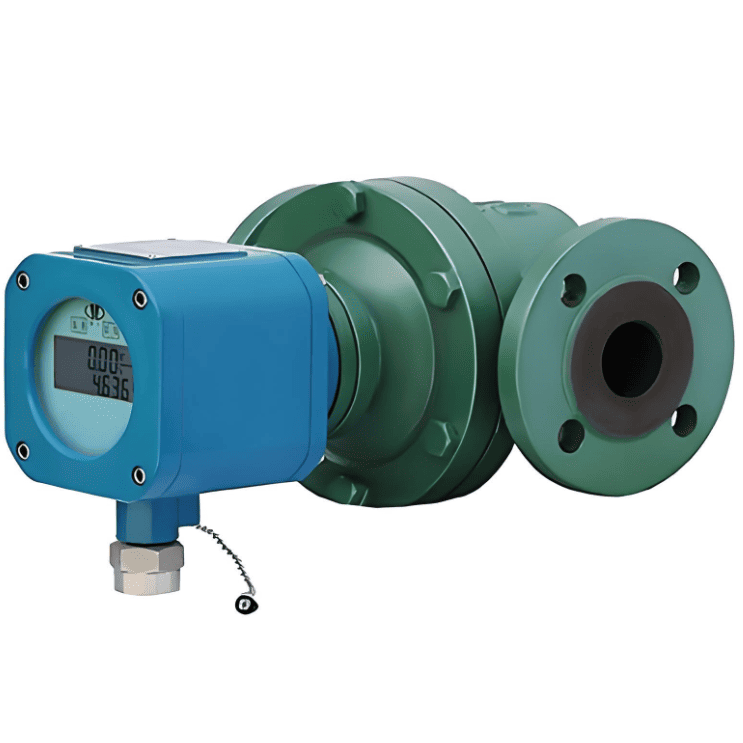

Pengukur Aliran Perpindahan Positif RS485

Ringkasan

Pengukuran aliran cairan yang akurat sangat penting untuk pengendalian produksi dan manajemen energi dalam sistem otomatisasi industri modern. Pengukur aliran perpindahan positif RS485 (atau yang kita sebut pengukur aliran PD), sebagai instrumen pengukuran cairan canggih yang mengintegrasikan pengukuran presisi tinggi, pemrosesan data cerdas, dan transfer komunikasi jarak jauh, menjadi peralatan pengukuran pilihan di industri seperti petrokimia, makanan dan farmasi, serta pengolahan air. Artikel ini akan membahas karakteristik teknis, protokol komunikasi, dan aplikasi praktis dari pengukur aliran RS485 Modbus ini.

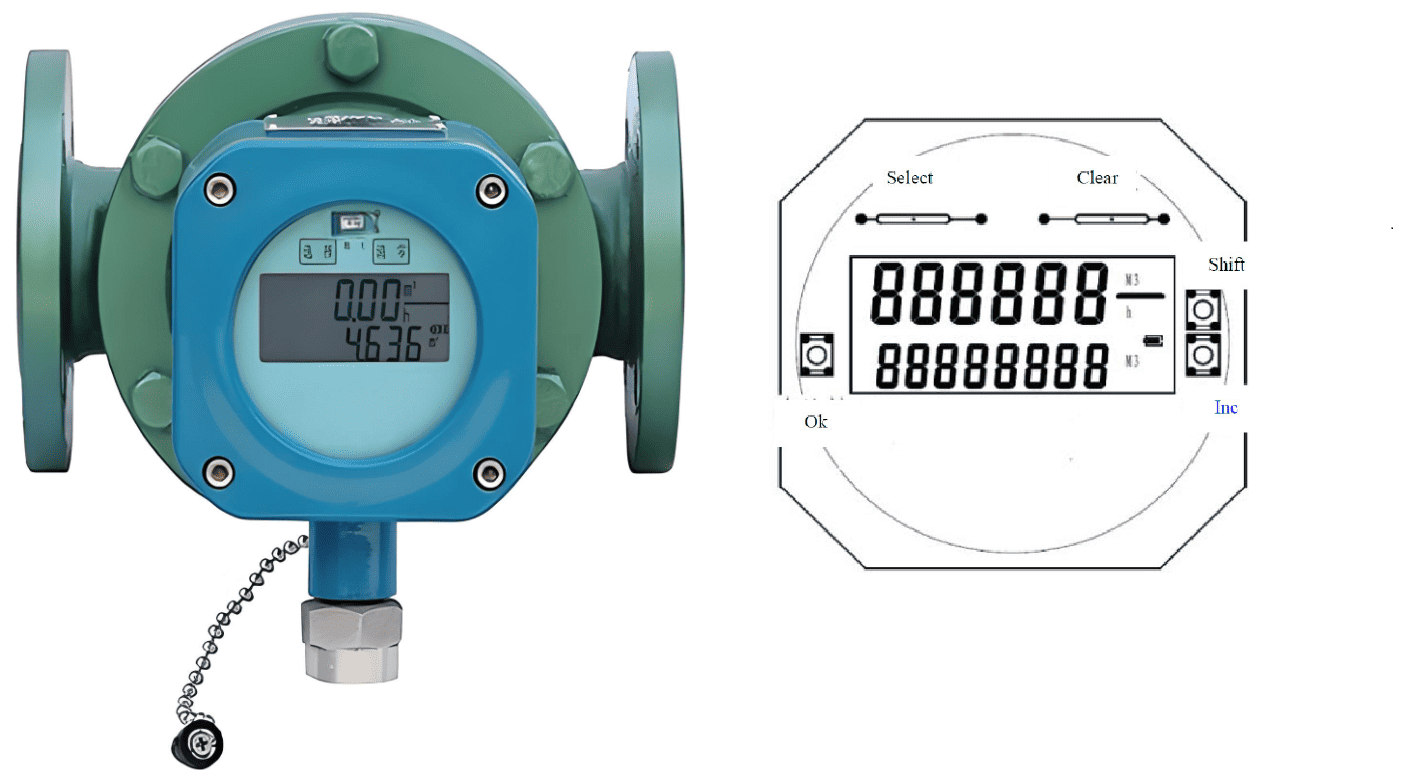

Pengukur aliran perpindahan positif digital RS485 dengan tampilan elektronik.

Inti dari flow meter RS485 PD adalah penghitung aliran digital canggih. Seri flow meter PD digital ini mengadopsi desain teknologi canggih, dengan karakteristik keandalan tinggi, dan dapat dikombinasikan dengan berbagai sensor aliran perpindahan positif (seperti flow meter roda gigi oval, flow meter Roots, atau flow meter roda gigi heliks), untuk membentuk sistem pengukuran aliran volumetrik digital yang lengkap. Pengguna dapat langsung membaca data aliran total dan sesaat pada flow meter.

Kemampuan tampilan dan pengukuran

Layar digital seri BELZ mengadopsi layar LED dua baris dengan rentang tampilan yang luas: jumlah kumulatif tunggal berkisar dari 0,000 liter hingga 99999999 liter, dan jumlah kumulatif total dapat mencapai 99999999999 liter. Rentang tampilan aliran sesaat adalah dari 0,000 hingga 999999 liter/jam. Kemampuan pengukuran skala besar ini memungkinkannya untuk beradaptasi dengan berbagai skenario aplikasi industri mulai dari laju aliran kecil hingga besar.

Mengapa kami lebih memilih menggunakan Flowmeter Perpindahan Positif RS485?

• Protokol komunikasi RS485 adalah salah satu standar komunikasi yang paling matang dan andal di bidang otomatisasi industri, silverinstruments.com menggunakan MODBUS RTU. Dibandingkan dengan flow meter analog 4-20mA tradisional, RS485 memiliki keunggulan signifikan sebagai berikut:
• Transmisi digital: RS485 menggunakan transmisi sinyal digital untuk menghindari masalah interferensi sinyal arus analog dan kehilangan akurasi. Saat mentransmisikan jarak jauh (hingga 1200 meter), kualitas sinyal stabil dan andal, sedangkan untuk pemancar 4-20mA, mungkin 50 meter sudah cukup.
• Jaringan multi-perangkat: Satu bus RS485 dapat menghubungkan hingga 255 perangkat (seperti flow meter, pressure transmitter, level transmitter, dan sebagainya), sehingga sangat mengurangi biaya pengkabelan dan kompleksitas sistem. Di pabrik-pabrik besar, membangun jaringan pemantauan lalu lintas menjadi mudah.
• Komunikasi dua arah: MODBUS RS485 tidak hanya dapat membaca data lalu lintas, tetapi juga dapat melakukan pengaturan parameter dan permintaan status perangkat, sehingga mewujudkan manajemen cerdas yang sesungguhnya.

Implementasi Protokol MODBUS RTU

Flowmeter RS485 PD mengadopsi protokol MODBUS RTU standar, dengan parameter komunikasi termasuk kecepatan baud 9600 bps, bit data 8-bit, tanpa checksum (dapat dikonfigurasi), dan bit stop 1-bit. Rentang alamat perangkat adalah 1-255, yang dapat diatur melalui menu F08.
Protokol ini mendukung kode fungsi 0x03 (baca register tahan), yang dapat membaca 7 set data kunci:

Total lalu lintas kumulatif (6 digit besar, 6 digit kecil, 6 digit desimal)
laju aliran sesaat
Lalu lintas kumulatif tunggal (4 digit tertinggi, 6 digit terendah, 6 angka desimal)

Misalnya , saat membaca nilai tampilan saat ini dari perangkat dengan alamat 01, host mengirimkan: 01 03 00 01 00 08 15 CC, dan slave mengembalikan 16 byte data yang berisi informasi lalu lintas lengkap. Klik di sini untuk pengaturan lebih lanjut: Pengaturan flow meter RS485 MODBUS RTU PD

Spesifikasi teknis Flowmeter Perpindahan Positif Digital MODBUS

Kinerja tahan ledakan dan perlindungan.
Rangkaian produk ini memiliki kemampuan adaptasi lingkungan yang sangat baik:
Peringkat tahan ledakan: Exd II BT5/Exd II CT5, cocok untuk digunakan di lingkungan yang mudah terbakar dan meledak.
Tingkat perlindungan: IP65, tahan debu dan tahan air
Suhu kerja: -25 °C hingga +55 °C, cocok untuk kondisi kerja yang berat.

Fungsi cerdas

• Flowmeter ini dilengkapi dengan berbagai fungsi cerdas:
• Pengaturan koefisien redaman (menu F03): secara efektif menghilangkan fluktuasi aliran sesaat, dapat diatur ke level 1-99
• Linearisasi multi titik (F61-F65): meningkatkan akurasi rentang penuh melalui koreksi koefisien tersegmentasi
• Kalibrasi keluaran arus (F05/F06): Penyesuaian halus 4mA dan 20mA untuk memastikan akurasi keluaran.
• Konfigurasi parameter komunikasi: mendukung tiga mode: tanpa verifikasi, verifikasi ganjil, dan verifikasi genap.

Nilai aplikasi untuk Flowmeter Perpindahan Positif RS485

Dalam aplikasi industri praktis, flow meter volumetrik RS485 menunjukkan keunggulan yang unik:
Pemantauan terpusat: Melalui jaringan RS485, data aliran waktu nyata dari beberapa titik pengukuran dapat dipantau di ruang kontrol pusat tanpa perlu pembacaan meter di lokasi.
Ketertelusuran data: Data digital mudah disimpan dan dianalisis, dan jumlah kumulatif total tidak dapat direset untuk memastikan keadilan pengukuran.
Mengurangi biaya perawatan: Fungsi diagnosis jarak jauh dan penyesuaian parameter mengurangi beban kerja perawatan di lokasi.

Kesimpulan

Flowmeter RS485 PD mewakili arah pengembangan teknologi pengukuran aliran, yang secara sempurna menggabungkan pengukuran mekanis yang presisi dengan teknologi komunikasi digital canggih. Dengan kemajuan Industri 4.0 dan manufaktur cerdas, instrumen pengukuran yang terhubung dan cerdas ini tidak diragukan lagi akan memiliki jangkauan aplikasi yang lebih luas. Memilih flowmeter RS485 yang tepat bukan hanya tentang memilih perangkat pengukuran, tetapi juga meletakkan dasar bagi transformasi digital perusahaan.
