1. PENGENALAN PRODUK

Flowmeter akar cair seri LL adalah jenis flowmeter perpindahan positif, atau terkadang kita menyebutnya Flowmeter Lobus Putar Dengan desain produk yang inovatif, tampilan yang menarik, dan struktur yang rasional, flowmeter akar cair seri LL menawarkan akurasi dan presisi tinggi, serta kemudahan pemasangan dan penggunaan. Flowmeter ini banyak digunakan di bidang perminyakan, kelistrikan, metalurgi, transportasi, pertahanan nasional, dan sektor lainnya untuk pengukuran minyak dan penyelesaian perdagangan komersial.

1.1 Prinsip Kerja

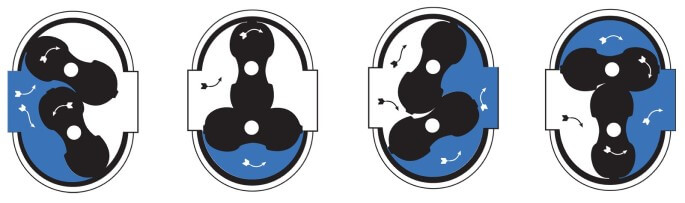

working principle of roots flow meter

Ketika cairan terukur mengalir melalui ruang ukur, perbedaan tekanan terbentuk di saluran masuk dan keluar flowmeter, dan Liquid Roots berputar karena tekanan perbedaan tekanan ini. Pada saat yang sama, melalui sepasang roda gigi penggerak yang terpasang pada poros lobus, kedua Liquid Roots terus berputar. Saat Liquid Roots berputar, cairan terus-menerus dikeluarkan dari flowmeter melalui ruang ukur. Volume cairan yang melewati masing-masing pasangan adalah empat kali volume ruang ukur. Melalui mekanisme kopling dan reduksi yang tertutup rapat, jumlah putaran dikurangi dan diteruskan ke penghitung, yang menunjukkan aliran sesaat dan aliran kumulatif cairan.

Pemasangan pemancar pada mekanisme penghitungan menghasilkan flowmeter dengan pemancar. Ketika dipadukan dengan instrumen tampilan atau sistem mikrokomputer, alat ini dapat mewujudkan transmisi jarak jauh (fungsi kuantitatif, kumulatif, instan, dan lainnya) serta pengukuran dan kontrol otomatis. Untuk petunjuk penggunaan, silakan merujuk pada manual klasifikasi instrumen tampilan.

1. 2. STANDAR DAN SERTIFIKASI

Product Standard	JB/T9242-2015 (General Technical Specifications for Positive Displacement Flowmeters)
Explosion-proof Mark	Exd II CT6
Flange Standard	DN, ANSI, JIS
Protection Class	IP66

1.3 . PARAMETER TEKNIS

Accuracy Grades

0.5%, 0.3%, 0.2%

Ambient Temperature

-25°C to +60°C

Environmental Temperature

Electronic Counter (Standard): -25°C to +60°C

Mechanical Counter (Optional): -43°C to +60°C

Bahan Komponen Utama dan Tekanan Nominal

Model	Shell, Front & Rear Cover	Cover Plate	Liquid Roots	Shaft	Bearing	Nominal Pressure (MPa)
LL-AL	Cast Iron	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
LL-EL	Cast Steel	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	DN80↓ 4.0 DN100↑ 2.5
LL-LL	Aluminum Alloy	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
*Note*	Special materials available upon request and can be customized for specific applications

Catatan Aplikasi:

• Seri LL-AL: Flowmeter besi cor banyak digunakan untuk berbagai minyak dan cairan non-korosif.

• Seri LL-EL: Flowmeter baja cor cocok untuk cairan bertekanan tinggi dan viskositas rendah.

• Seri LL-LL: Paduan aluminium sangat ringan untuk cairan bertekanan rendah dan viskositas rendah.

1. 4. RENTANG ALIRAN

Rentang aliran bervariasi bergantung pada viskositas fluida dan tingkat akurasi yang dibutuhkan.

Satuan Rentang Aliran: m³/h

Nominal Diameter (mm)	Fluid Viscosity (mPa·s)
Nominal Diameter (mm)	2.0~150	0.6~2.0	2.0~150	0.6~2.0	2.0~150	0.6~2.0
25	0.6~6	1.2~6	1.2~6	1.5~6	1.5~6	2~6
40	1.6~16	3.2~16	3.2~16	4~16	4~16	5~16
50	2.5~25	5~25	5~25	6~25	6~25	8~25
80	6~60	12~60	12~60	15~60	15~60	20~60
100	10~100	20~100	20~100	25~100	25~100	33~100
150	25~250	50~250	50~250	60~250	60~250	80~250
Accuracy Grade	0.5		0.3		0.2

Catatan: Untuk aplikasi yang membutuhkan tingkat akurasi 0,2% dengan persyaratan aliran tertentu, struktur tersegel mekanis dapat digunakan dengan laju aliran maksimum yang disesuaikan. Silakan hubungi pabrik untuk konfigurasi spesifik.

1.5 . DIMENSI DAN PEMASANGAN

dimensions of roots flow meter

Lihat dokumen tabel dimensi terpisah untuk spesifikasi lengkap:

• Flowmeter Tipe Besi Cor (Seri LL-AL) - Struktur Tertutup Magnetik

Model	L	H	I	B	C	D	D1	N-Φ	Weight (kg/unit)
LL-AL25.06 Thread	180	297	75	110×110	148	G1¼″ (Pipe thread)			8
LL-AL25.06 Flange	180	297	75	110×110	148	φ115	φ85	4-φ14	10
LL-AL40.1	240	320	88	φ170	170	φ150	φ110	4-φ18	21
LL-AL50.1	265	335	97	φ190	185	φ165	φ125	4-φ18	26
LL-AL80.1	265	394	122	φ246	248	φ200	φ160	8-φ18	40
LL-AL100.1	350	484	164	φ305	335	φ220	φ180	8-φ18	88
LL-AL150.1	560	602	232	φ440	455	φ285	φ240	8-φ22	202

Contoh Penjelasan Model: LL-AL25.06

Pengukur aliran LL-Liquid Roots

AL-Cangkang besi cor + rotor paduan aluminium

25-DN25

.06-Tekanan 0,6 Mpa

• Flowmeter Tipe Baja Cor (Seri LL-EL) - Struktur Tertutup Magnetik

Model	L	H	I	B	C	D	D1	N×Φ	Weight (kg/unit)
LL-EL25.3 Thread	180	297	75	120×120	148	G1¼″ (Pipe thread)			10
LL-EL25.3 Flange	180	297	75	120×120	148	φ115	φ85	4-φ14	10
LL-EL40.4	240	320	88	φ170	170	φ150	φ110	4-φ18	30
LL-EL50.4	360	370	105	φ226	222	φ165	φ125	4-φ18	41
LL-EL80.4	360	405	128	φ256	258	φ200	φ160	8-φ18	52
LL-EL100.3	450	482	167	φ334	338	φ235	φ190	8-φ22	110
LL-EL150.3	560	602	232	φ455	458	φ300	φ250	8-φ26	215

Contoh Penjelasan Model: LL-EL40.4

Pengukur aliran LL-Liquid Roots

Cangkang baja cor EL + rotor paduan aluminium

40-DN40

.4-Tekanan 4Mpa

2. KONFIGURASI PENGUKUR ALIRAN

Pengukur aliran umumnya dipasok dari pabrik sesuai dengan konfigurasi berikut. Lihat tabel di bawah untuk model penghitung yang sesuai dan parameter kinerjanya:

Type	Parameters	Pictures

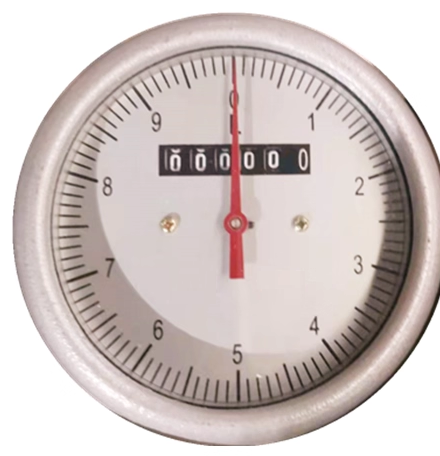

A	Pointer indication, 6-digit totalizer, no reset. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev

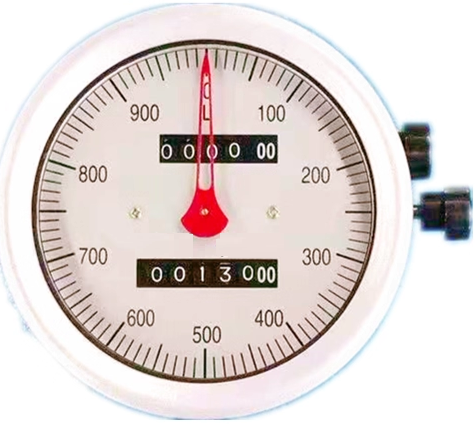

A6	Pointer indication, 6-digit totalizer with 4-digit batch totalizer, resettable. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev
BELZ	Digital display. Displays total flow, instantaneous flow, batch reset, explosion-proof available

3.PEMILIHAN MODEL

Sistem pengkodean berikut digunakan untuk pemilihan model flowmeter Liquid Roots:

Item	Code	Description
Series Type	LL	Liquid Roots Flowmeter
Shell Material	A	Cast iron
	E	Cast steel
	L	Aluminum alloy
Rotor Material	L	Aluminum alloy
Nominal Diameter	25~150	Flow meter sizes from DN 25mm to DN150mm
Pressure Rating	.06	0.6 MPa
	.1	1.0 MPa
	.2	1.6 MPa
	.3	2.5 MPa
	.4	4.0 MPa
Register	A	Mechanical pointer, 6 digits totalizer, no return to zero
	A6	Mechanical pointer, 6 digits totalizer, return to zero
	BELZ-0	Digital indicator, instant and totalized flow, battery power, no output, Explosion proof
	BELZ-1	Digital indicator, instant and totalized flow, 24V DC, Pulse output, 3-wire, Explosion proof
	BELZ-2	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 2-wire, Explosion proof
	BELZ-3	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 4-wire, Explosion proof
	BELZ-4	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, Hart, Explosion proof
Transmitter	BGF-I	Only for A or A6, Pulse output, 3-wire, Explosion proof 12V DC
	BGF-II	Only for A or A6, Pulse output, 3-wire, Explosion proof 24V DC
	BMF	Only for A or A6, 4-20mA output, Explosion proof 24V DC power supply
Accuracy	J	0.2%
Accuracy	J2	0.3%
