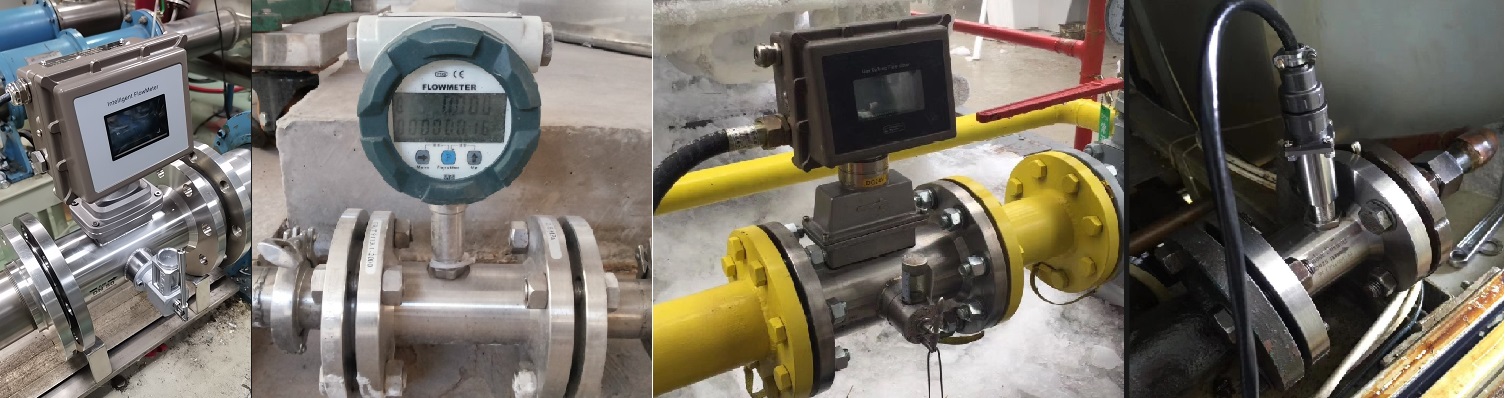

Flowmeter turbin elektronik untuk gas
Pengukur gas turbin kuat dan dirancang untuk beroperasi dengan presisi tertinggi (akurasi pengukuran gas 1,0~1,5%). Semua pengukur turbin (TUF) ini mematuhi semua standar internasional dan memiliki kualitas yang disetujui sebelum meninggalkan pabrik pengukur aliran turbin gas dengan waktu pemasangan yang sesingkat mungkin. Pengukur aliran turbin gas elektronik tidak hanya dengan keluaran digital tetapi juga dengan tampilan digital. Ini adalah perangkat pengukur gas elektronik yang cocok untuk gas, biogas, gas alam, N2, O2, gas helium (He), gas Etilen (C2H4), karbon dioksida (CO2), gas metana, butana, propana, CNG, gas alam terkompresi, udara, pengukuran aliran volumetrik.
Flowmeter turbin gas sebenarnya adalah perangkat yang digunakan untuk mendeteksi laju aliran gas dan aliran dalam pipa gas dalam keadaan tertutup, dan merupakan flowmeter kecepatan yang umum. Flowmeter turbin gas elektronik memiliki indikator LCD untuk menunjukkan laju aliran gas dan aliran total gas, flowmeter gas yang dioperasikan dengan baterai atau daya loop 24 VDC. Pemancar aliran gas digital memiliki keluaran analog 4-20mA, keluaran pulsa atau komunikasi MODBUS RTU atau Protokol HART untuk berbagai keperluan kontrol dan jarak jauh.
Pengukur aliran turbin gas digital dengan peringkat tekanan standar adalah 16 bar, juga dapat dibuat menjadi pengukur aliran turbin gas bertekanan tinggi 300PSI, 300LB, 600$; Pengukur aliran turbin gas digital memiliki opsi untuk RTD suhu internal dan kompensasi serta koreksi sensor tekanan. (EVC) Ukuran permintaan normal pengukur aliran turbin gas elektronik:
Pemancar aliran gas 1 inci, kisaran aliran udara: 42-420 lpm
Rentang pengukuran flow meter turbin gas 2”,DN50: 10- 100 meter kubik per jam,
Pengukur aliran gas ukuran 3 inci, 80mm: 5,5-111 L/s,
Pengukur aliran turbin gas elektronik 4”, DN100 dapat mendeteksi 20-400 m3/jam,
Pengukur aliran turbin gas digital DN150 6”, 50-100 m3/jam,
Pengukur aliran gas DN200 8 “, 80-1600 m3/jam
Pengukur aliran turbin gas ukuran dial 10” 250mm. 200-4000 m3/jam
Pengukur aliran turbin gas elektronik 12 inci dapat mengukur kisaran gas: 188-3825 cfm
Pengukur Aliran Turbin untuk cairan

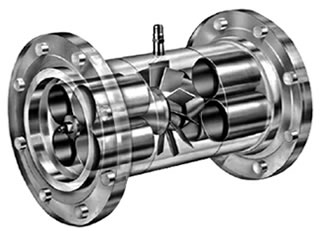

Pengukur aliran turbin menggunakan energi mekanik cairan untuk memutar rotor dalam aliran. Kecepatan putaran sebanding dengan kecepatan fluida yang mengalir melalui pengukur. Pengukur elektronik ini digunakan dalam berbagai industri untuk mengukur cairan yang bersih dan tidak korosif secara andal, seperti air kondensat, air RO, pengukur turbin air keran, air suling, minyak portabel, susu, asam asetat, minyak sawit olein, solar, pengukur aliran turbin cair biodiesel, etil alkohol, bensin, minyak sayur, minyak goreng, minyak kelapa, minyak tanah, bahan bakar jet, pengukur aliran bahan bakar minyak, toluena, xilena, aseton, toluena, pemancar aliran turbin cair butil asetat, dll.
Silverinstruments menawarkan turbin pengukuran aliran cairan terdepan di industri dengan berbagai macam produk, akurasi, dan rentang operasi suhu yang mengesankan.
Pengukur aliran turbin elektronik untuk pengukuran cairan memiliki pulsa NPN, PNP, frekuensi, dan keluaran analog 4-20mA, HART, MODBUS untuk transmisi sinyal jarak jauh, dll.
Pengukur aliran turbin memiliki opsi indikator digital untuk membaca pengukuran cairan secara langsung, juga mudah untuk konfigurasi parameter dengan tombol dan kunci lokal.
Berbagai ukuran sensor turbin, seperti meteran aliran turbin aliran rendah 1/8", meteran aliran turbin mikro 1/4",3/8 inci, meteran air turbin 1/2 inci, meteran aliran turbin cair 3/4 inci, 1 inci, DN50,3 inci, ukuran dial 80mm, meteran turbin air 4 inci, meteran turbin 5 inci, 6 inci, sensor aliran turbin cair 8 inci, meteran aliran turbin 10",12 inci, DN300.
Pengukur aliran baja tahan karat dengan pilihan SUS 304 atau baja tahan karat 316;
Pengukur aliran turbin elektronik bertenaga baterai dengan baterai lithium 3,6 V, 24 VDC atau 220 V AC;
Berbagai pilihan sambungan: meteran aliran turbin cairan wafer, sambungan sekrup NPT atau BSP, meteran aliran turbin higienis dan saniter tri-clamp atau tri-clover, sambungan bergelang dengan standar ANSI, JIS atau DIN;
Pengukur aliran turbin adalah sensor volumetrik in-line untuk mendeteksi laju aliran gas atau cairan; alat ini mendeteksi laju aliran rendah hingga sedang, cairan bersih, korosif rendah, dan viskositas rendah. Pengukur aliran turbin dibagi menjadi pengukur aliran turbin gas dan pengukur aliran turbin cairan. Silver Automation Instruments menyediakan
pengukur turbin elektronik dengan berbagai keluaran, seperti frekuensi, arus untuk operasi PLC atau pengeluaran batch. Alat ini dapat mengukur bahan bakar, bensin, solar, air, air RO, susu, gas alam, biogas, udara bertekanan, dan sebagainya.
Alat ini dioperasikan dengan teknologi sederhana yang dipahami dengan baik; media yang diukur akan menuju badan sensor, yang membuat rotor berputar pada kecepatan yang sebanding dengan kecepatan media dan laju aliran. Saat setiap bilah melewati medan magnet yang dihasilkan oleh penangkap magnetik meter aliran, pulsa tegangan arus bolak-balik dihasilkan.
Fitur Pengukur Aliran Turbin LWGY
✔ Pengukur aliran baja tahan karat ✔ Akurasi tinggi
✔ Biaya harga rendah
✔ Ukuran sensor variabel tersedia, seperti pengukur aliran turbin 1 inci, 2 inci, 3 inci, 4 inci
✔ Kualitas kokoh dan desain kompak kecil untuk pemasangan mudah
✔ Waktu respons cepat
✔ Dapat bekerja untuk cairan konduktif atau non-konduktif
✔ Banyak koneksi proses tersedia: ulir, wafer, flensa,
meteran aliran turbin sanitasi tri-clamp untuk industri higienis
Flowmeter bekerja dengan berbagai cara dan mengukur berbagai elemen. Oleh karena itu, dalam artikel ini saya telah menyediakan semua hal yang akan membantu Anda untuk lebih memahami tentang flowmeter turbin. Desainnya komprehensif dan akan membantu Anda untuk mendapatkan lebih banyak wawasan tentang fungsinya. Baca terus dan temukan jawabannya.

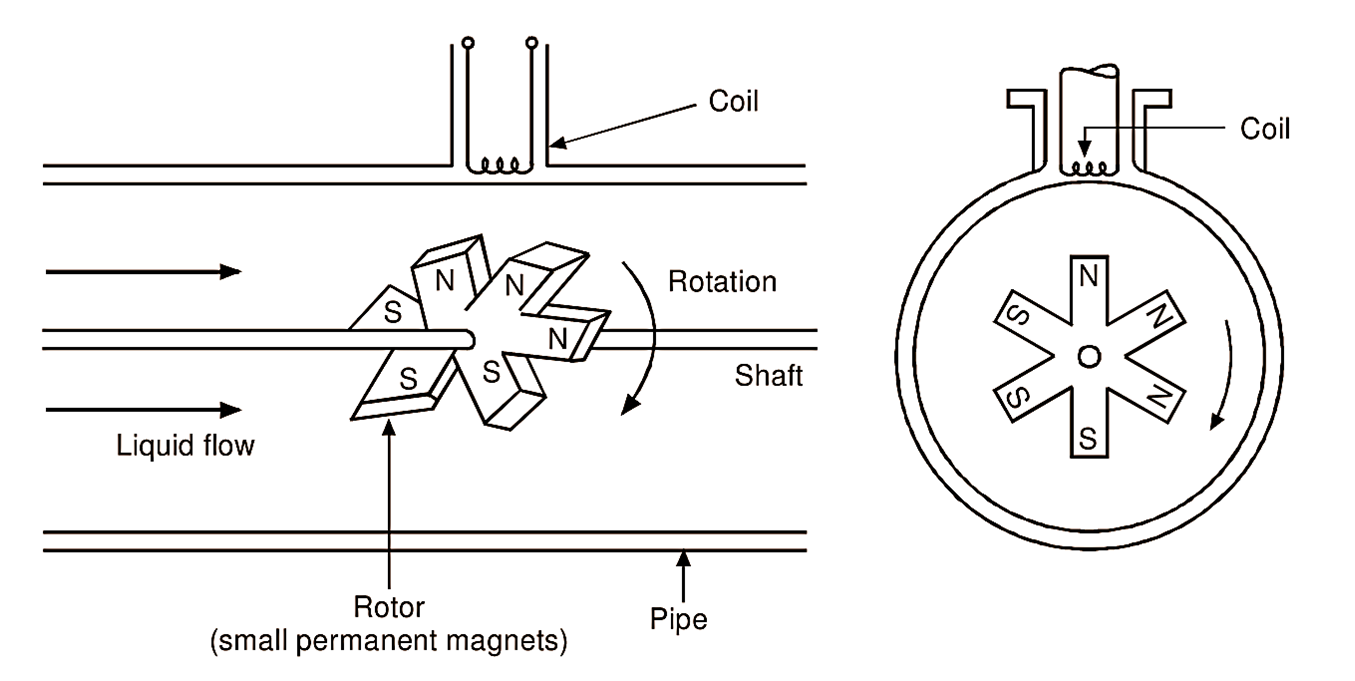

cara kerja pengukur aliran turbin?
Ada poros yang dipasang di dalam
meteran aliran turbin inline untuk menyangga poros lainnya. Ini membantu meminimalkan serangan turbulensi negatif. Penyangga yang disediakan juga menampung bantalan terbuka yang memungkinkan pelumasan sikat sehingga memperpanjang masa pakai meteran aliran turbin. Penyangga ini memiliki cincin pengunci yang digunakan untuk mengencangkannya.
Poros memainkan peran penting dalam mendukung rotor. Oleh karena itu, ketika ada aliran, poros tersebut menginduksi gaya pada sayap rotor yang pada gilirannya akan berputar karena bentuk dan sudutnya meningkatkan gaya. Selain itu, terdapat
pemancar aliran turbin yang terpasang di atas rotor yang menghasilkan sinyal untuk bilah yang lewat. Sensor ditempatkan di luar aliran yang menyala untuk menghindari terjadinya kendala dalam kasus di mana sensor basah digunakan. Sinyal pulsa yang diproses oleh pemancar aliran digunakan dalam menentukan laju aliran cairan atau gas. Sistem pengirim dan pemancar merasakan arah aliran maju.
Elemen terpenting yang membuatnya bergerak bebas adalah baling-baling yang terletak di dalam tabung. Pengukur aliran turbin ini telah dirancang untuk memastikan hanya ada sedikit penurunan tekanan sehingga dianggap sebagai salah satu alat ukur terbaik.
Kelebihan
-Akurasi tinggi
-Biayanya sedang dan harga murah
-Kinerjanya dapat diandalkan
-Sangat baik dalam pengukuran cairan bersih
-Turndownnya mengesankan
Kontra
-Bearing sudah aus
-Tidak dapat diandalkan saat mengukur uap
Harga alat pengukur aliran turbin
Harga meteran aliran turbin ditentukan oleh banyak faktor
a. Flow meter turbin gas atau turbin cairan berbeda
b. Ukuran sensor flow meter turbin berbeda, harganya berbeda
c. Pemancar aliran turbin yang berbeda, biaya yang berbeda, seperti apakah perlu pengukur aliran turbin digital, apakah perlu HART atau RS485.
d. Suhu tinggi atau tekanan tinggi juga sangat mempengaruhi harga flow meter turbin
Pembuatan Turbin Meter
Ada banyak pabrik pengukur aliran turbin dengan merek ternama, seperti pengukur aliran turbin Cameron Nuflo, pengukur aliran Blancett, pengukur aliran turbin Daniel, pengukur aliran turbin Omega, pengukur aliran turbin Badger, pengukur aliran turbin Helical, pengukur aliran turbin Emerson, pengukur aliran turbin elektronik K24, semuanya merupakan pengukur aliran turbin yang tangguh dengan harga yang tidak murah. Namun, Silver Automation Instruments menjual pengukur aliran ekonomis sebagai alternatif atau pengganti dengan harga murah.
akurasi pengukur aliran turbin
Pengukur aliran turbin gas SGW dengan akurasi 1,5% atau 1,0%, pengukur aliran turbin cair dengan akurasi 0,5~1,0%
Cara mengoperasikan
Alat ini melakukan pengukuran aliran pada kecepatan gas dan cairan. Komputer aliran fungsional dapat digunakan untuk mengoreksi suhu, tekanan, dan sifat fluida yang memastikan tercapainya akurasi yang diinginkan. Fluida non-pelumas dapat merusak bantalannya dan memengaruhi flowmeter sehingga kehilangan tingkat akurasinya. Namun, beberapa memiliki fitting gemuk yang memungkinkannya digunakan dengan fluida non-pelumas. Selain itu, Flowmeter turbin ini dirancang untuk beroperasi dengan rentang suhu terbatas hingga 60 c yang berarti rentan terhadap kerusakan saat terkena suhu yang melebihi nilai ini.
Alat ini digunakan untuk cairan hingga 10 inci (
pengukur aliran turbin DN250 ). Berat dan ukuran turbin yang lebih besar mungkin memerlukan penyangga dan fondasi beton. Saat menangani cairan korosif, perhatian juga harus diberikan pada material, seperti fitting, bantalan, rotor, dan bodi.
Industri kimia, minyak bumi, dan air sebagian besar menggunakan Flowmeter turbin. Beberapa industri kimia, makanan, dan minuman juga dapat menggunakan Flowmeter jenis ini. Flowmeter ini berfungsi untuk menyimpan transfer hidrokarbon dalam industri minyak bumi dan sistem distribusi untuk pabrik air. Kami sering menggunakan instrumentasi aliran ini sebagai
flowmeter gas alam , flowmeter diesel,
flowmeter bahan bakar , dll.
Industri yang menggunakan meteran aliran turbin
Pengukur Aliran Turbin digunakan dalam industri berikut ini sesuai dengan besaran terbesar hingga terkecil.
-Minyak dan gas
-Air dan air limbah
-Utilitas gas
-Kimia
-Kekuatan
-Makanan dan minuman
-Dirgantara
-Farmasi
- Pulp dan kertas
Aplikasi dan Risiko
Keakuratan akan terganggu pada laju aliran yang lambat. Oleh karena itu, flowmeter perlu dioperasikan pada kecepatan di atas 5%. Kecepatan yang tinggi juga dapat menyebabkan keausan. Cairan yang tidak mengandung pelumas juga dapat membuatnya kurang akurat, oleh karena itu Anda harus cukup berhati-hati untuk menghindari ketidaknyamanan tersebut. Flowmeter juga tidak boleh digunakan dalam cairan yang kotor untuk mengurangi terjadinya kerusakan bantalan.
Alat ini dapat rusak atau menjadi kurang akurat saat terjadi transisi mendadak dari aliran gas ke aliran cair. Skenario ini dapat terjadi saat alat berada di bawah aliran slug atau pipa yang terkikis. Anda juga harus menghindari aliran dua fase karena akan terjadi pengukuran yang tidak akurat. Pengukur aliran turbin gas dan pengukur aliran turbin cair berbeda, pelanggan harus menentukan cairan saat membeli pengukur aliran turbin ke pabrik pembuatnya.
Jika Anda cukup tidak beruntung mengalami kerusakan pada flowmeter Anda, Anda perlu memilih pengganti dengan bijak. Anda harus memperhatikan tingkat akurasi yang Anda butuhkan. Lebih baik memilih sistem yang mahal tetapi dapat diandalkan.
Terakhir, sebelum Anda membeli, pastikan alat ini memiliki garansi jika terjadi kerusakan yang tidak terduga. Sebagian besar kasus yang menyebabkan kerusakan adalah karena penggunaan yang salah. Seperti yang telah saya katakan sebelumnya, Non-lubricant adalah kit yang direkomendasikan karena dapat membuat sistem ini kehilangan keakuratannya. Oleh karena itu, penting untuk menggunakannya untuk tujuan yang tepat guna memastikan Anda memperoleh hasil yang andal dan akurat.
