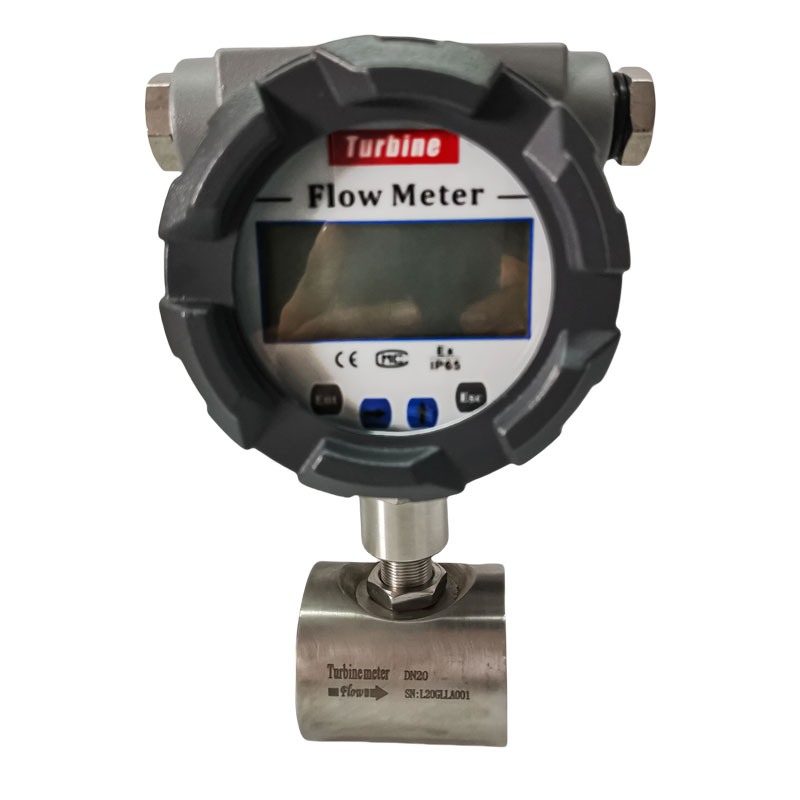

Pengukur Aliran Turbin Tekanan Tinggi

Apa prinsip kerja flowmeter turbin tekanan tinggi?

Prinsipnya mudah dipahami, dan intinya adalah menggunakan gaya tumbukan aliran cairan untuk menggerakkan impeler agar berputar. Ketika cairan bertekanan tinggi mengalir melalui pengukur aliran, cairan tersebut akan menumbuk bilah impeler. Semakin cepat laju aliran cairan, semakin besar gaya tumbukan, dan semakin cepat impeler berputar. Ketika impeler berputar, ia memicu sensor internal, yang mengubah sinyal putaran menjadi sinyal listrik. Setelah diproses dan dikonversi, data laju aliran cairan dapat diperoleh secara akurat. Seluruh proses ini cocok untuk kondisi kerja bertekanan tinggi 400 bar, dan juga dapat memastikan stabilitas sinyal tanpa perlu melakukan debugging prinsip yang kompleks.

Meter turbin cairan bertekanan tinggi menggunakan koneksi tipe wafer , menjaga struktur tetap kompak sekaligus mampu menangani tuntutan lingkungan bertekanan tinggi.

Cairan apa saja yang dapat diukur oleh flow meter turbin cairan bertekanan tinggi?

Lingkup aplikasinya sangat luas, dan cairan pembersih bertekanan tinggi umum dapat diukur, seperti oli hidrolik bertekanan tinggi ISO VG46, air bertekanan tinggi industri TDI (toluena diisosianat), MeCl ( Metilen Klorida ), larutan etilen glikol , bahan bakar ringan, dll. Perlu diperhatikan bahwa cairan yang mengandung banyak pengotor, viskositas tinggi (melebihi sekitar 50 cp), atau korosif kuat tidak boleh diukur. Cairan seperti itu akan mengikis impeler dan menyebabkan korosi pada cangkang, yang memengaruhi akurasi pengukuran dan masa pakai.

Berapakah tekanan maksimum yang dapat ditangani oleh flow meter turbin cairan?

Tekanan maksimumnya adalah 40MPa (5800 psi) , yang mampu menahan tekanan tinggi tersebut dalam waktu lama dalam penggunaan sebenarnya. Flowmeter TUF ini dirancang khusus untuk kondisi tekanan tinggi, dengan komponen inti yang terbuat dari material berkekuatan tinggi dan tahan tekanan tinggi.

Casing ini telah menjalani pengujian tekanan yang ketat dan dapat beroperasi di lingkungan bertekanan 40MPa atau lebih rendah untuk waktu yang lama tanpa kebocoran, deformasi, atau masalah lainnya.

Selama tekanan pipa tidak melebihi nilai nominal 5800 psi, alat ini dapat bekerja secara stabil dan beradaptasi dengan berbagai cairan bertekanan tinggi seperti oli hidrolik bertekanan tinggi dan air bertekanan tinggi.

Berapakah tingkat akurasi flow meter turbin cairan bertekanan tinggi?

Akurasi sepenuhnya memenuhi standar, dan akurasi pengukuran konvensional dapat mencapai ± 0,5%~± 1,0% , memenuhi kebutuhan pengukuran dan pengendalian sebagian besar cairan bertekanan tinggi di industri.

Impeller ini mengadopsi desain penyeimbangan dinamis yang presisi dan dilengkapi dengan sensor berkinerja tinggi, yang dapat menangkap pembacaan secara akurat bahkan jika ada fluktuasi kecil dalam laju aliran di bawah kondisi tekanan tinggi. Data yang dihasilkan stabil dan tidak memerlukan kalibrasi yang sering.

Apakah sulit memasang flow meter turbin wafer?

Pengukur aliran turbin tipe tekanan tinggi dibuat dengan koneksi wafer.

Sambungan wafer memudahkan pemasangan, tanpa memerlukan basis flensa tambahan yang rumit. Sambungan ini dapat langsung dijepit di antara dua flensa pipa, disejajarkan dengan lubang baut, dan dikencangkan.

Kompatibel dengan flensa standar konvensional, tidak perlu menyesuaikan aksesori secara terpisah, menghemat waktu dan tenaga dalam konstruksi di lokasi. Pemasangan dapat diselesaikan oleh satu orang dengan alat sederhana, sangat cocok untuk skenario pipa bertekanan tinggi dengan ruang yang terbatas.

Apa saja yang perlu dilakukan untuk perawatan harian, dan apakah akan membosankan?

Perawatannya sangat sederhana, dan pada dasarnya tidak perlu sering dibongkar. Periksa secara berkala apakah baut penghubung longgar (untuk mencegah kebocoran tekanan tinggi), jaga kebersihan wadah flowmeter, dan hindari kotoran menempel. Dalam penggunaan normal, kalibrasi setiap 12 bulan jika diinginkan dapat memastikan akurasi pengukuran, dengan biaya perawatan rendah di kemudian hari, dan cocok untuk kebutuhan operasi berkelanjutan di industri.

Dimensi untuk pengukur aliran turbin tekanan tinggi
