Cara Memilih Alat Pengukur Aliran Glikol

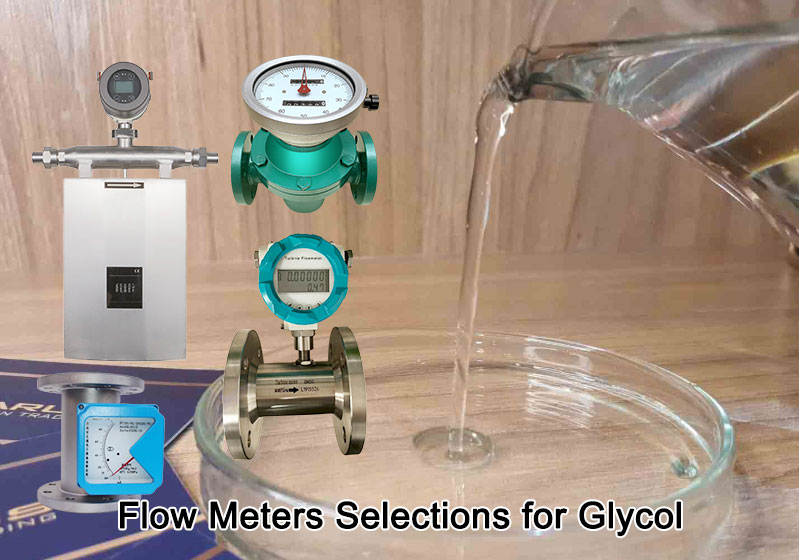

Glikol, sebagai salah satu bahan baku kimia, pelarut, dan antibeku yang penting, banyak digunakan di beberapa industri seperti petrokimia, otomotif, dan tekstil. Pengukuran laju aliran glikol secara akurat sangat penting untuk pengendalian proses, akuntansi biaya, dan transfer kepemilikan serta jaminan kualitas produk. Artikel ini akan menganalisis secara mendalam karakteristik aplikasi pengukuran laju aliran glikol menggunakan flowmeter Coriolis , flowmeter roda gigi oval , flowmeter area variabel , dan flowmeter turbin cair (flowmeter TUF) dalam mengukur laju aliran glikol, serta memberikan referensi pemilihan bagi para insinyur dan pengguna akhir.

Glikol yang banyak digunakan memerlukan pengukuran aliran.

Karakteristik fisik medium glikol

Konduktivitas glikol relatif rendah, dengan konduktivitas sekitar 1,07 × 10⁻⁶ S/cm, yang membatasi penerapan flow meter elektromagnetik pada medium ini.

Apakah flow meter magnetik dapat mengukur aliran glikol?

Medium glikol murni tidak cocok untuk flow meter elektromagnetik karena konduktivitasnya yang rendah, tetapi jika berupa pelarut glikol + air, terutama jika proporsi airnya sangat besar, flow meter elektromagnetik dapat mengukurnya. Jika medium glikol + air diukur menggunakan flow meter elektromagnetik, terdapat banyak keuntungan, seperti tidak adanya komponen sensor yang bergerak, pengukuran dua arah, dan sensor aliran berbiaya rendah.

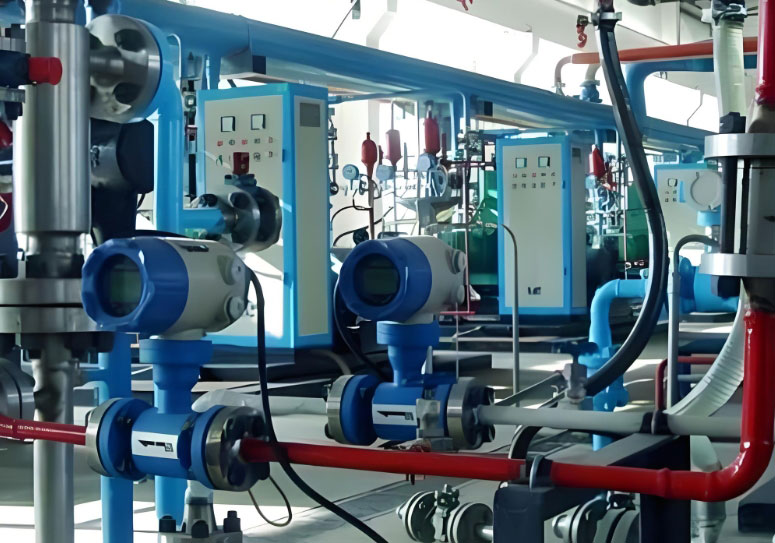

Pengukur aliran magnetik dapat mengukur pelarut glikol + air.

Pengukur aliran turbin (TUF) untuk pengukuran aliran glikol

Analisis aplikasi pengukur aliran turbin cairan

Pengukur aliran turbin cair mengukur berdasarkan prinsip bahwa frekuensi putaran bilah turbin di bawah propulsi glikol cair berbanding lurus dengan laju aliran glikol. Dengan demikian, pengukur aliran turbin cair merupakan solusi ekonomis untuk pengukuran aliran glikol.

Apakah flow meter turbin mampu menangani viskositas glikol?

Meskipun viskositas etilen glikol agak tinggi, yang bisa mencapai 16,1 cP, namun flow meter TUF dapat menangani cairan bersih dengan viskositas maksimal sekitar 45 cP, sehingga flow meter turbin dari silverinstruments.com dapat menangani pekerjaan yang berat tersebut.

Spesifikasi Teknis pengukur aliran turbin

Rentang TUF Flow untuk berbagai ukuran sensor dan kehilangan tekanan.

Akurasi pengukuran flow meter turbin cairan biasanya ± 0,5% hingga ± 1,0%.

Flowmeter tipe ini memiliki keunggulan kecepatan respons yang cepat dan rasio rentang yang besar (sekitar 10:1), serta cocok untuk sistem transportasi etilen glikol dengan perubahan laju aliran yang besar.

Pengukur aliran glikol digital: memiliki output pulsa 4-20mA, opsi dengan komunikasi MODBUS RTU, HART, dengan pemancar aliran untuk menampilkan laju aliran glikol dan aliran total.

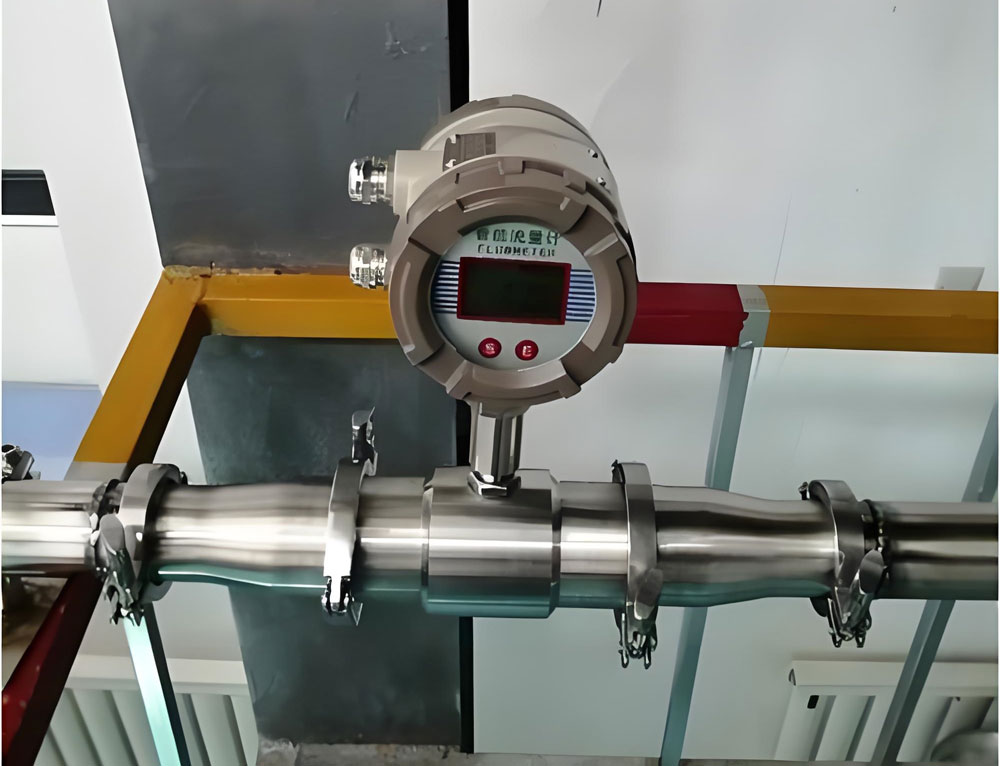

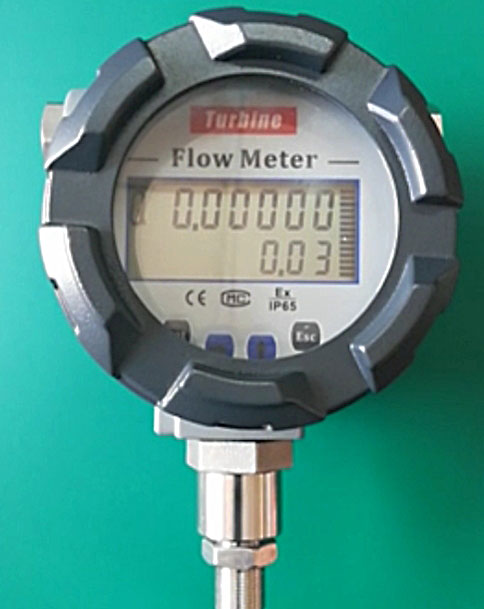

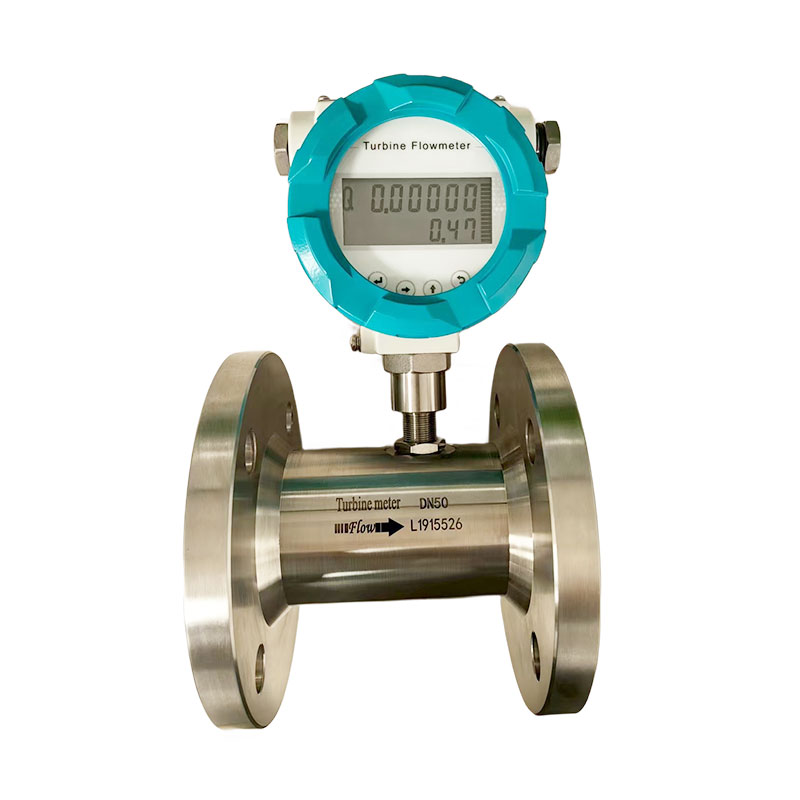

Pengukur aliran turbin digital dengan tampilan digital untuk menunjukkan laju aliran glikol dan aliran total.

Pada jalur pipa transmisi etilen glikol, pemasangan meteran aliran turbin cair memerlukan perhatian khusus pada persyaratan bagian pipa lurus depan dan belakang. Biasanya perlu dipastikan panjang bagian pipa lurus dari depan 10D hingga belakang 5D untuk memastikan stabilitas medan aliran. Sementara itu, karena kinerja pelumasan etilen glikol, masa pakai bantalan turbin relatif panjang.

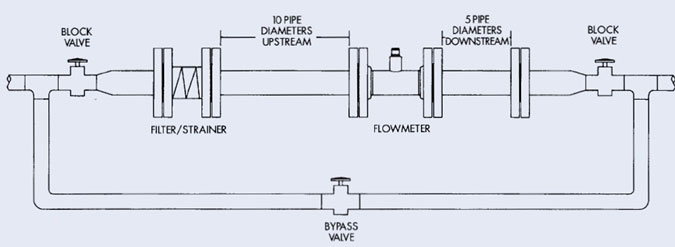

Pipa lurus yang cukup sebelum dan sesudah pengukur aliran turbin

Apa alat pengukur aliran glikol dengan akurasi terbaik?

Pengukur aliran Coriolis adalah pengukur aliran glikol dengan akurasi terbaik.

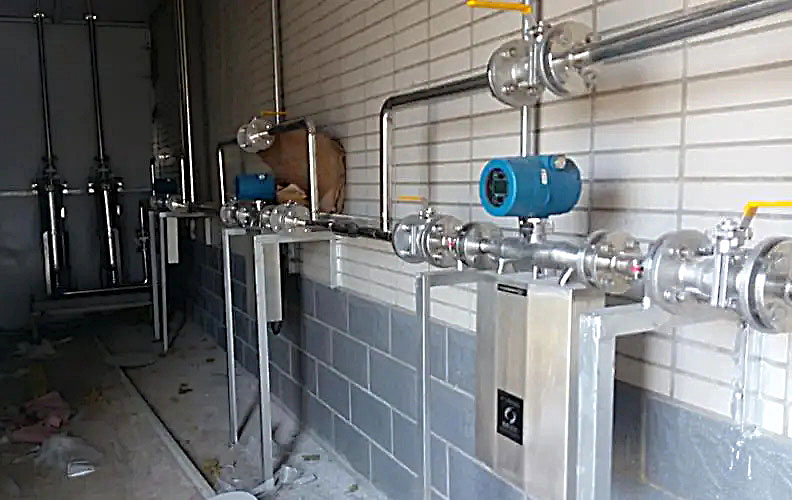

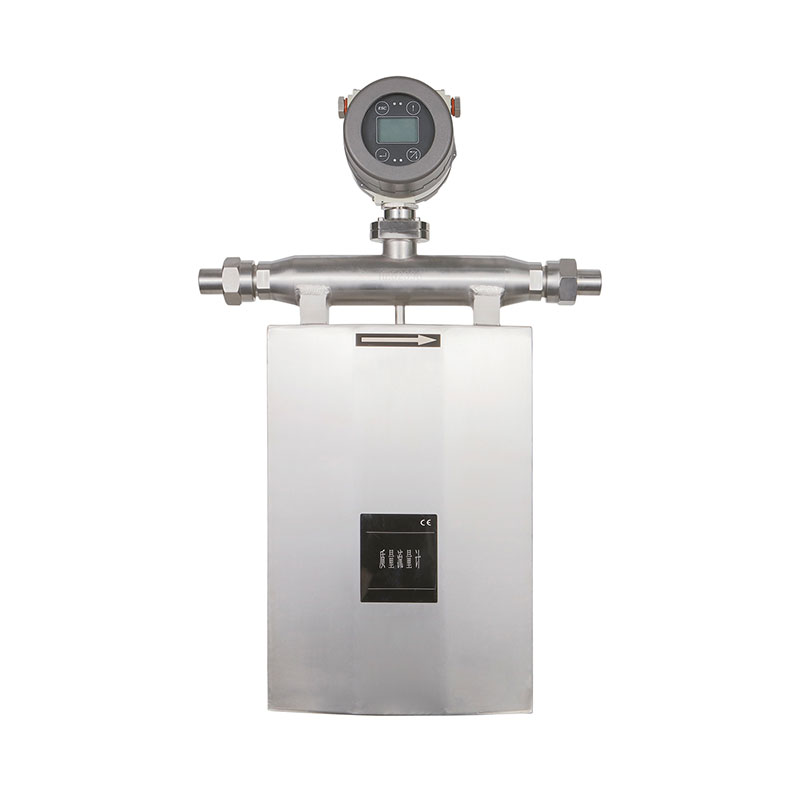

Pengukur aliran glikol dengan akurasi terbaik - tipe Coriolis

Flowmeter Coriolis didasarkan pada prinsip gaya Coriolis dan menentukan laju aliran massa dengan mengukur perbedaan fase yang dihasilkan oleh tabung yang bergetar selama aliran cairan glikol. Dalam pengukuran aliran glikol, flowmeter Coriolis menunjukkan keunggulan yang signifikan.

Akurasi pengukuran flowmeter massa jenis ini sangat tinggi, biasanya mencapai akurasi pembacaan ± 0,1% ~0,2%, dan tidak dipengaruhi oleh perubahan densitas fluida, viskositas, suhu, dan tekanan. Untuk media seperti glikol, flowmeter Coriolis dapat memberikan hasil pengukuran aliran massa yang stabil dan andal. Pada saat yang sama, flowmeter ini juga dapat mengukur aliran massa total, densitas glikol, dan suhu secara bersamaan, sehingga memberikan pengukuran berbagai parameter untuk pengendalian proses.

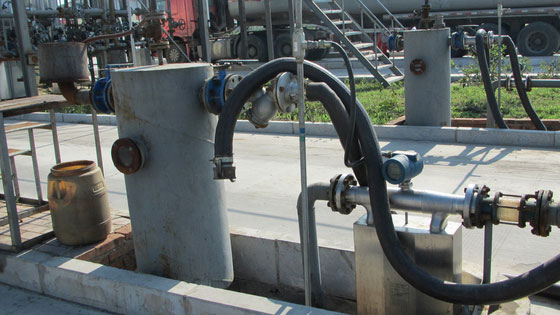

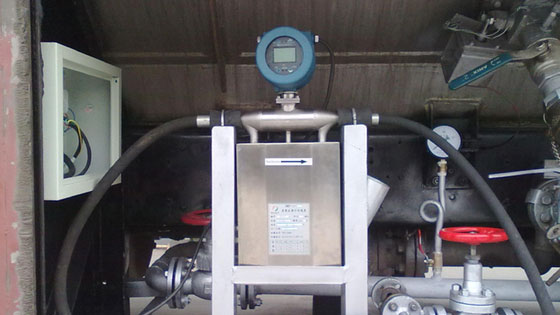

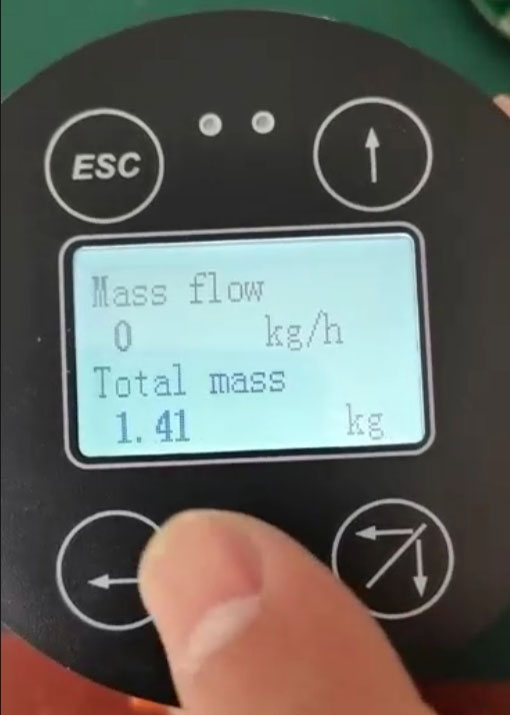

Berbagai parameter dapat diukur dengan Coriolis.

Struktur tabung lurus dan tabung bengkok pada flowmeter Coriolis memiliki karakteristik masing-masing dalam aplikasi etilen glikol. Kehilangan tekanan pada flowmeter tabung lurus kecil, tetapi sensitif terhadap getaran; flowmeter tabung bengkok memiliki akurasi pengukuran yang tinggi, tetapi kehilangan tekanannya relatif besar. Dalam sistem pengangkutan etilen glikol, karena viskositas medium yang tinggi, disarankan untuk memilih flowmeter Coriolis tabung bengkok dengan diameter yang lebih besar untuk menyeimbangkan akurasi pengukuran dan kehilangan tekanan.

Kekurangan penggunaan meter Coriolis untuk glikol

Biaya awalnya paling tinggi, saat ini flow meter Coriolis adalah flow meter termahal di antara semua jenis flow meter.

Ukuran dan beratnya relatif besar.

Sensitif terhadap getaran selama pemasangan pipa (membutuhkan penyangga yang baik), tetapi tidak memerlukan pipa lurus sebelum dan sesudah flow meter.

Pengukur aliran roda gigi oval untuk pengukuran aliran glikol

Karakteristik teknis flowmeter roda gigi oval

Pengukur aliran roda gigi oval adalah pilihan hemat biaya yang banyak digunakan dalam pengendalian proses, pemuatan batch, dan aplikasi lainnya.

Flowmeter roda gigi oval adalah jenis flowmeter perpindahan positif, yang menghitung laju aliran dengan mengukur berapa kali volume cairan glikol tetap melewati alat tersebut, dan termasuk dalam jenis flowmeter mekanik. Flowmeter roda gigi oval dan flowmeter roda gigi heliks adalah jenis flowmeter PD yang umum digunakan dalam pengukuran etilen glikol.

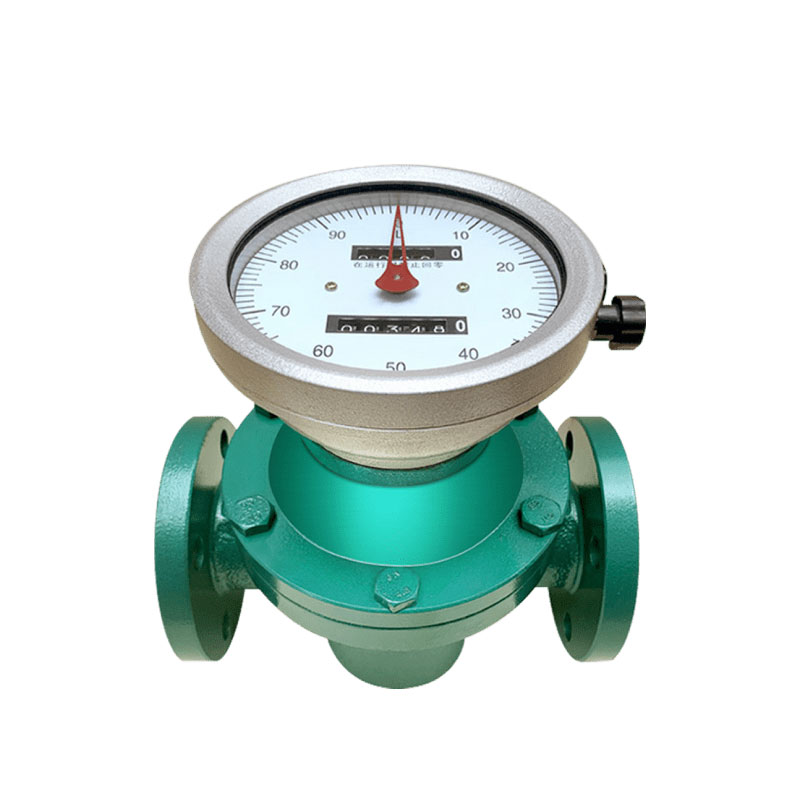

Pengukur aliran roda gigi oval menghitung glikol dengan mengukur waktu putaran roda gigi.

Pengukur aliran roda gigi oval memiliki karakteristik struktur sederhana dan akurasi pengukuran tinggi, serta berkinerja andal dan akurat dalam pengukuran aliran glikol. Karena kinerja pelumasan glikol yang sangat baik, alat ini dapat secara efektif mengurangi keausan antar roda gigi dan memperpanjang umur pakai pengukur aliran. Akurasi pengukuran pengukur aliran jenis ini biasanya dapat mencapai ± 0,2%, yang cocok untuk mengukur laju aliran glikol cair kecil dan menengah.

Flowmeter roda gigi oval menggunakan dua roda gigi oval yang saling mengunci sebagai elemen pengukuran, yang memiliki reproduktivitas yang baik dalam pengukuran etilen glikol. Karena karakteristik viskositas etilen glikol, flowmeter roda gigi oval dapat mencapai efek penyegelan yang baik dan mengurangi kesalahan kebocoran.

Namun, perlu dicatat bahwa flow meter volumetrik memerlukan kebersihan fluida yang tinggi, dan pengotor dalam etilen glikol dapat memengaruhi akurasi pengukuran dan pengotor bahkan dapat menyebabkan flow meter PD macet dan rusak.

Keunggulan utama flowmeter roda gigi oval adalah pengukurannya tidak terpengaruh oleh perubahan sifat fluida, dan memiliki kemampuan adaptasi yang baik terhadap media dengan perubahan viskositas yang besar seperti etilen glikol. Pada saat yang sama, jenis flowmeter ini dapat mengukur laju aliran yang sangat rendah, seperti rentang aliran 10 ml/menit dengan laju aliran terukur minimum beberapa mililiter per menit, memenuhi kebutuhan situasi aliran rendah.

Persyaratan rendah untuk bagian pipa lurus saat memasang flow meter roda gigi oval untuk glikol

Pengukur aliran roda gigi oval dapat bekerja tanpa catu daya eksternal (penghitung mekanis).

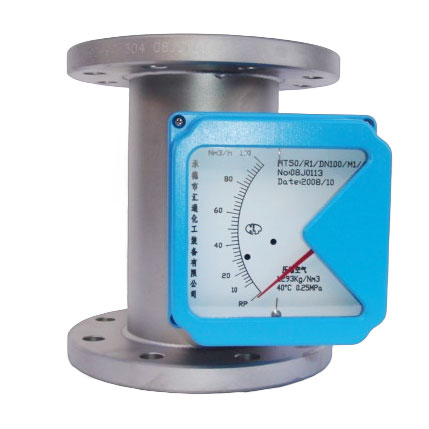

Pengukur aliran mekanis untuk pengukuran aliran glikol

Pengukur aliran tabung logam untuk pengukuran glikol

Prinsip:

Sebuah tabung logam tirus yang dipasang secara vertikal berisi pelampung yang bergerak bebas. Etilen glikol mengalir ke atas melalui tabung, mengangkat pelampung hingga celah melingkar antara pelampung dan dinding tabung menciptakan keseimbangan. Laju aliran ditunjukkan oleh ketinggian pelampung (pembacaan langsung) atau dikonversi menjadi sinyal listrik.

Keunggulan menggunakan rotameter tabung logam

• Tidak memerlukan daya untuk indikasi visual lokal.
• Menangani perubahan viskositas (misalnya, kisaran glikol 16,5–57 cP)
• Penurunan tekanan rendah dan kendala pemasangan minimal
• Konstruksi kokoh (seluruhnya dari logam, tahan terhadap sifat-sifat glikol)
• Hemat biaya untuk aplikasi yang tidak kritis.

Kontra:

• Akurasi sedang (±1–5% FS), tidak cocok untuk transfer hak asuh.
• Rasio putaran terbatas (biasanya 10:1)
• Bagian yang bergerak (pelampung) rentan terhadap kemacetan akibat glikol yang terkontaminasi.
• Opsi keluaran (misalnya, 4–20mA) menambah biaya dibandingkan model visual dasar.

Cocok untuk:

Pemantauan etilen glikol yang tidak kritis dalam sistem HVAC, sirkulasi pendingin industri, atau pemberian dosis bahan kimia di mana presisi ekstrem tidak diperlukan. Hindari penggunaan untuk keperluan perdagangan atau kontrol presisi tinggi.

Perbandingan kinerja tiga jenis pengukur aliran

Dari perspektif akurasi pengukuran, flowmeter Coriolis memiliki akurasi tertinggi, diikuti oleh flowmeter roda gigi oval, dan flowmeter turbin cair relatif lebih rendah. Dalam pengukuran glikol, flowmeter Coriolis dapat memberikan akurasi pengukuran ± 0,1%, yang tidak dipengaruhi oleh perubahan sifat fisik medium; akurasi flowmeter roda gigi oval sekitar ± 0,5%, cocok untuk kondisi kerja yang stabil; akurasi flowmeter turbin cair adalah ± 0,5% hingga ± 1,0%, dan koreksi viskositas perlu dipertimbangkan.

Jika mempertimbangkan akurasi, Coriolis adalah yang terbaik.

Dari perspektif kehilangan tekanan, flow meter roda gigi oval memiliki kehilangan tekanan tertinggi, diikuti oleh flow meter Coriolis, dan flow meter turbin cair relatif lebih kecil. Dalam sistem transportasi glikol, kehilangan tekanan merupakan faktor pertimbangan penting.

Dari perspektif biaya perawatan, flowmeter turbin cair memiliki biaya perawatan terendah, diikuti oleh flowmeter roda gigi oval yang memiliki biaya perawatan relatif lebih tinggi karena keausan mekanis. Flowmeter Coriolis tidak memiliki bagian yang bergerak di dalam sensor, sehingga membutuhkan biaya perawatan yang lebih rendah.

Biaya meter turbin rendah, tetapi memiliki bagian yang bergerak di dalamnya.

Saran seleksi dan prospek aplikasi

Disarankan untuk menggunakan berbagai jenis flow meter untuk berbagai skenario aplikasi. Untuk kebutuhan pengukuran presisi tinggi dalam transaksi serah terima glikol (transfer kepemilikan), disarankan untuk menggunakan flow meter Coriolis.

Saat mempertimbangkan flow meter transfer kepemilikan, Coriolis adalah yang terbaik.

Untuk proses produksi dengan persyaratan kontrol proses yang tinggi, flow meter roda gigi oval adalah pilihan yang ideal.

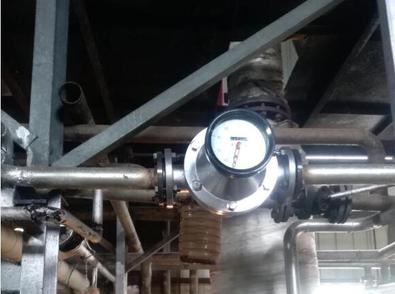

Pengukur aliran roda gigi oval cocok untuk pengendalian proses glikol dan pengendalian batch.

Untuk aplikasi pemantauan dan pengendalian umum, meteran aliran turbin cairan memiliki efektivitas biaya yang baik.

Untuk pemantauan dan pengendalian glikol secara umum, flow meter turbin sudah cukup.

Seiring dengan perkembangan Industri 4.0 dan manufaktur cerdas, teknologi pengukuran aliran glikol juga terus maju. Penerapan material baru telah meningkatkan ketahanan korosi pada flow meter, dan pengenalan teknologi digital telah meningkatkan tingkat pengukuran cerdas.

Di masa depan, pengukuran multi parameter, diagnosis jarak jauh, dan pemeliharaan prediktif akan menjadi arah pengembangan teknologi pengukuran aliran etilen glikol.

Dengan mempertimbangkan akurasi pengukuran, ekonomi, dan keandalan, personel teknik dan teknis harus memilih jenis flowmeter yang tepat berdasarkan persyaratan aplikasi spesifik, dan sepenuhnya mempertimbangkan karakteristik media etilen glikol selama pemasangan dan penggunaan untuk memastikan pengoperasian sistem pengukuran yang stabil dalam jangka panjang.
