Bagaimana cara mengukur laju aliran gas alam?

Untuk mengukur aliran gas alam, dapat dilakukan pengukuran laju aliran volume atau laju aliran massa . Berdasarkan prinsip flow meter, untuk mengukur aliran gas alam, dapat digunakan flow meter perpindahan positif ( PD flow meter ), flow meter tekanan diferensial (DP flow meter), dan flow meter turbin , flow meter vortex shedding , flow meter ultrasonik, flow meter coriolis, atau thermal mass flow meter .

Pengukur aliran tekanan diferensial untuk mengukur aliran gas alam

Pengukur aliran tekanan diferensial didasarkan pada persamaan Bernoulli dan persamaan kontinuitas fluida. Ketika fluida (seperti gas alam) melewati pengukur aliran DP, akan dihasilkan perbedaan tekanan sebelum dan sesudah perangkat pelambatan, dan nilai perbedaan tekanan ini sebanding dengan kuadrat laju aliran. Pengukur aliran tekanan diferensial meliputi pengukur aliran orifice plate, pengukur aliran V-cone, pengukur aliran seimbang, pengukur aliran ventura, pengukur aliran nosel, pengukur aliran nosel radius panjang, dll. Untuk pengukuran laju aliran gas alam, kami biasanya menggunakan pengukur aliran orifice plate, pengukur aliran V-cone, dan pengukur aliran seimbang, dll.
Pengukur aliran tekanan diferensial umumnya terdiri dari elemen primer, pengukur aliran tekanan diferensial, manifold 3 arah, untuk pengukuran gas alam, kita juga perlu melengkapi pemancar aliran multi-variabel, sensor tekanan, RTD untuk mewujudkan kompensasi suhu dan tekanan.

Pengukur aliran turbin gas untuk mengukur laju aliran gas alam

Bagaimana alat pengukur aliran turbin gas (TUF) mengukur NG?
Ketika gas alam mengalir melalui sensor aliran turbin, turbin dipaksa berputar di bawah aksi gaya dorong gas alam (NG), dan kecepatannya sebanding dengan kecepatan aliran rata-rata gas alam. Rotasi turbin secara periodik mengubah nilai resistansi magnetik konverter magnetoelektrik, dan fluks magnetik dalam kumparan deteksi mengikutinya. Perubahan periodik terjadi, menghasilkan sinyal pulsa listrik periodik. Dalam rentang aliran tertentu (bilangan Reynolds), sinyal pulsa listrik sebanding dengan aliran volume gas alam yang mengalir melalui sensor aliran turbin.

Keuntungan meter aliran turbin gas alam:
✅ Pengukur aliran turbin gas untuk NG memiliki akurasi tinggi: 1,0~ 1,5%
✅ Pengukur aliran turbin gas digital dengan tampilan elektronik, keluaran pulsa, keluaran frekuensi, keluaran 4-20mA
✅ Pemancar aliran turbin gas alam memiliki opsi protokol MODBUS atau HART
✅ Struktur kompak dan mudah dipasang
✅ Dapat dibuat menjadi flow meter digital gas alam tipe tekanan tinggi
✅ Sensor aliran gas berbahan stainless steel

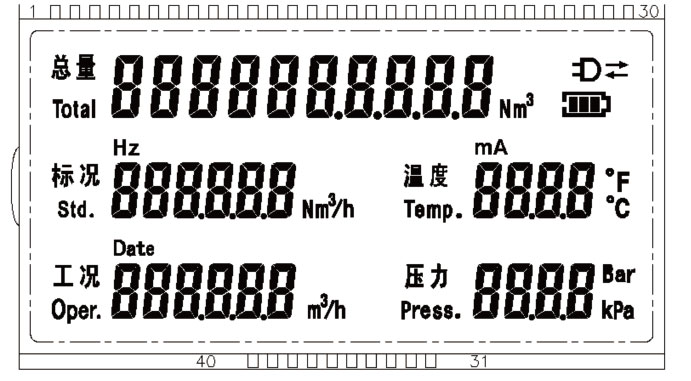

✅ Tampilan digital untuk menunjukkan aliran total gas alam, aliran standar (Keadaan standar adalah suhu 20 ℃ dan tekanan 101.325kPa atau 0 ℃, 101.325kPa), tekanan operasi, suhu dan tekanan gas alam


Kerugian dari flow meter turbin gas alam
Verifikasi dan kalibrasi berkala diperlukan setelah menjalankan periode waktu untuk mengukur gas alam.
Koreksi dan kompensasi suhu dan tekanan diperlukan, karena kepadatan gas alam memiliki dampak besar pada akurasi sensor aliran turbin gas.
Pipa lurus yang cukup dibutuhkan di hulu dan hilir saat memasang meteran aliran turbin gas alam.
Pengukur aliran turbin gas alam tidak cocok untuk pengukuran aliran berdenyut dan aliran fase campuran.

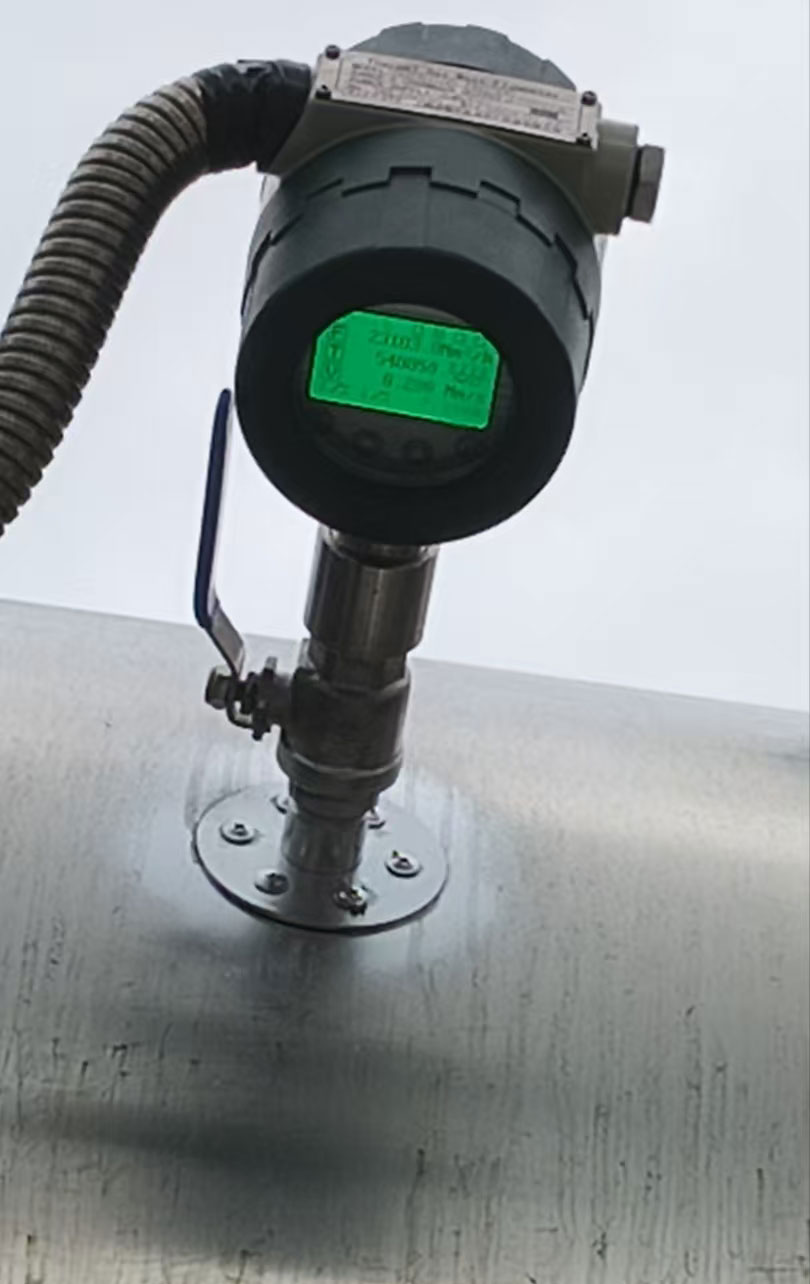

Pengukur aliran turbin gas alam inline tidak dapat dibuat untuk jaringan pipa NG besar, sedangkan pengukur aliran massa termal penyisipan dapat berfungsi.

Pengukur Aliran Vortex untuk mengukur gas alam

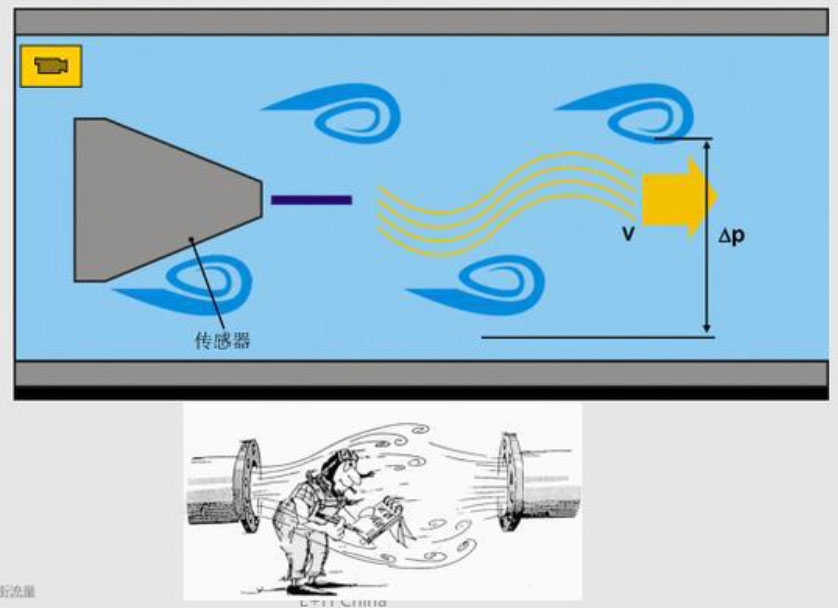

Bagaimana cara kerja alat ukur aliran pusaran untuk mengukur NG?

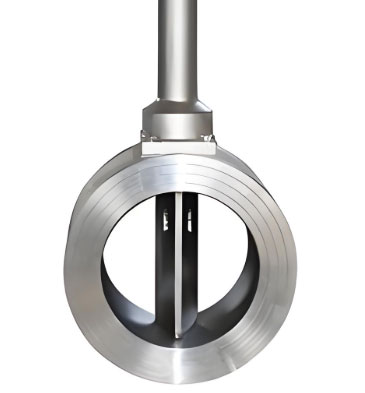

Generator pusaran non-arus ditempatkan di sensor aliran pelepasan pusaran, dan gas alam dipisahkan secara bergantian di kedua sisi generator pusaran untuk melepaskan dua baris jalur pusaran yang teratur dan berselang-seling. Dalam rentang aliran tertentu (bilangan Reynolds), frekuensi pemisahan pusaran sebanding dengan aliran volume gas alam yang mengalir melalui sensor aliran pusaran.


Keuntungan dari pengukur aliran pelepasan pusaran untuk gas alam
✅ Struktur sederhana, tidak ada bagian yang bergerak, mudah dipasang dan dirawat
✅ Akurasi pengukur aliran vortex untuk gas alam bisa 1,5-2%
✅ Rasio penurunan untuk pengukur aliran pusaran gas alam adalah 10: 1
✅ Kehilangan tekanan rendah untuk pipa gas alam
✅ Pengukur aliran pusaran gas alam digital memiliki tampilan digital untuk menunjukkan aliran instan gas alam dan aliran total
✅ Pemancar aliran pusaran memiliki frekuensi, pulsa atau keluaran 4-20mA
✅ Opsi dengan koreksi suhu dan tekanan untuk pengukur aliran pusaran


Kekurangan flow meter vortex untuk gas alam
Tidak cocok untuk pengukuran gas Reynolds rendah, laju aliran rendah atau pipa gas alam berdiameter kecil
Pipa lurus panjang dibutuhkan sebelum dan sesudah meteran aliran pusaran gas alam.
Pengukur aliran pusaran inline hanya cocok untuk sensor aliran pusaran DN300 (12 inci)
Bukan barang untuk aliran gas alam berdenyut atau aliran gas alam multifase

Pengukur aliran perpindahan positif untuk pengukuran aliran gas alam

Pengukur aliran perpindahan positif , atau pengukur aliran PD, adalah jenis pengukur aliran yang paling akurat.
Badan putar pengukur aliran perpindahan positif berputar terus-menerus di bawah pengaruh perbedaan tekanan aliran gas alam, dan secara terus-menerus mengeluarkan gas alam dari ruang kecil dengan volume yang diketahui. Berdasarkan jumlah putaran badan putar dalam periode waktu tertentu, volume gas alam yang mengalir melalui sensor aliran PD dapat diperoleh.

Pengukur aliran Roots untuk pengukuran gas alam
Flow meter Roots adalah jenis flow meter PD yang umum. Alat ini memiliki akurasi yang sangat tinggi saat mengukur aliran gas alam. Flow meter tugas berat dengan konstruksi yang kokoh dapat digunakan hingga 15 tahun. Seperti flow meter PD tipe normal, flow meter Roots tidak memerlukan pipa lurus di hulu dan hilir pipa gas alam. Flow meter ini dapat berupa flow meter pembacaan langsung tanpa catu daya, atau dapat juga berupa flow meter PD gas alam digital dengan keluaran pulsa atau arus.

Pengukur aliran massa Coriolis untuk pengukuran aliran gas alam

Pengukur aliran massa Coriolis, selanjutnya disebut CMF) adalah pengukur aliran massa langsung yang menggunakan prinsip gaya Coriolis yang sebanding dengan aliran massa saat gas alam mengalir dalam tabung bergetar.

Keuntungan flow meter Coriolis untuk gas alam
Alat ini dapat mengukur laju aliran massa gas alam secara langsung, dengan akurasi tinggi (0,2%, 0,15%), tidak memerlukan penampang pipa lurus saat memasang sensor aliran gas alam, nilai terukur tidak sensitif terhadap viskositas, dan perubahan densitas gas alam memiliki sedikit pengaruh terhadap nilai terukur. Flow meter Corioils dapat diubah menjadi flow meter gas alam tipe tekanan tinggi dengan peringkat tekanan 600#, 900 LB, atau bahkan lebih tinggi.

Kerugian flow meter Coriolis untuk gas alam
- Tidak baik untuk pengukuran aliran gas alam aliran rendah
- Ukuran maksimal untuk flow meter Coriolis adalah 10”, dapat digunakan untuk ukuran yang lebih besar.
- Flow meter Coriolis merupakan flow meter yang paling canggih saat ini, harganya pun tidak murah, harga mulai dari 3000$
- Tidak memiliki titik nol yang stabil untuk pengukuran gas alam
- Kehilangan tekanan besar untuk pengukuran aliran massa gas alam

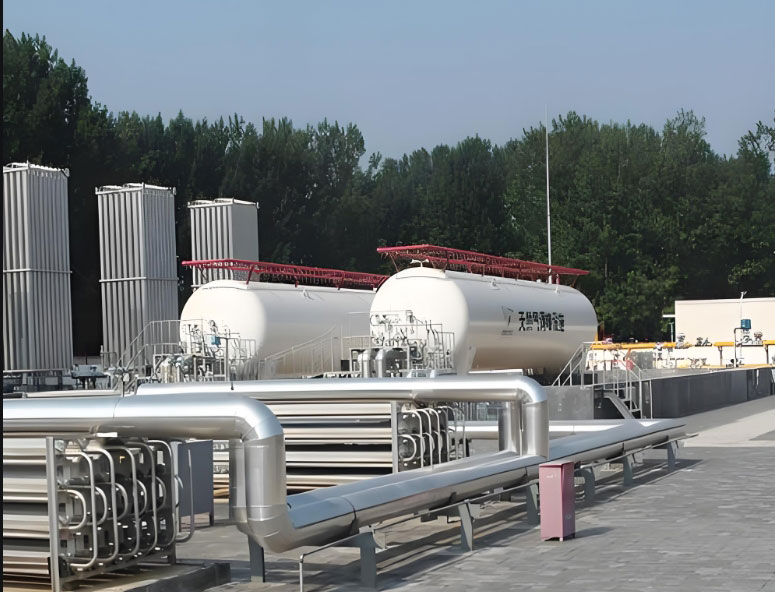

Pengukur aliran LNG kriogenik
Pengukur aliran Coriolis langsung mengukur LNG kriogenik pada suhu -162°C dengan akurasi tanpa kompromi. Dirancang untuk suhu ekstrem, alat ini menghasilkan data aliran massa dan densitas tanpa kalibrasi ulang. Ideal untuk transfer penyimpanan dan proses LNG kritis, pengukur aliran Coriolis dapat digunakan sebagai alat pengukur aliran LNG kriogenik.


Kerugian flow meter Coriolis untuk gas alam
- Tidak baik untuk pengukuran aliran gas alam aliran rendah
- Ukuran maksimum flow meter Coriolis adalah 10 inci, dapat digunakan untuk ukuran yang lebih besar. Tidak dapat digunakan untuk pipa gas alam yang lebih besar.
- Flow meter Coriolis merupakan flow meter yang paling canggih saat ini, harganya pun tidak murah, harga mulai dari 3000$
- Tidak memiliki titik nol yang stabil untuk pengukuran gas alam
- Kehilangan tekanan besar untuk pengukuran aliran massa gas alam
