Tinjauan umum pengukur aliran turbin
Pengukur aliran turbin untuk pengukuran aliran air, solar, minyak, gas alam, udara, N2, LPG, gas inert, CO2.
Pengukur aliran turbin adalah sejenis sensor aliran kecepatan. Ketika fluida yang diukur mengalir melalui sensor turbin, impeller berputar di bawah aksi fluida, dan kecepatannya sebanding dengan kecepatan aliran rata-rata pipa, ini adalah pengukur aliran volumetrik untuk mendeteksi laju aliran gas fluida.
Apa saja aplikasi meter aliran turbin?
Alat ini sangat cocok untuk mengukur laju aliran cairan dengan viskositas rendah dan viskositas sedang. Cairan tersebut harus bersih, bebas dari kotoran dan partikel, seperti air (pengukur aliran air turbin), emulsi, etil alkohol, minyak ringan, solar, bahan bakar minyak, minyak sawit, minyak kelapa, minyak sayur, minyak bumi, cairan kriogenik, gas LPG, gas propana, dan dapat digunakan sebagai pengukur aliran gas digital.

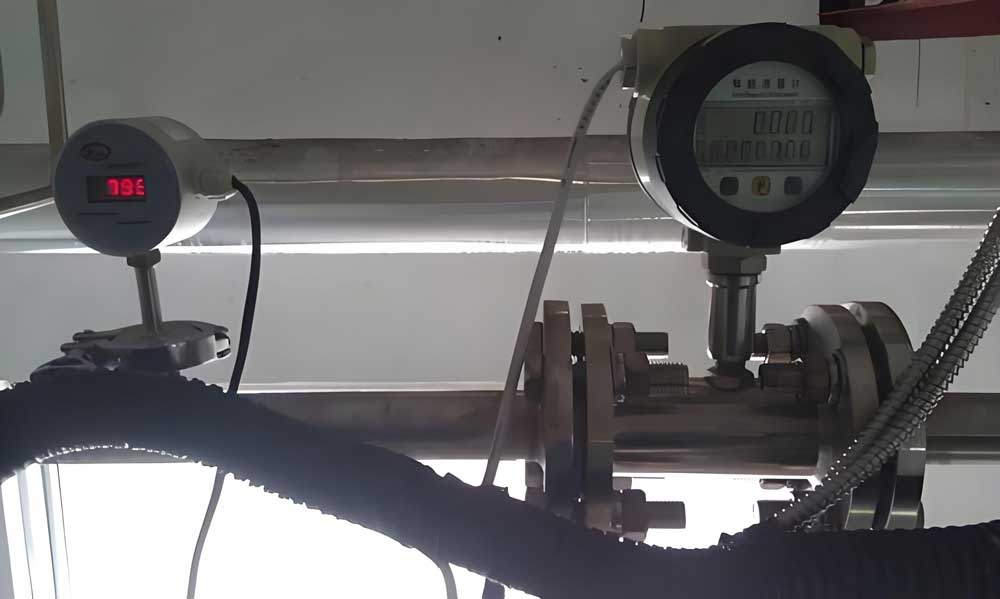

Pengukur aliran turbin mengukur laju aliran air lunak
Fitur pengukur aliran turbin digital
Pengukur turbin memiliki akurasi tinggi, pengulangan yang baik, kehilangan tekanan rendah
Dapat dibuat menjadi meteran aliran tekanan tinggi, meteran aliran suhu tinggi, dan meteran aliran rendah
Rentang aliran lebar
Struktur sederhana dan mudah dibongkar dan dirakit
Spesifikasi teknis meteran aliran turbin digital
-Ukuran sensor aliran turbin inline: 4mm (1/6 inci) -200mm (8 inci), biasanya meminta pengukur aliran turbin 1 inci, pengukur aliran turbin 2”, pengukur aliran turbin 3” & 4 inci.
|
Diameter
|
Standard Flow
(m3/h)
|
Extended Flow
(m3/h)
|
Start Flow
(m3/h)
|
Max Pressure Loss
(Kpa)
|
|
(mm)
|
(in.)
|
|
4
|
0.15
|
0.04 to 0.25
|
0.04 to 0.4
|
0.02
|
120
|
|
6
|
0.25
|
0.1 to 0.6
|
0.06 to 0.6
|
0.05
|
80
|
|
10
|
0.4
|
0.2 to 1.2
|
0.15 to 1.5
|
0.07
|
50
|
|
15
|
0.5
|
0.6 to 3.6
|
0.5 to 5
|
0.35
|
35
|
|
20
|
0.75
|
0.8 to 8
|
0.45 to 9
|
0.3
|
35
|
|
25
|
1
|
1 to 10
|
0.5 to 10
|
0.4
|
35
|
|
32
|
1.25
|
1.5 to 15
|
0.8 to 15
|
0.6
|
35
|
|
40
|
1.5
|
2 to 20
|
1 to 20
|
0.6
|
35
|
|
50
|
2
|
4 to 40
|
2 to 40
|
1
|
35
|
|
65
|
2.5
|
7 to 70
|
5 to 70
|
4
|
25
|
|
80
|
3
|
10 to 100
|
7 to 100
|
5
|
25
|
|
100
|
4
|
20 to 200
|
10 to 200
|
8
|
25
|
|
125
|
5
|
25 to 250
|
13 to 250
|
10
|
25
|
|
150
|
6
|
30 to 300
|
15 to 300
|
12
|
25
|
|
200
|
8
|
80 to 800
|
40 to 800
|
20
|
25
|
|
Accuracy
|
0.5 %
|
1.0%
|
---
|
---
|
-Akurasi pengukur aliran turbin cair: 0,5%

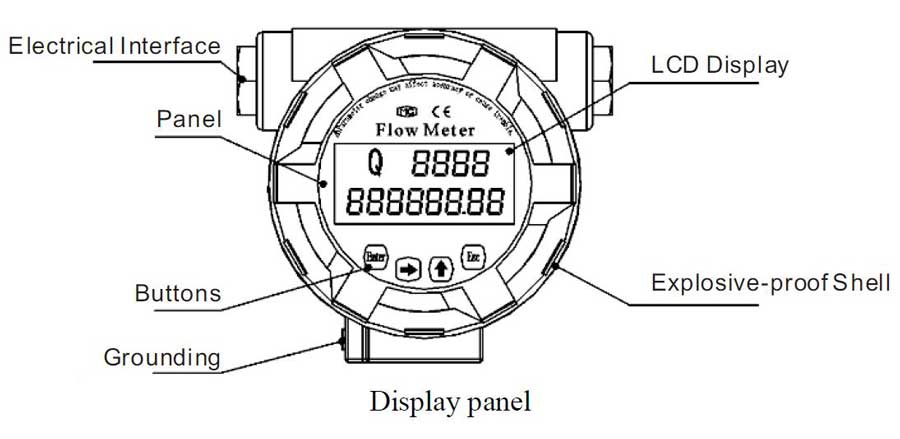

-Pengukur aliran turbin dengan tampilan digital
-Pengukur aliran baja tahan karat
-Pengukur aliran turbin suhu tinggi dapat dibuat menjadi 150°C
-Pengukur aliran turbin digital dengan 4-20mA, pulsa, frekuensi, protokol RS 485 atau Hart, cocok untuk PLC, DCS, dan sistem kontrol komputer lainnya
- Catu daya DC 24V atau pengukur aliran turbin bertenaga baterai

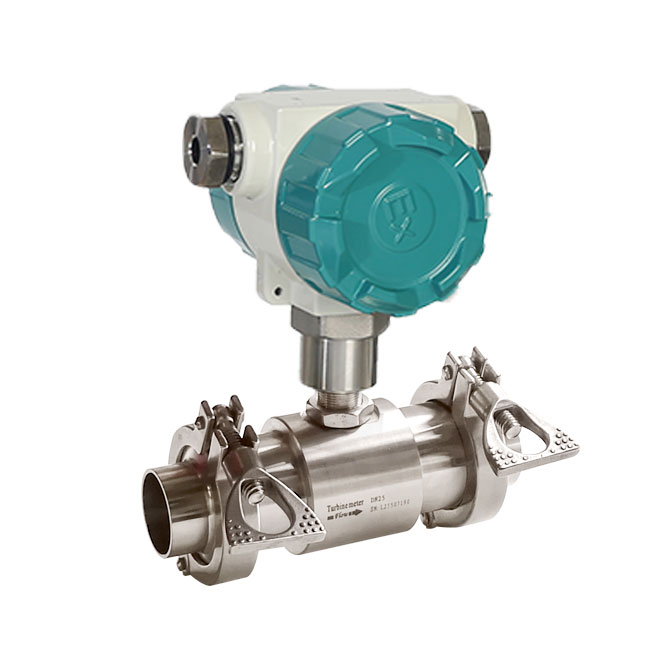

-Dapat dibuat menjadi flensa yang berbeda, seperti JIS 10K, ANSI 150LB, 300LB, DIN PN16, PN40, standar PN64, atau dapat dibuat menjadi 1/2 ”NPT, ulir BSP, opsi dengan sambungan tri-clamp, digunakan sebagai pengukur aliran sanitasi
-Harga meteran aliran turbin rendah, beli langsung dari produsen meteran aliran turbin China
Jenis pengukur aliran turbin:
Untuk air, solar, alkohol, bahan bakar cairan bersih dan berkekentalan rendah.

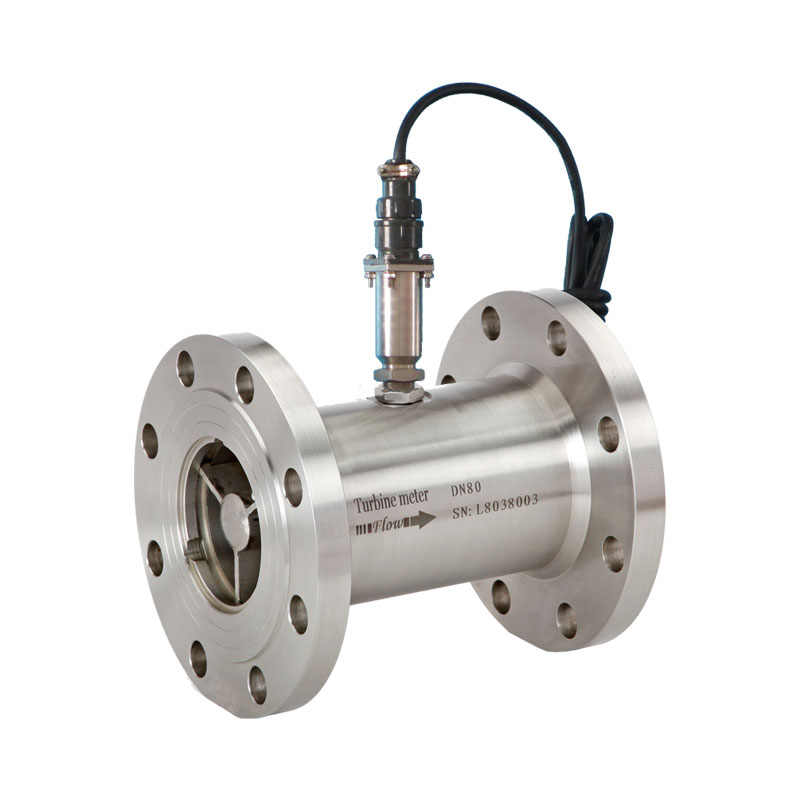

Sensor aliran digital berbiaya rendah
Pulsa keluaran
Tidak ada tampilan
Respon cepat untuk dosis

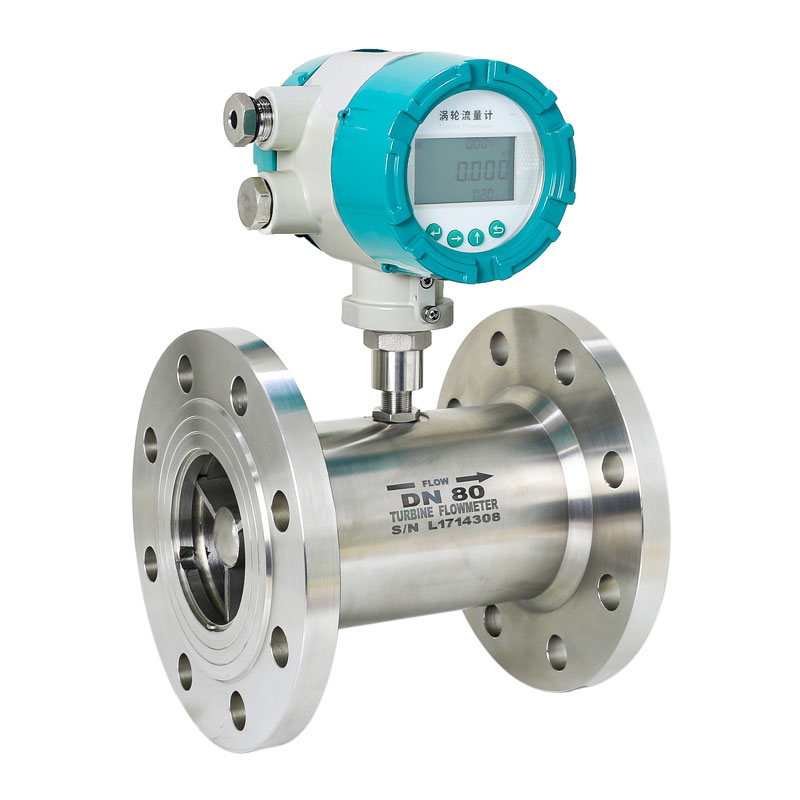

Untuk cairan bersih dengan viskositas rendah seperti air, bahan bakar, bahan kimia, pelarut, dan minyak ringan.
