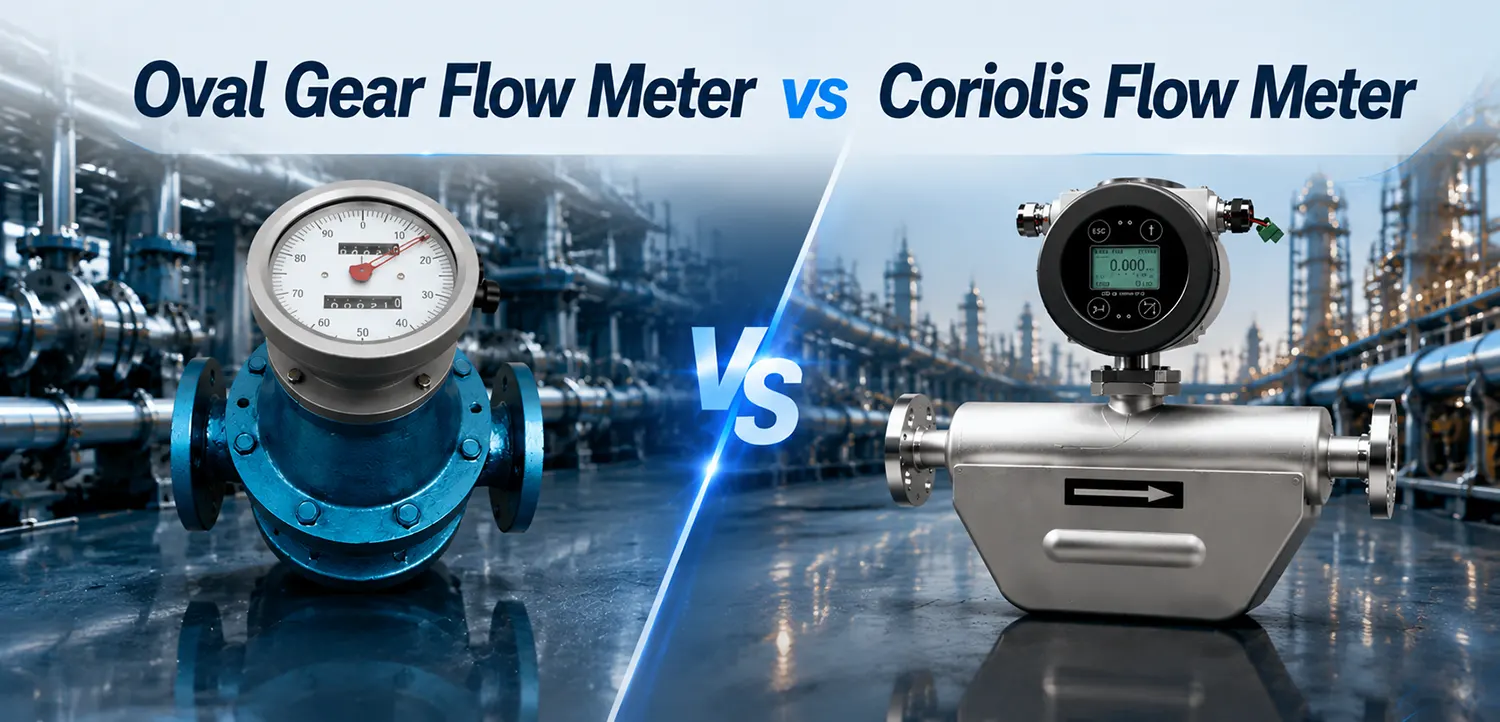

Pengukur Aliran Oval Gear vs Coriolis: Perbandingan Lengkap

Flow Meter Oval Gear vs Flow Meter Coriolis: Bagaimana Memilih Teknologi yang Tepat

Jawaban Singkat

Pengukur aliran roda gigi oval adalah pengukur perpindahan positif yang mengukur volume secara langsung melalui rotasi roda gigi mekanis, paling cocok untuk cairan dengan viskositas tinggi seperti minyak, resin, dan sirup hingga 2000 mPa·s, dengan akurasi 0,5% atau 0,2%. Pengukur aliran Coriolis mengukur aliran massa secara langsung dengan membaca puntiran yang dihasilkan tabung bergetar saat fluida melewatinya, dengan akurasi yang lebih ketat, biasanya dalam kisaran 0,1 hingga 0,15 persen dari pembacaan, di berbagai jenis fluida, tetapi biasanya dengan biaya lebih tinggi dan penurunan tekanan yang lebih besar. Silver Automation Instruments menyediakan keduanya, pengukur roda gigi oval seri LC dan pengukur Coriolis SH-CMF, dan pilihan yang tepat bergantung pada viskositas fluida Anda, anggaran, dan apakah Anda membutuhkan aliran massa atau volume.

Apa yang Membedakan Kedua Teknologi Ini?

Pengukur aliran roda gigi oval adalah instrumen perpindahan positif. Sepasang roda gigi oval berputar di dalam ruang pengukuran, dan setiap putaran mendorong volume cairan tetap melewatinya. Hitung putarannya, dan Anda akan mendapatkan pembacaan volume langsung, tanpa elektronik yang melakukan inferensi, hanya mekanika yang melakukan penghitungan. Pengukur aliran massa Coriolis bekerja berdasarkan prinsip yang sama sekali berbeda. Sebuah tabung, atau sepasang tabung, bergetar pada frekuensi alaminya. Ketika fluida bergerak melalui tabung yang bergetar, efek Coriolis sedikit memutar tabung, dan putaran itu sebanding dengan laju aliran massa, bukan volume. Tidak ada bagian yang bergerak yang menyentuh jalur fluida seperti halnya roda gigi. Kelemahannya adalah paket sensor dan pemancar yang lebih kompleks dan lebih mahal.

Cara Kerja Flow Meter Gigi Oval

Di dalam ruang pengukuran, sepasang roda oval dan pelat penutup membentuk rongga berbentuk bulan sabit yang berfungsi sebagai unit pengukuran. Perbedaan tekanan di seluruh meteran memutar roda, dan setiap putaran penuh memindahkan empat kali volume rongga tersebut. Sebuah register mekanis atau digital mengubah putaran roda menjadi aliran sesaat dan total.

Karena pembacaannya berasal dari volume yang dipindahkan sebenarnya, meter roda gigi oval tidak memerlukan jalur pipa lurus yang panjang sebelum atau sesudah pemasangan, tidak seperti meter pusaran atau elektromagnetik. Itu adalah keuntungan nyata pada pemasangan ulang dan tata letak skid yang sempit.

Cara Kerja Pengukur Aliran Coriolis

Meter Coriolis menggerakkan satu atau dua tabung untuk berosilasi dengan aktuator elektromagnetik. Saat fluida mengalir melalui tabung yang bergetar, massanya menghasilkan pergeseran fasa kecil antara bagian masuk dan keluar tabung, dan pergeseran fasa tersebut berbanding lurus dengan laju aliran massa. Sensor di setiap ujung menangkap perbedaan waktu dan pemancar mengubahnya menjadi pembacaan laju aliran massa dalam kg/jam atau lb/jam.

Tabung bergetar yang sama juga memberikan Anda densitas fluida, karena frekuensi resonansi tabung bergeser sesuai dengan densitas apa pun yang ada di dalamnya. Keluaran densitas tersebut dapat diandalkan untuk cairan. Namun, tidak dapat diandalkan untuk gas, jadi jika lembar spesifikasi meter Coriolis mengiklankan pembacaan densitas, anggap itu sebagai fitur khusus cairan dan jangan mengandalkannya untuk densitas gas.

Akurasi dan Pengulangan

Meter roda gigi oval seri LC dikirim dengan akurasi 0,5% atau 0,2% dari pembacaan, tergantung pada model dan rentang viskositas, yang lebih dari cukup untuk kontrol proses dan sebagian besar transfer kepemilikan pada cairan kental.

Secara umum, meter Coriolis menunjukkan performa yang lebih baik di atas kertas, dengan banyak model di industri ini, termasuk SH-CMF, yang memiliki spesifikasi akurasi 0,1 hingga 0,15 persen dari pembacaan pada layanan cairan. Kirimkan data cairan dan rentang aliran Anda kepada kami, dan kami akan mengkonfirmasi kelas akurasi yang tepat untuk konfigurasi SH-CMF spesifik Anda sebelum Anda membeli hanya berdasarkan angka saja.

Viskositas dan Jenis Cairan

Di sinilah kedua teknologi tersebut benar-benar berbeda. Meter roda gigi oval paling cocok untuk cairan dengan viskositas sedang hingga tinggi, seri LC memiliki rating hingga 2000 mPa·s, dan sebenarnya menjadi lebih akurat seiring meningkatnya viskositas, karena lebih sedikit cairan yang lolos melewati roda gigi tanpa terhitung. Minyak bakar berat, resin, perekat, dan sirup adalah jenis cairan yang cocok untuk meter roda gigi oval.

Meter Coriolis juga mencakup rentang viskositas yang luas, tetapi fisika bekerja melawan mereka pada kondisi ekstrem. Cairan dengan viskositas sangat tinggi yang mengalir melalui tabung bergetar yang sempit akan menyebabkan penurunan tekanan dengan cepat, dan laju aliran yang sangat rendah pada tabung besar dapat berada di bawah ambang batas kebisingan sensor. Coriolis cenderung lebih cocok untuk cairan dengan viskositas rendah hingga menengah, aliran multiphase atau berudara, dan aplikasi di mana Anda membutuhkan aliran massa dan densitas dari satu sensor.

Informasi selengkapnya tentang pengukur aliran fluida viskositas tinggi >>

Penurunan Tekanan dan Pemasangan

Meter roda gigi oval memiliki kehilangan tekanan yang sangat rendah untuk sebuah meter mekanis, dan orientasi pemasangannya fleksibel karena prinsip pengukurannya tidak bergantung pada profil aliran.

SH CM Series Coriolis Flow pressure loss

Hubungan Akurasi Aliran Coriolis Seri SH-CM – Kehilangan Tekanan

Meter Coriolis dapat mengejutkan orang terkait penurunan tekanan. Geometri tabung, terutama pada diameter yang lebih kecil atau untuk beban viskositas tinggi, terkadang menghasilkan penurunan tekanan yang melebihi head yang sebenarnya tersedia di saluran, khususnya pada sistem yang dialiri gravitasi atau bertekanan rendah. Kami lebih memilih untuk menandai hal itu selama proses penentuan ukuran daripada membiarkan pelanggan mengetahuinya setelah pemasangan. Selalu periksa kurva penurunan tekanan terhadap diferensial yang tersedia sebelum menyelesaikan pemesanan Coriolis pada saluran kental atau bertekanan rendah.

Komponen Bergerak, Keausan, dan Kebersihan Cairan

Meter roda gigi oval memiliki bagian yang bergerak, sehingga membutuhkan cairan yang cukup bersih. Partikel abrasif atau kotoran mempercepat keausan pada roda gigi dan bantalan, yang akan terlihat sebagai penyimpangan akurasi seiring waktu. Saringan di bagian hulu adalah jaminan yang murah.

Meter Coriolis tidak memiliki bagian yang bergerak di jalur aliran, sehingga lebih tahan terhadap cairan yang kotor, mengandung partikel, atau sedikit abrasif. Itulah salah satu alasan mengapa pabrik yang mengolah bubur atau aliran proses yang tidak disaring sering memilih Coriolis meskipun biaya awalnya lebih tinggi.

Aliran Massa vs Aliran Volume

Meter roda gigi oval membaca volume. Jika Anda membutuhkan massa, Anda harus menerapkan nilai densitas, dari sampel laboratorium atau meter densitas inline, untuk mengonversinya. Itu baik untuk cairan dengan densitas stabil, tetapi kurang baik untuk cairan yang bervariasi berdasarkan batch atau suhu.

Meter Coriolis membaca massa secara langsung, tanpa memerlukan loop kompensasi densitas atau suhu terpisah untuk angka massa itu sendiri. Itulah alasan utama mengapa transfer kepemilikan dan pengukuran fiskal pada cairan seringkali menentukan penggunaan meter Coriolis daripada meter oval, jika anggaran memungkinkan.

Biaya dan Pemeliharaan

Meter roda gigi oval biaya awalnya lebih rendah, umumnya hanya sebagian kecil dari biaya meter Coriolis yang sebanding, dan selisih tersebut semakin melebar pada ukuran pipa yang lebih besar. Kompromi ini terlihat selama masa pakai meter, dalam pemeriksaan akurasi berkala dan penggantian roda gigi atau bantalan pada jalur dengan siklus kerja tinggi.

Meter Coriolis harganya lebih mahal, seringkali dua hingga empat kali lipat biaya per unit dari meter roda gigi oval berbahan besi cor atau baja cor yang setara, tetapi karena tidak ada bagian yang bergerak di jalur aliran, perawatan jangka panjang cenderung lebih ringan. Untuk pabrik yang mempertimbangkan total biaya kepemilikan selama lima atau sepuluh tahun, perhitungan tersebut dapat berbalik menguntungkan Coriolis meskipun harganya lebih tinggi.

Roda Gigi Oval vs Coriolis: Perbandingan Langsung

Parameter	Roda Gigi Oval (Seri LC)	Coriolis (SH-CMF)
Prinsip pengukuran	Perpindahan positif, rotasi roda gigi mekanis	Tabung bergetar, efek Coriolis
Membaca	Aliran volume secara langsung	Laju aliran massa secara langsung, ditambah densitas cairan.
Ketepatan	0,5% atau 0,2% dari membaca	Biasanya 0,1% hingga 0,15% dari pembacaan pada layanan cairan
Viskositas yang paling sesuai	Sedang hingga tinggi, hingga 2000 mPa·s	Viskositas rendah hingga menengah, dan aliran multifase atau berudara.
Bagian yang bergerak	Ya, roda gigi dan bantalan oval.	Tidak ada bagian yang bergerak di jalur aliran.
Kebersihan cairan diperlukan	Bersihkan hingga sedikit berpartikel, disarankan menggunakan saringan.	Mampu mentolerir cairan kotor atau sedikit abrasif dengan baik.
Penurunan tekanan	Rendah untuk meteran mekanis	Dapat berpengaruh signifikan pada beban dengan diameter kecil atau viskositas tinggi, periksa kurvanya.
Lintasan pipa lurus	Tidak diperlukan	Tidak diperlukan
Biaya awal relatif	Lebih rendah	Lebih tinggi, seringkali dua hingga empat kali lipat dari meteran roda gigi oval yang setara.
Tugas umum	Minyak bakar, resin, perekat, sirup, dosis bahan kimia	Pengalihan kepemilikan, injeksi bahan kimia, makanan dan minuman, pengendalian proses dengan akurasi tinggi.

Catatan Aplikasi Regional

Oval gear flow meter for diesel measurement

Pengukur aliran roda gigi oval untuk pengukuran diesel

Di Asia Tenggara, pabrik minyak sawit dan bahan kimia khusus mengandalkan meteran roda gigi oval untuk transfer produk kental, sementara lini produksi makanan dan minuman semakin banyak meminta meteran Coriolis untuk bahan-bahan bernilai tinggi di mana akurasi massa penting untuk perhitungan biaya.

Operasi pencampuran bahan bakar dan pengemasan pelumas di Timur Tengah menggunakan kedua teknologi tersebut secara berdampingan, roda gigi oval pada transfer diesel, dan Coriolis pada injeksi aditif di mana akurasi dosis memiliki dampak langsung pada biaya.

Coriolis flow meter for mining slurry mass flow measurement

Pengukur aliran Coriolis untuk pengukuran aliran massa lumpur pertambangan

Di Amerika Selatan dan Afrika, pemberian dosis reagen pertambangan dan penanganan aspal atau bitumen adalah aplikasi roda gigi oval yang umum, dan efek Coriolis lebih banyak muncul pada pengukuran bubur pertambangan.

Di seluruh Australia dan Selandia Baru, pabrik pengolahan susu dan makanan merupakan sumber permintaan tetap dari Coriolis, terutama untuk penimbangan berbasis massa dan akurasi resep.

Contoh Kasus Seleksi yang Khas

Ini adalah pola yang sering kita lihat, bukan catatan pelanggan tertentu. Unit pencampuran biodiesel perlu mengukur baik bahan bakar dasar maupun aliran aditif. Bahan bakar dasar memiliki viskositas sedang, nilai sedang, dan volume tinggi, sehingga meteran roda gigi oval pada jalur tersebut dapat menekan biaya awal dan mencocokkan cairan dengan baik.

Aliran aditif adalah cerita yang berbeda. Alirannya jauh lebih kecil, memiliki biaya riil per liter, dan rasio campurannya harus tetap ketat agar bahan bakar jadi memenuhi spesifikasi. Itulah jenis jalur produksi di mana akurasi ekstra dan pembacaan massa langsung dari meter Coriolis akan dengan cepat mengembalikan harga yang lebih tinggi, karena bahkan kesalahan dosis kecil pun akan mengakibatkan batch yang ditolak atau aditif yang terbuang.

Pertanyaan yang Sering Diajukan

Bisakah meter roda gigi oval mengukur cairan yang sama dengan meter Coriolis?

Pada dasarnya ya, keduanya mengukur aliran cairan, tetapi roda gigi oval bekerja paling baik pada cairan dengan viskositas sedang hingga tinggi, sedangkan Coriolis menangani rentang yang lebih luas termasuk viskositas rendah, multiphase, bubur, lumpur, dan cairan berudara dengan lebih nyaman.

Teknologi mana yang membutuhkan perawatan lebih sedikit seiring waktu?

Secara umum, jenis Coriolis. Tidak memiliki bagian yang bergerak di jalur aliran, sehingga tahan terhadap cairan yang kotor atau abrasif. Meteran roda gigi oval memiliki bagian yang aus secara mekanis dan memerlukan pemeriksaan berkala, terutama pada siklus kerja tinggi atau kondisi dengan banyak kotoran.

Apakah meteran roda gigi oval memerlukan jalur pipa lurus sebelum dan sesudah pemasangan?

Tidak. Kedua teknologi tersebut tidak membutuhkannya. Keduanya membaca aliran melalui prinsip yang tidak bergantung pada profil kecepatan di dalam pipa, yang merupakan salah satu alasan mengapa keduanya populer untuk proyek renovasi.

Bisakah meteran Coriolis menggantikan meteran roda gigi oval pada saluran fluida kental yang sudah ada?

Terkadang, tetapi periksa kurva penurunan tekanan terlebih dahulu. Cairan dengan viskositas tinggi yang melewati tabung Coriolis dapat menciptakan penurunan tekanan yang lebih besar daripada yang tersedia pada saluran, terutama pada sistem yang dialiri gravitasi atau bertekanan rendah. Itulah alasan paling umum mengapa penggantian langsung tidak berhasil.

Apakah Coriolis selalu merupakan pilihan yang lebih akurat?

Secara teori, biasanya ya. Namun dalam praktiknya, meteran roda gigi oval yang beroperasi dalam rentang viskositas dan aliran yang ditentukan dapat mempertahankan akurasinya dengan andal, dan dengan biaya yang lebih rendah. Jawaban yang tepat bergantung pada fluida dan anggaran Anda, bukan hanya angka pada lembar spesifikasi.
