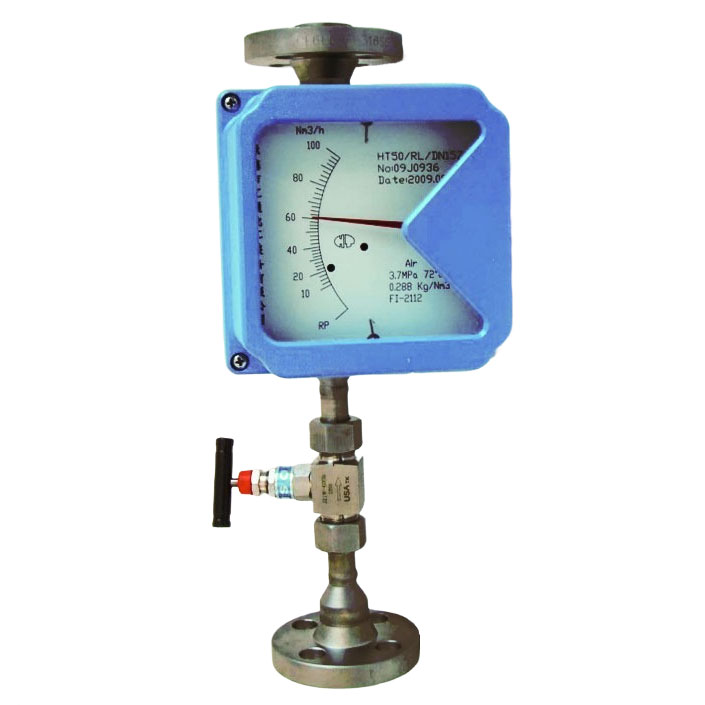

Rotameter (atau kami sebut meter aliran area variabel/meter aliran VA) yang dipasangkan dengan katup jarum merupakan solusi klasik dan andal untuk pengukuran dan pengaturan aliran yang presisi di berbagai industri. Kombinasi sederhana namun klasik ini banyak digunakan dalam aplikasi kontrol dan aliran gas dan cairan yang mengutamakan akurasi, kesederhanaan, dan biaya rendah. Artikel ini membahas prinsip kerja meter aliran rotameter, keunggulan, metode pemilihan, dan aplikasi sistem rotameter-katup jarum. silverinstruments.com menyediakan kombinasi klasik rotameter dan katup jarum dengan solusi pengukuran aliran yang terjangkau dan andal.

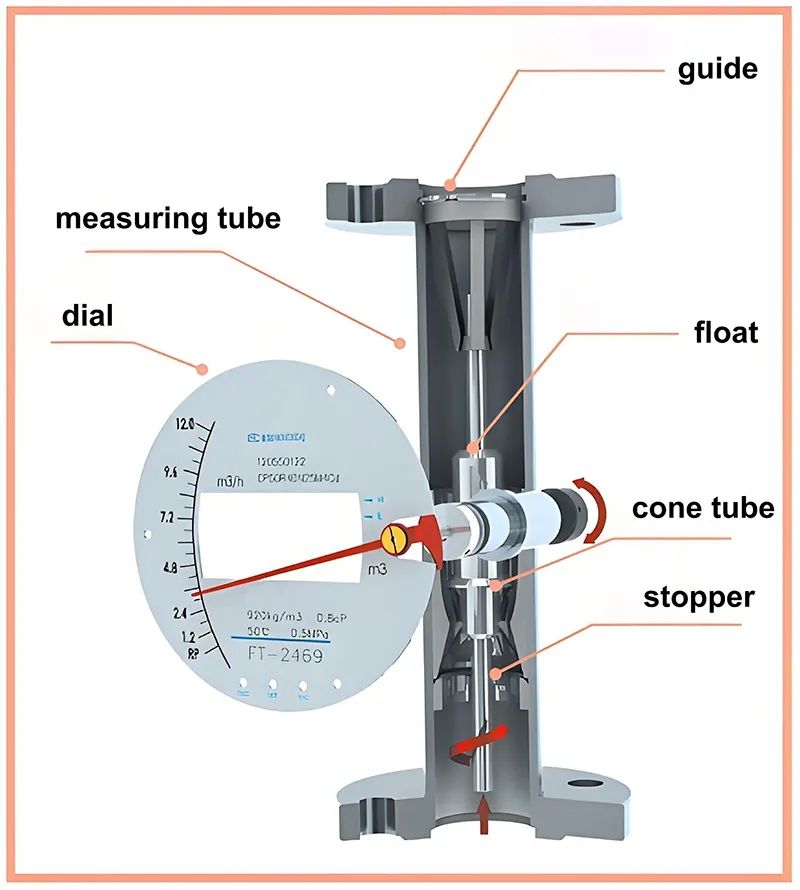

Cara Kerja Rotameter dan Katup Jarum Bersama

1. Fungsi Rotameter
Rotameter beroperasi berdasarkan prinsip pengukuran aliran area variabel (VA flow meter), di mana pelampung (atau piston) naik atau turun di dalam tabung meruncing sebagai respons terhadap aliran fluida. Posisi pelampung menunjukkan laju aliran fluida, yang terbaca pada skala terkalibrasi.

Fitur utama:
- Tidak memerlukan daya eksternal – Beroperasi berdasarkan keseimbangan mekanis antara daya apung, hambatan, dan gravitasi. Namun, silverinstruments.com juga menyediakan opsi rotameter dengan pemancar .
- Skala linear – Mudah dibaca, biasanya dikalibrasi untuk cairan tertentu (udara, air, dll.). Jadi, saat Anda memesan rotameter dari silverinstruments.com, Anda perlu memberikan informasi jenis cairan dan kepadatannya kepada kami.
- Rentang aliran lebar – Dapat mengukur dari aliran kecil beberapa mL/menit hingga ribuan LPM (liter per menit), kami memiliki banyak ukuran sensor yang tersedia, dari rotameter 1/2" hingga rotameter 8 inci.

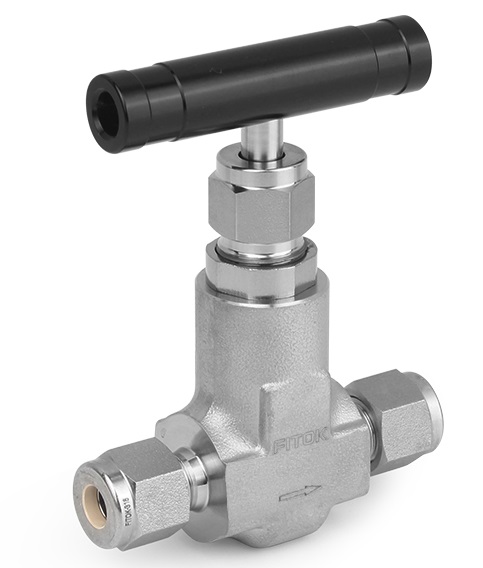

2. Peran Katup Jarum
Katup jarum melengkapi pengukur aliran area variabel dengan memberikan kontrol aliran yang halus. Pinnya yang meruncing memungkinkan penyesuaian bertahap, sehingga ideal untuk aplikasi pengukuran aliran rendah .


Rotameter dengan fungsi katup kebutuhan:
- Pengaturan aliran yang akurat – Memungkinkan penyetelan halus untuk mencocokkan laju aliran yang Anda inginkan.
- Stabilisasi aliran – Mengurangi turbulensi dan denyut pada cairan yang diukur, memastikan pembacaan yang akurat dan andal.
- Perlindungan sistem – Mencegah lonjakan tiba-tiba yang dapat merusak rotameter.

Keuntungan Menggunakan Rotameter dengan Katup Jarum

✓ Pemasangan flow meter sederhana: Tidak memerlukan perangkat elektronik atau pemrograman yang rumit.
✓ Pengukur aliran memerlukan perawatan rendah: Tidak ada bagian yang bergerak (kecuali pelampung), mengurangi keausan.
✓ Pengukur aliran biaya rendah: Lebih terjangkau daripada pengontrol aliran massa digital .
✓ Konfirmasi Visual: Pembacaan langsung tanpa tambahan penghitung aliran lainnya.
✓ Fleksibilitas: Bekerja dengan gas, uap, dan cairan, tergantung pada jenis cairan yang Anda pesan, total meter aliran yang disesuaikan.

Metode Pemilihan Kunci

1. Kompatibilitas Bahan Sensor Aliran
- Bagian yang basah: Pilih pengukur aliran pelampung yang terbuat dari baja tahan karat 304, 316 atau 316L, atau dilapisi PTFE untuk cairan korosif.
- Segel: Viton, EPDM, atau PTFE untuk ketahanan kimia.

2. Rentang Aliran & Akurasi
- Pastikan rotameter mencakup rentang yang diperlukan (misalnya, 0-300 LPM untuk udara), lihat silverinstruments.com untuk menentukan laju aliran Anda.

Berikut adalah tabel rentang aliran untuk rotameter seri HH50 dari silverinstruments.com
- Akurasi standar: ±2% hingga ±5% FS (presisi lebih tinggi tersedia dengan kalibrasi).

3. Batas Tekanan & Suhu
- Kebanyakan rotameter kaca menangani <10 bar; katup jarum harus sesuai dengan tekanan sistem.

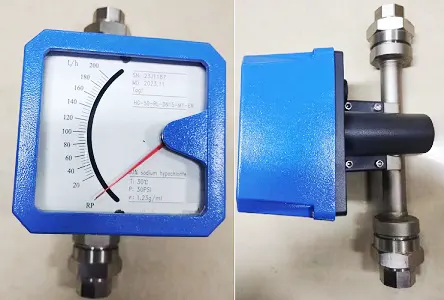

- Batas suhu bergantung pada bahan (misalnya, tabung kaca dapat pecah karena guncangan termal). Rotameter tabung logam dapat menahan suhu dan tekanan yang lebih tinggi.


4. Integrasi Katup Jarum
- Katup yang dipasang langsung (terpasang di rotameter) menyederhanakan pemasangan.
- Katup terpisah memungkinkan fleksibilitas dalam tata letak perpipaan.

Aplikasi Industri Umum

1. Kontrol Aliran Gas
- Distribusi gas laboratorium (N₂, O₂, CO₂,H ₂ ).
- Industri proses (pengukur aliran udara, pengukur aliran gas alam , gas khusus).

2. Dosis dan Pengukuran Cairan
- Injeksi kimia (kontrol pH, pengolahan air).
- Makanan & minuman ( pengukur aliran sirup, penyaluran cairan pembersih).

3. Sistem HVAC & Udara Terkompresi
- Pemantauan aliran udara dalam sistem pneumatik.
- Uji kebocoran dengan laju aliran yang dapat disesuaikan.

4.Medis & Farmasi
- Alat terapi oksigen.
- Kontrol pasokan gas bioreaktor.

Keterbatasan & Alternatif

1. Kapan Rotameter Mungkin Tidak Cocok
- Sistem tekanan tinggi

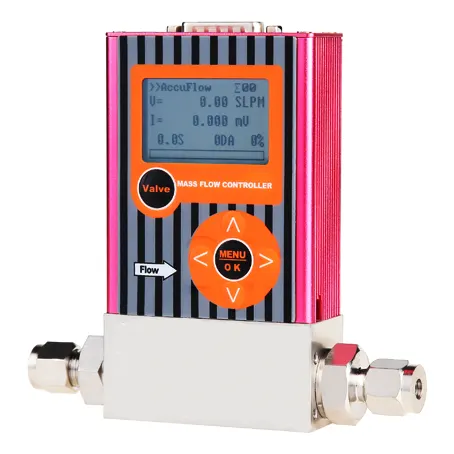

- Aliran yang sangat rendah, seperti pengukuran aliran rendah 2 sccm, (lebih cocok untuk pengontrol aliran massa, yaitu MFC ).
- Cairan tidak transparan (pelampung tidak terlihat jelas).


2. Solusi Alternatif

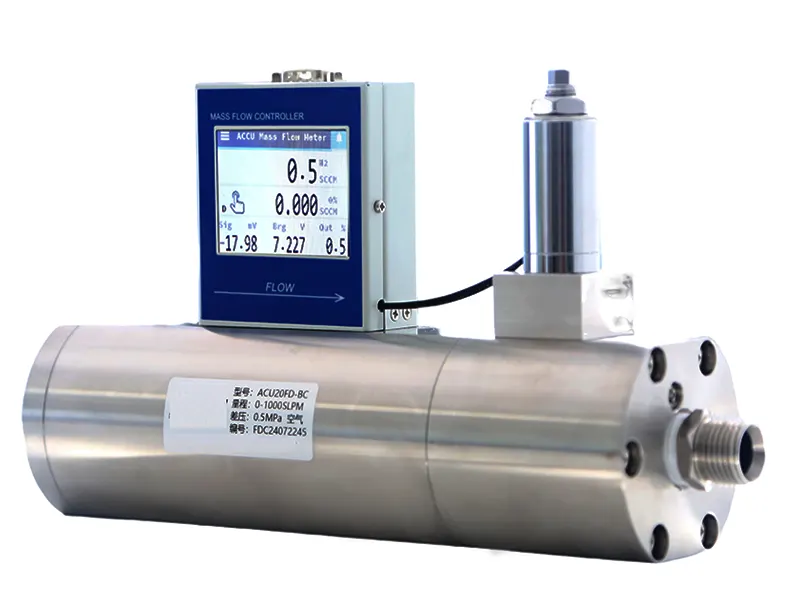

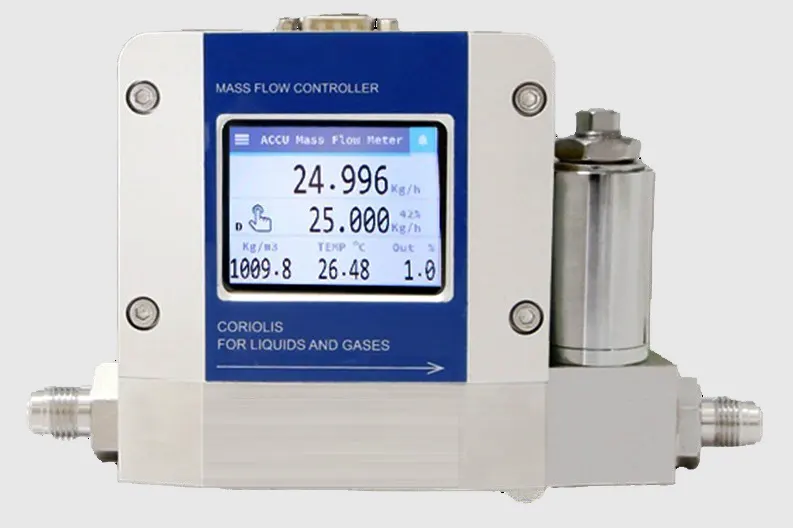

- Pengukur aliran digital (pengendali aliran massa termal, pengontrol aliran massa Coriolis ) untuk presisi yang lebih tinggi.
- Pengontrol aliran massa (MFC) untuk pengaturan otomatis.

Kesimpulan

Rotameter dengan katup jarum tetap menjadi solusi yang sederhana, andal, dan murah untuk pengukuran dan pengendalian aliran. Pengoperasian mekanis, kemudahan penggunaan, dan kemampuan adaptasinya menjadikannya ideal untuk berbagai industri, mulai dari pemrosesan kimia hingga akuakultur.

Untuk kinerja optimal:
✔ Sesuaikan rotameter dengan rentang fluida dan aliran, suhu operasi, dan tekanan.
✔ Gunakan katup jarum berkualitas tinggi untuk penyesuaian yang presisi.
✔ Pertimbangkan kompatibilitas bahan sensor aliran untuk daya tahan jangka panjang.

Dengan memahami prinsip kerja dan aplikasinya, para insinyur dapat secara efektif menerapkan sistem katup jarum rotameter untuk manajemen aliran yang efisien.
