Prinsip Kerja Pengukur Aliran Roda Gigi Oval

Mengukur aliran cairan secara akurat merupakan tugas krusial dalam bidang dinamika fluida dan kontrol proses industri. Di antara sekian banyak teknologi yang tersedia di pasaran, flow meter roda gigi oval merupakan pilihan yang sangat kuat, akurat, dan andal, terutama untuk aplikasi fluida kental yang sulit. Prinsip kerjanya, sebagai salah satu jenis flow meter Perpindahan Positif (PD), elegan dalam kesederhanaan mekanisnya, namun bertenaga dalam kinerjanya.

Artikel menyeluruh ini membahas konstruksi pengukur aliran roda gigi oval , mekanisme yang mengubah gerakan mekanis menjadi data akurat, manfaat utamanya, dan penggunaan industrinya yang paling populer.

Apa itu Pengukur Aliran Perpindahan Positif?

Sebelum membahas secara spesifik desain roda gigi oval, penting untuk memahami kategorinya. Pengukur aliran perpindahan positif adalah instrumen volumetrik yang mengukur aliran dengan cara menangkap fluida dengan volume tetap yang diketahui secara berulang dan mengalirkannya dari saluran masuk ke saluran keluar. Total volume fluida yang dialirkan merupakan jumlah dari paket-paket diskrit ini.

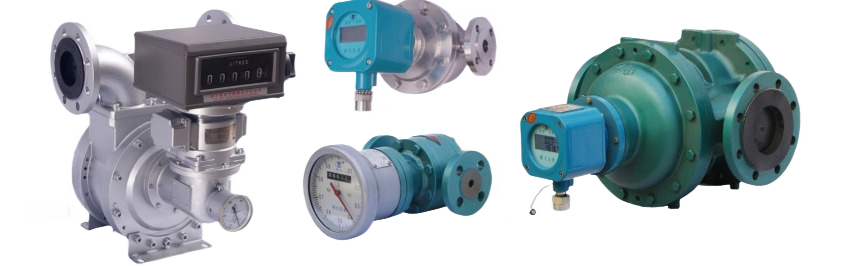

Berbeda dengan meter inferensial yang menghitung laju aliran dari kecepatan (seperti meter aliran turbin atau meter aliran vortex), meter PD mengukur volume secara langsung. Perbedaan mendasar inilah yang membuat meter PD unggul dalam akurasi dan seringkali kurang terpengaruh oleh sifat-sifat fluida, seperti viskositas dan densitas. Meter roda gigi oval adalah salah satu desain paling populer dan efektif dalam keluarga PD.

Prinsip Kerja: Detak Jantung Mekanis

"Inti" dari flow meter roda gigi oval terdiri dari dua roda gigi berbentuk oval yang saling mengunci dan dikerjakan secara presisi (juga disebut rotor) yang dipasang ke dalam ruang pengukuran dengan toleransi rapat. Operasi ini merupakan siklus empat langkah yang berkesinambungan, memastikan proses pengukuran yang lancar dan tanpa gangguan.

Berikut ini adalah uraian langkah demi langkah tentang cara kerjanya:

Langkah 1: Masuknya Cairan dan Penangkapan Awal

Saat cairan memasuki saluran masuk meter, gaya fluida yang mengalir menciptakan perbedaan tekanan yang memengaruhi roda gigi. Tekanan ini menyebabkan roda gigi oval pertama berputar. Saat berputar, sejumlah kecil cairan yang diketahui secara pasti terperangkap di ruang berbentuk bulan sabit antara tepi luar roda gigi dan dinding bagian dalam ruang pengukuran.

Langkah 2: Rotasi dan Transfer

Roda gigi pertama, yang sekarang bergerak, menggerakkan roda gigi kedua. Saat roda gigi pertama terus berputar, ia bergerak melewati lubang masuk, menutupnya sesaat, dan mulai menyapu gumpalan cairan yang terperangkap menuju lubang keluar meteran.

Langkah 3: Perangkap Bersamaan dengan Gigi Kedua

Sementara roda gigi pertama mengeluarkan fluidanya, roda gigi kedua secara bersamaan melakukan aksi penangkapan yang sama di sisi berlawanan dari ruang. Roda gigi kedua menangkap volume fluida yang identik dan tetap di dalam ruang berbentuk bulan sabitnya sendiri, memastikan proses pengukuran berlangsung terus-menerus.

Langkah 4: Pembuangan dan Pengulangan Siklus

Roda gigi kedua kemudian berputar dan mengeluarkan volume fluida yang terperangkap, sementara roda gigi pertama memulai siklus penangkapan baru. Gerakan kedua roda gigi oval yang tersinkronisasi dan saling bertautan ini memastikan selalu terdapat segel fluida antara lubang masuk dan keluar, mencegah cairan yang tidak terukur melewati sistem. Proses ini berulang tanpa hambatan, menciptakan pengukuran aliran yang lancar dan berkelanjutan.

Untuk setiap putaran penuh 360 derajat pasangan roda gigi, volume cairan tertentu yang tetap dipindahkan. Karena volume ini diketahui dan konstan, total laju aliran volumetrik meter hanyalah jumlah dari volume-volume diskrit ini. Oleh karena itu, laju aliran berbanding lurus dan linier dengan kecepatan putar roda gigi.

Dari Gerakan Mekanik ke Data Digital

Meskipun prinsip mekanisnya sederhana, gerakan ini harus diubah menjadi sinyal elektronik yang dapat digunakan untuk sistem kontrol modern. Hal ini dicapai melalui sistem sensor dan pemancar yang canggih.

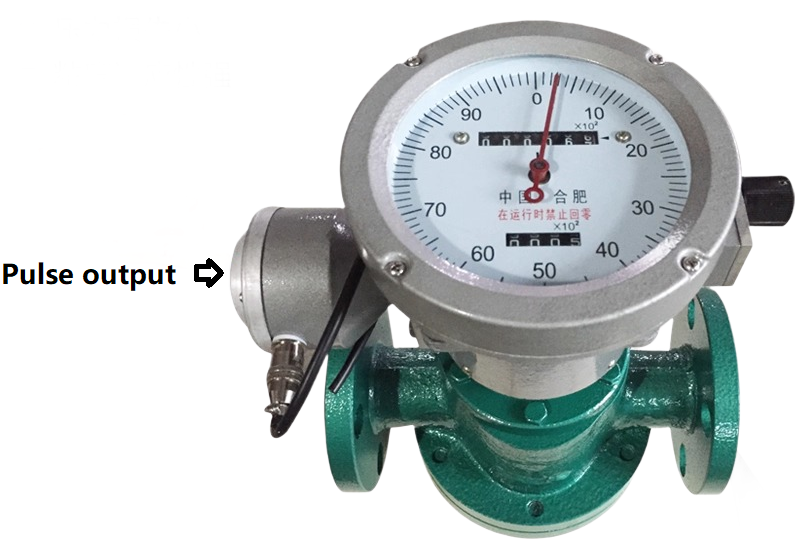

Magnet permanen yang kuat tertanam di dalam salah satu atau kedua roda gigi oval tersebut. Sebuah sensor, biasanya sensor efek Hall atau sakelar Reed, dipasang di bagian luar badan meter, di dekat roda gigi yang berputar.

Saat roda gigi berputar, magnet yang tertanam akan melewati sensor. Setiap kali magnet melewatinya, ia akan menghasilkan pulsa listrik. Desain ini memastikan jumlah pulsa yang tepat dihasilkan untuk setiap putaran penuh pasangan roda gigi.

Pemancar atau layar berbasis mikroprosesor kemudian melakukan langkah terakhir. Alat ini menghitung pulsa-pulsa beresolusi tinggi ini selama interval waktu tertentu. Dengan mengetahui volume pasti yang dipindahkan per pulsa, instrumen dapat menghitung secara akurat:

Laju Aliran: Volume cairan yang melewati meter per satuan waktu (misalnya, Liter per Menit atau m3/jam).
Total Volume: Jumlah kumulatif total volume cairan yang telah melewati meteran sejak pengaturan ulang terakhir.

Keunggulan Utama Pengukur Aliran Roda Gigi Oval

Prinsip kerja unik dari meteran roda gigi oval memberikan beberapa keuntungan signifikan:

* Akurasi dan Pengulangan Tinggi: Sering mencapai akurasi ±0,5% atau lebih tinggi, meter ini termasuk yang paling akurat di pasaran. Pengulangan yang sangat baik dijamin oleh sifat perpindahan positifnya.

* Ideal untuk Cairan Kental: Ini bisa dibilang kekuatan terbesarnya. Tidak seperti banyak teknologi lain (seperti pengukur aliran TUF atau pengukur aliran vortex) yang kurang efektif untuk cairan kental, pengukur roda gigi oval dapat mengukur oli, bahan bakar, gemuk, resin, dan sirup secara akurat dengan mudah.




* Tidak Peka terhadap Profil Aliran: Tidak memerlukan pipa lurus yang dipasang di hulu atau hilir, sehingga mudah dipasang di ruang sempit yang tidak dapat dipasangi alat pengukur aliran lain.

* Pengukuran Aliran Rendah yang Sangat Baik: Mereka dapat mempertahankan akurasi tinggi bahkan pada laju aliran yang sangat rendah.

* Tidak Memerlukan Daya (untuk alat ukur aliran roda gigi oval tipe Mekanis): Model sederhana dapat dilengkapi dengan register dan tampilan mekanis murni, sehingga cocok untuk lokasi terpencil atau berbahaya di mana daya tidak tersedia.

Aplikasi dan Industri Umum

Keserbagunaan dan kekokohan meter aliran roda gigi oval menjadikannya pilihan yang disukai di berbagai industri:

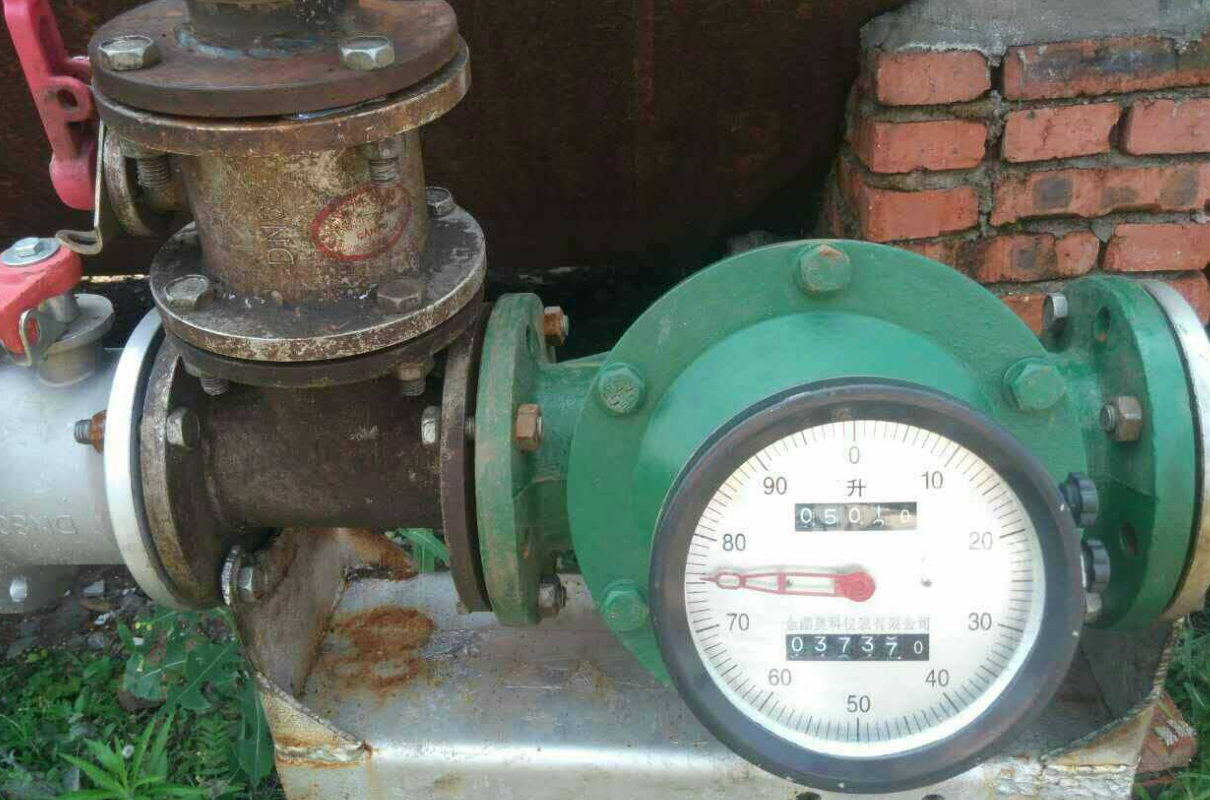

* Bahan Bakar dan Minyak: Penyaluran bensin, solar, dan minyak tanah; pemantauan konsumsi bahan bakar untuk boiler dan generator; pengukuran minyak pelumas.

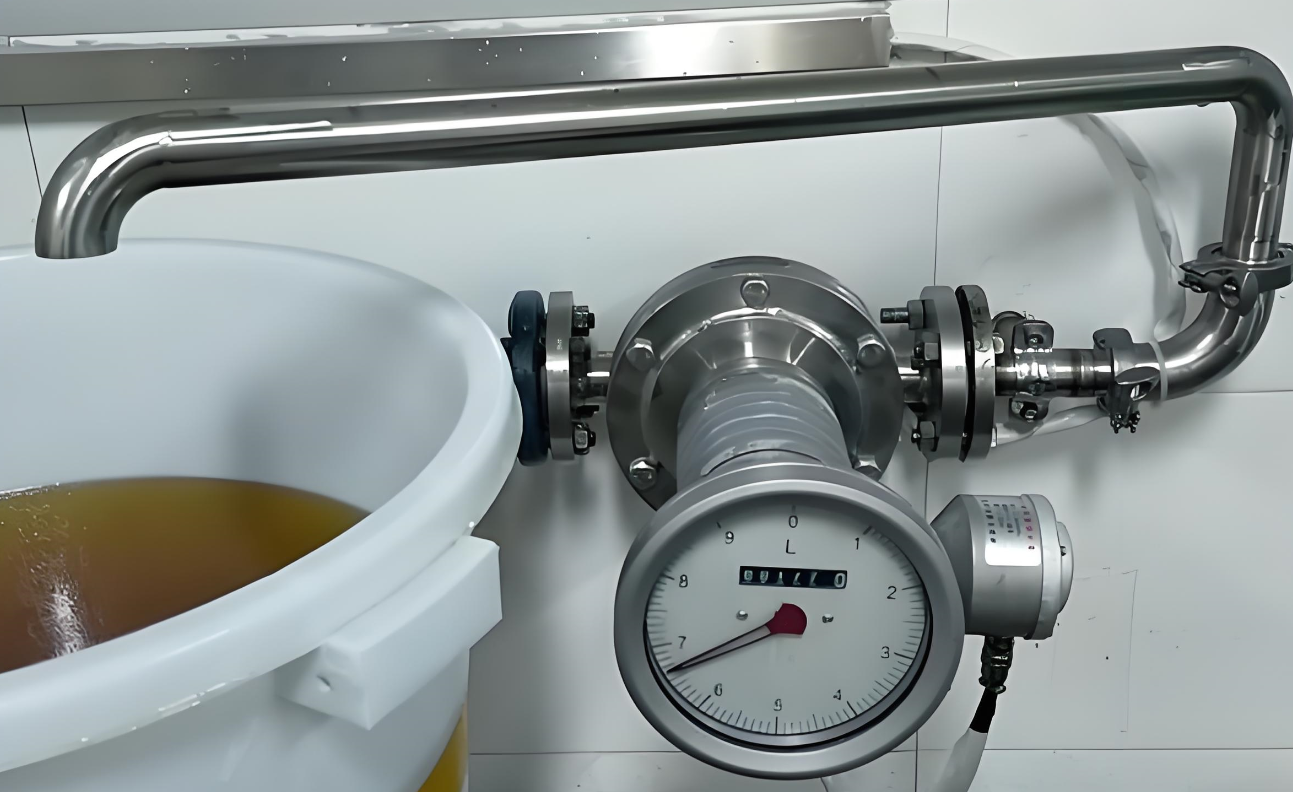

* Bahan kimia: Dosis dan injeksi aditif, katalis, dan polimer yang akurat.
* Makanan dan Minuman: Mengukur bahan-bahan kental seperti sirup, coklat, dan minyak sayur.
* Pulp dan Kertas: Penanganan bahan kimia tambahan dan pelapis.
* Transfer Hak Asuh: Pengukuran akurasi tinggi untuk penagihan dan pengendalian inventaris cairan berharga.

Keterbatasan yang Perlu Dipertimbangkan

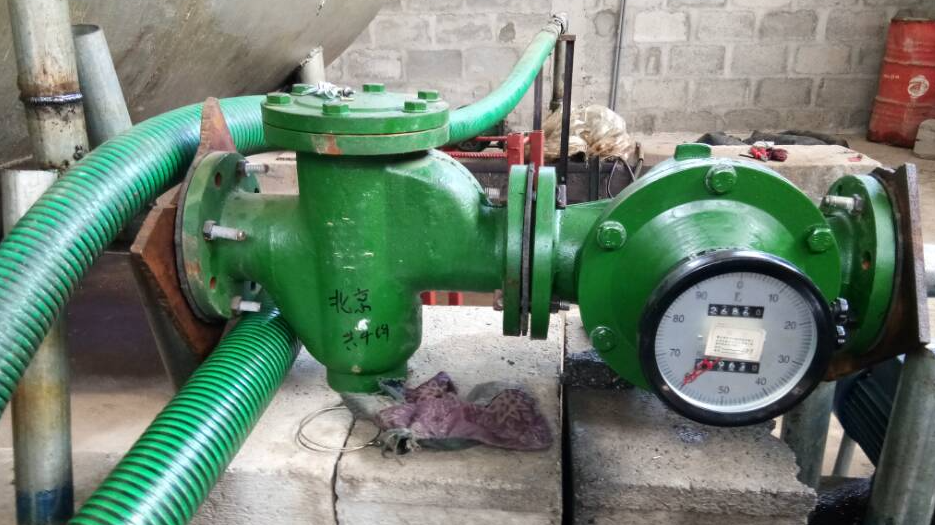

Meskipun sangat efektif, meter roda gigi oval memiliki dua keterbatasan utama. Pertama, meter ini hanya ditujukan untuk cairan bersih. Partikel abrasif atau padatan dapat menyebabkan keausan dan kerusakan pada roda gigi presisi, sehingga mengurangi akurasi. Filtrasi yang tepat seringkali menjadi prasyarat. Kedua, meter ini menghasilkan penurunan tekanan yang lebih tinggi dibandingkan dengan meter non-intrusif seperti jenis magnetik atau ultrasonik.

Kesimpulan

Pengoperasian meteran aliran roda gigi oval merupakan bukti kekuatan rekayasa mekanik kreatif. Rotornya yang saling mengunci memungkinkannya mengukur volume fluida secara langsung, menawarkan tingkat akurasi dan keandalan yang tak tertandingi, terutama untuk cairan yang sulit dan kental. Desainnya yang sederhana dan kokoh menawarkan nilai dan keyakinan yang luar biasa dalam aplikasi pengukuran aliran yang krusial sekaligus menjamin masa pakai yang lama dengan perawatan yang minimal. Meteran aliran roda gigi oval terus menjadi pilihan utama untuk proses apa pun yang membutuhkan akurasi, keandalan, dan adaptabilitas.

Video di bawah ini dapat melihat dengan jelas cara kerja pengukur aliran roda gigi oval
