Pengukur Aliran Kecepatan adalah instrumen yang menghitung volume fluida (cair atau gas, seperti
pengukur aliran gas alam , pengukur aliran udara, dan pengukur aliran N2) yang mengalir melalui pipa dengan terlebih dahulu mengukur kecepatan rata-rata fluida tersebut. Prinsip operasi intinya didasarkan pada persamaan aliran fundamental:
Q=v⋅A
Di mana:
· Q adalah laju aliran volumetrik
· v adalah kecepatan aliran rata-rata melintasi penampang pipa
· A adalah luas penampang pipa
Dengan mengukur kecepatan (v) secara akurat dan mengetahui luas pipa (A), laju aliran volumetrik (Q) dapat ditentukan secara tepat. Teknologi ini telah berkembang pesat, menghasilkan beberapa jenis meter yang berbeda. Berikut ini adalah beberapa meter aliran kecepatan yang paling umum dan representatif yang digunakan dalam industri saat ini.

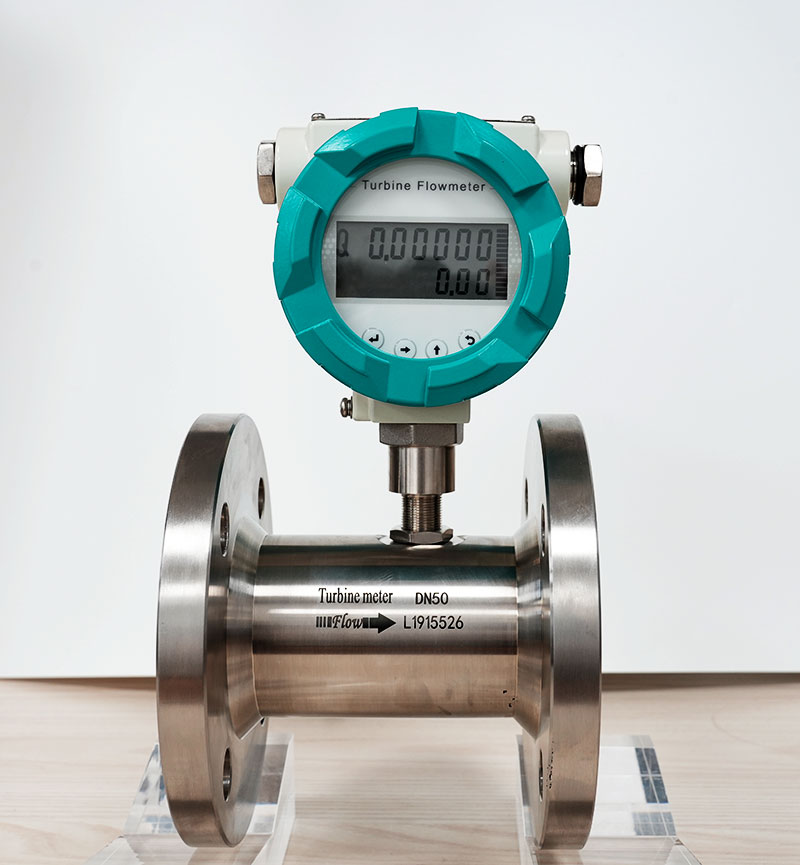

Pengukur aliran turbin adalah salah satu pengukur kecepatan yang paling mapan dan banyak digunakan. Komponen utamanya adalah rotor turbin yang ditempatkan di jalur fluida.
Prinsip Kerja: Saat fluida mengalir melalui pipa, fluida tersebut membentur bilah turbin, menyebabkan rotor berputar. Kecepatan putar rotor ini berbanding lurus dengan kecepatan fluida. Dengan mengukur putaran per menit (RPM) rotor, meter menghitung kecepatan fluida dan, akibatnya, laju aliran volumetrik.
Keunggulan Teknis & Aplikasi: · Akurasi Pengukuran Tinggi: Memberikan hasil yang sangat presisi dan dapat diulang.
· Rasio Turndown yang Luas: Mempertahankan akurasi pada rentang laju aliran yang luas.
· Linearitas Luar Biasa: Hubungan antara aliran dan keluaran bersifat linear secara konsisten.
· Keluaran Ramah Digital: Menghasilkan keluaran pulsa yang mudah diproses oleh elektronik digital.
Alat ini banyak digunakan untuk mengukur berbagai cairan dengan viskositas rendah (seperti air dan bahan bakar) dan gas.
Informasi selengkapnya tentang pengukuran aliran bahan bakar dengan flow meter turbin cair. Flow meter bahan bakar diesel digital turbin.
Kisaran Kecepatan Khas: · Pengukur aliran turbin cair: Sekitar 0,5 hingga 10 m/s (1,5 hingga 33 kaki/s)
Informasi teknis lebih lanjut tentang alat pengukur aliran turbin gas dari silverinstruments.com. Alat pengukur aliran turbin gas SGW.
· Pengukur aliran turbin gas Sekitar 5 hingga 100 m/s (15 hingga 330 kaki/s)
Informasi teknis lebih lanjut tentang pengukur aliran turbin cair seri SLW dari silverinstruments.com. Pengukur aliran turbin cair

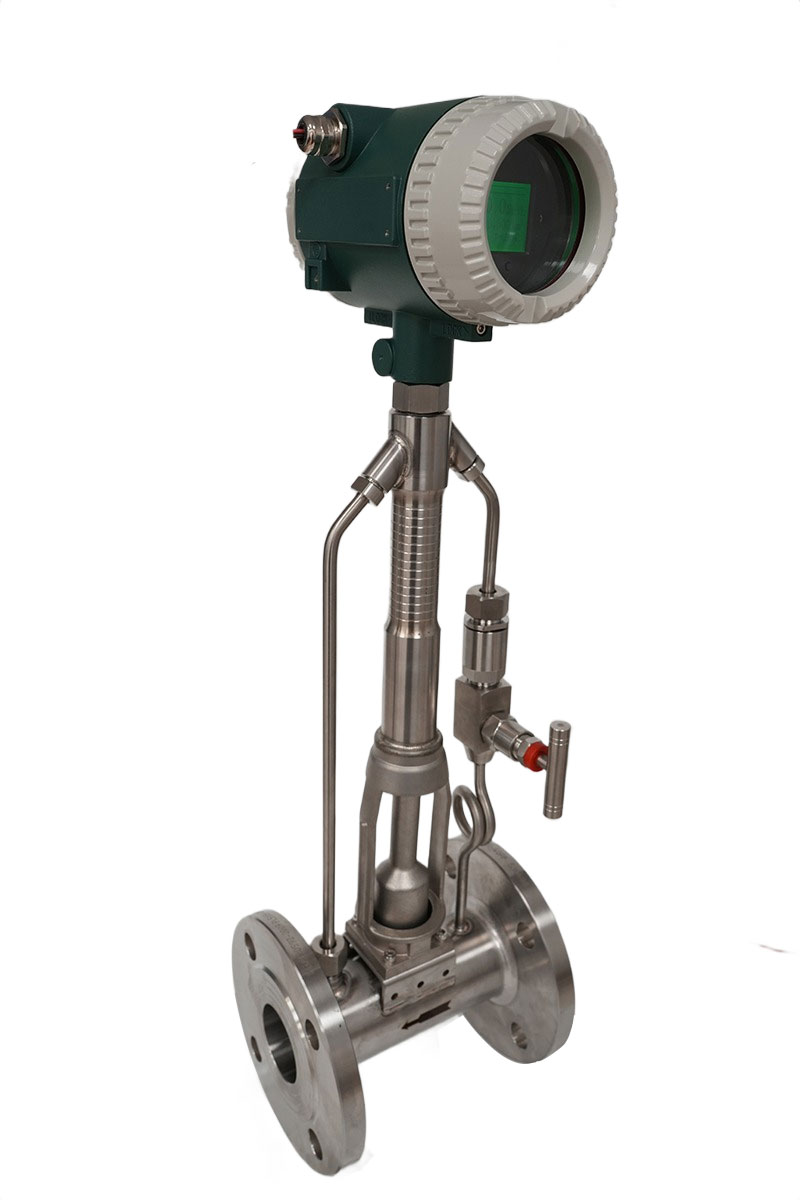

Flowmeter vortex beroperasi berdasarkan efek "jalan vortex von Kármán", sebuah prinsip dinamika fluida. Hal ini dicapai dengan menempatkan penghalang non-streamline, yang dikenal sebagai bluff body atau shedder bar, di jalur aliran.
Prinsip Kerja: Ketika fluida bergerak melewati bluff body, fluida tersebut terpisah dan menciptakan pola pusaran yang berulang dan bergantian di hilir. Dalam rentang laju aliran tertentu, frekuensi pelepasan pusaran ini berbanding lurus dengan kecepatan fluida. Sebuah sensor mendeteksi frekuensi pelepasan pusaran ini untuk menghitung laju aliran.
Keunggulan Teknis & Aplikasi: · Rentang Pengukuran Luas: Cocok untuk spektrum laju aliran yang luas.
· Akurasi Pengukuran Tinggi: Memberikan pengukuran yang stabil dan tepat.
· Kompatibilitas Cairan Serbaguna: Dapat mengukur cairan, gas, dan uap.
· Kehilangan Tekanan Permanen Rendah: Dampak minimal pada konsumsi energi sistem.
Batasan Teknis: Penelitian yang sedang berlangsung berfokus pada pengoptimalan geometri badan tebing untuk menghasilkan jalan pusaran yang lebih stabil dan teratur, yang selanjutnya meningkatkan akurasi dan keandalan meter.
Kisaran Kecepatan Khas: · Cairan: Sekitar 0,3 hingga 10 m/s (1 hingga 33 kaki/s)
· Gas/Uap: Sekitar 3 hingga 80 m/s (10 hingga 260 kaki/s)

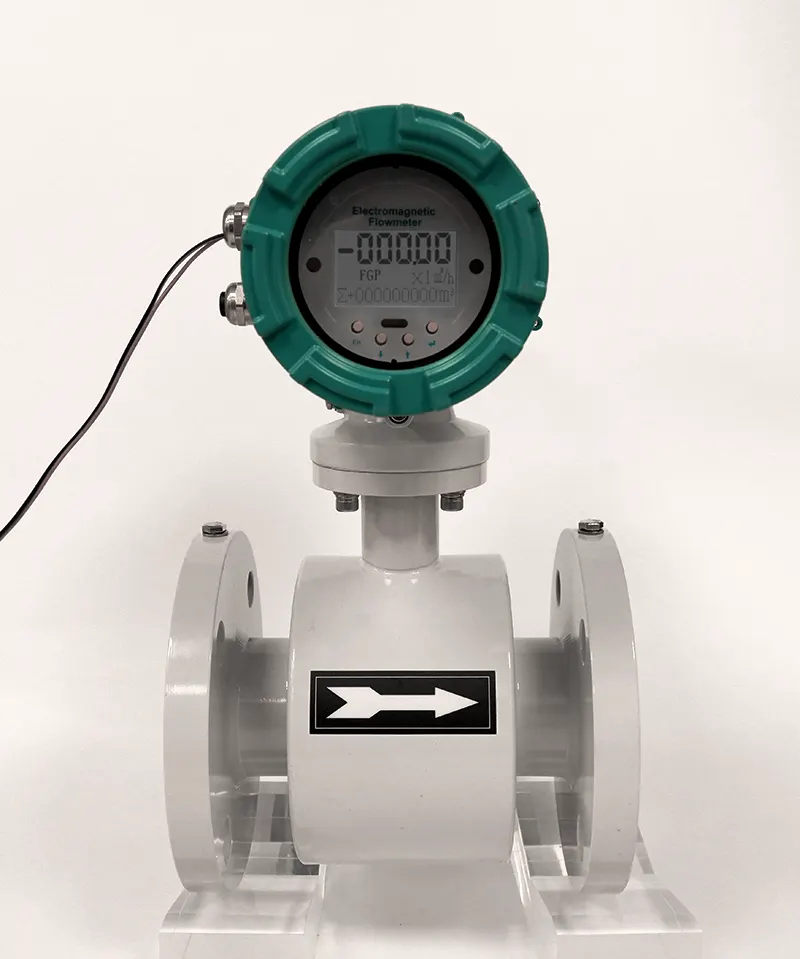

Berdasarkan Hukum Induksi Elektromagnetik Faraday, flowmeter elektromagnetik adalah pilihan ideal untuk mengukur aliran cairan konduktif.
Prinsip Kerja: Saat cairan konduktif mengalir melalui medan magnet yang dihasilkan oleh meter, cairan tersebut bertindak sebagai konduktor. Hal ini menginduksi tegangan yang tegak lurus terhadap arah aliran dan medan magnet. Besarnya tegangan ini berbanding lurus dengan kecepatan rata-rata cairan.
Keunggulan Teknis & Aplikasi: · Respons Sangat Cepat: Dengan histeresis yang dapat diabaikan, sangat cocok untuk menangkap variasi aliran sesaat.
· Tidak Ada Halangan pada Aliran: Pipa bening, artinya tidak ada bagian yang bergerak dan nol kehilangan tekanan tambahan, ini adalah pengukur aliran lubang penuh. informasi teknis lebih lanjut tentang pengukur aliran lubang penuh: Pengukur aliran elektromagnetik lubang penuh
· Akurasi Tinggi: Dalam profil aliran yang stabil dan berkembang sepenuhnya, meter secara akurat mewakili kecepatan rata-rata.
Keterbatasan & Penanggulangan: · Persyaratan Fluida: Fluida yang diukur harus memiliki konduktivitas listrik minimum, sehingga tidak cocok untuk gas dan sebagian besar produk berbasis hidrokarbon.
· Interferensi Elektromagnetik (EMI): Dapat rentan terhadap gangguan listrik eksternal. Pentanahan dan pelindung elektromagnetik yang tepat diperlukan untuk pengoperasian yang andal.
Kisaran Kecepatan Khas: · Cairan: Dapat mengukur rentang yang sangat luas, biasanya dari 0,1 hingga 10 m/s (0,3 hingga 33 kaki/s), unggul pada aplikasi aliran rendah di mana meteran lain mungkin gagal.
Apa yang perlu Anda ketahui lebih lanjut tentang solusi pengukuran aliran rendah? Klik di sini: pengukur aliran kecil

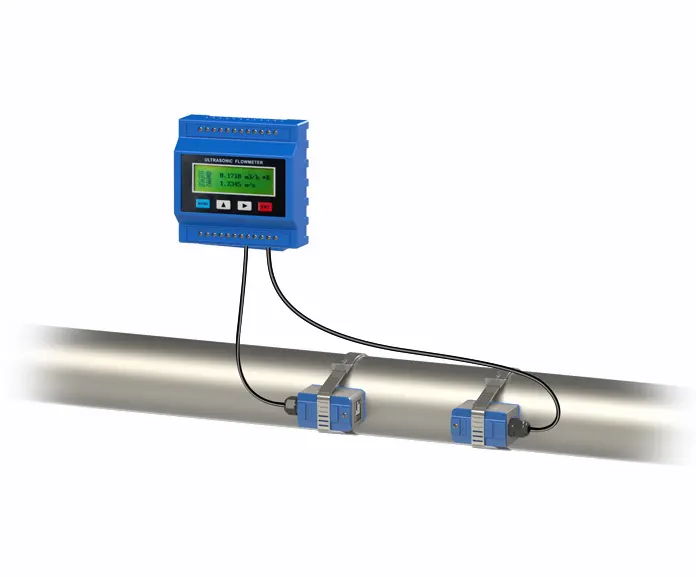

Pengukuran aliran ultrasonik adalah teknologi non-invasif yang berkembang pesat. Teknologi ini menghitung aliran dengan menganalisis perilaku gelombang suara ultrasonik saat melewati fluida yang bergerak.
Prinsip Operasi: Ada dua metode utama:
1. Metode Transit-Time: Metode ini mengukur perbedaan waktu antara pulsa ultrasonik yang dikirim ke hulu dan yang dikirim ke hilir. Pulsa bergerak lebih cepat mengikuti aliran dan lebih lambat melawannya. Perbedaan waktu ini berbanding lurus dengan kecepatan fluida. Informasi lebih lanjut tentang metode Transit-Time: Pengukur aliran Transit-Time
2. Metode Doppler: Metode ini mengandalkan efek Doppler. Metode ini memancarkan sinyal ultrasonik ke dalam fluida, yang dipantulkan oleh partikel tersuspensi atau gelembung udara. Pergeseran frekuensi sinyal yang dipantulkan sebanding dengan kecepatan fluida. Informasi lebih lanjut tentang flow meter Doppler: Flow meter ultrasonik Doppler
Keunggulan Teknis & Aplikasi: · Pengukuran Non-Invasif: Sensor jepit dipasang di bagian luar pipa, sehingga tidak menyebabkan penurunan tekanan dan memungkinkan pemasangan tanpa menghentikan proses. Hal ini menjadikannya ideal untuk pipa berdiameter besar dan aplikasi aliran tinggi. Informasi teknis lebih lanjut tentang pengukuran non-invasif: Pengukur aliran air non-invasif.
· Transit-Time: Menawarkan akurasi tinggi tetapi paling baik untuk cairan bersih, karena partikulat atau gelembung dapat mengganggu sinyal.
· Doppler: Sangat baik untuk mengukur aliran dua fase (cairan dengan padatan tersuspensi atau gelembung) di mana pengukur waktu transit akan gagal berfungsi.
Kisaran Kecepatan Khas: · Umum (Cairan & Gas): Sangat serbaguna, mampu mengukur kecepatan dari sangat rendah hingga sangat tinggi, seringkali dalam kisaran 0,03 hingga 35 m/s (0,1 hingga 115 kaki/s).

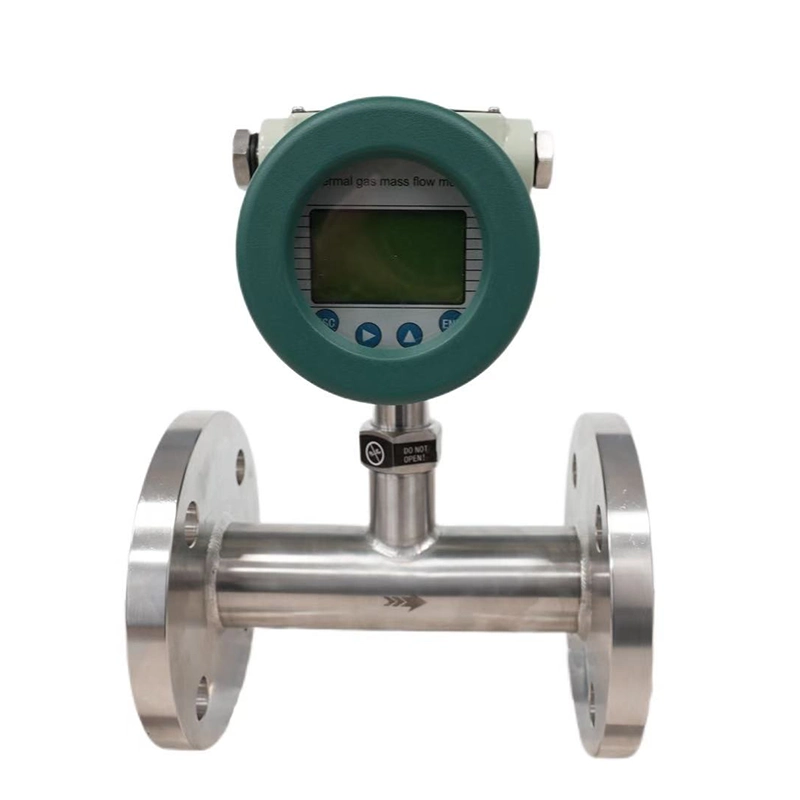

Pengukur aliran massa termal beroperasi berdasarkan prinsip perpindahan panas. Elemen sensor yang dipanaskan ditempatkan di aliran, dan laju disipasi panas diukur untuk menentukan laju aliran.
Prinsip Operasi: Ada dua mode utama:
1. Anemometri Suhu Konstan (CTA): Sensor dijaga pada suhu konstan, dan arus pemanas yang diperlukan untuk mempertahankannya diukur. Aliran yang lebih tinggi membutuhkan arus yang lebih besar.
2. Anemometri Arus Konstan (CCA): Arus konstan dialirkan ke sensor, dan variasi suhu yang dihasilkan diukur. Arus yang lebih tinggi menghasilkan suhu sensor yang lebih rendah.
Jenis & Aplikasi: · Anemometer Kawat Panas: Ini adalah pengukur kecepatan sejati yang dikenal karena respons frekuensinya yang sangat tinggi dan ukuran probe yang kecil. Alat ini banyak digunakan dalam penelitian dinamika fluida untuk mengukur kecepatan sesaat pada titik-titik tertentu dalam medan aliran.
· Pengukur Aliran Massa Termal: Sebagian besar pengukur termal industri dirancang dengan cara ini. Sinyal keluarannya berkorelasi langsung dengan laju aliran massa fluida, bukan laju aliran volumetriknya, yang merupakan perbedaan utama. Pengukur ini sangat baik untuk pengukuran gas aliran rendah.
Kisaran Kecepatan Khas (untuk aplikasi gas industri): · Gas: Sangat baik untuk aplikasi kecepatan rendah, dengan rentang yang sangat luas biasanya dari 0,1 hingga 120 m/s (0,3 hingga 400 kaki/s).
