Praktik Terbaik untuk Memasang Flow Meter Vortex: Panduan Panjang Pipa Lurus dan Tata Letak Pipa

Persyaratan Panjang Pipa Lurus

Untuk memastikan pengukuran aliran yang stabil dan akurat, panjang pipa lurus yang tepat harus dijaga di bagian hulu dan hilir dari flow meter vortex .

(1) Pipa Reduksi (Penyempitan Aliran)
Untuk pipa pereduksi, sediakan setidaknya 15D pipa lurus di bagian hulu dan 5D di bagian hilir meteran aliran.
(D = Diameter dalam nominal pengukur aliran pusaran)


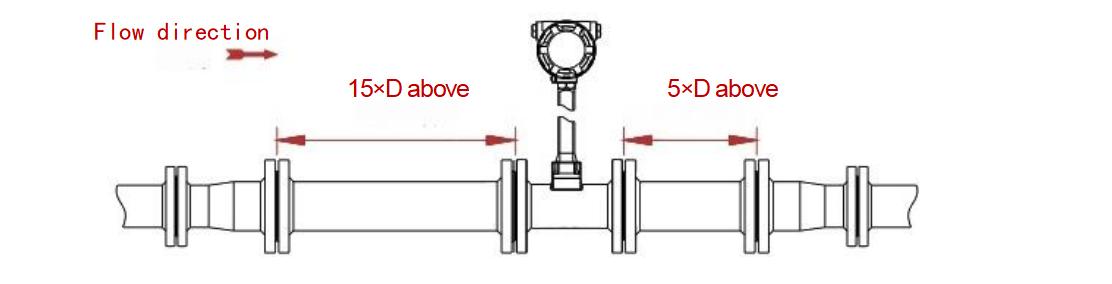

(2) Pipa Ekspansi (Ekspansi Aliran)
Dalam kasus pemuaian pipa, pertahankan panjang lurus yang sama: 15D di bagian hulu dan 5D di bagian hilir.

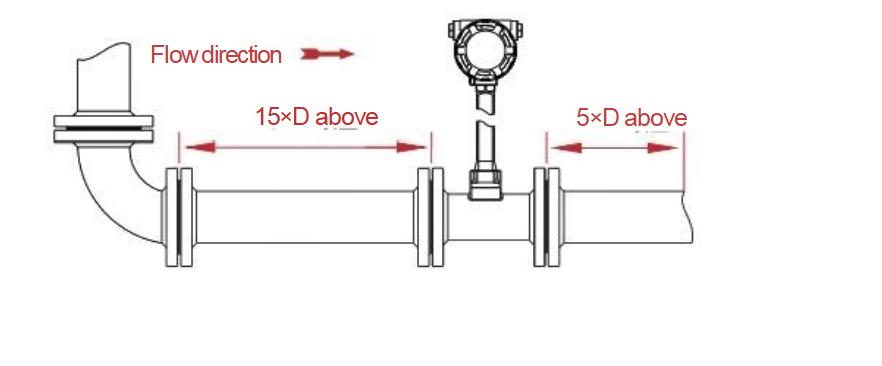

(3) Siku dan Tekukan
Untuk setiap siku atau belokan pipa, pasang pipa lurus sepanjang 15D di bagian hulu dan 5D di bagian hilir untuk menstabilkan aliran sebelum pengukuran.

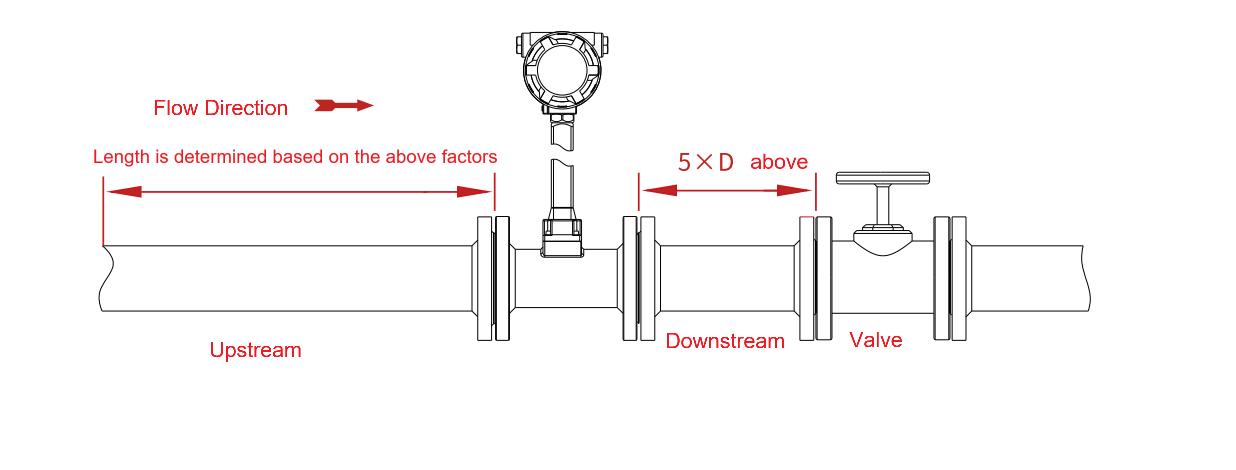

(4) Posisi Katup
Idealnya, katup harus dipasang setelah flowmeter.

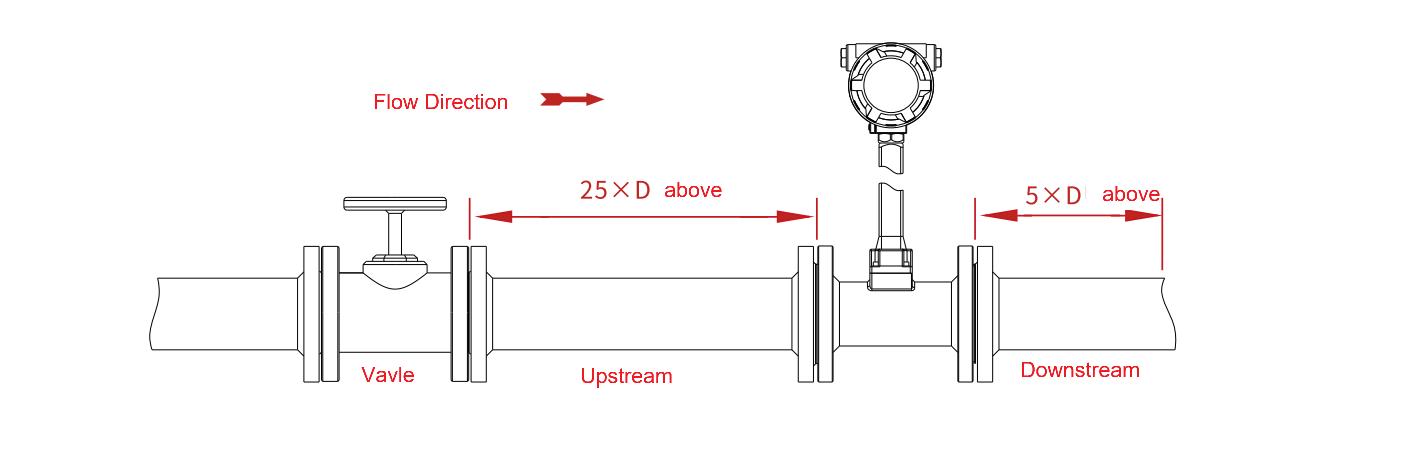

Jika harus dipasang di bagian hulu, perpanjang panjang lurus di bagian hulu hingga minimal 25D dan pertahankan 5D di bagian hilir. Ini membantu meminimalkan gangguan aliran yang disebabkan oleh pengoperasian katup.

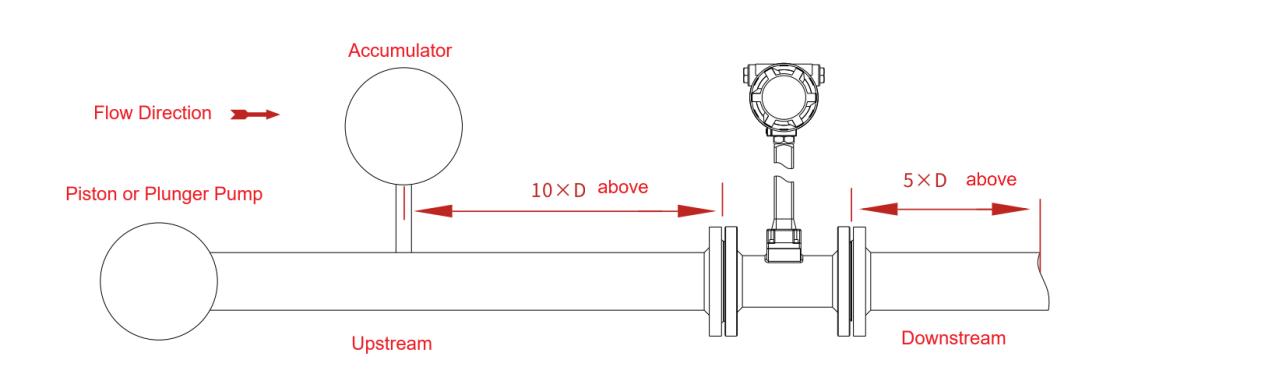

(5) Pompa Piston atau Pompa Plunger
Saat menggunakan pompa piston atau plunger, pasang akumulator di bagian hulu flowmeter untuk mengurangi aliran berdenyut dan memastikan pembacaan yang stabil.

(6) Aliran Berdenyut pada Saluran Gas atau Cairan
Saluran pipa gas dengan blower tipe piston atau Roots, atau saluran cairan bertekanan tinggi dengan pompa pendorong, seringkali menghasilkan pulsasi. Untuk mengurangi hal ini, pasang peredam pulsasi (seperti pelat orifice atau ruang ekspansi) di bagian hulu meteran.



(7) Lokasi Pipa dan Katup Tipe T
Untuk pipa tipe T, menempatkan katup di hulu flowmeter dapat mencegah tekanan pulsasi memengaruhi stabilitas titik nol. Pindahkan katup untuk menghindari fluktuasi sinyal selama gangguan aliran.

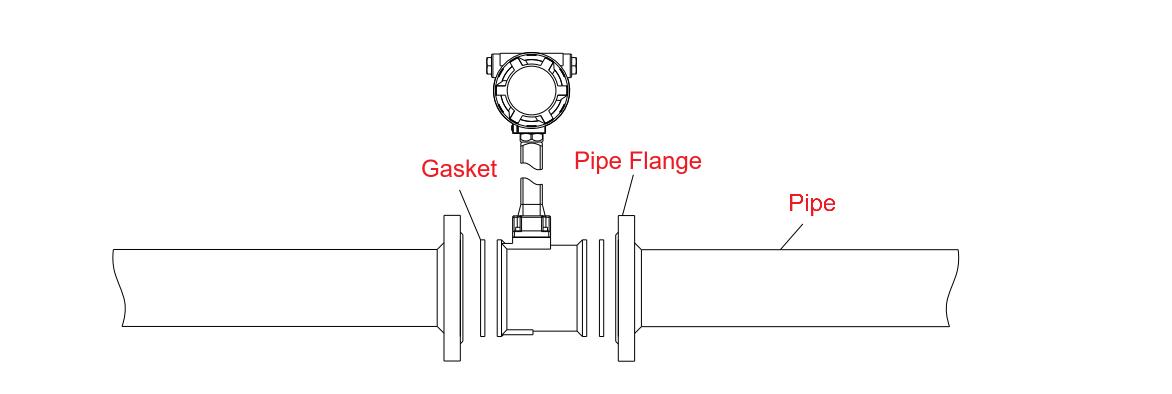

(8) Gasket
Pastikan gasket tidak menonjol ke dalam pipa, karena hal ini dapat menyebabkan turbulensi dan ketidakakuratan pengukuran.


(9) Titik Pengambilan Tekanan dan Suhu
Titik pengambilan tekanan: 3–5D di hilir flowmeter
Titik pengambilan sampel suhu: 6–8D di hilir flowmeter

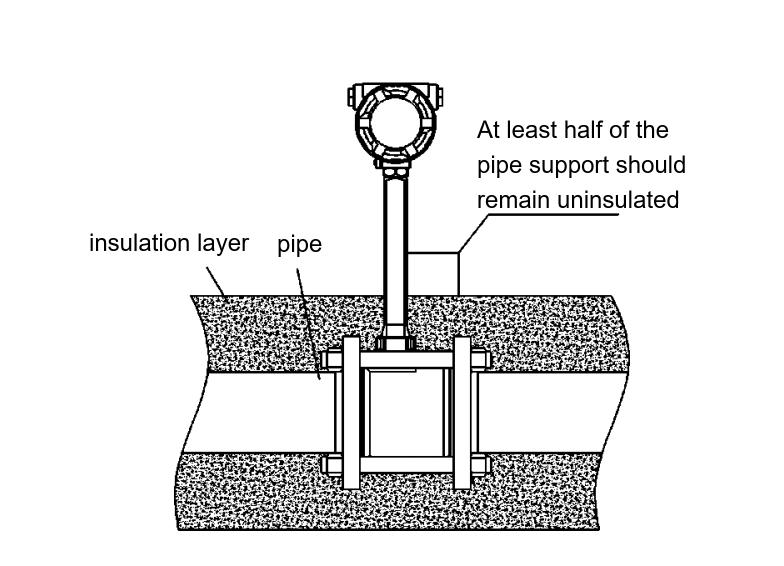

(10) Isolasi Termal
Saat mengisolasi pipa yang mengangkut cairan bersuhu tinggi, jangan menutupi braket pemancar flowmeter agar ventilasi dan akses perawatan tetap terjaga dengan baik.

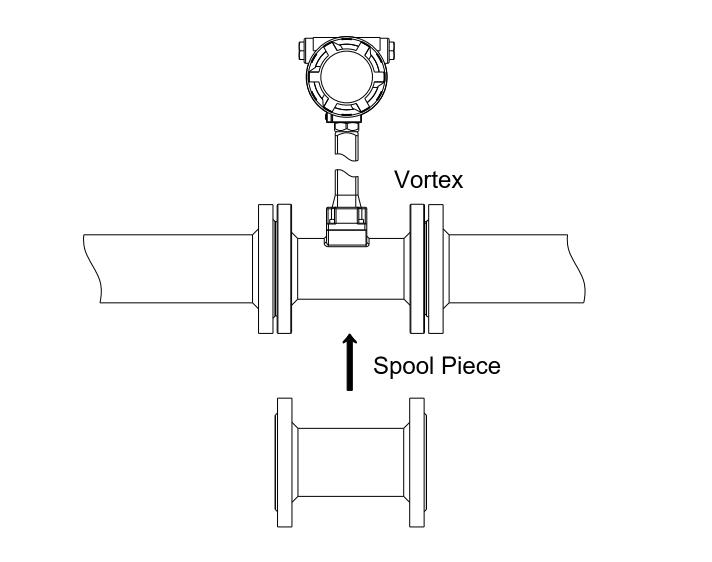

(11) Pembersihan Pipa
Sebelum dioperasikan, bilas pipa yang baru dipasang atau diperbaiki untuk menghilangkan karat, kerak las, atau kotoran. Gunakan saluran pintas untuk pembilasan agar tidak merusak meteran. Jika tidak ada saluran pintas, ganti sementara meteran dengan pipa pengganti (spool piece) selama pembersihan.

Persyaratan Lokasi Pemasangan

Flowmeter vortex dapat dipasang di dalam atau di luar ruangan, asalkan getaran diminimalkan. Jika getaran signifikan, tambahkan penyangga pipa untuk mengurangi tekanan mekanis. Diameter dalam pipa penghubung harus 1–5 mm lebih besar daripada diameter flowmeter untuk mencegah hambatan aliran.

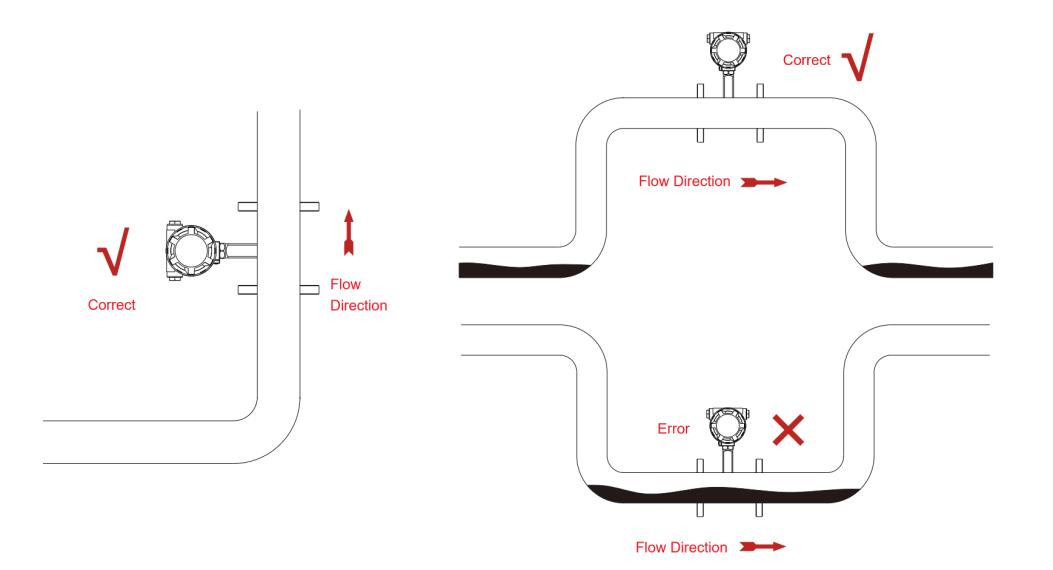

1. Aplikasi Gas dan Uap
Pasang secara vertikal untuk menghindari penumpukan kondensasi.
Untuk instalasi horizontal, tempatkan meteran di titik tertinggi dari bagian berbentuk U terbalik.
Hindari pemasangan di titik terendah pipa berbentuk U, karena kondensat dapat menumpuk di sana dan menyebabkan pembacaan yang salah atau potensi kerusakan.

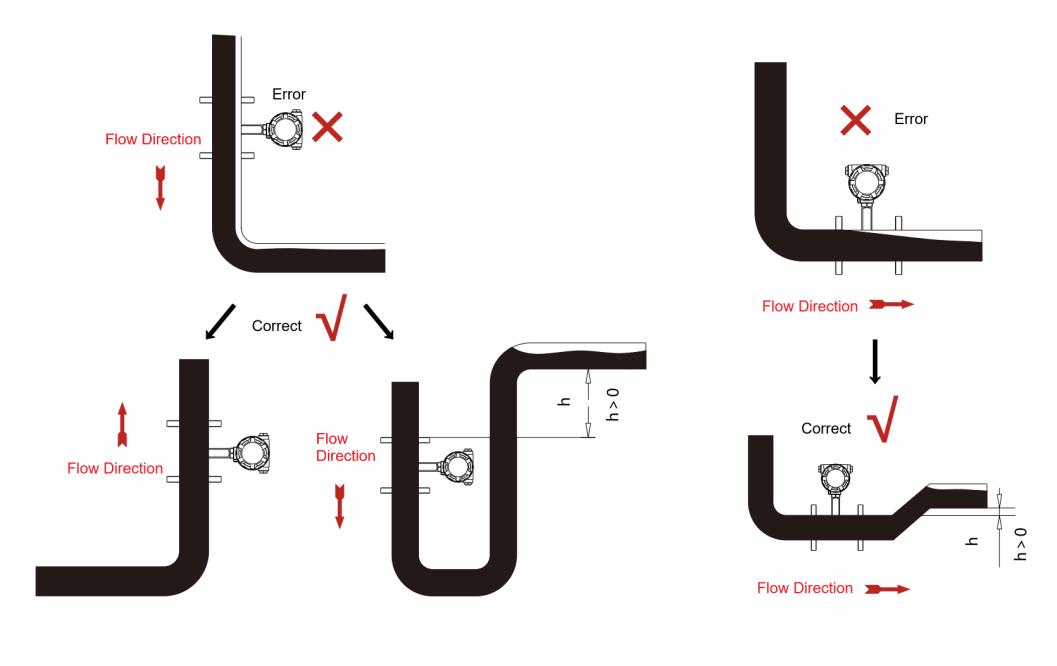

2. Aplikasi Pengukuran Cairan
Pastikan tabung meter tetap terisi penuh cairan.
Arah aliran sebaiknya ke atas jika memungkinkan.
Jika pemasangan ke bawah diperlukan, posisikan meteran di bawah pipa hilir untuk mempertahankan kondisi aliran penuh.

Hindari memasang flowmeter di titik tertinggi pipa, karena gelembung gas dapat terbentuk dan mengurangi akurasi.
Untuk mencegah kavitasi atau pembentukan gelembung yang disebabkan oleh penurunan tekanan akibat katup, pasang flowmeter di bagian hulu katup kontrol.

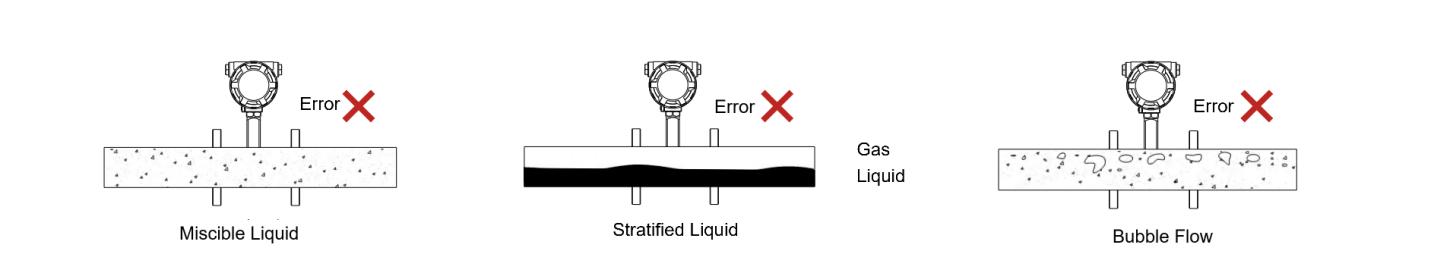

3. Aliran Fase Campuran
Untuk mendapatkan hasil pengukuran yang akurat, medium yang diukur harus berupa fasa tunggal (gas, uap, atau cairan). Pada kondisi fasa ganda atau campuran, akurasi pengukuran akan menurun secara signifikan.

Prosedur dan Tindakan Pencegahan Pemasangan

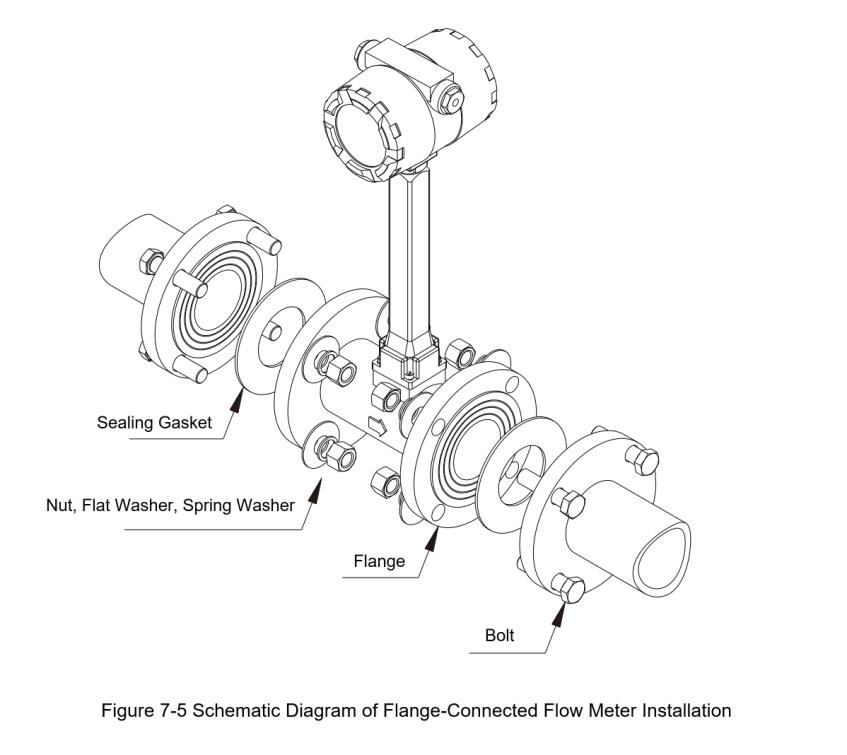

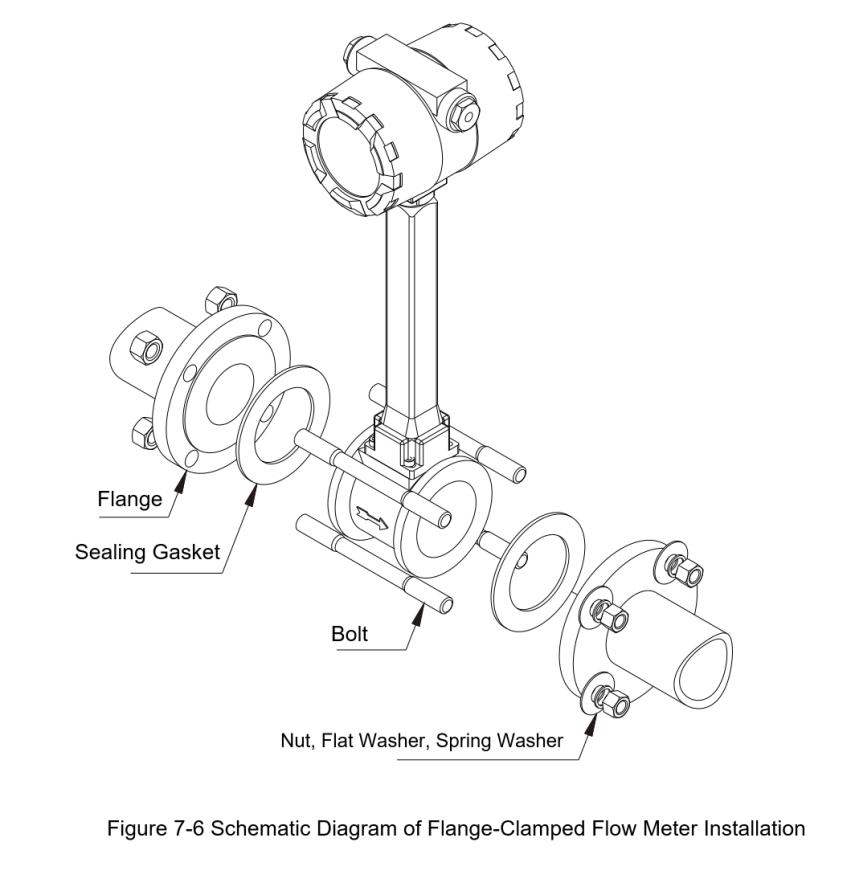

1. Flowmeter yang Terhubung dengan Flensa dan yang Terjepit dengan Flensa

Pastikan keselarasan dan koaksialitas pipa antara flowmeter dan saluran pipa sebelum pemasangan.
Untuk jalur pipa baru, selalu bersihkan kotoran dan sisa pengelasan untuk mencegah penyumbatan atau pembacaan yang tidak akurat.
Dengan mengikuti praktik pemasangan ini, flowmeter vortex dapat mencapai kinerja optimal, memastikan stabilitas, akurasi, dan daya tahan jangka panjang dalam aplikasi industri yang melibatkan pengukuran aliran gas, uap, atau cairan.
