Alat Pengukur Aliran Vortex Seri STLU-G

Alat Pengukur Aliran Vortex Seri STLU-G

Related Products

  • Pengukur Aliran Massa Coriolis

    Pengukur Aliran Massa Coriolis

    Pengukuran aliran massa langsung.
    Akurasi tinggi: 0,1%~0,2%.
    Juga mengukur kepadatan, suhu, tekanan.
    Untuk semua pengukuran cairan.

  • Pengukur Aliran Turbin Gas

    Pengukur Aliran Turbin Gas

    Flow meter Gas Kuat untuk gas alam, LPG, pengukuran aliran biogas. Permintaan harga Gas TUF Flowmeter dengan EVC langsung dari manufaktur Cina.

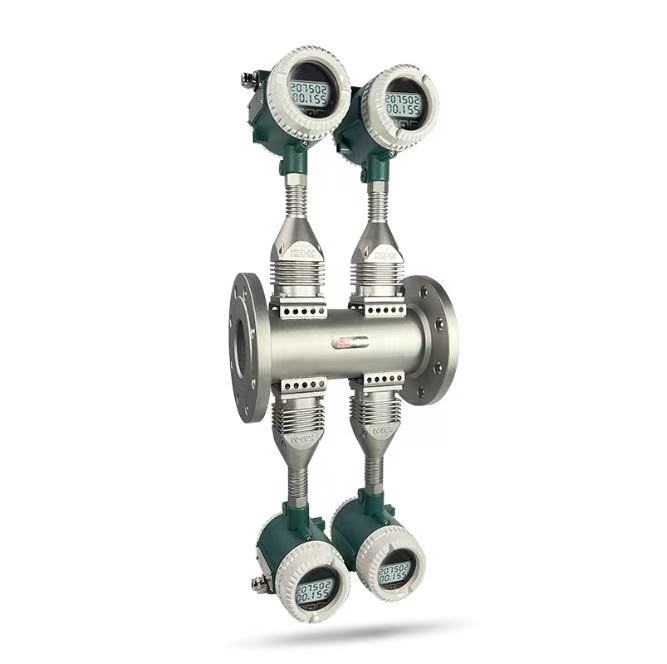

Silver Automation Instruments telah meluncurkan Alat Ukur Aliran Vortex Seri STLU-G, yang merupakan kemajuan teknologi yang signifikan dibandingkan dengan alat ukur aliran tradisional. Seri alat ukur aliran Vortex ini menonjol sebagai salah satu alat ukur aliran vortex tercanggih di pasar Tiongkok. Seri STLU-G menawarkan fitur dan kemampuan mutakhir yang membedakannya dari alat ukur aliran konvensional, menjadikannya pilihan utama untuk aplikasi kelas atas. Dengan desain inovatif dan kinerja yang unggul, alat ukur aliran vortex ini memberikan pengukuran aliran yang akurat dan andal, memenuhi kebutuhan berbagai industri dan aplikasi.

Fitur Luar Biasa dari Alat Pengukur Aliran Vortex Seri STLU-G

Akurasi tinggi: Akurasi cairan ±0,5~ ±1,5%, akurasi gas ±0,5~ ±2,5%,
Opsi suhu tinggi maks hingga 500°C
Konstruksi tekanan tinggi maks 450 bar
Rasio turn down besar, standar 8:1~20:1, maks 30:1 atau lebih tinggi.
Kecepatan cairan minimum bisa 0,21 m/s, dan kecepatan gas bisa lebih rendah lagi hingga 1,98 m/s
Kehilangan Tekanan Rendah
Penggantian sensor aliran di tempat tanpa menghentikan aliran

Ringkasan

Generasi baru flowmeter pusaran induktif yang terisolasi dan tahan terhadap gempa merupakan tonggak sejarah terdepan di dunia dalam sejarah flowmeter pusaran. Rumah flowmeter mengadopsi struktur integral, yang kokoh, tanpa bagian penyegel, sekrup pemasangan, atau kebocoran, yang menjamin keamanan dan keandalan. Dilengkapi dengan isolasi dan memungkinkan penggantian sensor di lokasi tanpa menghentikan aliran. Sensor memiliki ketahanan terhadap gempa yang sangat baik, serta kinerja tekanan dan suhu tinggi. Pemancar dilengkapi dengan sirkuit pemindaian dan pemrosesan spektrum sinyal elektronik canggih, yang selanjutnya mengoptimalkan ketahanan terhadap gempa. Alat ini menawarkan pengukuran yang presisi, jangkauan yang luas, laju aliran minimum yang rendah, keamanan, keandalan, biaya pengoperasian yang rendah, dan kehilangan tekanan yang minimal. Produk ini memiliki berbagai macam aplikasi dan telah menjadi "flowmeter universal" yang sesungguhnya. Flowmeter pusaran induktif yang terisolasi dan tahan terhadap gempa pasti disukai oleh para desainer, penentu spesifikasi, dan berbagai macam pengguna.

Prinsip

Flowmeter pusaran induktif adalah flowmeter volumetrik yang beroperasi berdasarkan prinsip jalan pusaran Karman. Di dalam rumah flowmeter, terdapat prisma segitiga yang disebut badan tebing. Ketika fluida mengalir melewati badan tebing, zona bertekanan rendah terbentuk di kedua sisi badan tebing, menciptakan pusaran teratur secara bergantian di setiap sisi, yang dikenal sebagai pusaran Karman. Seperti yang ditunjukkan pada Gambar 1.1, pusaran tersebut tersusun secara asimetris di hilir badan tebing. Kecepatan aliran dan laju aliran volumetrik flowmeter pusaran berbanding lurus dengan frekuensi pusaran. Flowmeter ini terutama digunakan untuk mengukur aliran fluida pipa industri, seperti gas dan uap. Flowmeter ini memiliki ukuran kecil, rentang pengukuran yang luas, akurasi tinggi, dan hampir tidak terpengaruh oleh parameter seperti densitas fluida, tekanan, suhu, dan viskositas saat mengukur laju aliran volumetrik. Flowmeter ini tidak memiliki bagian mekanis yang bergerak, sehingga menghasilkan keandalan yang tinggi dan persyaratan perawatan yang rendah. Parameter instrumen dapat tetap stabil untuk waktu yang lama.

Diberikan: Frekuensi pusaran f, kecepatan fluida rata-rata V, lebar badan tebing d, diameter dalam flowmeter D, hubungan tersebut dapat diturunkan sebagai berikut:

  • f = St * V / [(1-1,25*h/H)*h]
  • Di mana:
  • f: Frekuensi pusaran
  • V: Kecepatan aliran fluida
  • d: Lebar badan tebing
  • D: Diameter dalam flowmeter
  • St: Nomor Strouhal

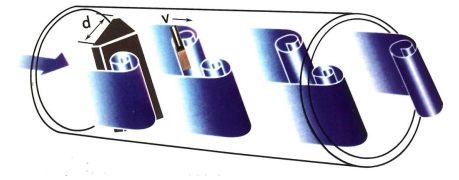

  • Diagram skema prinsip kerja pengukur aliran pusaran Karman


Spesifikasi Teknis

Process fluids

Liquids, Gas and Steam.

Saturated steam can be regarded as single-phase fluid when its dryness
is
greater than 85%

Process
temperature

Standard: -40+250°C~350°C

Extended:>+350°C~500°C

Pressure rating

Standard:≤2.5MPa4.0Mpa

Extended:>4.0MPa~45MPa

Accuracy

Liquid:

±0.5%

±1.0%

±1.5%

Gas:

±0.5%

±1.0%

±1.5%

±2.5%

Turndown

Standard:8:1~20:1

Extended:≥30:1

Reynolds number

Standard:2x10~7x106

Extended:1x104~7x106

Flow velocity

Liquid:0.21~7.6m/s

Gas/steam standard velocity range2~76m/s, extended <1.98m/s

Resistance factor

Full pipe typeCd ≤2.4

Permitted max.

vibration

acceleration

0.5g-1.5g

Straight pipe

length

Upstream straight pipe length ≥ 20D

Downstream straight pipe length ≥ 5D

Pressure loss

△P=1.29*ρ*V2

ρ:density (kg/m3)V:velocity(m/s)

Minimum

upstream

pressure

(liquids)

Pmin≥2.7*ΔP+1.3*P0

P0: liquid vapor pressure at operating conditions (Pa)

Protection

rating

Standard: IP65

Extended: IP68

Ex mark

Intrinsically safe type: Ex ia IIC T1~T4 Ga

Ambient

conditions

Ambient temperature

-40~+55°C

non-explosion-protected areas

-20~+55°C

explosion-protected areas

Relative humidity

non-condensing

Atmospheric pressure

86~106kPa

Power supply

Pulse: 12VDC~+24VDC Current:+24VDC 4-20mA Battery: 3.6V

Power

<1w

Output signals

Frequency/pulse output: 2~3,000Hz low level 1V high level 5V

2 wires, 4~20mA output:

For exploration-protected type, load resistance 300

For non-exploration-protected type, load resistance 500

Display

Flow rate, volume flow, flow unit, flow percentage, etc.

Communication

protocol

HARTModbus RTU(RS485)

Electrical Conduit

M20*1.5 (F)

1/2”-14 NPT (F)

Body & bluff

body

Standard Material304 SS

Pemilihan Model

Mark

STLU

Silver Automation Instruments Vortex Flow meter

Code

Working Principle

G

Isolated type Karman Vortices Flowmeter

Code

Process Connection

1

Flanged(DN50~DN300)

2

Wafer type (DN15~DN300)

3

Fixed Inserted

4

Adjustable Inserted (without Ball Valve)

5

Adjustable Inserted (with Ball Valve)

6

Tri-clamp

7

Thread ( please specify thread standard)

Code

Measured Fluid

2

Liquid

3

Gas

4

Steam

Code

Nominal Diameter

015

15mm

05

50mm

15

150mm

020

20mm

06

65mm

20

200mm

02

25mm

08

80mm

25

250mm

03

32mm

10

100mm

30

300mm

04

40mm

12

125mm

Others

Inserted 250mm

Code

Indicator

D

With Digital Indicator

N

No Indicator ( 3 wire, pulse frequency output)

Code

Power Supply

1

24V DC

2

3.6V Lithium Battery

Code

Output Signal

0

No output

1

Pulse Output

2

Two Wire :4~20mA DC

4

Hart Protocol

5

RS-485 (Modbus)

Code

Fluid Temperature

1

Standard -40~250°C

3

High Temperature Type :+100~+350°C

4

High Temperature Type :+350~+500°C

2

Specify

Code

Pressure Rating

Code

Standard

Code

Standard

Code

Standard

G0

GB 1.0Mpa

D0

DIN PN10

A1

ANSI Class 150

G1

GB 1.6Mpa

D1

DIN PN16

A2

ANSI Class 300

G2

GB 2.5 Mpa

D2

DIN PN25

A3

ANSI Class 600

G3

GB 4.0 Mpa

D3

DIN PN40

S

Special

Code

Explosion Proof

N

Non

d

Flameproof

i

Intrinsically Safe

Code

Flow Meter Construction

0

Compact display

1

Remote display ,specify cable length

Code

Protection Level

0

IP65

1

IP67

2

IP68

Code

Compensation

B0

Non compensation

BT

Built-in temperature compensation

BP

Built-in pressure compensation

BPT

Built-in temperature and pressure compensation

EPT

External temp & pressure compensation (RTD, pressure transmitter and flow totalizer)

EP

External pressure compensation (pressure transmitter and flow totalizer)

ET

External Temperature compensation (pressure transmitter and flow totalizer)

Code
