Pengukur Aliran Ultrasonik Pipa Terisi Sebagian

Pengukur Aliran Ultrasonik Pipa Terisi Sebagian

Related Products

  • Pengukur Aliran Saluran Terbuka Ultrasonik

    Pengukur Aliran Saluran Terbuka Ultrasonik

    Pengukur Aliran Saluran Terbuka Ultrasonik
    4-20mA & standar MODBUS-RTU
    Untuk pengukuran aliran bendung dan saluran air.

  • Pengukur Aliran Magnetik Dua Arah

    Pengukur Aliran Magnetik Dua Arah

    Pengantar Pengukur Aliran Magnetik Dua Arah Pengukur aliran magnetik dua arah adalah keajaiban teknik modern, menawarkan solusi yang sangat efisien dan akurat untuk mengukur aliran fluida. Ini...

Pengukur aliran saluran terbuka ultrasonik Doppler adalah perangkat yang digunakan untuk mengukur laju aliran pipa atau saluran yang terisi sebagian.

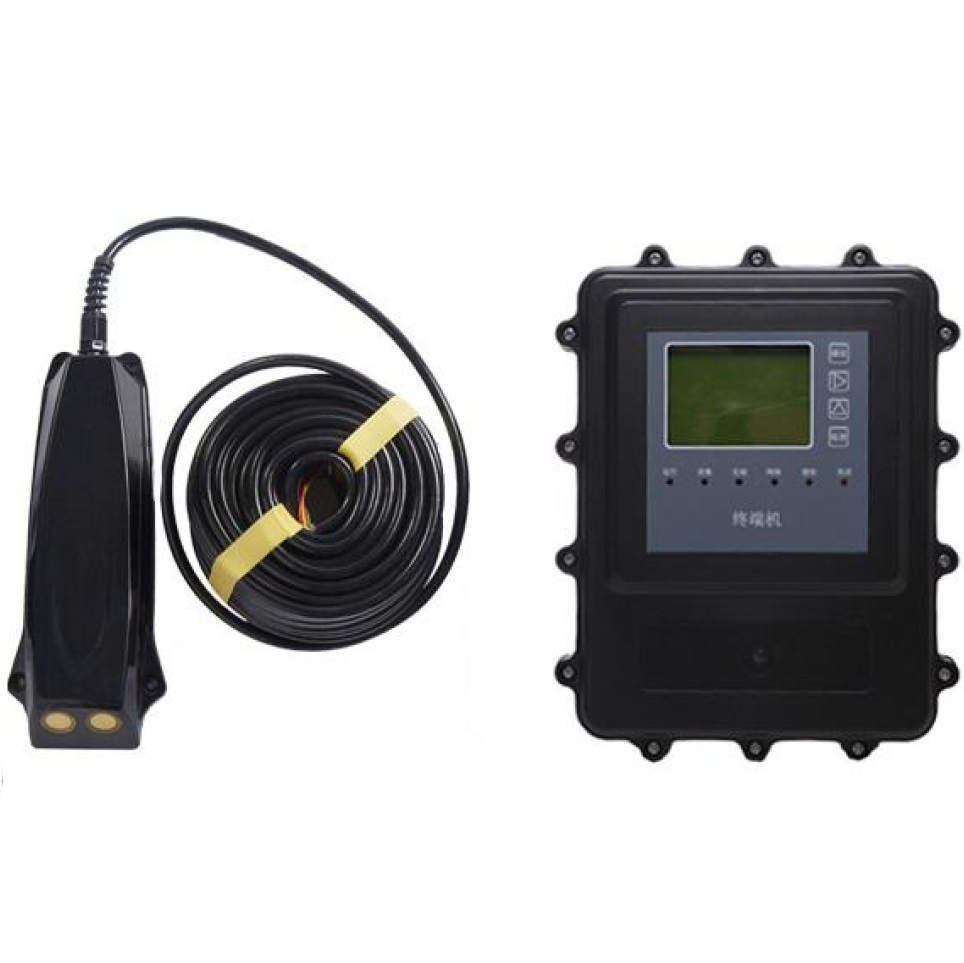

Prinsip kerja alat ukur aliran ultrasonik pipa terisi sebagian seri SLH-OP

Mengukur pergeseran Doppler yang dihasilkan dari pantulan sinar ultrasonik dari bahan reflektif, seperti partikel padat atau gelembung udara yang terperangkap dalam cairan yang mengalir, atau turbulensi cairan itu sendiri, memungkinkan perhitungan kecepatan aliran. Dengan memanfaatkan kecepatan suara melalui udara, jarak dari sensor ke permukaan cairan dapat ditentukan. Aliran melalui saluran kemudian dapat dihitung berdasarkan pengukuran permukaan; dengan pengguna memasukkan properti saluran. Ini menghitung laju aliran berdasarkan kecepatan aliran rata-rata, kedalaman air, dan suhu air. Perangkat ini juga dapat menampilkan laju aliran penampang.

Suhu air diukur menggunakan probe suhu, yang ditempatkan di bagian atas instrumen dan perlu direndam dalam air selama jangka waktu tertentu untuk mencerminkan suhu air yang sebenarnya. Hal ini dilakukan untuk mengkalibrasi kecepatan gelombang ultrasonik dalam air dan mengoreksi nilai level air yang diukur oleh sensor tekanan. Kedalaman air diukur menggunakan sensor tekanan presisi tinggi yang ditempatkan di bagian bawah instrumen, dengan bagian penginderaan bersentuhan langsung dengan air.

Keunggulan Flow Meter Ultrasonik Pipa Terisi Sebagian Seri SLH-OP

  • Tidak ada kehilangan tekanan, tidak perlu membangun saluran atau bendungan.
  • Tidak perlu mengkalibrasi hubungan ketinggian air-aliran, terutama cocok untuk saluran aliran lambat di mana metode ketinggian air tidak dapat digunakan; tidak perlu konstruksi rekayasa, tidak ada biaya rekayasa, pemasangan cepat dan mudah tanpa perlu gangguan aliran.
  • Probe instrumen dipasang langsung pada braket yang dapat dilepas dan sederhana yang menempel pada dinding saluran, dan dihubungkan ke terminal kontrol melalui kabel komunikasi.
  • Konsumsi daya rendah, dapat bekerja terus menerus di lapangan tanpa memerlukan sumber daya eksternal.
  • Terminal kontrol dilengkapi dengan baterai internal kecil yang dapat bekerja terus-menerus selama 2 bulan, dan dapat terus bekerja setelah pengisian daya atau penggantian baterai cadangan. Terminal ini juga dapat dihubungkan ke baterai besar atau listrik rumah tangga.
  • Tampilan dan penyimpanan di lokasi, dengan kapasitas penyimpanan hingga enam bulan. Data pengukuran terakhir secara otomatis ditampilkan di lokasi, dan data historis dapat ditanyakan melalui tombol kontrol tampilan di terminal. Data dari pengukuran yang dilakukan setiap 10 menit dapat disimpan selama enam bulan.


Spesifikasi Teknis

Velocity

Range

21 mm/s~5000 mm/s

Accuracy

± 1% of measured velocity

Resolution Ratio

1 mm/s

Temperature

Operation Temperature

0 °C~ 60°C

Resolution

0.2 °C

Level

Range

0~10m

Resolution

1 mm

Accuracy

± 0.5 % of measured level

Flow Rate

Accuracy

± 2 % of measured flow

Power supply

12V DC or 220V AC

Communication

RS 232,RS485 ,4-20mA

Protocol

MODBUS

Data Storage

Data is collected every 10 minutes and can store data for over 6 months. Even in the event of a power outage, this data will not be lost for a long time.

Operation Temperature

0 °C~ 60°C

Housing Material

PC or PVC plastic

Protection Level

IP68

Reliable

MTBF25000h

Size

230×90×37 mm (probe) and 257×179×70 mm (terminal).

Standard communication cable length is 10m, extendable up to 1000m.

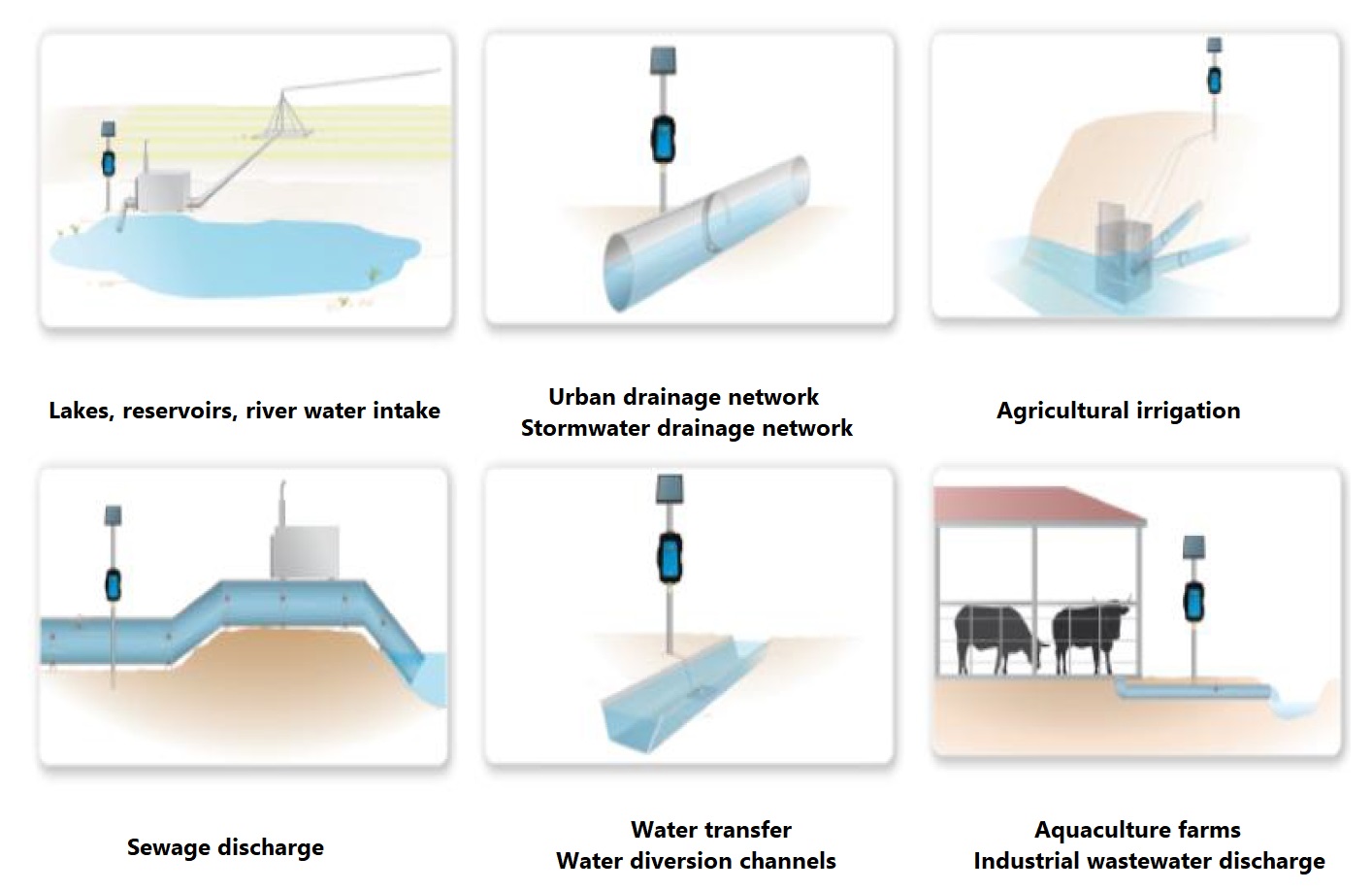

Aplikasi

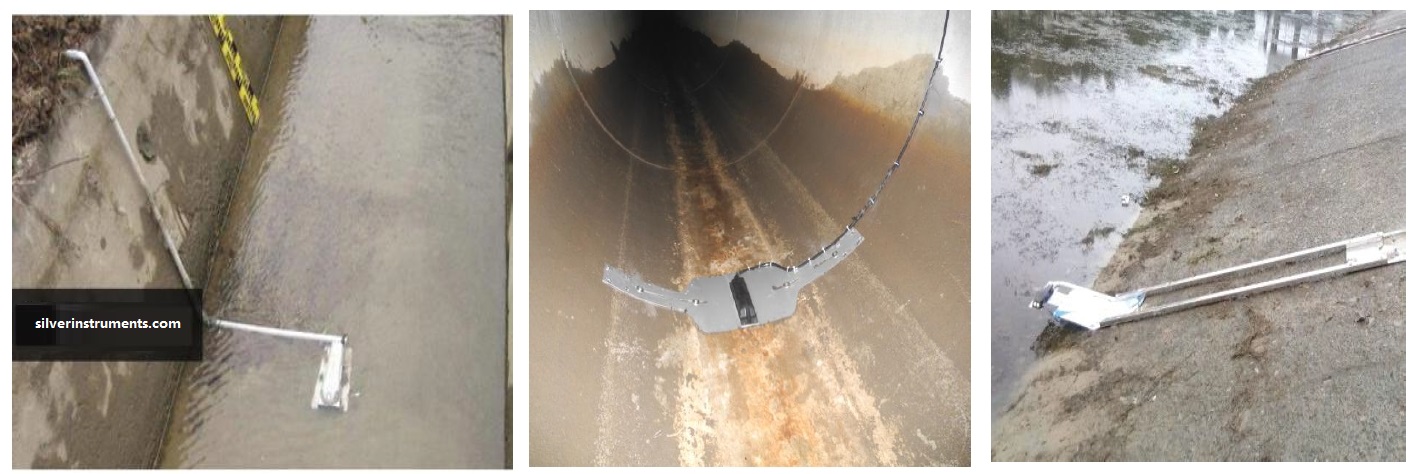

Gambar Situs
